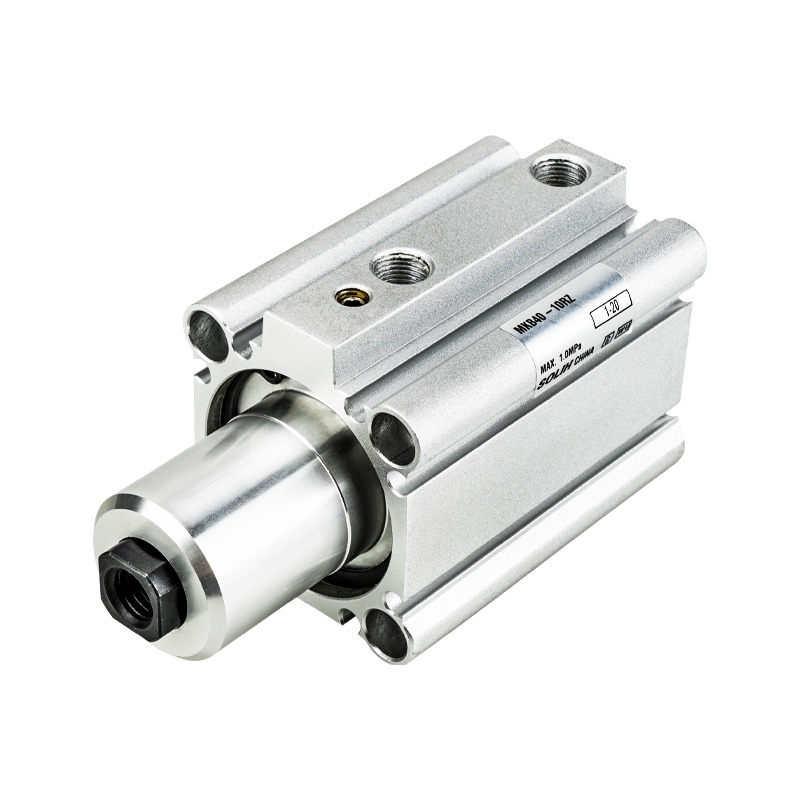

Sorcóir Clamp Rothlach Sraith MK | 90° Rothlú & Clamp Líneach Sorcóir Aeroibrithe 2-in-1

Branda: SOLH le Richge Technology

Forbhreathnú Táirge & Príomhghnéithe Struchtúrtha

     Is sorcóir clamp rothlach caighdeánach 2-in-1 é sraith SOLH MK a chomhtháthaíonn rothlú 90 ° agus tairiscint clampála líneach. Clúdaíonn sé méideanna tollta ó φ12mm go φ63mm le strócanna caighdeánacha clampála idir 5mm agus 50mm. Le suiteáil ultra-dlúth, chasmhóiminte táimhe uasghrádaithe 3 huaire, gléasadh lasc maighnéadach 4 thaobh agus rothlú roghnach clé / dheis, tá an sorcóir seo oiriúnach do stáisiúin uathoibrithe spás-srianta le haghaidh suíomh, clampáil agus socrú an phíosa oibre, ag feidhmiú mar chroí-chomhpháirt aeroibrithe do chórais daingneáin uathoibrithe caighdeánacha.

1. Rothlú Comhdhúil & Tairiscint Clampála

• Seicheamh Oibre: Tarraing siar → rothlú 90° ar chlé/ar dheis → síneadh le haghaidh clampála; Seicheamh droim ar ais: Tarraing ar ais chun clamp a scaoileadh → rothlú droim ar ais 90° → síneadh le hathshocrú.

• Seasamh Ard-Beachtais: Uillinn uainíochta seasta 90 ° le lamháltas ±5 °, ag seachadadh feidhmíocht frith-uainíochta den scoth agus cruinneas suite athchleachtach iontaofa.

2. Cumas Luchtaithe Ard Uasghrádaithe

• 3X chasmhóiminte táimhe Ard: Déanann an tsraith MK uasghrádaithe nua an chasmhóimint táimhe incheadaithe a mhéadú faoi thrí, ag teacht le feidhmíocht trom-ualach na sraithe MK2 traidisiúnta, ag oiriúnú go foirfe d'oibriú ardluais agus cásanna clampála píosa oibre táimhe mór.

• Fórsa Clampála cumhachtacha: Soláthraíonn an tsamhail tollta uasta φ63 fórsa clampála láidir suas le 12.4kN ag 0.5MPa, ag cinntiú clampáil cobhsaí agus daingean d'iarratais tromshaothair.

3. Comhlacht Dlúth & Suiteáil Ilthreoracha Solúbtha

• Struchtúr caol & Giorraithe: Dearadh comhlacht ultra-tanaí le fad iomlán 3 ~ 10mm níos giorra ná na sorcóirí MK2 traidisiúnta, ag feabhsú go mór úsáid spáis le haghaidh leagan amach trealaimh chúng agus dhlúth.

• Gléasta Lasc Il-Taobh: Tacaíonn sé le suiteáil lasc maighnéadach 4 thaobh (φ20/φ25 le haghaidh dhá thaobh amháin). Seachnaíonn dearadh lasc leabaithe nochtadh seachtrach agus cur isteach, rud a chumasaíonn leagan amach ciorcad solúbtha agus slachtmhar.

• Modh Gléasta Uilíoch: Feistithe le trí phoill agus poill snáithithe dhá-deireadh, ag luí le gléasta seasta díreach agus gléasta flange chun freastal ar riachtanais cóimeála éagsúla.

4. Feidhmíocht Iontaofa & CRUA

• Maolánú Cobhsaí: Laghdaíonn struchtúr gníomhach dúbailte le maoláin rubair déthaobhacha go héifeachtach an tionchar oibriúcháin, an creathadh agus an torann a rith le haghaidh oibriú timthriallach cobhsaí fadtéarmach.

• Oibríocht Gan Ola: Glacann sé le dearadh bealaithe gairmiúil gan ola, atá oiriúnach do thimpeallachtaí oibre saor ó dheannach agus glan.

• Cumraíocht Caighdeánach Maighnéadach: Fáinne maighnéadach ionsuite le grooves gléasta in áirithe le haghaidh lasca maighnéadacha, áisiúil chun suíomh stróc a bhrath.

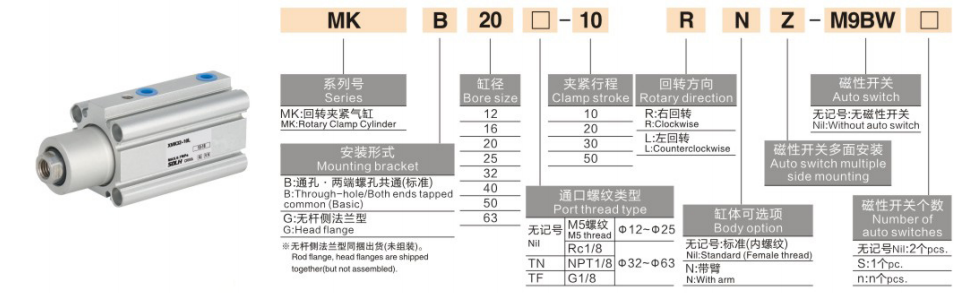

Comhlánaigh Rialacha Ainmniúcháin Múnla & Samplaí Ordaithe

Samplaí Samhail 1.Typical: MKB20-10RZ, MKB40-20LZ-M9BW

Samplaí 2.Standard Order

• Rothlú Ceart Caighdeánach: MKB25-15RZ (φ25 tolladh, stróc 15mm, rothlú deiseal, gan aon lasc)

• Rothlú Clé le Lasca Dual: MKB32-20LZ-2S (φ32 tolladh, stróc 20mm, rothlú tuathalach, lasca déshuímh)

• Cineál Dleachta Trom Bore: MKB63-50RZ (φ63 tolladh, stróc uasta 50mm, rothlú ceart le haghaidh clampála ualach trom)

Paraiméadair Theicniúla Ginearálta (20 ℃, Coinníoll Caighdeánach 0.5MPa)

1. Sonraíochtaí Bunúsacha

• Mód Oibriúcháin: Tairiscint chumaisc dhéghníomhach (uainíocht 90° + clampáil líneach)

• Raon Brú Oibre: 0.1~1.0MPa; Brú Cruthúnas: 1.5MPa

• Teocht Chomhthimpeallach: -10 ℃ ~ 70 ℃ (neamh-reo); -10 ℃ ~ 60 ℃ le lasca maighnéadacha suiteáilte

• Luas Oibriúcháin loine: 50~200mm/s

• Mód Maoláin: Maolán rubair déthaobhach

• Mód Lubrication: Oibríocht saor ó ola (ní gá lubrication)

2. Sonraí Fórsa Clampála (Aonad: kN @ 0.5MPa)

3. Torc táimhe Incheadaithe (Aonad: kg·m²)

4. Meáchan Táirge (Aonad: kg @ Stróc 20mm)

Cásanna Feidhme tipiciúla

• Workpiece Suite & Clampáil: Úsáidtear go forleathan le haghaidh daingneáin uirlisí meaisín, suíomh táthú, socrú stampála agus clampáil stáisiúin tionóil. Déanann an dearadh uainíochta agus clampála comhtháite 2-in-1 struchtúr meicniúil a shimpliú agus sábhálann sé spás suiteála.

• Socrú Comhpháirt Leictreonach & Beachtais: Tá tréithe saor ó ola agus deannach íseal oiriúnach go foirfe do chlampáil tráidire leathsheoltóra, suíomh sliogán gutháin agus socrú páirteanna micrea-chruinneas, ag freastal ar riachtanais ard glaineachta agus ardchruinneas.

• Teorainneacha Aistrithe Uathoibrithe: Ideal le haghaidh teorannú tábla rothlacha, suíomh meicníocht smeach agus stáisiúin clampála rothlacha gearr-stróc, ag seachadadh feidhmíocht tairiscint chumaisc chobhsaí agus in-athdhéanta.

• Stáisiúin Socraithe Trom-Dleachta: Feistithe le fórsa clampála ard agus cumas frith-sraonadh den scoth, tá sé infheidhme maidir le clampáil workpiece trom, socrú múnla agus cásanna suite cruinneas mór-ualach.

Treoir Mhearroghnaithe 3 Chéim

1. Roghnú Méid Bore: Roghnaigh méid tolladh de réir an ualaigh clampála iarbhír. Cinntigh an fórsa clampála teoiriciúil ≥ ualach iarbhír × 1.5 fachtóir sábháilteachta; tosaíocht a thabhairt do φ40 nó tolladh níos mó le haghaidh coinníollacha oibre tromshaothair.

2. Roghnú Stróc: Raonta stróc clampála caighdeánach ó 5mm go 50mm. Roghnaigh stróc bunaithe ar airde iarbhír an phíosa oibre, agus cuir corrlach 3 ~ 5mm in áirithe chun cur isteach meicniúil a sheachaint.

3 . Roghnú Cumraíochta

￮ Treo Rothlaithe: Roghnaigh RZ (uainíocht ar dheis deiseal) nó LZ (uainíocht tuathalach ar chlé) chun leagan amach an stáisiúin ar an láthair a mheaitseáil.

￮ Brath Poist: Roghnaigh cumraíocht dé-lasc 2S chun comharthaí dé-shuímh a fháil le haghaidh clampála agus stádas scaoileadh.

Achoimre ar Phianbhreith a hAon

     Comhtháthaíonn sorcóir clamp rothlach caighdeánach sraith SOLH MK feidhmeanna uainíochta agus clampála líneach 90 °, ina bhfuil an chasmhóimint táimhe uasghrádaithe 3 huaire, comhlacht ultra-dhlúth, gléasadh iltreo agus cumas láidir clampála trom-ualach, ag feidhmiú mar réiteach aeroibrithe coigilte spáis agus ard-chobhsaíocht optamach do shuímh daingneáin uathoibrithe agus stáisiúin clampála.
