Grianán Rothlach Comhtháite Sraith MRHQ (Cineál Vane, Gripping & Rothlú Uile-i-Aon)

Branda: SOLH le Richge Technology

Forbhreathnú Táirge

     Is actuator comhtháite é sraith SOLH MRHQ a chomhcheanglaíonn sorcóir rothlach de chineál eite agus gripper comhthreomhar 2 fhód. Buntáistí lárnacha: struchtúr comhtháite ultra-dlúth, uillinneacha swing caighdeánach 90 ° / 180 °, coigeartú fíneáil uillinn ± 10 °, gléasadh uilíoch 5-treo, oibríocht ardluais & ardchruinneas. Is é an réiteach is fearr le haghaidh clampála workpiece éadrom & meánach, smeach, athrú treo líne aistrithe agus stáisiúin spáis teoranta. Athsholáthar meascán scoite de thábla rothlacha + gripper ar leith chun leagan amach meicniúil a shimpliú.

Struchtúr Lárnach & Gnéithe Oibre

     - Prionsabal Oibriúcháin: Tiomáineann aonad rothlach eite comhtháite rothlú seafta aschuir, arna mheaitseáil le gripper comhthreomhar ionsuite. Struchtúr aon-phíosa gan lúibíní ceangail breise.

     -- Fiúntas Comhtháthaithe: An fad iomlán giorraithe de ~20% i gcomparáid le tábla rothlach scoilte + cóimeáil gripper. Seachain feadáin/cáblaí a luascadh agus a tharraingt le linn rothlaithe chun gluaiseacht níos míne agus freagairt níos tapúla.

     -- Coigeartú Uillinn Swing: Leaganacha caighdeánacha 90 ° agus 180 °. Cumasaíonn scriúnna stad deiridh coigeartú iomlán ±10 ° (±5 ° ar gach foirceann) chun riachtanais suite il-uillinn a shásamh.

     -- Gléasta Solúbtha: 5 aghaidh gléasta (2 aghaidh foirceann aiseach + 3 thaobh cliathánach). Boss a aimsiú ar bharr/bun agus poill bioráin suite taobh le haghaidh lárú tapa agus cóimeáil éasca.

     -- Ábhar & Marthanacht: Corp alúmanam crua anodized, rónta eite chaitheamh-resistant agus gialla cruach dhosmálta. Saol seirbhíse meicniúla ≥5 milliún timthriall, cobhsaí do línte uathoibrithe ard-minicíochta.

     -- Comhoiriúnacht Braiteoir: Monarcha atá feistithe le fáinne maighnéadach. Tacaíonn sé le suas le ceithre lasc mhaighnéadacha: dhá cheann le haghaidh teorainneacha rothlacha a bhrath agus dhá cheann le haghaidh aiseolais jaw oscailte/dúnta chun rialú suímh lúb dúnta iomlán a bhaint amach.

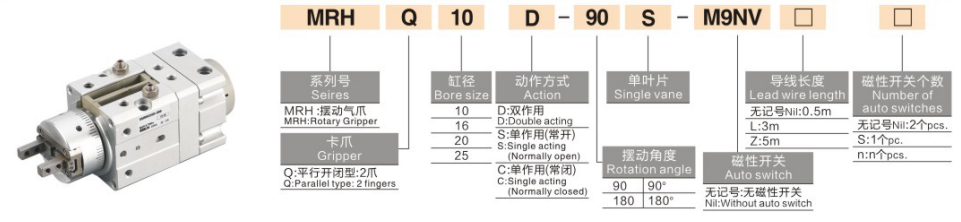

Críochnaigh an Riail Chódaithe Múnla

 1. Sampla Samhail:MRHQ16D-90S-M9B

  2. Samplaí Tagartha Ordú Caighdeánach

     -- MRHQ10D-90S: Bore 10, jaw ag gníomhú di dúbailte, rothlú 90 °, aonad rothlach aon eite, gan lasc

     -- MRHQ25D-180S-M9BW: Bore 25, swing 180 °, feistithe le lasc maighnéadach M9BW

Croí-Sonraíochtaí Teicniúla Uilíoch (Brú Tástála: 0.5MPa)

Buntáistí Croí Iomaíoch

  1. Struchtúr dlúth uile-i-amháin, spás-shábháil & gluaiseacht cobhsaí

     -- Laghdaíonn feidhm ghreamaitheach agus rothlaithe comhcheangailte an toise iomlán, cuireann sé deireadh le tarraing cábla/feadáin le linn rothlaithe, atá oiriúnach do chuasanna cúnga trealaimh.

  2. Swing caighdeánach 90° / 180° le tiúnadh mín-uillinn

     -- Raon rothlaithe inchoigeartaithe ±10 °, oiriúnach le haghaidh smeach an phíosa oibre, aistriú treo agus próisis suite il-uillinn.

  3. Gléasta 5-treo + struchtúr aimsiú beachtas

     -- Suiteáil aiseach agus cliathánach il-treoshuíomh, lonnú bosses agus poill bioráin a shimpliú lárú agus a ghiorrú am coimisiúnaithe.

  4. Ard-minicíocht & cruinneas ard le haghaidh ualaí éadrom / meánacha

     -- Cruinneas athrá Jaw ±0.01mm, rothaíocht fhód suas go dtí 180cpm; deartha le haghaidh workpieces idir 0.1 ~ 5kg.

  5. Monatóireacht braiteoir ilphointí le haghaidh idirghlasáil PLC

     -- Is féidir suas le ceithre lasc mhaighnéadacha a fheistiú chun monatóireacht a dhéanamh ag an am céanna ar shuímh teorann rothlacha agus ar stádas oscailte/dúnta an fhód le haghaidh rialú seicheamhach uathoibrithe.

Modhanna Gléasta & Feidhmchláir Thipiciúla Tionscail

  1. Roghanna Gléasta

     -- Gléasta cothrománach aiseach: Athrú treo an phíosa oibre ar línte cóimeála

     -- Gléasadh ingearach fadaimseartha: Luchtú suas-síos agus gníomh láimhdeachais le haghaidh meaisín-uirlisí

     -- Gléasta taobh cliathánach: Greim taobh & smeach i stáisiúin teoranta

  2. Cásanna Iarratais tipiciúla

     -- 3C & Leictreonaic: Cásálacha gutháin smeartha agus smeacháin, clúdaigh cheallraí agus mionghnéithe cruinneas

     -- Comhpháirteanna Feithicleach: Aistriú páirteanna plaisteacha istigh, eilimintí rubair agus teilgin bheaga

     -- Pacáistiú & Loighistic: Athrú treo do bhoscaí beaga, pailléid agus ábhair i málaí

     -- Uathoibriú Ginearálta: Athrú stáisiúin, láimhdeachas 180 ° workpiece agus cóimeáil suite

Treoir Roghnaithe Tapa 3 Chéim

  1. Roghnú leadránach bunaithe ar mhais workpiece

     -- 10 ≤ 1kg；16 = 1~2kg；20 = 2~3kg；25 = 3~5kg. Coinnigh íosmhéid 30% lamháil sábháilteachta.

  2. Deimhniú uillinn swing

     -- Roghnaigh 90S le haghaidh láimhdeachas 90 °; roghnaigh 180S le haghaidh smeach 180 °. Roghnaigh MRHQ má tá gá le coigeartú fíneáil stróc rothlacha.

  3. Comhoiriúnú cumraíochta

     -- Rialú suímh lúb dúnta: Suiteáil ceithre lasc maighnéadach sraith M9 chun monatóireacht a dhéanamh ar stádas rothlacha agus jaw.

     -- Leagan amach suiteála teoranta: Tabhair tosaíocht do mhúnla comhtháite MRHQ in ionad tábla rothlach scoilte + cóimeáil gripper.

Achoimre ar Phianbhreith a hAon

     Comhcheanglaíonn gripper rothlach comhtháite cineál eite SOLH MRHQ clampáil jaw comhthreomhar agus láimhdeachas rothlach in aonad dlúth amháin le uillinn luasctha inchoigeartaithe caighdeánach 90 ° / 180 °, gléasadh 5-treo agus comhoiriúnacht ilbhraiteoir; réiteach ualaigh foirfe éadrom agus meánach le haghaidh smeach an phíosa oibre, luchtú/díluchtaithe agus aistriú treo ar línte táirgeachta uathoibrithe spás teoranta.
