Sraith MSUB Sorcóir Tábla Rothlach / Cineál Vane
  • Sraith MSUB Sorcóir Tábla Rothlach / Cineál VaneSraith MSUB Sorcóir Tábla Rothlach / Cineál Vane

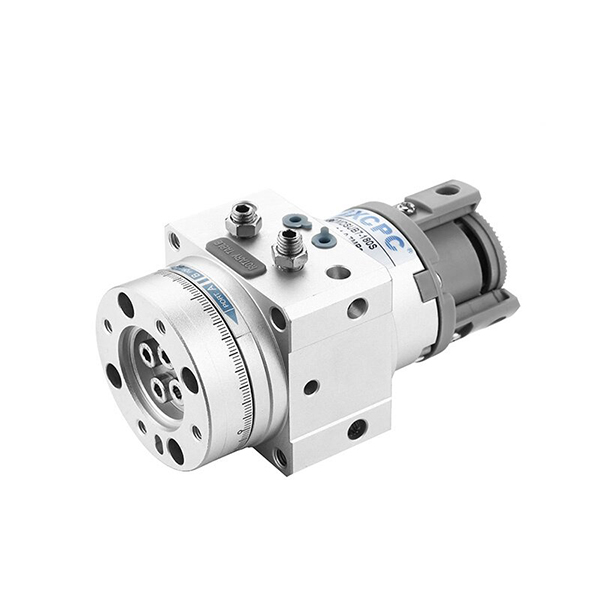

Sraith MSUB Sorcóir Tábla Rothlach / Cineál Vane

Seachadann sorcóirí rothlacha vane comhtháite SOLH MSUB tairiscint rothlacha cruinneas íseal-backlash le haghaidh uathoibriú dualgas éadrom suas le hualaí 10kg. Le struchtúr tábla rothlach uile-i-amháin a chuireann deireadh le himréiteach giair, tacaíonn sé le rothlú roghnach 90 ° / 180 ° le coigeartú uillinn fíneáil ± 5 °; baineann an leagan uasghrádaithe MSUA amach cruinneas wobble laistigh de 0.03mm. Bródúil as a struchtúr aon-eite optamaithe 2-3 huaire níos airde toilleadh ualaigh ná samhlacha CRB1 traidisiúnta le lorg níos dlúithe. Sábhálann gléasadh flange iltreo spás suiteála, agus cinntíonn séalaithe saor ó ola oibriú fad-timthriall glan. Coinnímid olltáirgeadh cobhsaí agus dóthain spotfhardal, a nglactar go forleathan le haghaidh comhluascadh róbait, innéacsú saotharphíosa leictreonach, smeach pháirteach agus ardáin suite beaga i línte cruinnis cóimeála.

Sraith MSUB Sorcóir Rothlach Vane | Sorcóir Ascalach Dlúth Ard-Beachtais

Branda: SOLH le Richge Technology


1. Forbhreathnú Táirge & Príomhghnéithe Struchtúrtha

     Sorcóir tábla rothlach aon-éile ard-chruinneas atá sa tsraith SOLH MSUB atá deartha le haghaidh feidhmchláir ascalaithe beachtais ualach solais. Tá struchtúr dlúth comhtháite aige, uillinn luascadh mín-intiúntha, gléasadh ildhromchla agus feidhmíocht backlash ultra-íseal. Ag clúdach 4 sonraíochtaí méid (a fhreagraíonn do tolladh φ10/φ15/φ20/φ30), tá sé i bhfeidhm go forleathan i rothlú manipulator, suite innéacsú beag agus stáisiúin smeach workpiece, ag fónamh mar an réiteach swing ard-cruinneas príomhshrutha do línte táirgeachta cruinneas uathoibrithe.

  1.1 Tábla Rothlach Comhtháite & Struchtúr Sorcóir

     Cuireann dearadh comhtháite ardán rothlacha agus sorcóir tiomána deireadh le himréiteach fearas go hiomlán le dochtacht iomlán feabhsaithe. Baineann an tsamhail chaighdeánach amach caoinfhulaingt rith amach ultra-íseal, agus seachadann an leagan uasghrádaithe MSUA ardchruinneas cruinneas wobble ardán laistigh de ≤0.03mm, ag cinntiú suíomh beachtas cobhsaí agus in-athdhéanta.

 1.2 Dearadh Ualach Aonair Vane

     Ag glacadh le leagan amach struchtúrach aon-eite optamaithe, tá méid níos lú agus meáchan níos éadroime ag an sorcóir. Tá a chumas ualaigh 2 ~ 3 huaire níos airde ná sorcóirí traidisiúnta sraith CRB1 den mhéid céanna, ag baint amach miniaturization agus aschur ard-chasmhóiminte ag an am céanna.

  1.3 Uillinn Swing Inchoigeartaithe Beacht

     • Stróc Caighdeánach: 90 ° / 180 ° roghnach le haghaidh éilimh rothlacha éagsúla.

     • Caoinfhulaingt Coigeartaithe Mín: Tacaíonn dearadh aon eite le mionchoigeartú ±5° ag an dá cheann; tacaíonn cineál dé-éile le mionchoigeartú ±2.5°.

     • Cruinneas Suímh: Caoinfhulaingt uillinn luasctha docht 90° ±10′ / 180° ±10′, a chomhlíonann ceanglais ardchruinneas innéacsaithe agus smeach.

 1.4 Roghanna Solúbtha Gléasta & Píobáin

     • Mód Píobála: Píobáil taobh agus píobaireacht aiseach roghnach; Ní thacaíonn samhlacha lasc-fheistithe maighnéadacha ach le taobhphíopaí chun comhartha cobhsaí a fháil.

     • Mód Gléasta: Tacaíonn struchtúr flange il-aghaidh le suiteáil omni-directional, rud a shábháil spás inmheánach trealaimh go héifeachtach agus a oiriúnú do chásanna leagan amach dlúth.

  1.5 Sceitheadh ​​Íseal & Saol Seirbhíse Fada

     Glacadh le struchtúr séalaithe speisialta saincheaptha chun sceitheadh ​​aeir inmheánach agus seachtrach a íoslaghdú. Déanann dearadh caighdeánach oibríochta saor ó ola oiriúnú do thimpeallachtaí táirgthe glan agus d'choinníollacha oibre tionsclaíocha ginearálta, ag laghdú costais chothabhála agus ag leathnú shaol seirbhíse leanúnach.


2. Rialacha Ainmniúcháin Eiseamláireacha & Samplaí Ordaithe a chomhlánú

  1. Samplaí Samhail tipiciúla: MSUB7-180S, MDSUB20-90S

Deighleog an Chóid

Sainmhíniú

MSUB / MDSUB

Cineál Sraith: MSUB = Gan fáinne maighnéadach; MDSUB = Fáinne maighnéadach ionsuite (lasc insuite)

1/3/7/20

Cód Méide (Torr Comhfhreagrach): 1=φ10, 3=φ15, 7=φ20, 20=φ30

90/180

Uillinn swing: 90° / 180°

S

Cineál Bunúsach Caighdeánach

  2. Samplaí Ordú Caighdeánach

     • Múnla Caighdeánach Neamh-mhaighnéadach: MSUB7-180S (Méid 7, uillinn swing 180 °, gan fáinne maighnéadach)

     • Múnla Aiseolais Mhaighnéadaigh: MDSUB20-90S (Méid 20, uillinn swing 90 °, fáinne maighnéadach ionsuite le haghaidh suiteáil lasc)


3. Paraiméadair Theicniúla Ginearálta (20 ℃, Coinníoll Caighdeánach)

  3.1 Sonraíochtaí Bunúsacha

     • Mód Oibriúcháin: Eité aonair ag gníomhú di faoi dhó

     • Sreabhán Oibre: Aer comhbhrúite (oibríocht saor ó ola)

     • Teocht Chomhthimpeallach: 5 ℃ ~ 60 ℃

     • Raon Brú Oibre: Méid 1: 0.2~0.7MPa; Méid 3/7: 0.15~0.7MPa; Méid 20: 0.15 ~ 1.0MPa

     • Am Luasctha (@0.5MPa): 0.07~0.3s/90° (inchoigeartaithe)

     • Cineál Bearing: Imthacaí sleamhnáin ard-ualaigh

  3.2 Tábla Príomhpharaiméadair Feidhmíochta

Méid

tolladh φ(mm)

Torc 90° (N·m)

Torc 180° (N·m)

Ualach Gathach Incheadaithe (N)

Ualach Aiseach Incheadaithe (N)

Méid an Phoirt

1

10

0.3

0.2

20

15

M3×0.5

3

15

0.7

0.5

30

40

M5×0.8

7

20

0.9

0.7

50

60

M5×0.8

20

30

2.9

2.2

80

80

M5×0.8


4. Croí-Treoirlínte Cumraíochta & Roghnúcháin

  4.1 Roghnú Méid (Bunaithe ar Chasmhóiminte & Luchtaigh)

     • Méid 1 (φ10): 0.3N·m aschur chasmhóiminte, oiriúnach le haghaidh ualach ultra-éadrom micrea (≤1kg) agus ard-minicíocht cásanna cruinneas tairiscint rothlacha.

     • Méid 3 (φ15): 0.7N·m aschur chasmhóiminte, oiriúnach le haghaidh feidhmeanna éadrom-ualach beag (1 ~ 3kg) ar nós rothlú lámh robotic comhpháirteacha a dhéanamh.

     • Méid 7 (φ20): 0.9N·m aschur chasmhóiminte, a mheaitseáil go foirfe ualach beag agus meánmhéide (3 ~ 5kg) suite innéacsú agus workpiece stáisiúin smeach.

     • Méid 20 (φ30): Aschur chasmhóiminte ard 2.9N·m, infheidhme maidir le tascanna suite rothlacha tromshaothair meánualaigh (5~10kg).

  4.2 Roghnú Uillinn & Beachtais

     • Uillinn Swing 90°: Deartha le haghaidh smeach dronuillinn agus athrú treo, a úsáidtear go forleathan i luchtú / díluchtú workpiece agus suite stiúrtha 90 °.

     • Uillinn swing 180°: Oiriúnach do rothlú leath-timthriall agus smeach an phíosa oibre, ag réadú suíomh droim ar ais 180 ° agus athrú déthreorach stáisiúin.

     • Uasghrádú Ard-Beachtais: Roghnaigh sraith MSUA le haghaidh ceanglais chruinneas ultra-ard le cruinneas wobble ardán ≤0.03mm.

  4.3 Cumraíocht Lasc Maighnéadach

     • MSUB (Neamhmhaighnéadach): Leagan bunúsach eacnamaíoch gan fáinne maighnéadach, éifeachtach ó thaobh costais le haghaidh tairiscint shimplí timthriallach gan éileamh ar aiseolas comhartha.

     • MDSUB (maighnéadach): Fáinne maighnéadach ionsuite, ag luí le lasca maighnéadacha D-T791/D-T792 le suíomhanna braite treallacha inchoigeartaithe, ag tacú le rialú nascála comhartha PLC uathoibrithe.


5. Cásanna Iarratais tipiciúla

     • Córais Robotic Beachtais: Feidhmeach maidir le rothlú comhpháirteach robot beag agus luascadh éifeacht deiridh, ina bhfuil meáchan éadrom, dlúthmhéid agus ard-atrialltacht suímh.

     • Stáisiúin Innéacsaithe Uathoibrithe: Foirfe le haghaidh innéacsú beachtas 90 ° / 180 °, suíomh braite agus suite stáisiún cóimeála i leictreonaic agus tionscail fearas tí beaga.

     • Workpiece Smeach & Stiúrtha: Ideal do smeach agus treo chomhshó workpieces solas-ualach (≤10kg) ar línte iompair, a bhaint amach náid backlash agus íseal-tionchar rothlú réidh.

     • Ardáin Rothlacha Beaga: Úsáidtear go forleathan i micrea-ardáin rothlacha, priontáil lipéad agus rothlú stáisiúin marcáil, le suiteáil solúbtha agus deacracht íseal cothabhála.


6. Comparáid Thapa Sraith MSUB vs CRB2 / CRBU2

Mír Comparáide

MSUB (Tábla Rothlach Comhtháite)

CRB2 (Cineál Caighdeánach Vane)

CRBU2 (Cineál Feistithe In Aisce)

Struchtúr

Tábla & sorcóir comhtháite

Sorcóir ar leith & tábla rothlach

Sorcóir le bonn gléasta saor in aisce

Cruinneas Suímh

≤0.03mm (Ardchruinneas)

≤0.1mm (Meánach beachtais)

≤0.1mm (Meánach beachtais)

Toirt

An chuid is mó Dlúth

Meánach

Meánach

Cumas Luchtaithe

Ard (2 ~ 3 huaire de CRB1)

Meánach

Meánach

Modh Gléasta

Flange il-aghaidh (omni-treorach)

flange aontreo

Gléasadh díreach 6-bhealach

Leibhéal Costais

Meánach

Íseal

Meánach


7. Treoir Thapa Roghnúcháin 3 Chéim

     1. Roghnú Méid: Ríomh chasmhóiminte bunaithe ar mheáchan workpiece agus ga uainíochta le fachtóir sábháilteachta ≥2. Roghnaigh Méid 1 le haghaidh ualach ≤1kg, Méid 3 le haghaidh 1~3kg, Méid 7 le haghaidh 3~5kg, Méid 20 le haghaidh 5~10kg.

     2. Roghnú Uillinn: Roghnaigh uillinn swing 90 ° le haghaidh smeach dronuillinn agus stiúrtha; roghnaigh uillinn luascadh 180° le haghaidh smeach leath-timthrialla agus suíomh droim ar ais.

     3 . Roghnú Feidhmiúil: Roghnaigh MDSUB le fáinne maighnéadach le haghaidh aiseolas comhartha agus nasc PLC; uasghrádú go sraith MSUA le haghaidh éilimh suite ultra-ard-chruinneas.


Achoimre ar Phianbhreith a hAon

     Gnéithe an sorcóir rothlach vane dlúth sraith SOLH MSUB dearadh tábla ard-cruinneas comhtháite, uillinn swing inchoigeartaithe agus cumas ualaigh ard, ag soláthar íseal-backlash, ard-cobhsaíocht agus spás-shábháil réitigh rothlacha cruinneas do 10kg-leibhéal solais-ualach stáisiúin uathoibrithe smeach agus innéacsú.
