Sraith MSZ Sorcóir Rothlach Trí Seasamh | Gníomhaire Aeroibrithe Raca & Pinion

Branda: SOLH le Richge Technology

1. Forbhreathnú Táirge & Croíshuíomh

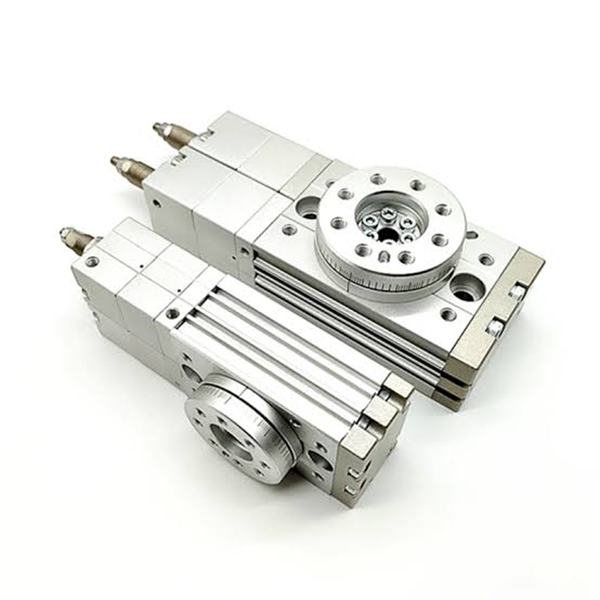

  Is sorcóir boird rothlach rac-agus-pinion gairmiúil é an tsraith SOLH MSZ atá saindeartha le haghaidhsuíomh trí-phost. Gnéithe sé feidhm stad triple uathúil chlé / lár / ar dheis (0 ° / Lár-stad / 180 °), ag réiteach an pointe pian suite nach féidir le sorcóirí rothlacha caighdeánach dhá-shuíomh a bhaint amach stad lár-stróc. Rialaithe ag comhla solenoid lár-bhrú 5/3-bhealach amháin gan chumraíocht chuaird dé-chomhla, simplíonn sé go mór leagan amach an chórais aeroibrithe. Tacaíonn an lárshuíomh le coigeartú fíneáil ±10 °, agus tuigeann an dá chríoch tiúnadh uillinn 0 ~ 95 °, rud a fhágann gurb é an réiteach aeroibrithe is fearr le haghaidh atreorú workpiece, sórtáil, innéacsú il-stáisiúin agus cásanna a éilíonn suíomh idirmheánach éigeantach.

  1.1 Sraith Quick Roghnú Croí

Croí-shuíomh Táirge: Tuigeann sé uainíocht chruinn trí stad 0 ° (Clé) → Lár (Lár) → 180 ° (Deas) le suíomh idirmheánach inchoigeartaithe chun freastal ar éilimh il-uillinn suite solúbtha.

2. Príomhpharaiméadair Theicniúla (Caighdeán SOLH)

  2.1 Sonraíochtaí Bunúsacha

     • Méid Tórraimh: 10/20/30/50

     • Mód Oibriúcháin: Gníomhach dúbailte, dé-rac & pinion, lárionad trí shuíomh

     • Brú Oibre: 0.2 ~ 1.0MPa (Cineál maolánach rubair); 0.2 ~ 0.6MPa (cineál maolánach hiodrálach)

     • Brú Cruthúnas: 1.05MPa

     • Teocht Oibre: 0 ℃ ~ 60 ℃ (Gan timpeallacht reo)

     • Uillinn swing: 0~95° le haghaidh foirceann amháin, uillinn inchoigeartaithe iomlán 0~190°

     • Coigeartú Lár-stad: ±10° mionchoigeartú bunaithe ar an suíomh lárnach

     • Cruinneas Suímh: ±0.02mm (Cineál MSZA Ard-chruinneas); ±0.05mm (MSZB Bunchineál)

     • Mód Lubrication: Oibriú féin-lubrication saor ó ola

     • Snáithe Port: M5×0.8 (10/20 tolladh); M8×1.25 (30/50 toll)

  2.2 Casmhóiminte Aschuir & Ualach Incheadaithe (0.5MPa)

  2.3 Cumas Maoláin Ionsaithe Fuinnimh

3. Gnéithe Struchtúracha & Prionsabal Oibre Trí Phoist

  3.1 Buntáistí Struchtúrtha Croí

     • Struchtúr Lár-stad Dé-Raca & Dé-loine: Glacann sé le fearas tiomána raca dúbailte agus dearadh loine lár-stad neamhspleách, ag fáil réidh le backlash agus ag aschur chasmhóiminte cobhsaí agus comhsheasmhach le linn athrú trí shuíomh.

     • Dearadh Tábla Rothlach Comhtháite: Feistithe le poill bioráin suite le haghaidh gléasta workpiece díreach, featuring rigidity ard agus suiteáil simplí agus tapa gan daingneáin breise.

     • Lár Hollow Trí-pholl: Trí pholl lárnach ionsuite (Ø6~Ø12), rud a ligeann do phíopaí aeir agus sreanga leictreacha dul tríd go néata, ag baint amach sreangú agus píobaireacht chomhtháite.

     • Coigeartú Uillinn Neamhspleách: Feistithe le boltaí coigeartaithe gairmiúla, ag tacú le mionchoigeartú neamhspleách na n-uillinneacha teorann clé / dheis agus seasamh lár stad, ag baint amach calabrú solúbtha uillinne.

     • Sliotáin Athraigh Maighnéadacha Caighdeánach: Geallóga caighdeánacha forchoimeádta ar an dá thaobh, ag luí le lasca maighnéadacha D-M9B agus D-A93, a bhrath fíor-ama ar chlé / lár / ar dheis trí shuíomh le haghaidh nasc comhartha uathoibrithe.

  3.2 Prionsabal Rialaithe Trí Phoist (Bunbhuntáiste)

   Éilíonn an tsraith MSZ amháincomhla solenoid lár-bhrú 5/3-bhealach chun athrú trí-shuíomh a bhaint amach, níl aon ghá le lascadh ciorcad aeir dé-chomhla nó casta, rud a shimplíonn struchtúr an chórais agus a laghdaíonn costas iomlán trealaimh.

     1. Staid Chlé (0°): Iontógáil aeir an stáisiúin chlé comhla solenoid, soláthar aeir aon-taobh agus sceite taobh chúl, ag tiomáint an tábla rothlacha chun glasáil cruinn a dhéanamh ar an suíomh teorann 0 ° ar chlé.

     2. Suíomh Ceart (180°): Iontógáil aer an stáisiúin dheis comhla solenoid, gníomh ciorcad aeir droim ar ais, ag tiomáint an tábla rothlacha chun rothlú agus glasáil ag an suíomh teorann ceart 180 °.

     3 . Staid an Lárionaid (M): Stáisiún lár comhla solenoid, tá an dá thaobh den sorcóir brú ag an am céanna. Coinníonn an loine rothlach cothromaíocht fórsa, agus déanann an loine lár-stad neamhspleách an tábla a bhrú agus a ghlasadh ag an suíomh lár réamhshocraithe, ag réadú suíomh cobhsaí idirmheánach.

4. Rialacha Ainmniúcháin Múnla a chomhlánú

  Cód Samhail tipiciúil: MSZB20-R-M9BL

5. Rialacha Roghnúcháin & Feidhmchláir Ghnáthúla

  5.1 Rialacha Tosaíochta Roghnúcháin

     1. Éileamh ar Phost ar dtús: Roghnaigh sraith MSZ le haghaidh coinníollacha oibre a éilíonn stad trí shuíomh (clé / lár / ar dheis); Níl sorcóirí rothlacha dhá-shuíomh MSQ/HRQ infheidhme.

     2. Meaitseáil Beachtais: Roghnaigh cineál ardchruinneas MSZA le haghaidh cásanna suímh ard-athdhéanta; roghnaigh cineál bunúsach MSZB cost-éifeachtach le haghaidh cásanna uilíocha ginearálta.

     3 . Meaitseáil Luas & Ualach: Glacadh -R cineál maolánach hiodrálach le haghaidh oibríocht ardluais, ualach trom agus ardtionchair; is leor maolán rubair caighdeánach chun oibriú ualach solais íseal-luas.

     4. Fíorú Luchtaithe: Cinntigh go docht go bhfuil an t-ualach gathacha iarbhír, an t-ualach aiseach agus an nóiméad lúbthachta níos ísle ná na luachanna incheadaithe chun jamming agus diall suímh a sheachaint.

  5.2 Gnáthchásanna Iarratais

     • Athstiúradh & Sórtáil workpiece: Suíomh lár agus dáileadh ábhair ar chlé/ar dheis a bhaint amach le lascadh il-uillinn 0°/90°/180°.

     • Innéacsú Il-stáisiúin: Athrú trí shuíomh le haghaidh stáisiúin tionóil, braite agus aistrithe próisis uathoibrithe.

     • Workpiece Smeach & Stiúrtha: Gníomhartha smeach agus stiúrtha cobhsaí a chomhlánú trí rothlú forásach 0° → lár → 180°.

     • Uathoibriú Leictreonach & Pacáistiú: Feidhmeach maidir le géarú caipín buidéal, suíomh sliseanna, braite táirge il-uillinn agus trealamh pacáistithe beachtas.

6. Comparáid idir an Croí-Difríocht MSZ vs MSQ

Achoimre ar Phianbhreith a hAon

     Baineann an sorcóir rothlach rac-agus-pinion trí-shuíomh SOLH MSZ amach suíomh stad triple eisiach ar chlé / lár / ar dheis le rialú simplí aon-chomhla, láruillinn inchoigeartaithe agus cruinneas ard athrá, arb é an réiteach saincheaptha gairmiúil é le haghaidh sórtáil uathoibrithe, innéacsú agus trealamh suite il-uillinn.
