Tábla Sleamhnán Aeir Sraith MXJ

Tá tábla sleamhnáin aeroibrithe ard-chruinneas ultra-dlúth SOLH MXJ idirmhalartaithe le sraith SMC MXJ. Feistithe le treoir líneach liathróid cruach dhosmálta comhtháite, sroicheann sé cruinneas comhthreomhar 0.005mm agus cruinneas suímh athuair ±0.01mm. Tacaíonn an comhlacht éadrom ultra-tanaí le gléasta trí-thaobh barr, bun agus taobh, 30% ~ 50% níos lú ná táblaí sleamhnáin MXQ. Méideanna tollta φ4.5~16mm, atá feistithe le maoláin rubair dé-deireadh, agus teorannóirí miotail roghnacha le haghaidh stróc inchoigeartaithe 0~5mm. Cumasaíonn dearadh siméadrach idirmhalartú clé-dheis idir píopaí agus braiteoirí, atá oiriúnach do thimpeallachtaí glana saor ó ola. In ann gluaiseacht cobhsaí ard-minicíochta gearr-stróc, a glacadh go forleathan le haghaidh tairiscint líneach leibhéal miocrón i láimhseáil micrea 3C, cigireacht optúil, cóimeáil miniature agus trealamh uathoibrithe leighis dlúth.

Sraith MXJ Tábla Sleamhnán Aeroibrithe Ultra-Dlúth Ard-Beachtais

Branda: SOLH le Richge Technology

Forbhreathnú Táirge

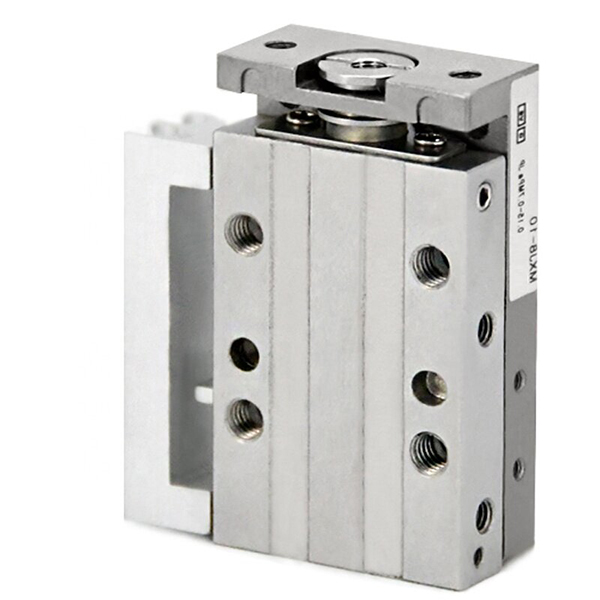

     Is tábla sleamhnáin aeroibrithe ultra-miniature, ard-chruinneas é sraith SOLH MXJ atá deartha le haghaidh tiomána líneach micrea-chruinneas. Ag baint úsáide as lorg ultra-dlúth, cruinneas suite leibhéal miocrón, tógáil éadrom, agus comhoiriúnacht gléasta iltreoch, tá sé in oiriúint go foirfe do stáisiúin uathoibrithe spáis teoranta lena n-áirítear próiseáil leictreonach 3C, braite beachtas, micrea-thionól, agus oibríochtaí timthriallta gearr-stróc ard-minicíochta. Feidhmíonn sé mar an actuator micrea-líneach ardchruinneas príomhshrutha le haghaidh cásanna uathoibrithe beaga.


Struchtúr Lárnach & Gnéithe Dearaidh

     - Mód Tiomána: Oibriú déthreorach ag gníomhú go dúbailte, méideanna tolladh φ4.5/6/8/12/16mm, ag clúdach micrea go raon ualach éadrom de 5~50N.

     -- Struchtúr Préimhe: Glacann sé le comhlacht cruach dhosmálta martensitic agus iarnród treorach liathróid líneach comhtháite. Tá an struchtúr ualachiompartha scoite ó ghluaiseacht ina saothraítear rónta slat loine, ag seachadadh rigidity ard agus oibríocht frithchuimilte ultra-íseal.

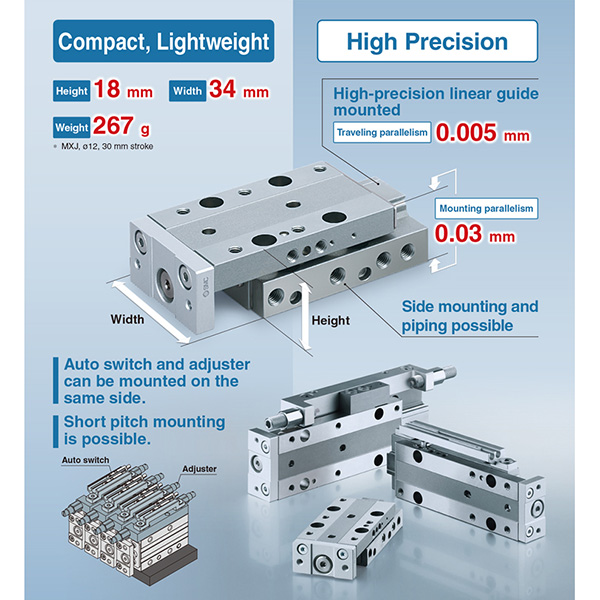

     -- Beachtas Leibhéal Micrimhilseogra: Comhthreomhaireacht taistil 0.005mm, comhthreomharán gléasta 0.03mm, ingearachacht 0.01mm, ag cinntiú suíomh cruinneas ultra-cobhsaí do phróisis sofaisticiúla.

     -- Méid Ultra-Dlúth: Dearadh comhlacht ultra-tanaí gan ach airde 10mm do mhúnla tollta φ4.5 agus airde 18mm do mhúnla tollta φ12, 30% ~ 50% níos lú ná táblaí sleamhnáin coibhéiseacha MXQ, ag uasmhéadú úsáid spáis le haghaidh stáisiúin dlúth leagan amach.

     -- Gléasta Iltaobh Solúbtha: Tacaíonn sé le suiteáil trí thaobh barr, bun agus taobh le poill bioráin suite beachtas, ag oiriúnú do leagan amach trealaimh teoranta agus dlúth.

     -- Comhoiriúnacht Braiteoir Uilíoch: Feistithe le grooves lasc maighnéadach dé mar chaighdeán. Ceadaíonn múnlaí le stróc ≥5mm 2 lasc maighnéadach M9B a shuiteáil. Cumasaíonn dearadh siméadrach struchtúrach aistriú clé/deas agus idirmhalartaithe píopaí ar an suíomh.

     -- Maolánú & Teorainn Inchoigeartaithe: Maolán rubair dé-deireadh caighdeánach le haghaidh laghdú torainn agus tionchair; teorannóirí stróc miotail roghnacha aon-deireadh/dé-deireadh le raon stróc inchoigeartaithe 0 ~ 5mm le haghaidh suíomh ultra-beacht.

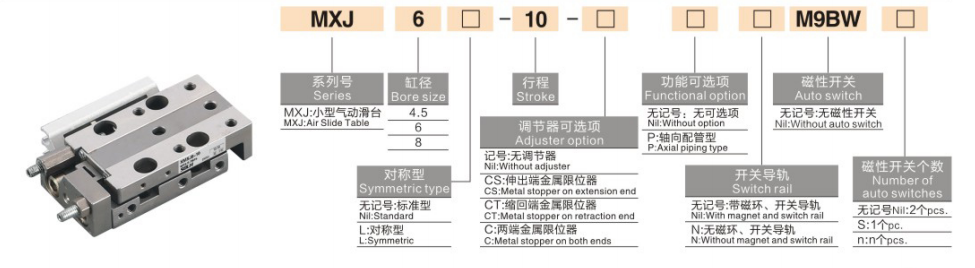

Críochnaigh an Riail um Chódú Múnla

   1. Sampla Múnla: MXJ6-10-CS-M9B

Cód
Cur síos ar an Sonraíocht
MXJ
Cód Sraithe: Tábla Sleamhnán Aeroibrithe Ard-Beachtais Miniature
4.5/6/8/12/16
Méid Tórraimh (mm)
5/10/15/20/30/50
Stróc Caighdeánach (mm): φ4.5/6/8 le haghaidh 5/10/15/20mm; φ12/16 le haghaidh 10/20/30/50mm
CS/C/B/Bán

Rogha Teorainn: CS = Tús tosaigh

teorainn miotail; C=Cúl

teorainn miotail; B=Dé-deireadh

teorainn miotail;Blank=Maolán rubair caighdeánach

M9B
Lasc Maighnéadach (Roghnach, 1 nó 2 lasc)
L/Bán

Cineál Struchtúrtha: L = Cineál siméadrach;

 Bán=Cineál caighdeánach

   2. Samplaí Tagartha Ordú Caighdeánach

     -- MXJ4.5-5: Cineál caighdeánach, gan aon athrú maighnéadach, tolladh 4.5mm, stróc 5mm, gníomhú dúbailte

     -- MXJ8-15-B-2M9B: Bore 8mm, stróc 15mm, teorainn miotail dé-deireadh, lasca maighnéadach 2pcs M9B

     -- MXJ12-20-L: Cineál siméadrach, tolladh 12mm, stróc 20mm, píopaí taobh inchúlaithe


Croí-Sonraíochtaí Teicniúla (@0.5MPa, Gníomhú Dúbailte)

   1. Sonraíochtaí Micrimhilseogra (φ4.5 / φ6 / φ8)

Mír Paraiméadar
φ4.5
φ6
φ8
toll (mm)
4.5
6
8
Stróc Caighdeánach (mm)
5/10/15
5/10/15/20
5/10/15/20
Brú Oibriúcháin (MPa)
0.15~0.7
0.15~0.7
0.15~0.7
Sá @0.5MPa (N)
Síneadh: 8 / Tarraing ar ais:6
Síneadh: 14 / Retract: 11
Síneadh: 25 / Retract:19
Thart. Meáchan (g)
~40
~55
~75
Cineál Maoláin
Maolán rubair dé-deireadh (teorannóir stróc miotail roghnach)
Teocht Chomhthimpeallach
-10 ℃ ~ +60 ℃ (gan reo)
Méid Aerphort
M3×0.5


   2.Sonraíochtaí Beaga (φ12 / φ16)

Mír Paraiméadar
φ12
φ16
toll (mm)
12
16
Stróc Caighdeánach (mm)
10/20/30/50
10/20/30/50
Brú Oibriúcháin (MPa)
0.15~0.7
0.15~0.7
Sá @0.5MPa (N)
Síneadh: 57 / Tarraing ar ais:48
Síneadh: 101 / Tarraing ar ais: 88
Thart. Meáchan (g)
227~342
340~506
Cineál Maoláin
Maolán rubair dé-deireadh (teorannóir stróc miotail roghnach)
Teocht Chomhthimpeallach
-10 ℃ ~ +60 ℃ (gan reo)
Méid Aerphort
M5×0.8


Buntáistí Croí Iomaíoch

   1. Micron-Leibhéal Ultra-Ard-Beachtais & Cobhsaíocht

     - Cinntíonn meaisínithe aon-phíosa comhtháite atá péireáilte le hiarnród treorach líneach liathróid ard-chruinneas cruinneas athshuiteála ± 0.01mm agus earráid chomhthreomhaireachta ultra-íseal, ag comhlíonadh riachtanais bheachtais dhian maidir le micrea-bhrath agus próisis shuímh mhíne.

   2. Dearadh Ultra-Dlúth & Spás-Shábháil

     -- Struchtúr comhlacht ultra-tanaí agus ultra-ghearr le airde íosta de 10mm amháin. Déanann dearadh gléasta trí-thaobh oiriúnú do spás ingearach agus cothrománach ultra-chúng, rud a shábháil níos mó ná 40% de spás suiteála i gcomparáid le táblaí sleamhnáin traidisiúnta, atá oiriúnach do línte táirgeachta dlúth uathoibrithe.

   3. Éadrom & Ard-Minicíocht Freagra Fast

    -- Laghdaíonn struchtúr éadrom cruach dhosmálta optamaithe (40 ~ 500g) táimhe gluaiseachta go héifeachtach. Raonta an luas oibriúcháin ó 50 go 500mm/s, ag tacú le hoibriú cobhsaí ard-minicíochta thar 300 timthriall in aghaidh an nóiméid (cpm) chun éifeachtúlacht táirgthe a threisiú.

   4. Oibríocht Ola-Saor in Aisce & Saol Seirbhíse Super Fada

     -- Glacann sé le séalaithe caitheamh-resistant íseal agus dearadh saor ó ola, ag luí le ceardlanna glan agus timpeallachtaí tionsclaíocha beagán olacha. Cinntíonn cumraíocht struchtúrach marthanach saol seirbhíse de níos mó ná 5 milliún timthriall le hoibriú cobhsaí fadtéarmach saor ó chothabháil.

   5. Dearadh Siméadrach Inchúlaithe le haghaidh Suiteáil Solúbtha

     -- Ceadaíonn struchtúr siméadrach aerphort agus lasc-chroim idirmhalartú ar an láthair ar chlé / ar dheis idir suiteáil píopaí agus braiteora, deireadh a chur le srianta treo agus feabhas mór a chur ar dhífhabhtú ar an láthair agus ar sholúbthacht oiriúnaithe struchtúrach.


Foirmeacha Gléasta & Feidhmchláir Ghnáthúla

   1. Modhanna Gléasta

     -- Gléasta Barr: Seasta trí phoill le poill bioráin suite beachta, oiriúnach do shuiteáil barr workpiece agus cásanna suite ard-cruinneas.

     -- Gléasta Bun: Seasta trí phoill snáithithe ag bun, cobhsaí agus iontaofa, infheidhme maidir le suiteáil dromchla trealaimh chaighdeánach.

     -- Gléasta Taobh: Seasta trí phoill snáithithe taobh, foirfe do threalamh le spás ingearach teoranta agus socrú comhthreomhar dlúth de shleamhnáin iolracha.

   2. Cásanna Iarratais tipiciúla

     -- Leictreonaic 3C: Láimhseáil agus aistriú sliseanna, fócas lionsa ceamara, lamination micrea-chomhpháirt, tástáil marthanachta saoil cnaipe

     -- Brath Beachtais: Suíomh taiscéalaithe, gluaiseacht beacht ceamara CCD, tomhas micreathoise, calabrú míne optúil

     -- Tionól Micrimhilseogra: Glasáil scriú uathoibríoch, crimping teirminéil, comhpháirt cruinneas a chur isteach, miontiomáint jig

     -- Trealamh Liachta: Rialú beachtas caidéal micrea, lascadh mionlach comhla, suíomh teileascópach ionstraim bheag


Treoir Roghnaithe Tapa 3 Chéim

   1. Roghnú Leamh de réir Luchtaithe

     -- φ4.5 ≤0.5kg / φ6=0.5~1kg / φ8=1~2kg / φ12=2~5kg / φ16=5~8kg. Cúlchiste nach lú ná 50% corrlach sábháilteachta ualaigh le haghaidh oibriú cobhsaí cruinneas.

   2. Deimhniú Stróc

     -- Raon stróc caighdeánach: 5 ~ 50mm. Tabhair tosaíocht do strócanna gearra (5 ~ 20mm) le haghaidh coinníollacha oibre ard-minicíochta chun cruinneas níos airde agus cobhsaíocht oibriúcháin a chinntiú.

   3. Comhoiriúnú Cumraíochta

     -- Monatóireacht ar Staid: Trealamh 2 lasca maighnéadach M9B le haghaidh aiseolas suímh stróc déthreo.

     -- Teorainn Beachtais: Roghnaigh teorainn miotail dé-deireadh (B) le haghaidh suíomh stróc beacht inchoigeartaithe 0~5mm.

     -- Oiriúnú Gléasta: Roghnaigh gléasta taobh le haghaidh leagan amach dlúth stáisiúin, gléasadh bun le haghaidh suiteáil dromchla caighdeánach.


Achoimre ar Phianbhreith a hAon

     Gnéithe tábla sleamhnáin aeroibrithe ultra-dlúth ard-cruinneas sraith SOLH MXJ cruinneas suite leibhéal miocrón, gléasta solúbtha trí-thaobh, oibriú ard-minicíochta éadrom agus teorannóirí miotail inchoigeartaithe roghnach, ag feidhmiú mar an actuator micrea-líneach cruinneas éifeachtach ó thaobh costais a úsáidtear go forleathan i leictreonaic 3C, braite beachtas, micrea-thionól agus trealamh uathoibrithe leighis.
