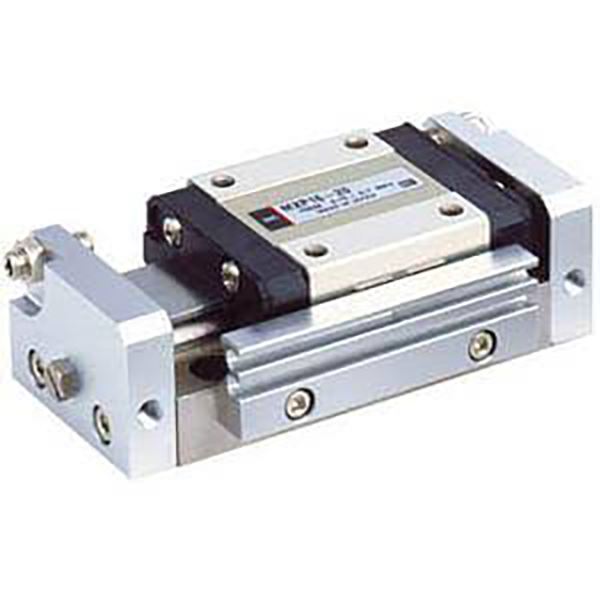

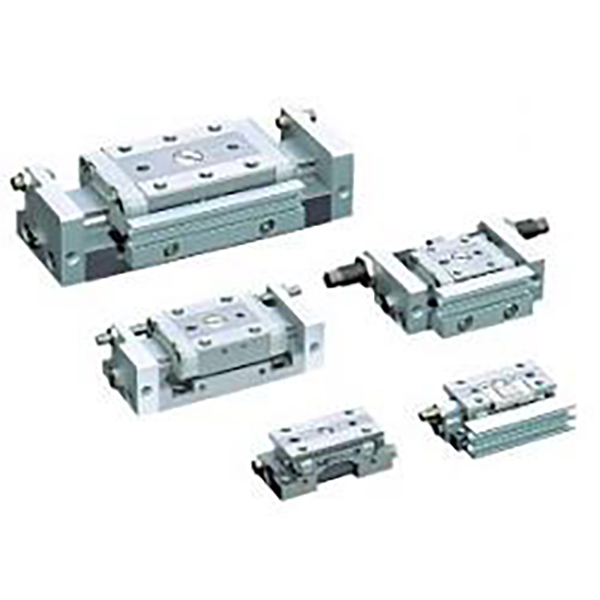

Sraith MXP Tábla Sleamhnán Aeroibrithe Dlúth Ultra-Ard-Beachtais
Branda: SOLH le Richge Technology
Is tábla sleamhnáin aeroibrithe dlúth ultra-ard-chruinneas ard-chruinneas é an tsraith SOLH MXP a innealtóireacht le haghaidh cásanna micrea-shuíomh dian. Ag glacadh le struchtúr iarnróid treorach sorcóra ionsuite agus comhlacht cruach dhosmálta comhtháite, seachadann sé comhthreomhaireacht leibhéal miocrón, earráid rothlaithe ultra-íseal agus rigidity eisceachtúil. Ag tacú le píobánú dé-treoraithe agus rothaíocht chobhsaí ard-minicíochta, tá sé oiriúnach go foirfe do thionól cruinneas 3C, braite optúil, agus suíomh micrea-chomhpháirteanna ardchruinneas, ag feidhmiú mar mhúnla préimhe d'iarratais tiomána líneacha mionsamhlacha sofaisticiúla.
-- Mód Tiomána: Oibriú déthreorach atá ag gníomhú go dúbailte, méideanna tollta φ6/8/10/12/16mm, ag clúdach raon ualach éadrom 10~120N.
-- Struchtúr Préimhe Comhtháite: Tá tréithe iarnróid treorach líneach sorcóra tógtha agus comhlacht cruach dhosmálta martensitic aon-phíosa. Tá an mheicníocht ualachiompartha scoite amach go hiomlán ó ghluaiseacht séalaithe slat loine, ag baint amach rigidity mhór agus cuimilte íosta.
-- Ultra-Ard Beachtas Grád: Comhthreomhaireacht taistil 0.004mm, comhthreomharán gléasta 0.02mm, cruinneas rothlach ±0.03° (φ6/8/10) / ±0.04° (φ12/16), ag soláthar feidhmíochta suite cruinneas ultra-cobhsaí atá ar thús cadhnaíochta sa tionscal.
-- Comhlacht caol Ultra-Dlúth: Airde an choirp ach 17 ~ 23mm, 10% ~ 20% níos cúinge ná samhlacha coibhéiseacha MXJ, ag cur ar chumas leagan amach ultra-dlúth do spásanna oibre an-teoranta.
-- Solúbthacht Píobála Dual-Treoir: Tacaíonn sé le píopaí cliathánach agus aiseach araon le leagan amach inaistrithe ar an láthair, ag oiriúnú do riachtanais éagsúla ródaithe píblíne ar an láthair.
-- Comhoiriúnacht Braiteoir Uilíoch: Ceadaíonn grooves lasc-mhaighnéadach caighdeánach 2 lasc maighnéadach M9B a shuiteáil chun monatóireacht iontaofa a dhéanamh ar an suíomh déthreo.
-- Maolánú & Teorainneacha Illeibhéil: Maoláin rubair dé-deireadh caighdeánach le haghaidh laghdú torainn agus tionchair; teorannóirí stróc miotail aonair/dé-deireadh roghnacha, chomh maith le rogha maolánach hiodrálach do mhúnlaí φ8 agus os a chionn, le raon stróc inchoigeartaithe 0 ~ 5mm le haghaidh rialú suímh ultra-beacht.

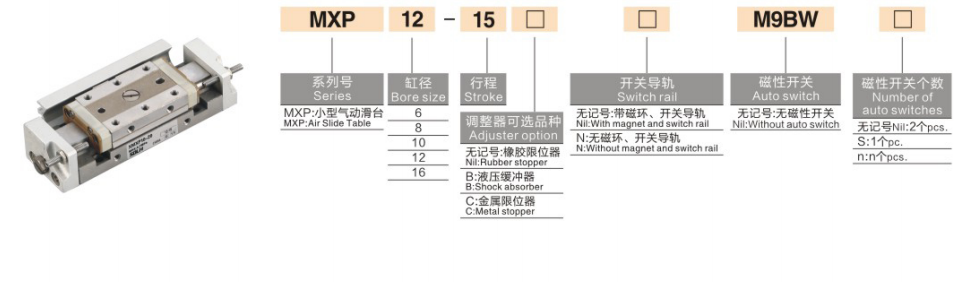

1. Sampla Múnla: MXP8-15-B-M9BW
|
Seasamh |
Cód |
Cur síos ar an Sonraíocht |
|
1 |
MXP |
Cód Sraithe: Tábla Sleamhnán Aeroibrithe Ultra-Ard-Beachtais |
|
2 |
6/8/10/12/16 |
Méid Tórraimh (mm) |
|
3 |
5/10/15/20/25/30 |
Stróc Caighdeánach (mm): φ6=5/10; φ8=10/20; φ10=10/20; φ12=15/25; φ16=20/30 |
|
4 |
B/C/D/Bán |
Rogha Teorainn: B= Teorainn miotail dé-deireadh; C= Teorainn deireadh aistarraingthe; D=Sín teorainn deiridh; Bán = Maolán rubair caighdeánach |
|
5 |
M9BW/M9B |
Lasc Maighnéadach (Roghnach, 1 nó 2 lasc) |
|
6 |
N/Bán |
Cineál Iarnróid Treorach: N= Iarnród treorach neamhmhaighnéadach; Bán=iarnród treorach maighnéadach caighdeánach |
2. Samplaí Tagartha Ordú Caighdeánach
-- MXP6-5: Cineál caighdeánach, gan aon athrú maighnéadach, tolladh 6mm, stróc 5mm, gníomhú dúbailte
-- MXP10-20-B-2M9B: Bore 10mm, stróc 20mm, teorainn miotail dé-deireadh, lasca maighnéadach 2pcs M9B
-- MXP12-25-D: Leamh 12mm, stróc 25mm, teorainn miotail leathnaithe, píopaí aiseach comhoiriúnach
|
Mír Paraiméadar |
φ6 |
φ8 |
φ10 |
φ12 |
φ16 |
|
toll (mm) |
6 |
8 |
10 |
12 |
16 |
|
Stróc Caighdeánach (mm) |
5/10 |
10/20 |
10/20 |
15/25 |
20/30 |
|
Brú Oibriúcháin (MPa) |
0.15~0.7 |
0.15~0.7 |
0.15~0.7 |
0.15~0.7 |
0.15~0.7 |
|
Leathnaigh Sá @0.5MPa (N) |
14 |
25 |
39 |
57 |
101 |
|
Bain Súil @0.5MPa (N) |
11 |
19 |
31 |
48 |
88 |
|
Thart. Meáchan (g) |
~60 |
~85 |
~120 |
~210 |
~320 |
|
Cineál Maoláin |
Maolán rubair dé-deireadh (teorannóir miotail roghnach / maolán hiodrálach do φ8+) |
||||
|
Teocht Chomhthimpeallach |
-10 ℃ ~ +60 ℃ (gan reo) |
||||
|
Méid Aerphort |
M3×0.5 |
M3×0.5 |
M3×0.5 |
M5×0.8 |
M5×0.8 |
1. Beachtas & Cobhsaíocht Ard-Ard-Micron
-- Tá comhthreomhaireacht taistil ultra-íseal aige de 0.004mm agus cruinneas rothlach chomh híseal le ± 0.03 °, péireáilte le cruinneas athshuímh ± 0.01mm. Cuireann sé deireadh le micrea-croitheadh agus diall suímh, ag freastal go hiomlán ar éilimh bheachtais dhian ar bhrath optúil, lamination micrea-chomhpháirteanna agus próisis tástála ardchruinneas.
2. Struchtúr Sorcóir Insuite & Corp Dlúth Ultra-Chaol
-- Tá an sorcóir leabaithe taobh istigh den struchtúr iarnróid treorach, ag laghdú leithead an choirp 10% ~ 20% i gcomparáid le samhlacha MXJ. Ligeann dearadh píobaireachta déthreorach cliathánach/aiseach nuálaíoch aistriú solúbtha ar an láthair, ag réiteach srianta leagan amach píblíne i stáisiúin dlútha ultra-caol.
3 . Ard-Rigidity & Saol Seirbhíse Fada
-- Soláthraíonn comhlacht cruach dhosmálta martensitic aon-phíosa agus struchtúr iarnróid treorach comhtháite friotaíocht dífhoirmithe den scoth agus rigidity struchtúrach. Glacann sé le dearadh séalaithe íseal-fhrithchuimilte saor ó ola, atá comhoiriúnach le ceardlanna glan agus timpeallachtaí tionsclaíocha éadroma, ag baint amach saol seirbhíse saor ó chothabháil de níos mó ná 5 milliún timthriall.
4. Oibríocht Smooth Ard-Minicíocht
-- Cinntíonn séalaithe íseal-fhrithchuimilte préimhe agus iarnród treorach liathróid ardchruinneas gluaiseacht ultra-réidh. Raonta luas oibriúcháin ó 50 go 500mm / s, ag tacú le rothaíocht ard-minicíochta cobhsaí os cionn 350cpm gan stuttering nó Giodam, oiriúnach le haghaidh tascanna gearr-stróc fadtéarmach suite athchleachtach.
5. Oiriúnú Suiteáil Il-radharc Solúbtha
-- Tacaíonn sé gléasta trí thaobh barr, bun agus taobh le poill bioráin suite beachtas. Cumasaíonn struchtúr siméadrach aerfoirt idirmhalartaithe píobaireachta ar chlé/ar dheis ar an láthair, ag sárú teorainneacha treorach go hiomlán agus ag oiriúnú do dhearaí struchtúracha trealaimh éagsúla.
1. Modhanna Gléasta
-- Barr Feistithe: Seasta trí phoill le poill bioráin suite beachtas, oiriúnach le haghaidh suiteáil barr workpiece agus cásanna suite ard-cruinneas a éilíonn dí-áitiú nialas.
-- Gléasta Bun: Seasta trí phoill snáithithe ag bun le struchtúr cobhsaí agus iontaofa, is infheidhme maidir le cóimeáil dromchla trealaimh chaighdeánach agus tiomáint líneach seasta.
-- Gléasta Taobh: Seasta trí phoill snáithithe taobh, foirfe do threalamh le spás ingearach teoranta agus socrú dlúth comhthreomhar d'il-aonad sleamhnáin.
2. Cásanna Iarratais tipiciúla
-- Leictreonaic 3C: Gléasadh agus nascáil sliseanna, fócas modúil lionsa, suíomh ultra-bheachtais do mhicrea-chomhpháirt, tástáil thimthriallta taiscéalaithe
-- Trealamh Optúil: Gluaiseacht cruinneas ceamara CCD, calabrú fíneáil lionsa optúla, suíomh léasair, tiomáint ardán braite ard-chruinneas
-- Tionól Micrimhilseogra: Glasáil scriú uathoibríoch mion, crimping teirminéil, cur isteach cruinneas comhpháirteanna, jig tiomána ard-cruinneas
-- Trealamh Liachta: Rialú cruinneas caidéal micrea, athrú beacht comhla miniature, suíomh teileascópach ionstraim bheag
|
Mír Comparáide |
MXP (Beachtais Ard-Ard) |
MXJ (Ardchruinneas) |
MXQ (Beachtas Caighdeánach) |
|
Raon Tóir (mm) |
6/8/10/12/16 |
4.5/6/8/12/16 |
6/8/12/16/20 |
|
Comhthreomhaireacht Taisteal |
0.004mm (Ultra-Ard) |
0.005mm (Ard) |
0.01mm (Meánach) |
|
Cruinneas Rothlach |
±0.03° / ±0.04° |
±0.05° |
±0.1° |
|
Leithead Coirp (φ10) |
20mm (Ul-chúng) |
24mm (Caol) |
30mm (Caighdeánach) |
|
Treo Píopaí |
cliathánach / Aiseach (Déthreo) |
Treo Aonair |
Treo Aonair |
|
Leibhéal Praghsanna |
Ard (Grád Beachtais Préimh) |
Meánach (Grád Cost-Éifeachtach) |
Meánach (Grád Cuspóir Ginearálta) |
|
Feidhmchlár is Fearr |
Próiseáil cruinneas ultra-ard, braite optúil, spás dlúth ultra-teoranta |
Suíomh beachtas, cóimeáil 3C, oibríocht ghearr-stróc ard-minicíochta |
Uathoibriú ginearálta, ualach meánach, tiomáint fad-stróc |
1. Roghnú Leamh trí Luchtú
-- φ6 ≤1kg / φ8=1~2kg / φ10=2~4kg / φ12=4~6kg / φ16=6~10kg. Cúlchiste nach lú ná 50% corrlach sábháilteachta ualaigh chun oibriú beachtas cobhsaí a chinntiú.
2. Deimhniú Stróc Raon stróc caighdeánach: 5 ~ 30mm. Tabhair tosaíocht do strócanna gearra (5 ~ 20mm) le haghaidh coinníollacha oibre ardmhinicíochta chun cruinneas suímh níos airde agus cobhsaíocht oibriúcháin a choinneáil.
3 . Comhoiriúnú Cumraíochta
-- Monatóireacht ar Sheasamh: Trealamh 2 lasca maighnéadacha M9B le haghaidh aiseolas suímh stróc déthreorach fíor-ama.
-- Teorainn Beachtais & Maolánú: Roghnaigh teorainn miotail dé-deireadh (B) le haghaidh suíomh beacht inchoigeartaithe 0~5mm; roghnaigh maolán hiodrálach do mhúnlaí φ8 agus os a chionn chun tionchar ard-minicíochta a laghdú.
-- Oiriúnú Píobáin: Glac le píobánaíocht aiseach le haghaidh leagan amach spáis ultra-chúng, agus píobaireacht cliathánach le haghaidh cásanna suiteála caighdeánacha traidisiúnta.
Gnéithe tábla sleamhnáin aeroibrithe ultra-ard-chruinneas sraith SOLH MXP 0.004mm comhthreomharán ultra-íseal, earráid uainíochta íosta, iarnród treorach comhtháite ionsuite, píopaí inaistrithe dé-treoraithe agus maolán hiodrálacha roghnach, ag feidhmiú mar chéim micrea líneach ard-rigidity préimhe le haghaidh braite optúil, cóimeáil 3C ultra-cruinneas agus trealamh ard-deireadh uathoibrithe leighis.
