Sraith MY1B Sorcóir Gan Slatán Siúntach Meicniúil | Cineál Bunúsach

Branda: SOLH le Richge Technology

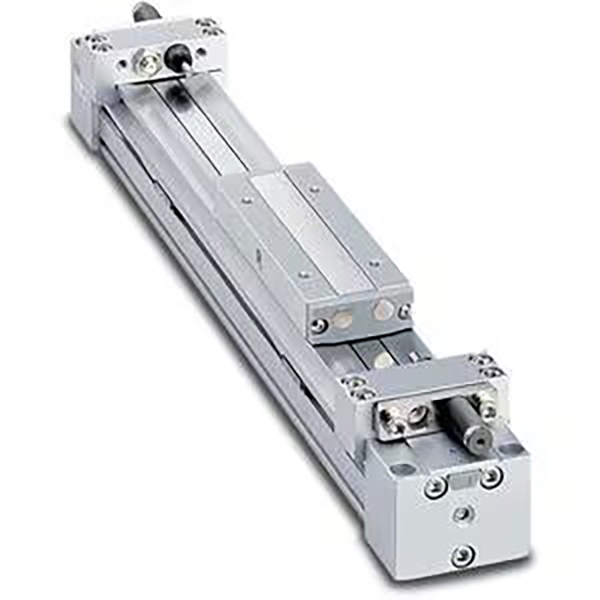

Forbhreathnú Táirge

     Is sorcóir clasaiceach gan slat é an tsraith SOLH MY1B atá ceangailte go meicniúil atá deartha le haghaidh feidhmeanna tiomána líneach ultra-stróc. Ag glacadh le crios séalaithe brú inmheánach agus struchtúr crios seachtrach dustproof, cuireann sé deireadh leis an síneadh slat traidisiúnta, ag baint amach fad suiteála beagnach comhionann leis an stróc iarbhír agus ag sábháil níos mó ná 50% de spás suiteála i gcomparáid le gnáthsorcóirí slata ceangail. Clúdaíonn sé méideanna tolladh ó φ10 go φ100mm agus stróc uasta de 5000mm, seachadann sé tairiscint líneach cobhsaí meán-luas agus meán-ualach. Is é an réiteach cost-éifeachtach is fearr le haghaidh aistriú ábhar fad-achair, aistriú stáisiúin agus brú/tarraingt trealaimh ghinearálta uathoibrithe isteach sa phíosa oibre.

Croíshuíomh & Gnéithe Struchtúrtha

• Comhdhearadh Meicniúil Gan Slat: Struchtúr comhtháite loine agus tábla sleamhnáin gan slat loine a shíneadh. Coinníonn an crios séalaithe inmheánach brú aeir agus soláthraíonn an crios dustproof seachtrach cosaint iomlán. Is ionann an fad iomlán agus an stróc, ag baint amach úsáid spáis an-ard le haghaidh cásanna suiteála teoranta.

• Tábla Sleamhnán Comhtháite Ard-Rigidity: Tá an tábla sleamhnáin ceangailte go docht leis an loine, ag taispeáint friotaíocht lúbthachta den scoth. Is féidir ualaí a shuiteáil go díreach ar an tábla sleamhnáin gan struchtúir threoracha breise d'iarratais ar dhleacht éadrom, rud a shimplíonn dearadh meicniúil agus cóimeáil.

• Píobáil 4 Bhealach & Uasghrádú Éadrom: Tacaíonn an ceann sorcóra optamaithe le píopaí ceithre treo (tosaigh / cúl / taobh / bun), rud a ligeann do choigeartú treo na píopaí ar an láthair le haghaidh leagan amach solúbtha. Laghdaíonn struchtúr uasghrádaithe an choirp sorcóra meáchan 17% do mhúnlaí φ25/32/40 i gcomparáid leis na seanleaganacha, rud a laghdaíonn ualach iomlán an trealaimh.

• Cushion Aeir Inchoigeartaithe Caighdeánach: Glacann maoláin aeir inchoigeartaithe ionsuite ag an dá cheann an tionchar oibriúcháin go héifeachtach agus laghdaíonn siad torann reatha le haghaidh oibriú cobhsaí meánluais. Tá maoláin hiodrálacha seachtracha roghnach chun oiriúnú do dhálaí oibre ardluais agus ualaigh throm.

• Gan Ola & Saol Seirbhíse Fada: Déanann dearadh caighdeánach oibríochta saor ó ola oiriúnú do thimpeallachtaí tionsclaíocha glan agus do línte táirgeachta uathoibrithe ginearálta. Cinntíonn an crios séalaithe caitheamh-resistant oibriú marthanach fad-timthriall le costais chothabhála íseal.

• Suiteáil Athraigh Maighnéadach Éasca: Ligeann grooves gléasta réamhchoimeádta ar thaobh tosaigh agus taobh eile an tsorcóra lasca maighnéadacha sraith D-M9 a shuiteáil go díreach chun tosaigh, rud a fhágann gur féidir comhartha suímh áisiúil a bhrath agus comhtháthú solúbtha leictreach.

Críochnaigh an Riail um Chódú Múnla

Samplaí Samhail: MY1B25-500Z | MY1B40-800AZ

Samplaí Tagartha Ordaithe Caighdeánacha

• MO 1B25-500Z: tolladh 25mm, stróc 500mm, mhaolú aeir caighdeánach dé-deireadh

• MO 1B40-800AZ: tolladh 40mm, stróc 800mm, mhaolú aeir + scriúnna coigeartaithe stróc dé-deireadh

Sonraíochtaí Teicniúla Croí (20 ℃ Coinníoll Caighdeánach)

1 Sonraíochtaí Ginearálta Bunúsacha

• Mód Oibriúcháin: Tiomáint comhpháirteach meicniúil dúbailte ag gníomhú di

• Sreabhán Oibre: Aer comhbhrúite (oibríocht saor ó ola ar fáil)

• Teocht Chomhthimpeallach: 5 ~ 60 ℃ (gan timpeallacht reo)

• Raon Brú Oibre: 0.1~0.8MPa; Brú Cruthúnas: 1.2MPa

• Luas Oibriúcháin loine: 100 ~ 1000mm / s (le mhaolú aer caighdeánach); 100 ~ 1500mm / s (le maolán seachtrach hiodrálach)

• Caoinfhulaingt Stróc: ≤1000mm stróc: ±1.8mm; 1001 ~ 3000mm stróc: ±2.8mm

• Mód Maoláin: stuáilte aeir caighdeánach ionsuite (Z); maolán hiodrálach seachtrach roghnach (L / H)

Cairt 2 Pharaiméadar Feidhmíochta Eochair (@0.5MPa)

Croí-Treoirlínte Cumraíochta & Roghnúcháin

1 Roghnú Méid Toirt de réir Ualach & Sá

• φ10~φ20 (Dleacht Éadrom): Infheidhme maidir le cásanna ualaigh ≤8kg agus micrea-stróc fada (≤1000mm), atá oiriúnach le haghaidh trealamh leictreonach agus aistriú gléasanna beaga uathoibrithe.

• φ25~φ40 (Dleacht Meánach): Oiriúnach do 12~30kg ualach meán-éadrom agus traidisiúnta oibríocht stróc fada 1000 ~ 2000mm, a úsáidtear go forleathan i líne tionóil bhrú agus ábhar luchtú / díluchtú.

• φ50~φ63 (Dleacht Meánach): Meaitseáil le 50 ~ 80kg meán-ualach agus aistriú workpiece trom, foirfe do thiomáint fad-stróc uirlisí meaisín agus stáisiúin phróiseála.

• φ80~φ100 (Dleacht Trom): Deartha do 130 ~ 200kg ualach trom, trealamh ar scála mór agus láimhseáil fad-achair lóistíochta, in oiriúint do choinníollacha oibre timthriallach ard-minicíochta tromshaothair.

2 Roghnú Cumraíochta Stróc & Maoláin

• Raon Stróc: Clúdaíonn stróc caighdeánach 100 ~ 2000mm; tacaíonn sonraíocht leathnaithe XB11 le stróc ultra-fhada suas le 5000mm le haghaidh éilimh tiomána fad-achair speisialta.

• Aermhatán (Z): Cumraíocht chaighdeánach éigeantach le haghaidh oibríocht mheánluais (≤1000mm / s), ag laghdú go héifeachtach tionchar deiridh agus torann oibriúcháin le haghaidh gluaiseacht timthriallach cobhsaí.

• Maolán Hiodrálacha (L/H): Molta le haghaidh oibriú ardluais (> 1000mm/s) nó coinníollacha ualach trom (> 50kg) chun gluaiseacht ultra-cobhsaí agus laghdú torainn a bhaint amach.

• Scriú Coigeartaithe Stróc (A): Feistithe le haghaidh cásanna a éilíonn suíomh teorann beacht (cruinneas ± 0.1mm), ag tacú le calabrú stróc fíneáil dé-deireadh.

3 Treoracha Gléasta & Píopála

• Modh Gléasta: Is féidir an comhlacht sorcóra a shocrú trí phoill gléasta bun nó taobh; is féidir ualaí a shuiteáil go díreach ar an tábla sleamhnáin comhtháite gan aon struchtúr treorach breise ag teastáil le haghaidh feidhmeanna éadroma.

• Píobáil Solúbtha 4-Bealach: Tacaíonn sé le hathrú píobaireachta tosaigh, cúil, taobh agus bun, rud a ligeann do choigeartú treo ar an láthair oiriúnú do riachtanais éagsúla maidir le leagan amach trealaimh.

• Suiteáil Athraigh Maighnéadach: Eitleoga gléasta dé-thaobh atá comhoiriúnach le lasca sraith D-M9B/D-M9N, ag baint amach aiseolas solúbtha agus cruinn ar shuíomh an stróc.

Cásanna Iarratais Ghnáthúla Tionscail

• Aistriú Ábhar Stróc Ultra-Fada: Ideal le haghaidh achar fada 1 ~ 5m ag brú agus ag tarraingt i línte cóimeála leictreonacha, bia agus pacáistithe, le suiteáil spás-shábháil agus oibriú cobhsaí ardluais.

• Trealamh Doras & Clúdach Oscailt/Dúnta: Feidhmeach maidir le tiomáint comhlacht dorais stróc fada ar uirlisí meaisín móra agus trealamh uathoibrithe, le struchtúr dlúth agus feidhmíocht iontaofa oibríochta timthriallach.

• Díláithriú Trom Workpiece: Oiriúnach do láimhseáil stróc fada 30 ~ 200kg ar phíosa oibre trom i dtionscail na ngluaisteán agus na próiseála meicniúla, ag seachadadh ard-rigidity agus cumas nóiméad frith-lúbthachta den scoth.

• Suíomh Líne Cóimeála & Iompar: Úsáidtear é le haghaidh suíomh fada-stróc agus brú timthriallach ar línte táirgeachta, le dearadh caighdeánach mhaolú aeir chun torann agus tionchar a laghdú le linn oibriú stad ard-minicíochta.

• Trealamh Uathoibrithe Saincheaptha: Réiteach tiomána líneach fad-stróc Uilíoch do stáisiúin uathoibrithe neamhchaighdeánacha éagsúla, go háirithe oiriúnach do thionscadail uathoibrithe spás-teoranta agus íogair ó thaobh costais.

Treoir Roghnúcháin Thapa Trí Chéim

• Deimhniú Méid Tóraithe: Ríomh sá riachtanach bunaithe ar mheáchan ualaigh le fachtóir sábháilteachta ≥1.5. Rialacha roghnúcháin a mholtar: ≤8kg → φ20; 12~30kg → φ40; 50~80kg → φ63; > 100kg → φ80/100.

• Deimhniú Sonraíochta Stróc: Roghnaigh stróc caighdeánach 100 ~ 2000mm le haghaidh gnáthéilimh; roghnaigh sonraíocht leathnaithe XB11 le haghaidh stróc ultra-fhada suas le 5000mm.

• Comhoiriúnú Feidhmiúil Cumraíocht: Glacadh le mhaolú aeir caighdeánach (Z) le haghaidh oibríocht mheánluais; uasghrádú go maolán hiodrálach (L/H) le haghaidh coinníollacha oibre ardluais nó tromualach; cuir scriú coigeartaithe stróc (A) le haghaidh ceanglais beachta suite teorann.
