Sraith SAI ISO15552 Sorcóir Caighdeánach Próifíl Ceangail-Slat-Saor in Aisce

Branda: SOLH le Richge Technology

Forbhreathnú Táirge

     Comhlíonann sorcóir próifíl ag gníomhú di le sraith SOLH SAI caighdeán idirnáisiúnta ISO 15552 (bunaidh ISO6431) / VDMA 24562. Toisí gléasta céanna le sraitheanna SI, SE agus FESTO DNC le haghaidh idirmhalartaithe díreach. Le feidhmíocht ardchostas, feidhmíocht chobhsaí agus saol seirbhíse fada, is é an sorcóir caighdeánach ISO meán-ghrád is mó a úsáidtear le haghaidh trealamh uathoibrithe.

Struchtúr Lárnach & Gnéithe Dearaidh

   1. Comhlíonadh Caighdeánach: ISO15552 / VDMA24562, toisí gléasta go hiomlán idirmhalartaithe & gabhálais.

   2. Struchtúr: M-chruthach bairille próifíl alúmanaim cearnach comhtháite gan slata comhionannas vótaí nochta, rigidity ard agus frith-chreimeadh. Grooves braite dhá thaobh le haghaidh lasca maighnéadacha CMSE / DMSE / CS1.

   3. Leaganacha Oibriúcháin

     -- SAI: Slat singil samhail chaighdeánach dúbailte ag gníomhú di

     -- SAID: Slat dúbailte ag gníomhú di dúbailte, cumas frith-torsion den scoth

     -- SAIJ: Slat dhúbailte le stróc inchoigeartaithe

     -- SAIL: Sorcóir inghlasáilte, gabháltas ualaigh nuair a chailltear an soláthar aeir

     -- SAIF: Sorcóir comhtháite comhla solenoid

     -- Iarmhír -S: Fáinne maighnéadach ionsuite le haghaidh braiteoir suímh (gan -S = neamh-mhaighnéad)

   4. Córas stuáilte: stuáilte aeir inchoigeartaithe deiridh dúbailte + eochaircheap maolánach leaisteacha PPV, laghdaítear go héifeachtach an tionchar agus an torann faoi ualach ardluais & trom.

   5. Séalaithe: Séala cúitimh aon-bhealach dúbailte Y-cineál le groove stórála ola, brú tosaithe íseal (0.1MPa), oibriú saor ó ola. Cróimiam crua plátáilte 45# slat loine cruach, caitheamh-resistant & meirge-dhíonach.

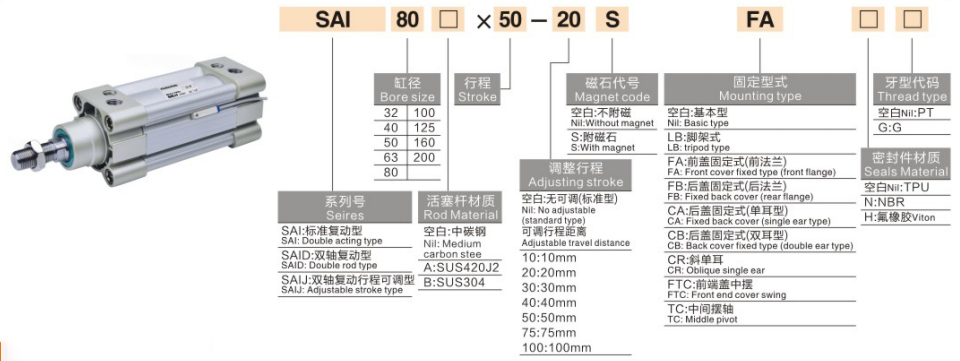

Críochnaigh an Riail um Chódú Múnla

  1. Sampla Samhail:SAI50×150-S-FA

   2. Samplaí Ordú Caighdeánach

     -- SAI63×200-S: Bore63, stróc200, maighnéad ionsuite, cineál bunúsach

     -- SAID40×100-FB: Bore40, stróc100, slat dhúbailte, feisteas fean cúil

     -- SAIL80×300-S-LB: Bore80, stróc300, cineál inghlasáilte, gléasadh coise

Croí-Sonraíochtaí Teicniúla

Sá agus Fórsa Tarraingt Teoiriciúil @ 0.6MPa (Slat Aonair, Aonad:N, Fachtóir Sábháilteachta ≥2)

Cineálacha Gléasta & Múnlaí Díorthaigh

   1. Roghanna Gléasta

     -- Cineál bunúsach, gléas coise LB, feire FA/FB, clevis CA/CB, trunnion TC/TCM. Gabhálais roghnacha: Alt ar snámh, súil slat, cónascaire I/Y/U/F.

   2. Príomhshraith Díorthaigh

     - SAID: Slat dúbailte ag gníomhú di

     -- SAIJ: Slat dhúbailte le stróc inchoigeartaithe

     -- SAIL: Sorcóir inghlasáilte chun seasamh idirmheánach a shealbhú

     -- SAIF: Sorcóir comhla solenoid comhtháite

Treoir Roghnaithe Tapa 3 Chéim

   Roghnú 1.Bore: Ríomh sá riachtanach de réir ualach, cúlchiste ≥50% corrlach sábháilteachta; uasghrádaigh 1 ~ 2 mhéid faoi ualach fritháireamh / ualach cantilever.

   2. Deimhniú stróc: Cuir lamháil sábháilteachta 20~50mm le taisteal éifeachtach; stróc caighdeánach max 1000mm, saincheaptha suas le 2000mm.

   Meaitseáil 3.Configuration

     -- Aiseolas suímh: Roghnaigh -S múnla maighnéad, meaitseáil lasca maighnéadacha CMSE/DMSE;

     -- Gléasta: gléasadh cos LB le haghaidh ualach trom cothrománach; Is fearr le flange FA le haghaidh suiteáil ingearach;

     -- Feidhm speisialta: Roghnaigh SAID le haghaidh slat dúbailte, SAIJ le haghaidh stróc inchoigeartaithe, SAIL le haghaidh glasáil suímh, SAIF le haghaidh leagan amach dlúth.

Achoimre ar Phianbhreith a hAon

     Is féidir le sorcóir próifíl saor ó shlat comhionannas vótaí SOLH SAI ISO15552 sraith FESTO DNC, SE agus SI a athsholáthar go díreach, atá feistithe le maolán PPV inchoigeartaithe agus leagan saibhir, actuator líneach ginearálta éifeachtach ó thaobh costais le haghaidh uathoibriú onnmhairithe, pacáistiú agus trealamh uirlisí meaisín.
