Sraith SE ISO15552 Sorcóir Caighdeánach Cearnóg Ceangail-Slat-Saor in Aisce

Branda: SOLH le Richge Technology | Leagan Catalóg Easpórtáil

Forbhreathnú Táirge

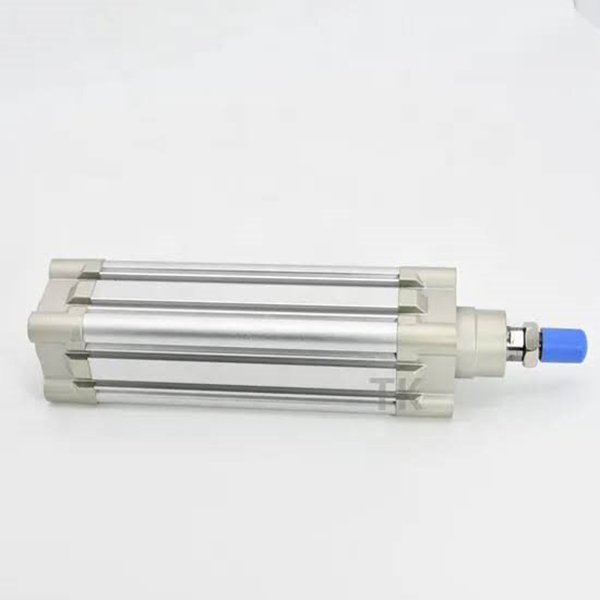

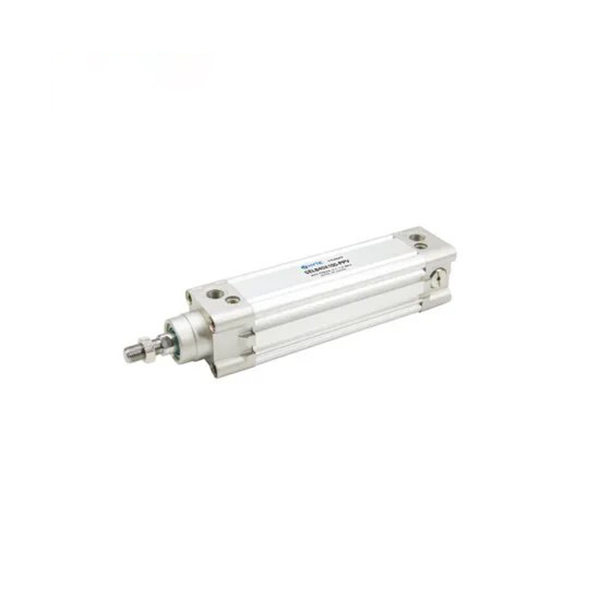

     Comhlíonann sorcóir caighdeánach cearnach gan sreang sraith SOLH SE caighdeán idirnáisiúnta ISO 15552 / VDMA 24562. Glac le bairille alúmanaim cearnach comhtháite le cúisín aeir inchoigeartaithe dhá cheann agus grooves gléasta braite 3 thaobh. Oiriúnach le haghaidh uathoibriú ginearálta, stróc fada, rothaíocht ard-minicíochta agus iarratais ualaigh mheán-trom. Idirmhalartú meicniúil díreach le sraith SMC CP96S agus FESTO DNC.

Struchtúr Lárnach & Gnéithe Dearaidh

   1. Struchtúr: Bairille alúmanaim cearnach comhtháite gan slata comhionannas vótaí, arna mheaitseáil le caipíní tosaigh agus deiridh, mhaolú aeir inchoigeartaithe ar an dá cheann, ard-rigidity agus leagan amach dlúth.

   2. Ábhar: Bairille alúmanam crua anodized, caipíní deireadh teilgthe ard-neart, slat loine cruach 45# plátáilte chrome crua, meáchan éadrom agus caitheamh-resistant.

   3. Leaganacha Oibriúcháin

     - SE: Slat singil samhail chaighdeánach dúbailte ag gníomhú di

     -- SED: Slat dhúbailte ag gníomhú di le haghaidh frith-torsion

     -- SEJ: Slat dhúbailte le stróc inchoigeartaithe

     -- BSE: Sorcóir inghlasáilte le haghaidh seasamh idirmheánach

     -- Iarmhír -S: Fáinne maighnéadach ionsuite le haghaidh lasc maighnéadach (gan -S = gan maighnéad)

   4. Séalaithe: Séalaithe dúbailte ilchodach de chineál Y NBR+PA le cúiteamh stórála ola, brú tosaithe íseal agus saol seirbhíse fada.

   5. stuáilte: stuáilte aeir inchoigeartaithe go neamhspleách ar an dá cheann chun tionchar a ionsú, creathadh agus torann a laghdú.

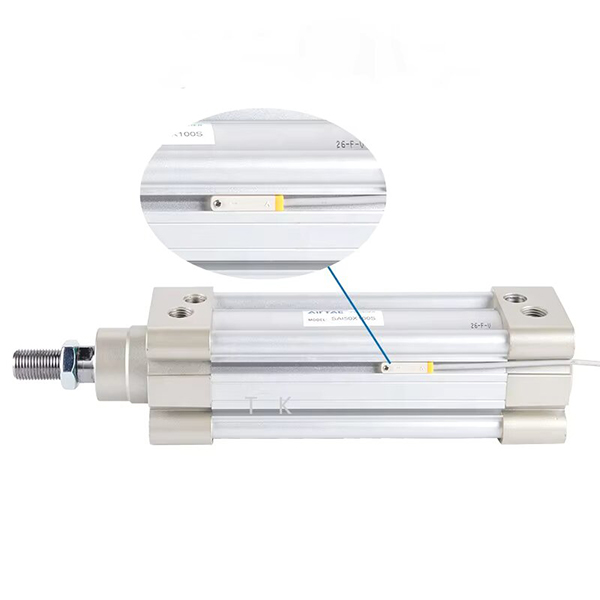

   6. Leagan Amach Braiteoir: Grooves gléasta trí thaobh (barr / clé / ar dheis) le haghaidh lasca maighnéadacha CMSE / DMSE, uillinn suiteála solúbtha.

   7. Idirmhalartaithe: toise caighdeánach ISO15552, athsholáthar díreach do SMC CP96S agus FESTO DNC.

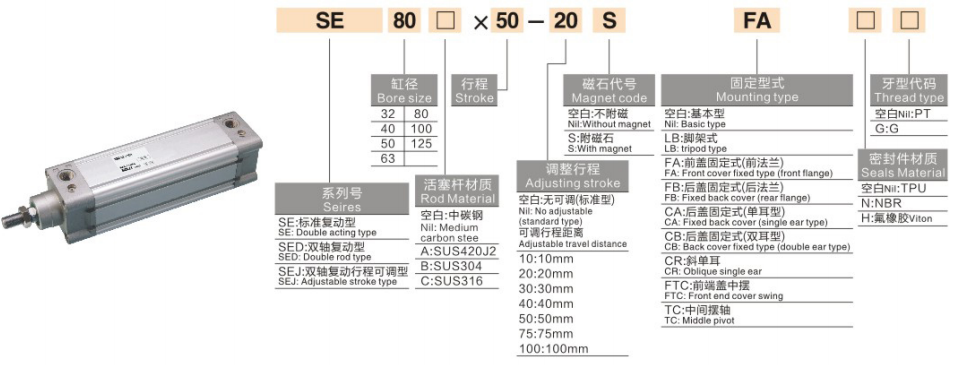

Críochnaigh an Riail um Chódú Múnla

   1. Sampla Samhail:SE50-200-S-FA

   2. Samplaí Ordú Caighdeánach

     -- SE63-150-S-LB: Bore63, stróc150, maighnéad ionsuite, gléasadh coise

     -- SED40-100-FB: Bore40, stróc100, slat dhúbailte, gléasadh flange cúil

     -- BSE80-300-S: Bore80, stróc300, cineál inghlasáilte le maighnéad ionsuite

Croí-Sonraíochtaí Teicniúla

Sá Teoiriciúil & Fórsa Tarraingt @0.5MPa (Slat Aonair, Aonad:N)

   1. Slat Aonair SE Dúbailte Gníomhach

Cineálacha Gléasta & Múnlaí Díorthaigh

   1. Roghanna Gléasta

     -- Cineál Bunúsach: Suiteáil dhíreach trí phoill caipín deiridh

     -- LB Foot Mount: Is fearr le haghaidh ualach meán-trom cothrománach

     -- Flange FA/FB: Flange tosaigh / cúil le haghaidh suiteáil daingneáin ingearach

     -- CA/CB Clevis: Clevis singil/dúbailte do ghluaisne luasctha insí

   2. Príomhshraith Díorthaigh

     -- SE / SED / SEJ: Slat singil, slat dhúbailte, slat dúbailte stróc inchoigeartaithe

     -- BSE: Sorcóir inghlasáilte do stad suímh idirmheánacha treallach

     -- Leagan saincheaptha ardteochta: Séala speisialta do -20 ~ + 150 ℃

Treoir Roghnaithe Tapa 3 Chéim

   1. Roghnú leadránach: Ríomh sá riachtanach, cúlchiste ≥50% corrlach sábháilteachta; tosaíocht a thabhairt do SE maidir le hualach trom agus stróc fada.

   2. Deimhniú stróc: Cuir lamháil sábháilteachta 10 ~ 20mm leis; stróc max caighdeánach 1000mm, saincheaptha suas le 1800mm.

   3. Comhoiriúnú cumraíochta

     -- Aiseolas suímh: Roghnaigh múnla maighnéad SE-S, meaitseáil lasca maighnéadacha CMSE/DMSE;

     -- Gléasta: Feiste chos LB le haghaidh ualach cothrománach, flange FA le haghaidh suiteáil ingearach;

     -- Ceanglas glasála idirmheánach: Roghnaigh sorcóir inghlasáilte BSE.

Achoimre ar Phianbhreith a hAon

     Is féidir le sorcóir saor ó slat cearnach SOLH SE ISO15552 ionad díreach FESTO DNC agus SMC CP96S, atá feistithe le stuáilte aeir inchoigeartaithe agus foirmeacha gléasta flúirseach, actuator líneach fad-stróc foirfe do threalamh uathoibrithe ualaigh mheán-trom.
