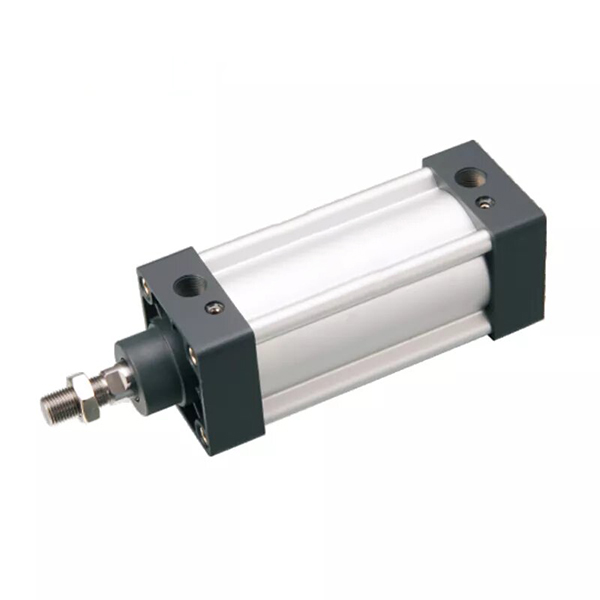

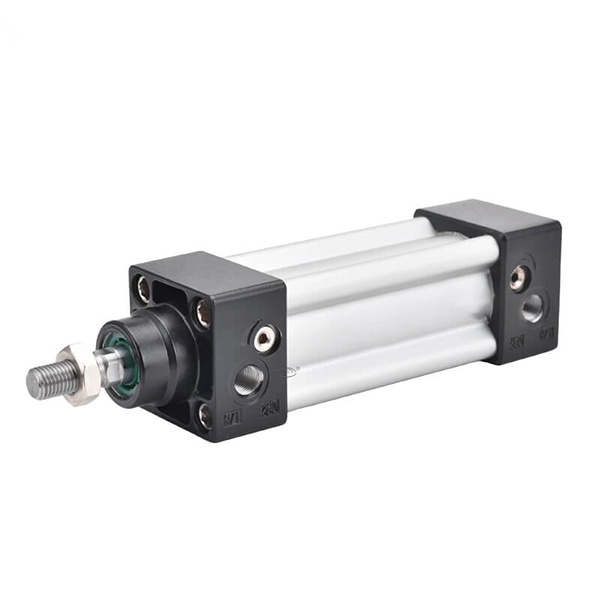

Sorcóir Caighdeánach Próifíl Saor in Aisce Sraith SI | Sorcóir Aeroibrithe ISO 15552

Branda: SOLH le Richge Technology

1. Forbhreathnú Táirge & Príomhghnéithe Struchtúrtha

     Is sorcóir caighdeánach gníomhú dúbailte ard-chruinneas é sraith SOLH SI a chomhlíonann go hiomlánISO 15552 (ISO 6431 / VDMA 24562 roimhe seo) caighdeáin idirnáisiúnta, tagarmharcáilte i gcoinne sraith DNC Festo. Agus é ag glacadh le feadán sorcóir próifíl alúmanaim réalta-chruthach atá saor ó shlat-cheangail, níl aon slata ceangail nochta, grooves lasc maighnéadach ionsuite, maolán aeir inchoigeartaithe dé-thaobh agus comhoiriúnacht iomlán ISO cúlpháirtí. Le rigidity níos fearr, feidhmíocht frith-torsion, saol seirbhíse fada agus cuma glan, feidhmíonn sé mar an sorcóir caighdeánach ISO lár-raon príomhshrutha chun na sorcóirí SC traidisiúnta ceangail-slat SC a athsholáthar, atá oiriúnach go foirfe do threalamh onnmhairithe-ghrád agus innealra uathoibrithe caighdeánaithe.

  1.1 Comhoiriúnacht Caighdeánach

     Cloíonn sé go hiomlán le caighdeáin tionscail ISO 15552 agus VDMA 24562. Tá na toisí gléasta, na comhéadain agus na gabhálais go léir idirmhalartaithe go hiomlán le sorcóirí ISO príomhshrutha domhanda mar DNC, SE agus DSBA, ag tacú le hathsholáthar nialasach modhnú agus cóimeáil bhaisc chaighdeánaithe.

  1.2 Struchtúr Próifíl Optamaithe

     Glacann sé le feadán sorcóir próifíl cóimhiotal alúmanaim cearnach-chruthach comhtháite gan slata ceangail nochta. Seachadann an struchtúr iomlán rigidity ard, cumas frith-torsion den scoth, cuma néata agus creimeadh-resistant. Ceadaíonn grooves lasc maighnéadach caighdeánach forchoimeádta ar an dá thaobh suiteáil dhíreach braiteoirí sraith CMSE, DMSE agus CS1 gan lúibíní breise.

  1.3 Tairiscint Éagsúlaithe & Díorthaigh Fheidhmiúla

     • Caighdeán SI: Tairiscint chómhalartach aonghníomhaithe le slat aonair, samhail chaighdeánach uilíoch don chuid is mó de chásanna uathoibrithe

     • Slat Dúbailte SID: Aschur slat dé-deireadh, oibríocht shioncrónach a bhaint amach agus cobhsaíocht feabhsaithe frith-torsion

     • Stróc Inchoigeartaithe SIJ: Struchtúr slat dúbailte le cnónna teorann inchoigeartaithe le haghaidh mionchoigeartú beacht stróc

     • Cineál SIL Inghlasáilte: Atá feistithe le deireadh nó gléas glasála seasamh treallach chun brú sábháilteachta a shealbhú agus a shocrú suímh

     • Comhla SIF Cineál Comhtháite: Comhla solenoid sraith 4M comhtháite, dearadh comhtháite comhla-sorcóir chun spás suiteála a shábháil

     • Cineál Frith-Torsion SIQ: Struchtúr slat loine cearnach le haghaidh cruinneas suite frith-torsion ultra-ard

  1.4 Córas Maolán Ardfheidhmíochta

     Caighdeán atá feistithe lemaolán aeir inchoigeartaithe dé-thaobh + mhaolú leaisteacha PPV. Méadaíonn an stróc maolánach go comhréireach leis an tolladh sorcóra, ag laghdú go héifeachtach tionchar agus torann le linn oibríocht ardluais agus ualach trom, ag cinntiú gluaiseacht timthriallach cobhsaí agus íseal-chreathadh.

  1.5 Séalaithe CRUA & Cumraíocht Ábhar

     Glacann sé le dé-struchtúr séalaithe cúitimh aontreo-chruthach Y, ina bhfuil brú tosaigh ultra-íseal (0.1MPa), oibriú cobhsaí gan ola agus saol seirbhíse leathnaithe. Tá an slat loine déanta as cruach 45 # le plating chrome crua, ag seachadadh friotaíocht caitheamh den scoth, friotaíocht meirge agus cobhsaíocht struchtúrach.

  1.6 Cumraíocht Ionduchtúcháin Mhaighnéadaigh

     Tacaíonn sé le fáinne maighnéadach ionsuite (-S cumraíocht) mar chaighdeán, ag luí le lasca maighnéadacha sraith AirTAC CMSE, DMSE, CS1-B/F/U, ag baint amach braite suímh loine fíor-ama agus nasc comhartha uathoibrithe.

2. Rialacha Ainmniúcháin Eiseamláireacha & Samplaí Ordaithe a chomhlánú

  1. Cód Samhail tipiciúil: SI 50×150-S-FA

 2. Míniú ar Chód Sraithe Díorthaigh

     • SID: Slat dhúbailte ag gníomhú di, aschur slat dé-deireadh le haghaidh oibriú sioncrónach agus feidhmíocht frith-torsion

     • SIJ: Cineál slat dúbailte stróc inchoigeartaithe le cnónna mionchoigeartaithe le haghaidh calabrú solúbtha stróc

     • SIL: Cineál glasála le suíomh deiridh nó glasáil seasamh treallach le haghaidh suíomh sábháilteachta

     • SIF: Cineál comhtháite comhla solenoid, struchtúr comhtháite comhla-sorcóir chun spás a shábháil

  Sampla Ordú 3.Standard

     IR 63×200-S: tolladh 63mm, stróc 200mm, le fáinne maighnéadach, maolán aeir inchoigeartaithe caighdeánach

3. Paraiméadair Theicniúla Croí (Cineál Caighdeánach)

4. Cairt Sáite & Teannais Theoiriciúil 0.6MPa (Slat Aonair, Fachtóir Sábháilteachta ≥2)

5. Gabhálais Gléasta & Múnlaí Díorthaigh

  5.1 Cineálacha Caighdeánacha Gléasta Uilíoch ISO (Iommhalartaithe go hiomlán le DNC/SE)

     • FA/FB: Gléasta flange tosaigh / flange cúil le haghaidh suiteáil seasta cothrom

     • CA/CB: Clevis singil / Clevis dúbailte gléasta le haghaidh oibríocht luascáin insí

     • LB: Gléasta lúibín coise le haghaidh suiteáil seasta cliathánach

     • TC/TCM: Trunnion / Trunnion maighnéadach gléasta le haghaidh suíomh luascadh lár

     • L: Gléasta taobh le haghaidh leagan amach spáis dhlúth

     Accessories Uilíoch: Ailt I/Y/U/F, hailt ar snámh, imthacaí deiridh slat, ag luí go hiomlán le gach sorcóir caighdeánach ISO 15552.

  5.2 Buntáistí Croíshraith Dhíorthaigh

     • Slat Dúbailte SID: Aschur sioncrónach dé-deireadh, cobhsaíocht struchtúrach feabhsaithe agus cumas frith-sraonaidh

     • Stróc Inchoigeartaithe SIJ: Mionchoigeartú solúbtha ar stróc chun oiriúnú do riachtanais athraitheacha stróc oibre

     • Cineál SIL Inghlasáilte: Glasáil iontaofa agus brú chun diall suímh a chosc faoi athrú cumhachta nó ualaigh

     • Comhla SIF Cineál Comhtháite: Dearadh comhla solenoid comhtháite, ciorcad aeir simplithe, spás suiteála laghdaithe agus costas cóimeála

     • Cineál Frith-Torsion SIQ: Struchtúr slat loine cearnach speisialta le haghaidh suíomh frith-torsion ard-chruinneas

6. Cásanna Feidhmchláir & Comparáid Roghnúcháin (SI vs SC vs DNC)

  6.1 Cásanna Iarratais Tosaíochta do Shraith IR

     • Trealamh easpórtála agus innealra uathoibrithe caighdeánach Eorpach a éilíonn idirmhalartaithe comhéadan ISO 15552

     • Línte táirgeachta uathoibrithe a éilíonn cuma glan saor ó shlat ceangail agus suiteáil dhlúth taobh le taobh

     • Coinníollacha oibre a éilíonn rigidity níos airde, feidhmíocht frith-torsion agus saol seirbhíse níos faide ná sorcóirí SC, le feidhmíocht costais níos fearr ná sorcóirí DNC

     • Cásanna uilíocha brú líneacha, brú, suite, láimhseála, cóimeála, pacáistithe agus uathoibrithe uirlisí meaisín

  6.2 Croí-Samhail Comparáid

7. Treoir Thapa Roghnúcháin 3 Chéim

     1. Roghnú Méid Bore: Roghnaigh trastomhas tollaidh de réir an éilimh iarbhír ualaigh cothrománach/ingearach agus sá, cúlchiste nach lú ná 50% de lamháil sábháilteachta; uasghrádú a dhéanamh ar mhéideanna tollta 1~2 le haghaidh ualach éalárnachais agus coinníollacha oibre cantilever.

     2. Roghnú Stróc: Cuir corrlach sábháilteachta 20 ~ 50mm leis ar bhonn stróc oibre iarbhír; stróc uasta inchumraithe suas go dtí 2000mm.

     3 . Cumraíocht Fheidhmeach: Cumraíocht chaighdeánach le -S fáinne maighnéadach + maolán aeir inchoigeartaithe PPV; roghnaigh SID le haghaidh slat dúbailte, SIJ le haghaidh stróc inchoigeartaithe, SIL le haghaidh feidhm glasála, agus FA/FB/CA/CB/LB/TC le haghaidh modhanna gléasta comhfhreagracha.

Achoimre ar Phianbhreith a hAon

     Gnéithe an tsorcóra chaighdeánaigh ISO 15552 nasc-slat-saor in aisce sraith SOLH SI próifíl próifíl chomhtháite, ard-rigidity, maolán aeir inchoigeartaithe agus idirmhalartaithe uilíoch iomlán, a bheith éifeachtach ó thaobh costais athsholáthair lár-raoin do SC traidisiúnta agus sorcóirí DNC allmhairithe, infheidhme go forleathan maidir le caighdeánaithe agus onnmhairiú-grád trealamh uathoibrithe.
