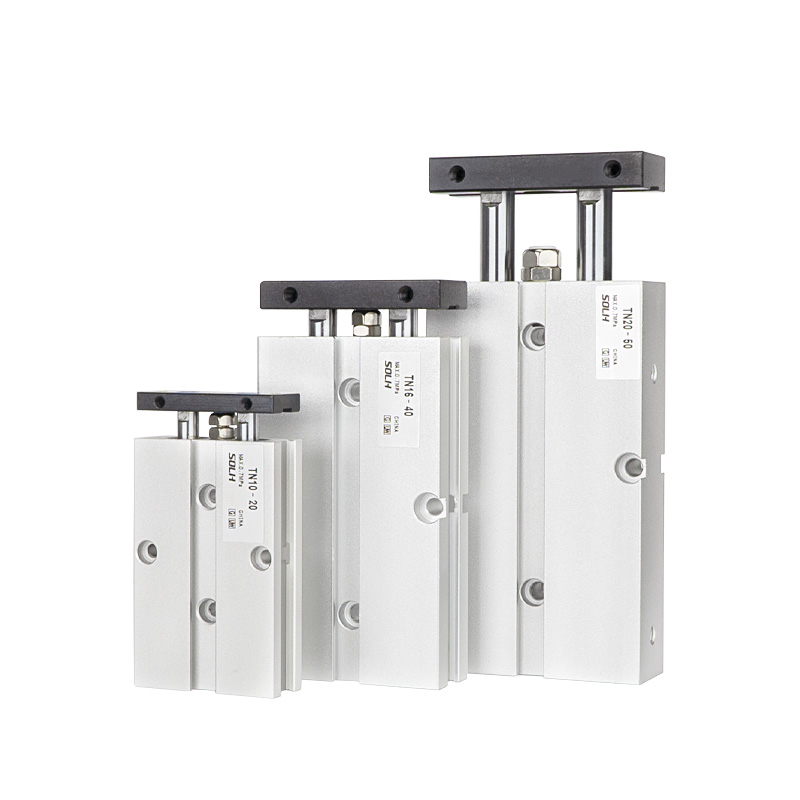

Sorcóir Slat Dual Sraith TN

Sorcóir Seafta Nasctha Sraith TN | Sorcóir Aeroibrithe Slat Dúbailte Dlúth ar Chostas Íseal

Branda: SOLH le Richge Technology

Forbhreathnú Táirge & Struchtúr Croí

     Is éard atá i sraith SOLH TN ná sorcóir dlúth cúpla seafta atá éifeachtach ó thaobh costais de ina bhfuil struchtúr slat dúbailte aon-loine agus treoir imthacaí sleamhnáin. Deartha do shuiteáil spás-shábháil agus gléasta ildánach, tagann sé le fáinní maighnéadacha caighdeánach ionsuite agus maolán stróc inchoigeartaithe. Le cruinneas frith-uainíochta ± 0.2 ° agus feidhmíocht frith-sraonadh den scoth, cuirtear an sorcóir TN i bhfeidhm go forleathan i gcásanna uathoibrithe ualach solais lena n-áirítear suíomh beachtas, brú ar phíosa oibre, blocáil ábhar agus aistriú líneach, ag seachadadh uilíocht gan íoc agus buntáistí costais do stáisiúin uathoibrithe caighdeánacha.

Buntáistí Struchtúrtha 1.Core

• Oibriú Sioncrónach Cobhsaí Twin Rod: Glacann sé le cumraíocht slat chrome crua aon-loine agus dúbailte comhthreomhar le bushing sleamhnáin leathnaithe. Cuireann an struchtúr déshlatach sioncrónach i gcoinne torsion agus luascadh go héifeachtach, ag baint amach feidhmíocht frith-sraonadh iontaofa le lamháltas uainíochta ± 0.2 ° le haghaidh tascanna treorach ualach solais.

• Maolán Inchoigeartaithe & Mionchoigeartú Stróc: Feistithe le ceap frith-imbhuailte rubair inchoigeartaithe tosaigh le haghaidh mionchoigeartú beacht stróc agus maolánú bog; a mheaitseáil le maolán cúil seasta chun tionchar oibriúcháin agus torann a laghdú, ag cinntiú tairiscint chómhalartach chobhsaí.

• Gléasta 3-Taobh Coigilt Spás: Tacaíonn dearadh comhlacht leabaithe suiteáil solúbtha ó bhun, barr agus treoracha taobh. Ceadaíonn grooves taobh forchoimeádta athrú maighnéadach díreach gan lúibíní breise, ag uasmhéadú úsáid spáis trealaimh.

• Cumraíocht Caighdeánach Maighnéadach: Tá fáinne maighnéadach ionsuite (iarmhír S) feistithe mar chaighdeán do mhúnlaí uile an tsraith TN gan aon leagan neamh-mhaighnéadach ar fáil, rud a fhágann gur féidir suíomh stróc áisiúil a bhrath d'iarratais uathoibrithe uilíocha.

2. Difreáil Lárnach Táirge (Príomhthagairt Roghnúcháin)

• Sraith TN vs TR: Glacann TN caighdeán fiontair le méid níos dlúithe, costas níos ísle agus gan aon rogha tolladh φ6; Leanann TR caighdeán tionsclaíoch JIS le rigidity níos airde, friotaíocht trom-ualaigh agus méideanna tollaidh iomlán lena n-áirítear φ6.

• Sraith TN vs CXS / CXSJ: Gnéithe TN struchtúr aon-loine le haschur caighdeánach sá aonair, níos inacmhainne agus spás-shábháil; Glacann CXS agus CXSJ dearadh dé-loine le haschur sá dúbailte agus feidhmíocht ardluais níos fearr, atá oiriúnach do chásanna trom-ualach agus ardchruinneas.

Aicmiú Croífhoshraith (Cineál Slat)

Clúdaíonn an tsraith TN dhá chineál slata príomhshrutha chun freastal ar oibríocht aon-deireadh agus ar éilimh tairiscint déthaobhacha trí-chineál do stáisiúin uathoibrithe ualaigh solais éagsúla.

Rialacha Ainmniúcháin Múnla a chomhlánú

Sampla Samhail: TN20×50S

1. Sainmhíniú Cód Ainmnithe

1. Cód sraitheach: TN (slat aon-deireadh) / TNW (slat dúbailte)

2. Méid Tórraimh: 10 / 16 / 20 / 25 / 32mm (níl tolladh φ6 ar fáil, difriúil ó shraith TR)

3 . Stróc Caighdeánach: 5/10/15/20/25/30/40/50/60/75/80/100/125/150/175/200mm (stróc uasta: 200mm)

4. Cumraíocht Fáinne Maighnéadach: S (fáinne maighnéadach caighdeánach ionsuite, cumraíocht éigeantach, gan aon leagan neamh-mhaighnéadach)

5. Cineál Snáithe: snáithe réamhshocraithe PT (Rc); snáithe roghnach G (iarmhír G) / snáithe NPT (iarmhír T)

6. Athraigh Maighnéadach: Roghnach CS1-J, CS1-G, D-M9B agus samhlacha eile, suiteáilte go díreach ar grooves forchoimeádta taobh

Paraiméadair Theicniúla Caighdeánacha Ginearálta

(Coinníollacha tástála caighdeánach: 20 ℃ teocht gnáth, aer tirim)

• Mód Oibriúcháin: Tiomáint aon-loine ag gníomhú di faoi dhó

• Raon Brú Oibre: 0.15~1.0MPa

• Brú Cruthúnas: 1.5MPa

• Teocht Chomhthimpeallach: -20 ℃ ~ 70 ℃ (timpeallacht saor ó oighear)

• Luas Oibriúcháin: 30~500mm/s

• Cruinneas Frith-uainíochta: ± 0.2° (cruinneas treorach ualach solais cobhsaí)

• Mód Maoláin: Ceap frith-imbhuailte rubair inchoigeartaithe tosaigh + maolán rubair seasta cúil (gan aon rogha maoláin aeir)

• Méid Port Píobáin

￮ φ10: M5×0.8

￮ φ16/20/25/32: PT1/8 (Rc1/8)

• Modh Gléasta: Suiteáil comhlacht leabaithe + gléasadh 3-thaobh (bun / barr / taobh), dearadh coigilte spáis

Sonraí Tóraithe & Teannais (@0.5MPa, Aonad: N)

Struchtúr aon-loine le haschur aon sá caighdeánach, costéifeachtach do chásanna gnáth-ualach solais

Treoir Roghnúcháin Tapa

1. Roghnú Buiséid & Spáis: Roghnaigh sraith TN le haghaidh spás ultra-dhlúth agus éilimh ualach solais ar chostas íseal; roghnaigh sraith TR do chaighdeán JIS, oibriú ualach trom agus riachtanais tolladh φ6.

2. Sá agus Roghnú Feidhmíochta: Glacadh le sorcóirí dé-loine CXS/CXSJ le haghaidh aschur sáite dúbailte agus cásanna ardluais piocadh agus áit; roghnaigh sorcóirí aon-loine TN/TR má chomhlíonann sá aonair caighdeánach éilimh oibre.

3 . Roghnú Cineál Slat: Roghnaigh slat caighdeánach TN aon-deireadh le haghaidh oibríocht aontreo traidisiúnta; roghnaigh TNW dúbailte trí shlat le haghaidh gléasta déthaobhacha agus tairiscint shioncrónach déthreo.

4. Nóta Cumraíochta Maighnéadach: Tá gach sorcóir sraith TN feistithe le fáinne maighnéadach S mar chaighdeán (cumraíocht éigeantach), níl aon roghnú breise ag teastáil.
