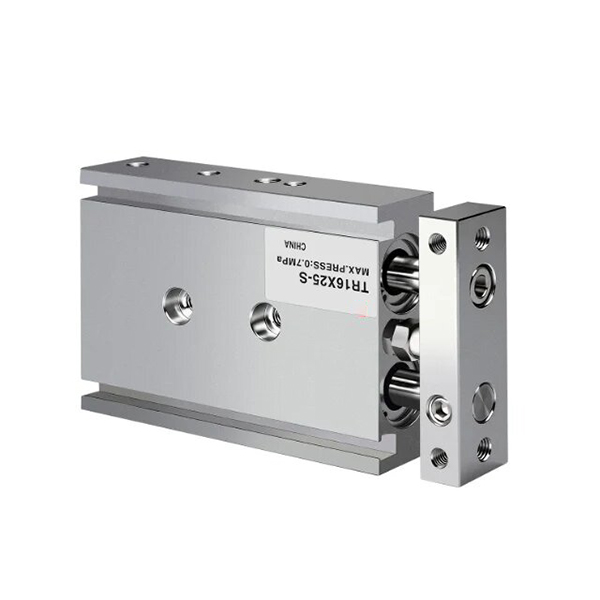

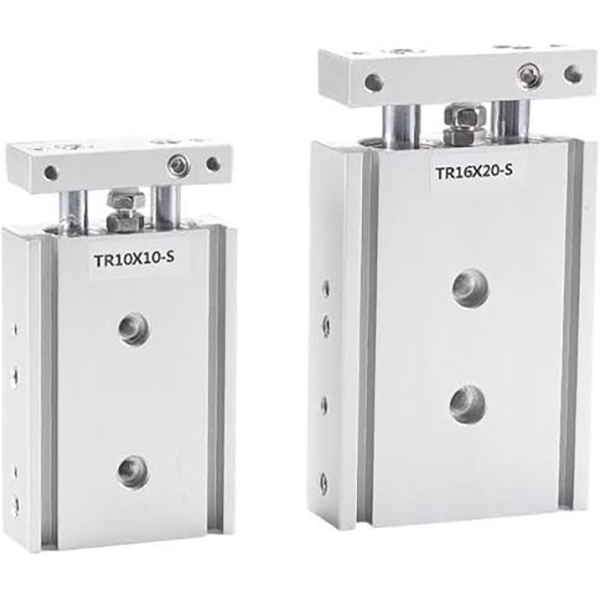

Sorcóir Slat Dual Sraith TR

Déantar sorcóir seafta cúpla SOLH TR a mhonarú de réir caighdeáin tionscail JIS. Glacann sé le struchtúr déthreoir aon-loine a mheaitseáil le toir leathnaithe sleamhnán, a bhfuil ard-rigidity struchtúrach, friotaíocht torsion den scoth agus cumas láidir frith-sraonaidh níos fearr ná sorcóirí seafta cúpla TN atá éifeachtach ó thaobh costais. Tá raon méideanna tollta go hiomlán ó φ6 go 32 mm, lena n-áirítear TR aonshlat caighdeánach, slat TRW dúbailte agus leaganacha éadroma TRJ dlúth. Sroicheann cruinneas frith-uainíochta ±0.1° le haghaidh bores ≥16 mm agus ±0.2° le haghaidh tolladh beag φ6/φ10; cuireann dé-seafta srian ar dhiall luascadh chun oibriú cobhsaí thar strócanna fada a ráthú. Comhoibríonn ceap mhaolú rubair tosaigh inchoigeartaithe le maolán cúil seasta le haghaidh bearradh stróc, ionsú tionchair agus laghdú torainn. Tá gléasadh trí-bhealach (barr, bun, taobh) agus portáil dé-thaobh roghnach ar fáil; ceadaíonn grooves taobh cóimeáil díreach lasca maighnéadacha gan lúibíní breise. Tá fáinní maighnéadacha ionsuite marcáilte iarmhír S caighdeánach, agus cuirtear leaganacha saincheaptha neamh-mhaighnéadacha ar fáil le haghaidh ócáidí íogaire trasnaíochta maighnéadach. Raonta brú oibriúcháin 0.15 ~ 1.0 MPa le teocht oibre ó −20 ℃ go 70 ℃. Is féidir snáithe caighdeánach Rc a thiontú go snáithe G nó snáithe NPT do thionscadail innealtóireachta thar lear. Idirdhealaithe ó dhá shorcóir CXS: aschuir TR sá aonair a bhfuil docht meicniúil feiceálach aige agus friotaíocht cobhsaí taobh-ualaigh in iarratais fad-stróc; Tá dé-loiní ag CXS le haghaidh sá dhúbailte, frithchuimilte níos ísle agus cómhalartúchán ardluais níos míne a oireann do phiocadh agus áit gearr-stróc ard-minicíochta. Cuirtear i bhfeidhm go forleathan i suíomh beachtas, brú ar phíosaí oibre, stopadh agus aistriú fad-achair agus stáisiúin uathoibrithe ginearálta a dteastaíonn treoir iontaofa uathu faoi ualaí meán-éadrom.

Sorcóir Seafta Cúpla Sraith TR | Sorcóir Slat Dúbailte Ard-Rigidity JIS

Branda: SOLH le Richge Technology


Forbhreathnú Táirge & Struchtúr Croí

     Is é an tsraith SOLH TR ná sorcóir seafta cúpla caighdeánach JIS a ghlacann le struchtúr treorach aon-loine slat dúbailte agus sleamhnán (sorcóir dé-loine). Réadmhaoin le rigidity ultra-ard, feidhmíocht frith-torsion den scoth agus friotaíocht ualach láidir cliathánach, tacaíonn sé le gléasta solúbtha 3-thaobh agus coigeartú stróc beacht. Innealtóireacht do riachtanais treorach ard-cruinneas, úsáidtear an sorcóir seo go forleathan i bpróisis uathoibrithe mar shuíomh beachtas, brú ar phíosa oibre, aistriú ábhar agus blocáil workpiece, ag feidhmiú mar réiteach treorach iontaofa trom-ualach do stáisiúin uathoibrithe caighdeánacha.


1. Buntáistí Struchtúracha Croí

• Struchtúr Slat Dúbailte Sioncrónach Ard-Rigidity: Feistithe le loine singil agus dhá shlat loine dochta comhthreomhara, arna gcomhoiriúnú le toir leathnaithe sleamhnán. Baineann an dearadh tiomána sioncrónach dé-slat oibríocht sraonadh nialasach amach le cruinneas frith-uainíochta ± 0.1 ° ~ ± 0.2 °, rud a chuireann deireadh le luascadh slat go héifeachtach agus ag cinntiú tairiscint líneach chobhsaí.

• Maolánú Inchoigeartaithe & Mionchoigeartú Stróc: Tacaíonn ceap frith-imbhuailte rubair inchoigeartaithe tosaigh le mionchoigeartú beacht stróc agus maolán bog, ag comhoibriú le maolán seasta cúil chun tionchar oibriúcháin, creathadh agus torann a laghdú, ag oiriúnú do choinníollacha oibre cómhalartacha go minic.

• Gléasta Solúbtha & Dearadh Píopaí: Tuigeann poill gléasta in áirithe ar na dromchlaí bun, barr agus taobh suiteáil solúbtha 3-threo. Uasmhéadaíonn leagan amach roghnach píobaireachta dé-thaobh socrú ciorcad aeir do struchtúir trealaimh éagsúla. Ceadaíonn grooves lasc taobh caighdeánach suiteáil lasc maighnéadach díreach gan lúibíní breise.

• Cumraíocht Caighdeánach Maighnéadach: Tá fáinne maighnéadach ionsuite (iarmhír S) ar fáil chun suíomh stróc a bhrath; tá leagan neamh-mhaighnéadach roghnach do chásanna trasnaíochta-íogair speisialta chun freastal ar éilimh fheidhmiúla éagsúla.

2. Difríocht Eochair vs Sraith CXS / CXSJ

• Sraith TR: Struchtúr slat dhúbailte aon-loine le haschur caighdeánach sá aon-sorcóir, rigidity iomlán níos airde agus feidhmíocht frith-sraonadh ualach trom níos fearr, atá oiriúnach le haghaidh treoraithe ard-rigidity agus cásanna ualaigh trom-stróca fada.

• Sraith CXS/CXSJ: Struchtúr slat dúbailte dé-loine le haschur sá dúbailte, le frithchuimilt níos ísle agus oibríocht ardluais níos míne, níos oiriúnaí do dhálaí oibre ardluais phiocadh agus áit agus ard-sá.


Aicmiú Croífhoshraith (Cineál Slat & Stíl Gléasta)

Clúdaíonn an tsraith TR trí fho-mhúnla lárnacha, a chlúdaíonn go hiomlán cásanna suiteála caighdeánacha, déthaobhacha sioncrónacha agus ultra-dlúth chun éilimh leagan amach uathoibrithe éagsúlaithe a mheaitseáil.

Fo-Sraith

Cineál slat

Cód

Príomhghnéithe

Cásanna Feidhmchláir

TR

Slat aschuir singil (caighdeánach)

TR

Síneadh slat aon-deireadh, rigidity caighdeánach JIS, feidhmíocht treorach uilíoch

Suíomh cruinneas ginearálta, brú ar phíosa oibre, gnáthstáisiúin aistrithe ábhar

TRW

Dúbailte trí slat

TRW

Treá slat dé-deireadh, gléasadh workpiece déthaobhach, tairiscint dhéthreo shiméadrach

Ardú trí-cineál workpiece, suíomh lárnú dé-thaobh, oibriú sioncrónach déthreo

TRJ

Corp dlúth (slat singil)

TRJ

Comhlacht níos giorra agus níos éadroime, struchtúr ultra-dhlúth optamaithe, dearadh éadrom

Spás suiteála ultra-chúng, trealamh uathoibrithe éadrom, cásanna socrú sorcóir dlúth

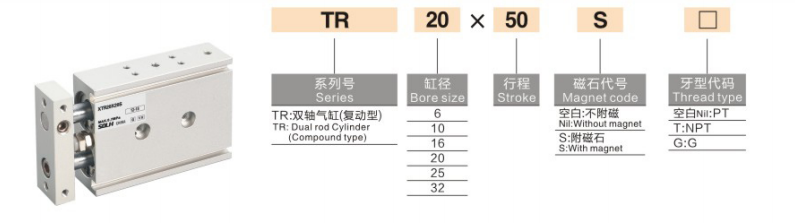

Rialacha Ainmniúcháin Múnla a chomhlánú

Sampla Samhail: TR20×50S

1. Sainmhíniú Cód Ainmnithe

1. Cód sraitheach: TR (slat caighdeánach amháin) / TRW (slat dúbailte) / TRJ (cineál dlúth)

2. Méid Tórraimh: 6/10/16/20/25/32mm (raon tollaidh JIS iomlán)

3 . Stróc Caighdeánach: 5/10/15/20/25/30/40/50/60/75/80/100/125/150/175/200mm (stróc uasta: 200mm)

4. Cumraíocht Fáinne Maighnéadach: S = fáinne maighnéadach ionsuite (lasc maighnéadach insuite, caighdeán réamhshocraithe); Níl S = cineál neamh-mhaighnéadach (saincheaptha speisialta, is annamh a úsáidtear)

5. Cineál Snáithe Port: snáithe réamhshocraithe PT (Rc); snáithe roghnach G (iarmhír G) / snáithe NPT (iarmhír T)

6. Athraigh Maighnéadach: Roghnach D-M9B, D-A93, CS1-J, CS1-G agus samhlacha uilíocha eile, suiteáilte go díreach ar grooves forchoimeádta taobh gan lúibíní


Paraiméadair Theicniúla Caighdeánacha Ginearálta

(Coinníollacha tástála caighdeánach: 20 ℃ teocht gnáth, aer tirim)

• Mód Oibriúcháin: Tiomáint aon-loine ag gníomhú di faoi dhó

• Raon Brú Oibre: 0.15~1.0MPa (φ6 toll: 0.2~1.0MPa)

• Brú Cruthúnas: 1.5MPa

• Teocht Chomhthimpeallach: -20 ℃ ~ 70 ℃ (timpeallacht oibriúcháin saor ó oighear)

• Luas Oibriúcháin: 30~500mm/s

• Cruinneas Frith-uainíochta: ±0.1° (leamh ≥16mm, cruinneas ard); ±0.2° (φ6/φ10 leadrán beag)

• Mód Maoláin: Ceap frith-imbhuailte rubair inchoigeartaithe tosaigh + maolán rubair seasta cúil (gan aon rogha maoláin aeir)

• Méid Port Píobáin

○ φ6 / φ10: M5×0.8

○ φ16/20/25/32: PT1/8 (Rc1/8)

• Gléasta & Píobaireacht: gléasta 3-thaobh (bun / barr / taobh), leagan amach píobaireachta dé-thaobh roghnach le haghaidh oiriúnú leagan amach solúbtha


Sonraí Tóraithe & Teannais (@0.5MPa, Aonad: N)

Struchtúr aon-loine le haschur caighdeánach sá aon-sorcóir, cobhsaí agus iontaofa le haghaidh cásanna treoraithe trom

Méid Tórraimh (mm)

Sá (N)

Teannas (N)

6

14

13

10

39

37

16

101

98

20

157

153

25

245

240

32

402

396


Treoir Roghnúcháin Tapa

1. Éileamh Sáimh & Rigidity: Roghnaigh CXS/CXSJ le haghaidh aschur sáite dúbailte agus tascanna ardluais roghnaithe; roghnaigh sraith TR le haghaidh treorach ard-rigidity, friotaíocht trom-ualach agus oibríocht chobhsaí fad-stróc.

2. Oiriúnú Spás Suiteáil: Is fearr CXSJ do spás cúng ultra-dlúth, CXS do spás dlúth traidisiúnta, agus TR do spás caighdeánach agus cásanna ualaigh trom-stróca fada.

3 . Roghnú Cineál Slat: Glacadh le slat aon-deireadh caighdeánach TR le haghaidh tairiscint líneach aontreoraithe; roghnaigh TRW dúbailte trí slat le haghaidh gléasta déthaobhacha agus gníomh sioncrónach déthreo.

4. Cumraíocht Braite Suímh: Roghnaigh iarmhír S le fáinne maighnéadach ionsuite (TRxx×xxS) más gá suíomh stróc a bhrath.


Achoimre ar Phianbhreith a hAon

     Seachadann an SOLH TR sraith JIS sorcóir seafta cúpla caighdeánach rigidity ard, feidhmíocht frith-uainíochta beacht agus friotaíocht ualach cliathánach láidir, le cineálacha éagsúla slat agus leaganacha dlúth ar fáil, a bheith ar an réiteach is fearr le haghaidh ard-cruinneas treoraithe, fad-stróc agus trom-ualach-uathoibríoch suiteálacha agus stáisiúin aistrithe.
