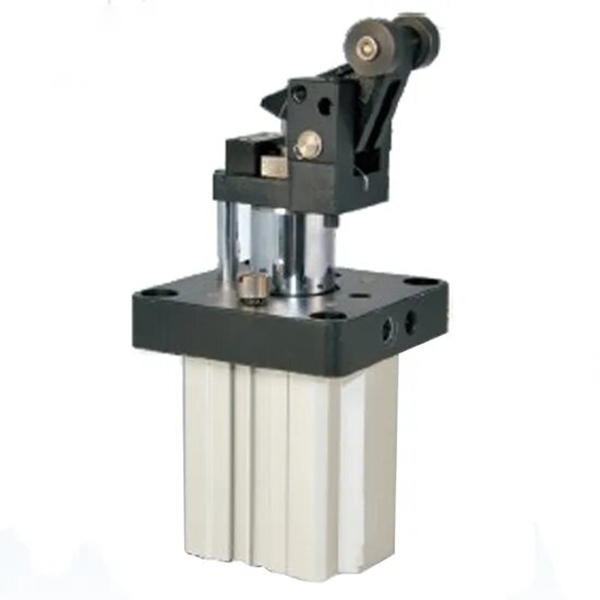

Sorcóir Stopper Roller Lever Sraith TWH / TWM | Féin-Glasáil Sorcóir Stop Dualgas Trom

Branda: SOLH le Richge Technology

1. Forbhreathnú Táirge & Príomhghnéithe Struchtúrtha

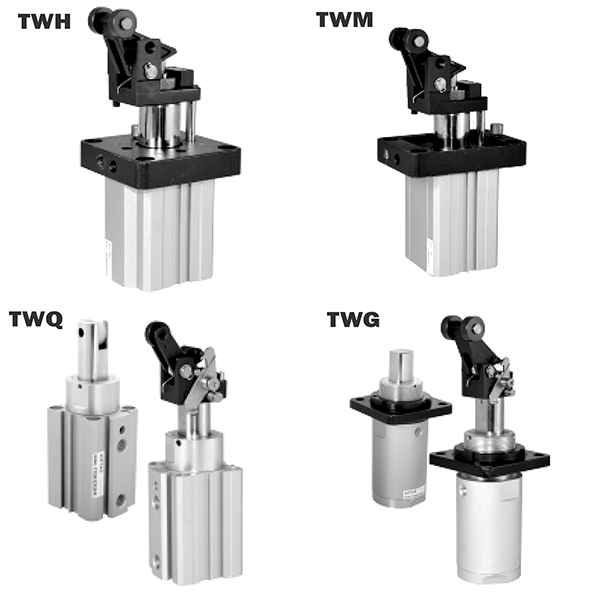

     Is sorcóirí stopála tromshaothair de chineál sorcóir luamháin iad an tsraith SOLH TWH/TWM atá deartha le haghaidh línte iompair uathoibrithe meánacha agus trom-ualaigh. Ag clúdach méideanna tollta ó φ20mm go φ80mm, tá buntáistí lárnacha ag an tsraith lena n-áirítear meicníocht frith-aisghabhála féin-ghlasála ionsuite, maolán hiodrálach inchoigeartaithe caighdeánach, struchtúr luamháin ard-rigidity agus gléasadh flange comhtháite. Láimhseálann sé go cobhsaí 30-300kg pailléid agus plátaí uirlisí, a úsáidtear go forleathan le haghaidh stopadh iompair, suíomh aistrithe agus frith-aistriú stáisiúin, ag feidhmiú mar an réiteach stopalláin iontaofa príomhshrutha do chásanna uathoibrithe meánacha agus trom-ualaigh.

  1.1 Struchtúr Treisiú Fórsa Rollóra Luamháin

     Agus dearadh sorcóir luamháin ag gníomhú dó faoi dhó á ghlacadh aige, úsáideann an táirge aimpliú fórsa luamháin agus prionsabal oibre teagmhála rollta. Seachadann sé fórsa stopála mór le tionchar íseal agus oibriú rollta go réidh, ag laghdú go héifeachtach tionchar docht le linn workpiece stopadh agus a chosaint trealamh agus workpieces araon.

  1.2 Croí Feidhm Féin-Glasáil Frith-Rebound

     Feistithe le meicníocht chomhtháite meicniúil féinghlasála mar uasghrádú roghnach. Tar éis stop a chur le tionchar an workpiece, déanann an sorcóir an lámh luamháin a ghlasáil go huathoibríoch chun cosc ​​a chur ar athbhrú agus brú ar ais ar phíosaí oibre, deireadh a chur le fadhbanna díláithrithe stáisiúin agus feabhas mór a chur ar chobhsaíocht iomlán na líne táirgeachta agus ar chruinneas suite.

  1.3 Córas Maolán Hiodrálacha Grádaithe

     • φ20/φ25 Borradh Beag: Meaitseáil le maolán hiodrálach neamh-inchoigeartaithe, in oiriúint go foirfe do choinníollacha oibre íseal-luas éadrom agus meán-ualach le feidhmíocht mhaoláin chobhsaí atá éifeachtach ó thaobh costais.

     • φ32–φ80 Borradh Mór: Feistithe le maolán hiodrálach inchoigeartaithe. Is féidir le húsáideoirí an diosca coigeartaithe a rothlú go saor chun friotaíocht taise a athrú, píosaí oibre de réir meáchain éagsúla a mheaitseáil agus luasanna iompair a mheaitseáil chun fuinneamh tionchair a ionsú go hiomlán agus stad gan aon tionchar a bhaint amach.

  1.4 Ard-Rigidity & Dearadh Fadsaoil

     Glacann sé le slat loine crua chrome-plátáilte tiubhaithe agus comhlacht sorcóra crua anodized, ag a bhfuil friotaíocht caitheamh den scoth, friotaíocht brú agus friotaíocht tionchair. Déanann an dearadh caighdeánach oibríochta saor ó ola oiriúnú do thimpeallachtaí táirgthe glana agus do dhálaí oibre táthúcháin splancscáileán le cothabháil íseal agus saol seirbhíse leathnaithe.

  1.5 Suiteáil Solúbtha & Leagan Amach Lasc

     Cinntíonn gléasta flange caighdeánach suiteáil tapa agus cobhsaí. Tá an comhlacht sorcóra réamh-áirithe le grooves gléasta braite, ag tacú le suiteáil lasc maighnéadach díreach gan gabhálais breise. Seachnaíonn dearadh gléasta 4 thaobh trasnaíocht daingneáin ar an láthair le hinoiriúnaitheacht láidir leagan amach.

  1.6 Difreáil Feidhme Múnla

     • Sraith TWH: Struchtúr gnáthghníomhaithe dúbailte le huasfhórsa stopála, atá oiriúnach do chásanna tosaithe ualach trom agus ard-minicíochta.

     • Sraith TWM: Gníomhú dúbailte le struchtúr earrach tógtha, scaoileadh uathoibríoch a bhaint amach tar éis teip cumhachta, tosaíocht a thabhairt do shábháilteacht trealaimh agus phearsanra do stáisiúin ard-riosca.

2. Rialacha Ainmniúcháin Eiseamláireacha & Samplaí Ordaithe a chomhlánú

  1. Samplaí Samhail tipiciúla: TWH50-30SK-F, TWM63-30K-F

  2. Samplaí Ordú Caighdeánach

     • Samhail Meán-Ualach Féin-Glasáil: TWH50-30S-F (φ50 tolladh, stróc 30mm, maolán hiodrálach neamh-inchoigeartaithe, le feidhm féinghlasála)

     • Múnla Scaoilte Cumhachta Sábháilteachta: TWM63-30K-F (φ63 tolladh, stróc 30mm, maolán hiodrálach inchoigeartaithe, struchtúr sábháilteachta earrach ionsuite, le féinghlasáil)

3. Paraiméadair Theicniúla Ginearálta (20 ℃, 0.5MPa Coinníoll Caighdeánach)

 3.1 Sonraíochtaí Bunúsacha

     • Mód Oibriúcháin:TWH = Gníomhú faoi dhó; TWM = Gníomhú faoi dhó le earrach ionsuite

     • Raon Brú Oibre: 0.05~1.0MPa; Brú Cruthúnas: 1.5MPa

     • Teocht Chomhthimpeallach: -10 ℃ ~ 60 ℃ (timpeallacht saor ó oighear)

     • Cumraíocht Mhaoláin: φ20/φ25 = Maolán hiodrálach neamh-inchoigeartaithe; φ32~φ80 = Maolán hiodrálach inchoigeartaithe

     • Mód Lubrication: Oibríocht saor ó ola

     • Modh Suiteáil: Gléasta flange caighdeánach

  3.2 Teaglaim Caighdeánach Tórraimh & Stróc

 3.3 Fórsa Stoptha Teoiriciúil (Aonad: N @ 0.5MPa, Aschur Luamháin, TWH)

  3.4 Meáchan Táirge (Aonad: kg @ Stróc Caighdeánach, TWH)

4. Croí-Treoirlínte Cumraíochta & Roghnúcháin

 4.1 Roghnú Cineál Maoláin

     • S Maolán Hiodrálacha Neamh-Inchoigeartaithe: Tiomnaithe do φ20/φ25 tolladh beag. Éifeachtach ó thaobh costais, oiriúnach le haghaidh ualaí éadrom (≤50kg) agus oibríocht íseal-luas (≤0.3m/s) le feidhmíocht mhaoláin sheasta chobhsaí.

     • K Maolán Hiodrálacha Inchoigeartaithe: Eisiach do φ32–φ80 tolladh mór. Tacaíonn sé le coigeartú damping saor in aisce, ag meaitseáil go foirfe ualaí meánacha agus troma (50-300kg) agus oibríocht mheán-ardluais (≤0.5m / s), ag oiriúnú do dhálaí oibre éagsúla.

 4.2 Roghnú Feidhm Féin-Glasáil

     • F Cineál Féinghlasála (Molta): Glasáil uathoibríoch tar éis stop a chur le tionchar workpiece, a chosc go héifeachtach rebound workpiece agus díláithriú stáisiúin. Ideal le haghaidh línte iompair leanúnacha go hiomlán uathoibrithe, ag feabhsú cobhsaíocht oibriúcháin go mór.

     • Cineál Neamh-Glasáil: Ní bhaineann ach le cásanna a bhfuil drochthionchar beag bídeach orthu agus athshocrú láimhe. Ní mholtar línte táirgeachta uathoibríocha de bharr droch-chobhsaíocht suite.

  4.3 Roghnú Mód Oibriúcháin

     • TWH Gníomhach Dúbailte: An fórsa stopála uasta le clampáil agus scaoileadh déthreo inrialaithe. Optamaithe le haghaidh cásanna rothaíochta tosaithe ardmhinicíochta agus trom-ualach.

     • Gníomhú Dúbailte TWM Earrach Luchtaithe: Scaoileadh uathoibríoch ar theip cumhachta, ag cinntiú sábháilteacht trealaimh agus pearsanra. Tugtar tosaíocht do stáisiúin oibre chontúirteacha agus d'fheidhmchláir chosanta cumhachta-as.

5. Cásanna Iarratais tipiciúla

     • Línte Iompraíochta Meán & Trom-Dleachta: Speisialaithe le haghaidh stopadh, suíomh aistrithe agus frith-aistriú pailléid 50-300kg agus plátaí uirlisí i dtionscail leictreonaic, fearas tí agus loighistic, ag seachadadh feidhmíocht teorannaithe ualaigh mheán-trom cobhsaí.

     • Línte Láimhseála Ábhair Uathoibrithe: Feidhmeach ar luas mheán-ard (≤0.5m / s) workpiece stopadh ar sorcóir agus crios iompróirí. Baineann an maolán hiodrálach inchoigeartaithe amach próiseas stopála bog agus saor ó thionchar chun píosaí oibre a chosaint.

     • Uirlisí Meaisín & Stáisiúin Táthú: Oiriúnach do luchtú/díluchtú uirlisí meaisín a theorannú agus do shuíomh táthúcháin. Le friotaíocht tionchair agus cosc ​​slaig táthú, déanann sé oiriúnú go cobhsaí do dhálaí oibre tionsclaíocha crua.

     • Córais Chuga AS/RS & AGV: Úsáidtear é le haghaidh stad pailléid stórais steiréascópach agus suíomh cruinn ÁV AGV. Cinntíonn an dearadh frith-aisiompaithe féinghlasála gníomh cobhsaí agus aiseolas iontaofa ó chomharthaí do chórais stórais Chliste.

6. Treoir Thapa Roghnúcháin 3 Chéim

     1. Roghnú Méid Bore: Roghnaigh tolladh de réir meáchain workpiece agus luas oibriúcháin. Lean an caighdeán sábháilteachta: fórsa stopála teoiriciúil ≥ ualach iarbhír × 2. φ25 le haghaidh ualach faoi bhun 50kg; φ32/φ40 le haghaidh ualach 50–150kg; φ50/φ63 le haghaidh ualach 150–300kg.

     2. Roghnú Cineál Maoláin: Roghnaigh S maolán neamh-inchoigeartaithe le haghaidh bores φ20/φ25; roghnaigh maolán inchoigeartaithe K le haghaidh bores os cionn φ32 chun oiriúnú do luas athraitheach agus coinníollacha ualaigh.

     3 . Roghnú Cumraíochta Feidhme: Roghnaigh F féin-ghlasáil do gach líne táirgeachta uathoibríoch; gníomhaithe dúbailte TWH a ghlacadh le haghaidh cásanna trom-ualaigh & ardmhinicíochta; roghnaigh cineál TWM spring-loaded do shábháilteacht-thosaíocht agus stáisiúin cosanta cumhachta-as.

Achoimre ar Phianbhreith a hAon

     Comhtháthaíonn sorcóirí stopála sorcóir le luamhán tromshaothair sraith SOLH TWH/TWM meicníocht frith-aisghabhála féinghlasála agus córas maolánach hiodrálach grádaithe, ag soláthar réitigh stad gairmiúla cobhsaí, íseal-tionchair agus ard-sábháilteachta do stáisiúin iompair agus táirgeachta uathoibrithe 30-300kg.
