VM4 (VM400) Sraith Meánach 3-Port Poppet Meicniúla Comhla

Branda:SOLH le Richge Technology

Suíomh Táirge

     Is comhla meicniúil meánmhéid 3-port poppet é sraith VM4 (VM400) atá idirmhalartaithe go hiomlán le samhlacha bunaidh SMC, suite idir mion-VM1 agus sraith VM2 caighdeánach ard-sreafa. Tacaíonn sé le raon oibriúcháin iomlán ó fholús (-100kPa) suas le brú dearfach 1.0MPa le calafort uilíoch Rc1/8, leagan amach píopaí taobh dé / bun, tógáil miotail láidir, saol seirbhíse ultra-fhada agus cinnirí actuator idirmhalartaithe iomlán. Glacadh go forleathan le haghaidh braite teorainneacha stróc, oibriú bogshodar láimhe agus ciorcaid idirghlasála sábháilteachta ar threalamh uathoibrithe ginearálta.

Croí-Sonraíochtaí Teicniúla

  1. Paraiméadair Ghinearálta Bunúsacha

     --  Cód Sraithe: VM400 (ainm gearr VM4)

     --  Cineál Ciorcaid: 3/2-bhealach; De ghnáth Dúnta (caighdeán NC), De ghnáth Oscailte (NÍL roghnach

     --  Struchtúr: Cineál poppet ag gníomhú go díreach, séalaithe daingean, deannach-dhíonach, saol seirbhíse leathnaithe

     --  Sreabhán is Infheidhme: Aer comhbhrúite, gás támh

     --  Raon Brú Oibriúcháin: -100kPa ~ 1.0MPa (folús comhoiriúnach, buntáiste thar VM2)

     --  Teocht Comhthimpeallach & Meánach: -5 ~ +60 ℃ (ní cheadaítear icing inmheánach)

     --  Snáithe an Phoirt: Rc1/8 (01); roghnach NPT1/8 (N01), G1/8 (F01)

     --  Feidhmíocht Sreafa: Achar trasghearrtha éifeachtach 7mm², CV = 0.38

     --  Meáchan Glan: Bunsamhail chaighdeánach 110g

     --  Leagan Amach Píobáin: Taobhphort (01), bunphort (00)

     --  Bealadh: Saor ó bhealú; ISO VG32 lubrication ola tuirbín roghnach

     -- Uasmhinicíocht Aistrithe: 60 timthriall/nóiméad do bhrúchnaipe/ghníomhairí sorcóir; 6 thimthriall/nóiméad do chinn snaidhmeanna / roghnóireachta

     --  Friotaíocht turrainge & creathadh: friotaíocht tionchair 1000m/s², friotaíocht creathadh 70m/s² (grád tionsclaíoch trom)

  2. Toisí Foriomlána Amuigh (mm)

     --  Leagan port taobh: 18 × 30 × 57

     --  Leagan bunphoirt: 18 × 30 × 62

  3. Sainmhíniú & Loighic Chuarda 3-Port

     -- Port 1(P): Príomh-ionraon soláthair aeir

     --  Port 2(A): Rialú port aschuir an chomhartha

     --  Port 3(R): Port sceite

     --  NC Loighic De ghnáth dúnta: Neamhghníomhaithe → P gearrtha amach ó A, A ceangailte le sceite R; Tar éis gníomhú → nascann P le A, dícheanglaíonn A sceith R

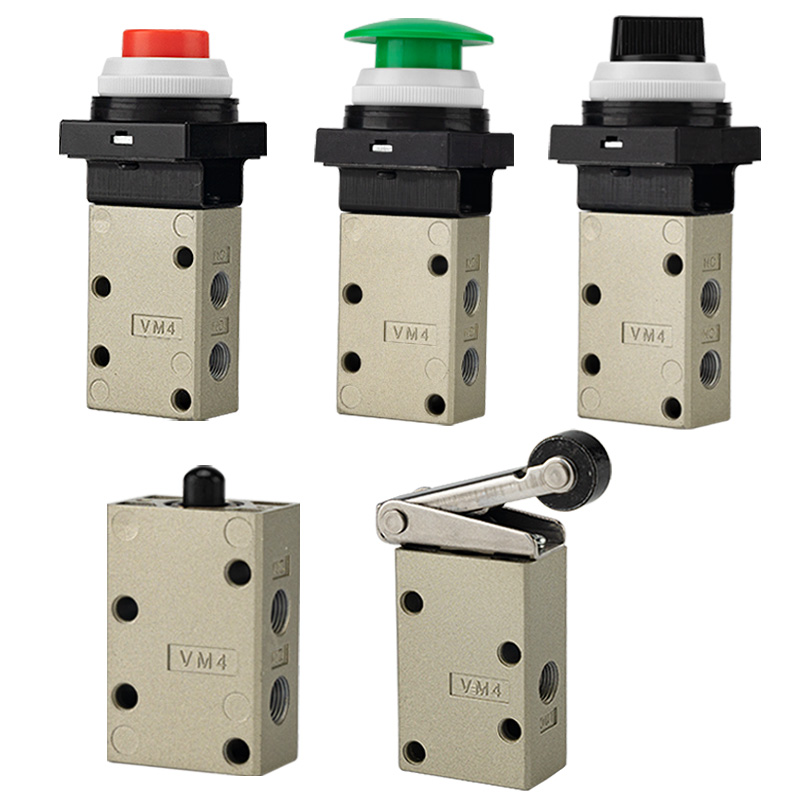

Raon iomlán de Chinn Gníomhróra Idirmhalartaithe

  1. Cineál Lever Roller (Is Coitianta le haghaidh Braite Teorainn Stróc)

     -- VM431: Luamhán sorcóir plaisteach caighdeánach POM

     -- VM431S: Luamhán sorcóir cruach cruaite le haghaidh oibriú leanúnach trom abrasion-resistant

     -- VM432: Luamhán sorcóir frith-aisiompaithe aontreo chun deireadh a chur le mífheidhmiú truicear droim ar ais

 2. Cineál plunger Díreach

     -- VM430: Samhail bonn plunger díreach caighdeánach, tacaíonn sé le ceangaltáin actuator speisialta saincheaptha

  3. Ceannairí Stad Éigeandála Brúchnaipe & Muisiriún (Jog Hand & Interlock Sábháilteachta)

     -- VM432: Brúchnaipe caighdeánach cothrom

     -- VM432Y: Ceann beacán buí ard-infheictheachta le haghaidh stad éigeandála

     -- VM432R: Cnaipe stad éigeandála muisiriún dearg

     -- VM432G: cnaipe brú táscaire glas

  4. Knob / Roghnóir / Actuators Sábháilteachta Inghlasáilte

     -- VM434: knob roghnóir rothlacha 2-suíomh / 3-suíomh

     -- VM435: Brúchnaipe inghlasáilte chun truicearáil bhréagach thaisme a chosc

     -- VM436: Scoránaigh actuator luamhán hinge

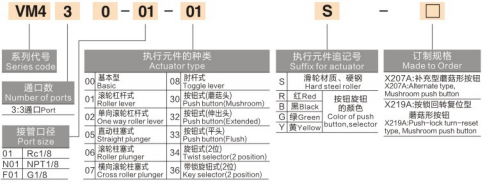

Míniú Cód Samhail

 1. (Sampla: VM431-01-01S)

     -- VM431: Ciorcad 3-phort + actuator luamhán sorcóir

     -- 01: Cód snáithe calafoirt (Rc1/8=01; N01=NPT1/8; F01=G1/8)

     -- 01: Leagan amach píobaireachta taobh an phoirt (00 = leagan amach bun an phoirt)

     -- S: Rolla cruach cruaite (gan iarmhír = sorcóir plaisteach caighdeánach POM)

     -- Marc iarmhír datha: Y = muisiriún buí, R = muisiriún dearg, G = cnaipe glas

  2. Múnlaí Caighdeánacha Coitianta

     -- VM431-01-01A: luamhán sorcóir POM 3-phort, port taobh Rc1/8 (múnla ilchuspóireach uilíoch)

     -- VM431S-01-01A: sorcóir cruach cruaite 3-chalafort, coinníollacha oibre tromshaothair-resistant a scríobadh

     --  VM430-01-00A: plunger díreach 3-phort, port bun le haghaidh cóimeála actuator saincheaptha

     -- VM432Y-01-01A: Comhla stad éigeandála ceann muisiriún buí 3-chalafort

Buntáistí Táirge Croí

     -- Folús dé ultra-leathan & raon brú dearfach: Oibriú cobhsaí ó -100kPa bhfolús suas go dtí 1.0MPa, ag luí leis an bhfolús asaithe agus ciorcaid brú dearfacha caighdeánacha (ní féidir le VM2 tacú le folús)

     -- Tógáil séalaithe poppet iontaofa: Aerdhíonacht den scoth, friotaíocht éillithe deannaigh, freagra tapa agus saol seirbhíse timthriall ultra-fhada

     -- Snáithe caighdeánach Uilíoch Rc1/8: Méid calafoirt glactha go forleathan le haghaidh trealamh uathoibrithe ginearálta le hidirmhalartaithe mór

     - Leagan amach píopaí taobh / bun dé: Leagan amach suiteála solúbtha le haghaidh cruachta painéil dlúth agus trealamh spáis teoranta

     -- Punann actuator sraith iomlán iomlán: Clúdaíonn luamhán sorcóir, plunger, cnaipe brú cothrom, ceann muisiriún datha, cnapán rothlach agus cinn inghlasáilte teorainn stróc, jog láimhe, stad éigeandála agus éilimh rialaithe roghnóir

     - Tógáil láidir tionsclaíoch ar dhleacht trom: Comhlacht comhla miotail soladach, sorcóir cruach cruaite roghnach agus friotaíocht ard turrainge / creathadh do línte táirgeachta leanúnacha géara

     -- Dearadh saor ó chothabháil gan lubrication: Costas oibriúcháin íseal agus timpeallacht chiorcaid aeir glan saor ó ola

Cásanna Iarratais Ghnáthúla Tionscail

     - Brath teorainn stróc trealaimh: Sorcóir & tábla sleamhnáin aiseolas suímh iomlán le actuator luamhán sorcóir

     -- Ciorcaid rialaithe folúis asaithe & scaoilte (oibríocht chobhsaí ag -100kPa brú diúltach)

     -- Tástáil jog láimhe & coimisiúnú trealaimh trí ghníomhairí brúchnaipe painéil

     -- Comhghlasáil éigeandála sábháilteachta meaisín: Ceann muisiriún buí / dearg le haghaidh múchadh tapa ciorcad aeir

     -- Aistriú aeroibrithe Jig & daingneáin le haghaidh lúba clampála / díchlampála

     -- Innealra pacáistithe, priontála agus teicstíle rialaithe truicear meicniúil ard-minicíochta

     -- Aiseolas comhartha suímh stáisiúin oibre beaga uathoibrithe agus ciorcaid chomhghlasála sábháilteachta meicniúla

Tábla Comparáid Roghnúcháin: Sraith VM1 / VM2 / VM4

Achoimre ar Phianbhreith a hAon

     Tá comhla meicniúil poppet meánach SOLH VM4 feistithe le calafort Rc1/8 uilíoch, cumas sreafa CV = 0.38, comhoiriúnacht brú iomlán ~ 1.0MPa i bhfolús, séalaithe poppet iontaofa, actuators iomlán in-idirmhalartaithe agus leagan amach píopaí taobh dé / bun, ag feidhmiú mar an comhla rialaithe meicniúil meánach is fearr le haghaidh gach coinníollacha oibre a éilíonn oibriú bhfolús, friotaíocht abrasion agus feidhmíocht chobhsaí fadtéarmach.
