Branda: SOLH le Richge Technology

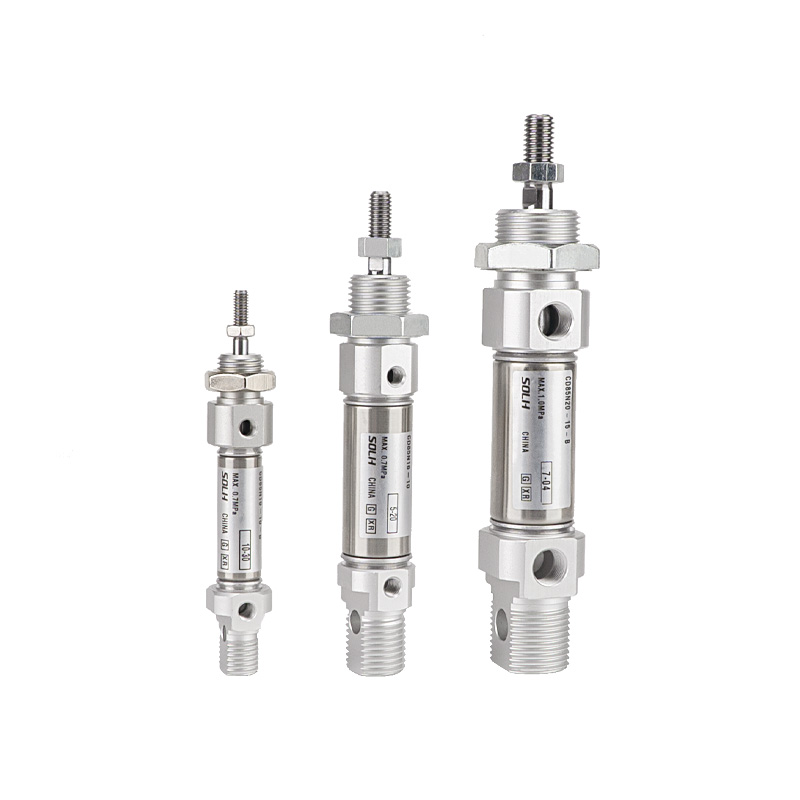

Comhlíonann mionsorcóir cruach dhosmálta sraith SOLH C85 caighdeán idirnáisiúnta ISO 6432, raon tollaidh φ8 ~ 25mm. Gnéithe: imlíne dhlúth, friotaíocht creimeadh, feidhmíocht ardluais & ard-minicíochta, oibriú saor ó ola. Imscaradh go forleathan i dtrealamh uathoibrithe bia, cógaisíochta, leictreonaice agus aeroibrithe ginearálta.
1. Caighdeán: ISO 6432 (φ8–φ25), toisí gléasta uilíoch do mhargadh mionsorcóir domhanda.
2. Ábhar: 304 bairille cruach dhosmálta, slat loine agus cnó glasála; meirge-cruthúnas, oiriúnach do dhálaí oibre tais, aigéad lag agus alcaile lag.
3. Struchtúr: Teorainneacha deiridh rolla-crimped, slat ceangail saor in aisce, cruth díreach sorcóireach, méid beag agus meáchan éadrom.
4. Leaganacha Oibriúcháin
-- Ag gníomhú di le slat singil (Caighdeánach)
-- Ag gníomhú di singil (filleadh an earraigh / síneadh earraigh)
- Sorcóir sioncrónach slat dúbailte
-- C85K Cineál slaite neamh-rothlach
5. Cushion: mhaolú rubair caighdeánach; mhaolú aer (iarmhír C) roghnach do φ10–25 chun an tionchar faoi ghluaisne ardluais a laghdú.
6. Séalaithe: Séala déthreo speisialta le groove taiscumar ola, brú tosaithe íseal, saol seirbhíse fada faoi riocht oibre saor ó ola.
7. Brath Seasaimh: Fáinne maighnéadach tógtha (cód D) roghnach; modhanna suiteála lasc maighnéadach: A = groove rian, B = groove banna cruach.

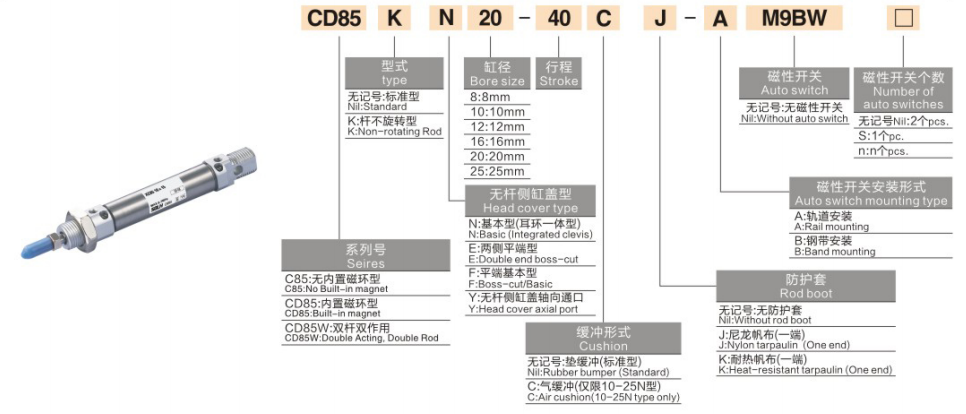

1. Sampla Samhail:CD85N25-100C-B
|
Deighleog |
Cód |
Sainmhíniú |
| C85 |
Sraith Bunús |
Sorcóir mion cruach dhosmálta ISO6432 |
|
D |
Rogha Maighnéad |
D= Fáinne maighnéadach ionsuite; Bán=Gan maighnéad |
| N/F/E/K |
Cód Athraithe |
N=Cineál bunúsach comhtháite clevis F= Cineál foirceann cothrom E=Aisteoireachta aonair K= Slat neamhrothlach |
|
25 |
Méid Tórraimh (mm) |
8,10,12,16,20,25 |
|
100 |
Fad Stróc |
uas. 400mm le haghaidh gníomhú dúbailte |
|
C |
stuáilte |
Cuasán Bán=Rubair; C=Aeir mhaolú (φ10~25 ar fáil) |
|
B |
Athraigh Mount |
A= Rian rian; B= groove banda cruach |
2. Sampla Tagartha Ordaithe:CD85N16-50
-- Cineál bunúsach, tolladh 16, stróc 50, maighnéad ionsuite, stuáilte rubair.
|
Mír Paraiméadar |
Sonraíocht |
| Méideanna Bore |
φ8,10,12,16,20,25 mm |
| Brú Oibriúcháin |
0.1–1.0MPa; Íosbhrú tosaithe: 0.05MPa |
| Brú Cruthúnas |
1.5MPa |
| Teocht Chomhthimpeallach |
-10~+70℃；-10~+60℃ le haghaidh maighnéad feistithe samhail |
| Luas loine |
50–1500mm/s, oiriúnach le haghaidh cómhalartaithe ardmhinicíochta |
| stuáilte |
mhaolú rubair caighdeánach; mhaolú aeir roghnach (φ10–25) |
| Snáithe Aerphort |
M5×0.8 (φ8–16); G1/8 (φ20–25) |
| Bealadh |
Tacaítear le hoibríocht réamh-greased, saor ó ola |
| Caoinfhulaingt Stróc |
±1.0 mm |
| toll (mm) |
Sá (N) |
Tarraingt Fórsa (N) |
Tagairt Ualach Cothrománach (kg) |
|
8 |
30 |
27 |
1.5 |
| 10 |
47 |
43 |
2.3 |
| 12 |
68 |
62 |
3.4 |
| 16 |
121 |
110 |
6.0 |
| 20 |
188 |
172 |
9.4 |
| 25 |
294 |
270 |
14.7 |
1. Roghanna Gléasta ISO6432
-- N: Cineál bunúsach le clevis comhtháite (Is Coitianta)
-- F: Gléasta aiseach deireadh comhréidh
-- L: Feiste coise singil / M: Feisteas coise dúbailte
-- G: Flange mount
-- NU: Trunnion clevis gléasta
2. Príomhleaganacha Díorthaigh
-- CD85: Le fáinne maighnéadach ionsuite, comhoiriúnach le braiteoirí maighnéadacha
-- C85K: Slat loine cearnach neamh-rothlach, suíomh frith-throid
-- C85E: Gníomhú aonair (filleadh an earraigh / síneadh an earraigh)
-- CWCD85E: Sorcóir dúbailte ag gníomhú di le slat dúbailte, tairiscint shioncrónach
1. ✅ Na hócáidí is fearr le haghaidh C85
-- Tionscal bia, cógaisíochta & leictreonaic: Cruach dhosmálta, grád glan, frith-chreimeadh
-- Timthriallta ardluais & ardmhinicíochta: 50-1500mm/s cómhalartach gearr-stróc
- Leagan amach trealaimh dhlúth: φ8-25 comhlacht caol sorcóireach
- Timpeallacht ceardlainne tais & beagán creimneach
-- Éileamh idirmhalartaithe domhanda: toise uilíoch ISO6432 le haghaidh athsholáthar díreach
1. Roghnú leadránach: Ríomh sá & ualach cothrománach, cúlchiste ≥50% corrlach sábháilteachta; roghnaigh tolladh níos lú le haghaidh oibriú minicíocht níos airde.
2. Deimhniú stróc: Cuir corrlach 10-20mm breise leis; stróc uasta 400mm.
3. Roghnú cumraíochta
-- Maighnéad ionsuite: cuir cód D leis
-- Laghdú tionchair ardluais: roghnaigh mhaolú aer iarmhír C
- Riachtanas frith-twist: roghnaigh K leagan neamh-rothlach
- Foirm gléasta meaitseála: N/F/L/M/G de réir struchtúr an trealaimh
Tá mionsorcóir cruach dhosmálta SOLH C85/CD85 ISO6432 idirmhalartaithe go hiomlán le sraith SMC allmhairithe, tacaíonn sé le hoibriú ardluais saor ó ola, modhanna gléasta iolracha agus slat frith-rothlach roghnach, actuator líneach idéalach le haghaidh bia, línte táirgeachta uathoibrithe leighis agus leictreonacha.
