CKG1 (CKP1) Sorcóir Clamp Sraith | Sorcóir Dualgas Trom Slat-Shlat le Lasca Frith-mhaighnéadacha

Branda: SOLH le Richge Technology

1. Forbhreathnú Táirge & Difríochtaí Lárnach Struchtúrtha

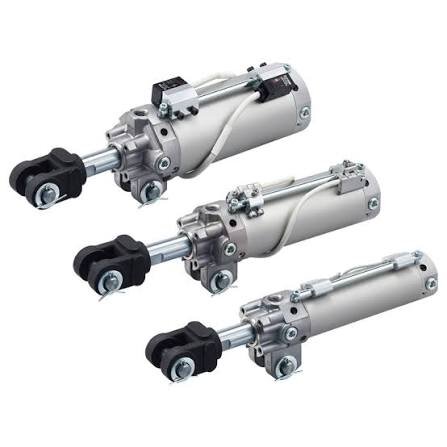

     Is sorcóirí clampála tromshaothair slat-shuiteáilte iad an tsraith SOLH CKG1/CKP1 atá saindeartha le haghaidh táthú agus timpeallachtaí trasnaíochta maighnéadach láidir. Ar fáil i méideanna tollaidh φ40/50/63mm le strócanna caighdeánacha ó 50mm go 200mm, tá an tsraith seo feistithe le lasca maighnéadacha réimse maighnéadach frith-láidir bunaidh a thacaíonn le gléasadh 3-treo. Le struchtúr dlúth éadrom, oibriú cobhsaí faoi thraschur maighnéadach dian, fórsa clampála trom agus luas gluaisne inchoigeartaithe, tá sé infheidhme go foirfe maidir le daingneáin táthú stua / spot-táthú, socrú uirlisí meaisín agus stáisiúin clampála uath-ualaigh trom. Tá an tsraith roinnte ina dhá mhúnla: CKG1 le fáinní maighnéadacha caighdeánacha tógtha agus CKP1 le fáinní maighnéadacha tógtha ard-chumhachta do riachtanais frith-mhaighnéadacha éagsúla.

1.1 Rannán Feidhmeach Sraith

     • CKG1 (Fáinne Caighdeánach Maighnéadach): Meaitseáil le lasca frith-mhaighnéadacha D-P3DWA / D-P4DW. Oiriúnach do ghnáth-thimpeallachtaí maighnéadacha láidre agus do chásanna splancscáileán táthú stua. Cóid roghnacha splancscáileán: -XC88 / -XC89 / -XC91, ag seachadadh feidhmíocht frith-chur isteach éifeachtach ó thaobh costais agus cobhsaí do stáisiúin táthú traidisiúnta.

    • CKP1 (Fáinne Maighnéadach Ardchumhachta): Feistithe le fáinní maighnéadacha láidir tógtha feabhsaithe agus comhoiriúnach le lasca frith-mhaighnéadacha ard-ghrád D-P79WSE / D-P74L / Z. Soláthraíonn sé cumas trasnaíochta frith-mhaighnéadach níos láidre agus ionduchtú comhartha níos cobhsaí, atá oiriúnach do dhálaí oibre táthú ard-réimse maighnéadach agus ard-minicíochta.

1.2 Struchtúr Uathúil Slat-Feistithe

     Tá an tslat gléasta lasc maighnéadach deartha go lárnach ar thaobh an tslat loine, ag tacú le suiteáil 3-threo (barr / clé / ar dheis). Seachnaíonn an leagan amach leabaithe trasnaíocht daingneáin agus imbhualadh meicniúil, ag cinntiú sreangú solúbtha agus braite comhartha cobhsaí i leagan amach daingneáin táthú dlúth.

1.3 Uasghrádú Dlúth & Dearadh Idirmhalartaithe

     Giorraíonn struchtúr comhlacht sorcóra optamaithe an fad iomlán de 7mm do mhúnla CKP1-40, le laghdú 7% ar an meáchan iomlán. Meáchan an tsamhail φ63-150mm ach 1.82kg. Toisí suiteála go hiomlán idirmhalartaithe le sraith CK1 traidisiúnta d'aois, ag réadú athsholáthar díreach agus uasghrádú gan struchtúir daingneáin a mhodhnú.

1.4 Feidhmíocht Trom-Dleachta & Buan

     Glacann sé struchtúr déthreo inrialaithe ag gníomhú di dúbailte le maolán aeir deiridh dúbailte le haghaidh clampála cobhsaí agus scaoileadh tairiscint. Déantar an tslat loine faoi chóireáil crua chrome plating, agus glacann an comhlacht sorcóra próiseas crua anodizing, ag baint amach friotaíocht caitheamh den scoth agus friotaíocht tionchair. Déanann dearadh saor ó ola oiriúnú do thimpeallachtaí glana agus do dhálaí oibre táthúcháin crua le cothabháil íseal.

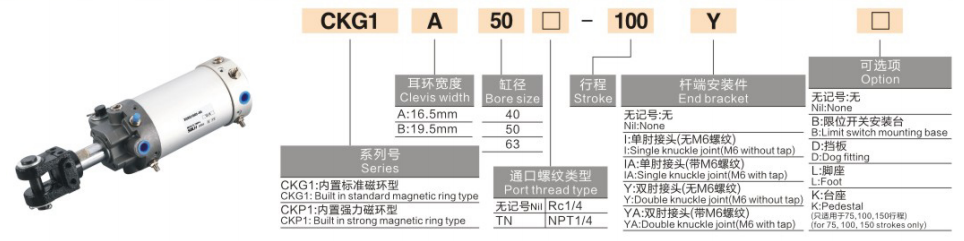

2. Rialacha Ainmniúcháin Eiseamláireacha & Samplaí Ordaithe a chomhlánú

  1. Samplaí Samhail tipiciúla: CKG1A63-50YZ-P4DWL, CKP1B40-75Z-P79WSE

 2. Samplaí Ordú Caighdeánach

     • CKG1 Cumraíocht Mhaighnéadach Chaighdeánach: CKG1A63-50YZ-P4DWL (Fáinne maighnéadach caighdeánach, leithead súl 16.5mm, tolladh φ63, stróc 50mm, slat-suite, le lasc frith-mhaighnéadach P4DWL)

     • Cumraíocht Maighnéadach Ard-chumhachta CKP1: CKP1B40-75Z-P79WSE (Fáinne maighnéadach ardchumhachta, leithead súl tromshaothair 19.5mm, tolladh φ40, stróc 75mm, gléasta le slat, le lasc frith-mhaighnéadach ard-ghrád P79WSE)

3. Paraiméadair Theicniúla Ginearálta (20 ℃, 0.5MPa Coinníoll Caighdeánach)

  3.1 Sonraíochtaí Bunúsacha

     • Mód Oibriúcháin: Gníomhú dúbailte (clampáil / scaoileadh déthreo inrialaithe)

     • Raon Brú Oibre: 0.05~1.0MPa; Brú Cruthúnas: 1.5MPa

     • Teocht Chomhthimpeallach: -10 ℃ ~ 60 ℃ (le lasc maighnéadach); -10 ℃ ~ 70 ℃ (gan athrú)

     • Luas Oibriúcháin loine: 50 ~ 300mm / s (rialachán luas snáithe, comhlacht sorcóra neamhbhrúite)

     • Mód Maoláin: Maolán aeir caighdeánach dúbailte; maolán aeir feabhsaithe dúbailte roghnach (-X1515)

     • Mód Lubrication: Oibríocht saor ó ola

     • Gné Athraigh Maighnéadach: Dearadh réimse maighnéadach gairmiúil frith-láidir, suiteáil eisiach 3-treo suite le slat

3.2 Fórsa Clampála Teoiriciúil (Aonad: kN @0.5MPa)

3.3 Meáchan Táirge (Aonad: kg @ Stróc 100mm)

4. Meaitseáil Athraigh Maighnéadach Frith-Láidre (Bunbhuntáiste Croí Cineál Slat-Mounted)

     Suiteáil & Buntáistí Comhshaoil: Tacaíonn an struchtúr slat lasc comhtháite le suiteáil treallach 3-threo, rud a sheachnaíonn go héifeachtach carnadh slaig táthú agus trasnaíocht meicniúil daingneáin. Glacann na lasca comhoiriúnaithe dearadh gairmiúil splancdhíonach agus deannach-dhíonach, ag oiriúnú go hiomlán do thimpeallachtaí oibre táthúcháin crua agus casta le haschur comhartha cobhsaí agus iontaofa.

5. Cásanna Iarratais tipiciúla

     • Stáisiúin Daingneáin Táthú: Speisialaithe le haghaidh táthú stua agus clampáil workpiece táthú spot, suíomh splancscáileán-cruthúnas agus socrú uirlisí táthú. Réitíonn dearadh gairmiúil frith-mhaighnéadach agus frith-splanc fadhbanna sruth comhartha agus teip i dtimpeallachtaí maighnéadacha láidre.

     • Uirlis Meaisín & Ionad Meaisínithe: I bhfeidhm ar shocrú workpiece trom-ualach, clampáil múnla agus gearr-stróc suíomh beacht. Cinntíonn fórsa clampála ard agus cumas frith-sraonadh den scoth caoinfhulaingt próiseála cobhsaí.

     • Stáisiúin Uathoibrithe Troma: Oiriúnach do chlampáil phailléid trom, teorannú aistrithe agus suíomh meicníochta smeach. Seachadann sé gníomh timthriallach comhsheasmhach agus cobhsaí le friotaíocht láidir trasnaíochta comhshaoil.

     • Limistéir Oibre Láidir Maighnéadacha Allamuigh: Foirfe do stáisiúin a mheaitseáil le leictreamaighnéid, clampáil in aice le mótair ard-minicíochta agus suite i gcriosanna trasnaíochta maighnéadacha láidir. Ráthaíonn lasca frith-mhaighnéadacha tiomnaithe comharthaí suímh iontaofa 100%.

6. Comparáid Thapa Sraith CKG1 vs CKP1

7. Treoir Thapa Roghnúcháin 3 Chéim

   1. Roghnú Méid Bore: Roghnaigh méid tolladh bunaithe ar ualach clampála iarbhír. Lean an riail: fórsa clampála teoiriciúil ≥ ualach iarbhír × 1.5 fachtóir sábháilteachta. φ40 le haghaidh ualach éadrom, φ50 le haghaidh ualach meánach, φ63 le haghaidh coinníollacha oibre ualach trom.

   2. Roghnú Stróc: Raonta caighdeánach stróc ó 50mm go 200mm. Cuir corrlach stróc breise 5 ~ 10mm in áirithe de réir airde an phíosa oibre chun cur isteach meicniúil a chosc le linn gníomhaíochta clampála.

   3 . Comhoiriúnú Cumraíochta

￮ Fáinne Maighnéadach & Athraigh: Roghnaigh CKG1 + P4DW do ghnáth-thimpeallachtaí táthú; roghnaigh CKP1 + P79WSE do stáisiúin táthú ard-minicíochta agus ard-cur isteach.

￮ Sonraíocht Leithead na Súl: C=12.5mm le haghaidh spás suiteála caol; A=16.5mm le haghaidh gnáthúsáide ginearálta; B=19.5mm do chásanna clampála tromualach.

Achoimre ar Phianbhreith a hAon

     Is réitigh aeroibrithe gairmiúla frith-mhaighnéadacha do thionscail táthú iad na sorcóirí clampáin tromshaothair sraith SOLH CKG1/CKP1, ina bhfuil suiteáil lasc 3-treo, oibriú saor ó ola, maolán aeir caighdeánach agus méid suiteála idirmhalartaithe. Soláthraíonn CKG1 feidhmíocht mhaighnéadach frith-AC atá éifeachtach ó thaobh costais, agus seachadann CKP1 uasghrádaithe cumas frith-chur isteach AC/DC níos fearr, an dá oiriúnach le haghaidh clampála trom cobhsaí i dtimpeallachtaí maighnéadacha láidre casta agus táthúcháin.
