Branda: SOLH le Richge Technology
Is iad SOLH CM2 / CDM2 sorcóirí cruach dhosmálta caighdeánach JIS B 8356, méid tollta φ20/25/32/40mm. Feidhmíocht suite idir micrea-sorcóirí mion agus sorcóirí caighdeánacha. Buntáistí lárnacha: friotaíocht creimeadh, saol seirbhíse fada, roghanna gléasta éagsúlaithe, aschur dlúth mheán sá. Glacadh go forleathan le haghaidh bia, cógaisíocht, leictreonaic, pacáistiú agus stáisiúin mheán-ualach uathoibrithe glan.
1. Caighdeán: Comhlíonann JIS B 8356, comhlacht cruinn le toisí gléasta uilíoch.
2. Ábhar: 304 bairille cruach dhosmálta, slat loine agus caipíní deiridh, meirge-cruthúnas, resistant a humid, aigéad lag, alcaile lag agus timpeallachtaí glan.
3. Struchtúr: Deireadh caipíní faoi ghlas ag snáitheanna, imlíne cruinn díreach, neart meicniúil ard agus cothabháil éasca.
4. Leaganacha Oibriúcháin
-- CM2B Gníomhach Dúbailte: Soláthar aeir ar an dá cheann, an múnla caighdeánach is coitianta
-- CM2S / CM2T Gníomhach Singil: S= Tuairisceán an Earraigh; T= Síneadh an earraigh, athshocrú uathoibríoch tar éis scoite aeir
-- Slat Dúbailte CM2W: Slat leathnaithe ar an dá thaobh, gluaiseacht sioncronach, taistil éifeachtach faoi dhó
-- Slat Neamh-rothlach CM2K: Slat loine heicseagánach, frith-throscadh le haghaidh suite beacht
5. Cushion: mhaolú rubair caighdeánach; mhaolú aer (iarmhír A) roghnach chun torann tionchair a laghdú faoi luas ard.
6. Séalaithe: Séala déthreo íseal-cuimilte le groove taiscumar ola. Brú tosaigh íseal, oibriú saor ó ola, saol seirbhíse ≥8 milliún timthriall.
7. Brath an tSuímh: Leagan CDM2 atá feistithe le fáinne maighnéadach ionsuite, atá comhoiriúnach le lasca maighnéadacha M9B/A93/Z73 le haghaidh aiseolais ar shuíomh loine.

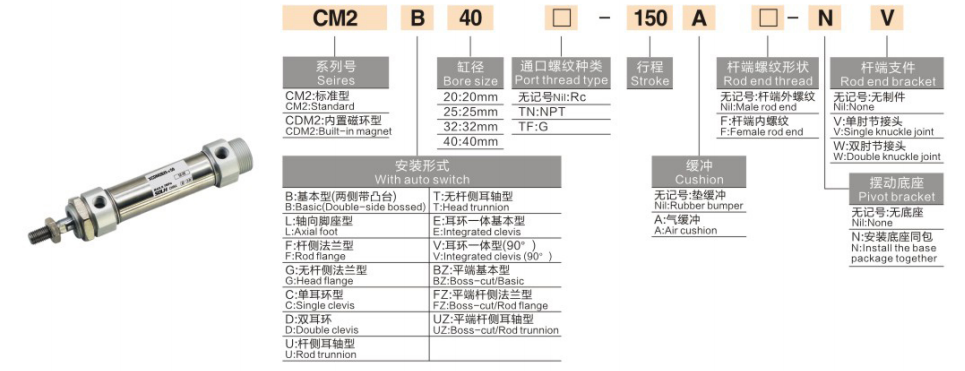

1. Sampla Samhail:CDM2B20-100A-B
|
Deighleog |
Cód |
Sainmhíniú |
| CM2 / CDM2 |
Cód sraitheach |
CM2 = Gan fáinne maighnéadach CDM2 = Fáinne maighnéadach ionsuite |
| B/S/T/W/K |
Cineál Gníomhaíochta |
B=Aisteoireachta Dúbailte S=Tuairisceán Aonair Gníomhach an Earraigh T= Leathnú an Earraigh Aonair Gníomhach W= Slat Dúbailte K=Slat Neamh-rothlach |
| 20/25/32/40 |
Méid Tórraimh (mm) |
φ20/25/32/40 |
|
100 |
Stróc Caighdeánach |
uas. 300mm le haghaidh gníomhú dúbailte Max.100mm le haghaidh aisteoireacht aonair |
|
A |
Rogha stuáilte |
Cuasán Bán=Rubair; A= Cuasán aeir |
|
B |
Athraigh Groove |
A= Rian rian; B = groove banda cruach (úsáidtear go forleathan) |
2. Samplaí Tagartha Ordú Caighdeánach
-- CDM2B25-50-B: Bore25, stróc50, gníomhú dúbailte, maighnéad ionsuite, mhaolú rubair
-- CDM2S32-75-B: Bore32, stroke75, tuairisceán earrach aonair ag gníomhú di
-- CDM2K40-100-B: Bore40, stróc100, slat loine heicseagánach neamh-rothlach
|
Mír Paraiméadar |
Sonraíocht Chaighdeánach |
| Raon Tórraimh |
φ20, 25, 32, 40 mm |
| Brú Oibriúcháin |
Gníomhú dúbailte: 0.1 ~ 1.0MPa Aon aisteoireacht: 0.2 ~ 1.0MPa |
| Brú Cruthúnas |
1.5 MPa |
| Teocht Chomhthimpeallach |
-10 ~ +70 ℃ ；-10 ~ +60 ℃ le haghaidh leagan feistithe le maighnéad |
| Luas loine |
50 ~ 750 mm/s |
| stuáilte |
mhaolú rubair caighdeánach; Aer-mhaolú (A) roghnach |
| Snáithe Aerphort |
RC1/8 (φ20/25/32), RC1/4 (φ40) |
| Bealadh |
Oibríocht réamh-greased, saor ó ola ar fáil |
| Caoinfhulaingt Stróc |
±1.4 mm |
1. CM2B Gníomhach Dúbailte
|
toll (mm) |
Sá (N) |
Tarraingt Fórsa (N) |
Thart. Ualach Cothrománach (kg) |
|
20 |
157 |
141 |
7.8 |
|
25 |
245 |
220 |
12.2 |
|
32 |
402 |
362 |
20.1 |
|
40 |
628 |
565 |
31.4 |
2. CM2S Gníomhach Aonair (Tuairisceán Earraigh @0.5MPa)
|
toll (mm) |
Sá (N) |
Fórsa Filleadh an Earraigh (N) |
Thart. Ualach Cothrománach (kg) |
|
20 |
145 |
25 |
7.2 |
|
25 |
230 |
40 |
11.5 |
|
32 |
380 |
65 |
19.0 |
|
40 |
600 |
100 |
30.0 |
1. Roghanna Gléasta
-- B Bunchineál: Suiteáil dhíreach trí snáitheanna caipín deiridh (is coitianta)
-- L Foot Mount: Socrú lúibín coise aiseach
-- Flange F/G: Feire ar thaobh an tslat / flange taobh an chinn
-- C/D Clevis: clevis singil / clevis dúbailte
-- E Trunnion: Trunnion ceann-taobh le haghaidh luasghluaiseachta
3. Príomhshraith Díorthaigh
-- CDM2B: Gníomhú dúbailte caighdeánach le maighnéad ionsuite
-- CDM2S/T: Filleadh earrach gníomhach aonair / síneadh an earraigh
-- CDM2W: Slat dhúbailte ag gníomhú di
-- CDM2K: Slat loine heicseagánach neamh-rothlach
-- CDM2R: Leagan caol díreach feistithe le haghaidh spás aiseach teoranta
1. Roghnú leadránach: Ríomh sá riachtanach & ualach cothrománach, cúlchiste ≥50% corrlach sábháilteachta; roghnaigh CM2 mar rogha tosaíochta d'fheidhmchláir mheánualaigh.
2. Deimhniú stróc: Cuir corrlach taistil breise 10 ~ 20mm leis; Stróc uasta: gníomhú dúbailte ≤300mm, gníomhú singil ≤100mm.
3. Comhoiriúnú cumraíochta
-- Oibríocht: Ag gníomhú di faoi dhó → B; tuairisceán earraigh aonair ag gníomhú di → S; Riachtanas frith-twist → K
-- Cushion: Cuir iarmhír A (stuasán aeir) leis le haghaidh tairiscint chómhalartach ardluais
-- Aiseolas suímh: Roghnaigh múnla feistithe le maighnéad CDM2, meaitseáil lasca maighnéadacha M9B/A93
Tá sorcóir aeroibrithe babhta cruach dhosmálta caighdeánach SOLH CM2/CDM2 JIS idirmhalartaithe go hiomlán le sraith CM2 allmhairithe, ar fáil i leagan gníomhú di dúbailte, gníomhú aonair, slat dúbailte agus slata neamh-rothlach, roghanna gléasta iolracha, actuator líneach meán-sáite idéalach le haghaidh bia, leighis, leictreonaic agus pacáistiú trealamh uathoibrithe glan.
