Sraith CRA1 Raca & Pinion Rothlach Sorcóir | Sorcóir Luasctha Ardchasmhóiminte & Dualgas Trom

Branda: SOLH le Richge Technology

1. Forbhreathnú Táirge & Príomhghnéithe Struchtúrtha

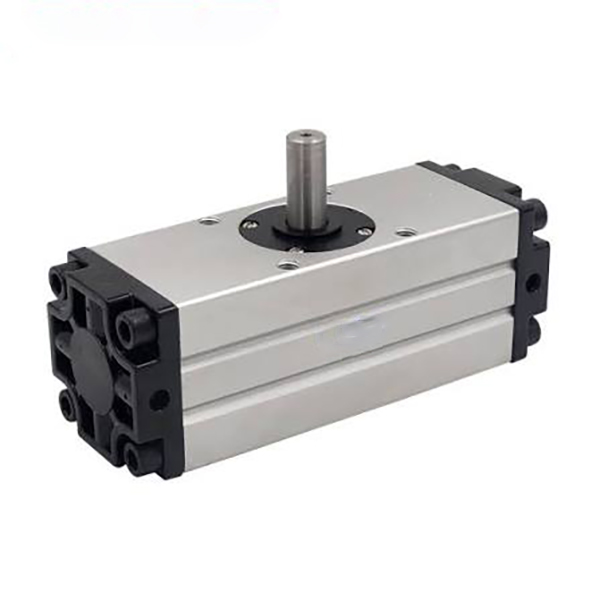

     Is éard atá i sraith SOLH CRA1 ná sorcóir rothlach raca & pinion gairmiúil meánach agus tromshaothair a tógadh le haghaidh tairiscint ascalach ard-chasmhóiminte. Le tarchur raca-agus-pinion dé-loine, mhaolú aeir inchoigeartaithe roghnach, il-stíleanna gléasta agus cineálacha éagsúla seafta aschuir, clúdaíonn an sorcóir seo méideanna tollta ó φ30 go φ100. Déanann sé oiriúnú go foirfe do chásanna ualach trom 10-50kg lena n-áirítear smeach an phíosa oibre, tiomáint comhla tionsclaíoch agus innéacsú stáisiúin throm, ag feidhmiú mar an réiteach rothlach ard-rigidity príomhshrutha do línte táirgeachta uathoibrithe troma.

  1.1 Ard-Rigidity Raca & Pinion Drive

     Ag glacadh le struchtúr tarchurtha raca-agus-pinion sioncrónach dé-loine, seachadann an sorcóir aschur chasmhóiminte cumhachtach agus rigidity struchtúrach eisceachtúil. Déantar an aislash iomlán a rialú laistigh de ≤1 °, agus baineann an leagan tollta φ30 amach náid aislash. Cinntíonn sé cruinneas suímh athrá ultra-ard agus tairiscint rothlacha cobhsaí faoi choinníollacha ualaigh trom.

  1.2 Aschur Ard-chasmhóiminte Super

     Fíoraíonn struchtúr tarchurtha optamaithe feidhmíocht chasmhóiminte atá chun tosaigh sa tionscal. Aschuir an tsamhail tollta φ100 uasta 108N·m chasmhóiminte ag brú aeir 0.5MPa, ag freastal go hiomlán ar éilimh ard-chasmhóiminte maidir le rothlú workpiece trom, tiomáint comhla mór agus innéacsú trealaimh tromshaothair.

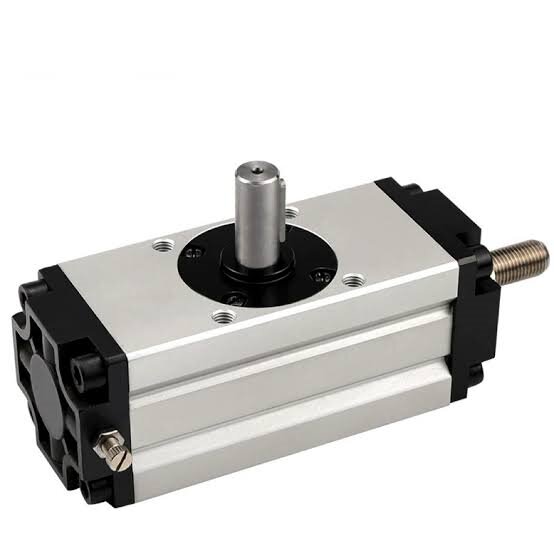

  1.3 stuáilte Aer Inchoigeartaithe Roghnach

     Z-cineál atá feistithe le dé-deireadh struchtúr maolán aeir inchoigeartaithe, a ionsú go héifeachtach tionchar támh le linn oibríocht tosaithe ard-minicíocht, a laghdaíonn creathadh meicniúil agus torann a rith, agus a chosnaíonn trealamh agus workpieces agus a fheabhsú cobhsaíocht oibríocht iomlán agus shaol seirbhíse.

  1.4 Roghanna Éagsúla Gléasta & Seafta

     • Stíleanna Gléasta: Bunúsach (B), Crúibe (L), Flange (F) roghnach, ag tacú le suiteáil solúbtha le haghaidh struchtúir trealaimh éagsúla agus leagan amach spáis.

     • Cineálacha Seafta: Seafta singil (S), Dual seafta (W), Seafta eochrach (Y) ar fáil, ag luí le modhanna nasc ualaigh éagsúla agus riachtanais tarchurtha chasmhóiminte frith-duillín.

  1.5 Struchtúr Dlúth & CRUA

     Laghdaíonn struchtúr feabhsaithe uasghrádaithe leithead an chomhlachta 14% i gcomparáid le sean-mhúnlaí traidisiúnta, rud a shábhálann spás suiteála go mór. Deartha le grooves braite dé-thaobh le haghaidh gléasta solúbtha ar lasca maighnéadacha sraith D-M9. Ráthaíonn comhlacht sorcóir anodized crua agus comhpháirteanna séalaithe ard-chaitheamh-resistant oibriú cobhsaí fadtéarmach.

  1.6 Gan Ola & Saol Seirbhíse Fada

     Déanann dearadh caighdeánach oibríochta saor ó ola oiriúnú do cheardlanna glan agus dálaí oibre tionsclaíocha ginearálta gan cothabháil lubrication breise. Leathnaíonn rónta caitheamh-resistant préimhe agus comhlacht sorcóra frith-chreimeadh go mór an saol oibre leanúnach le haghaidh oibriú timthriallach go minic.

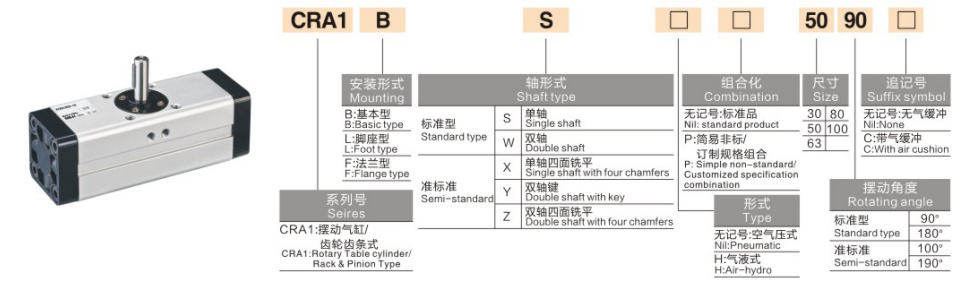

2. Rialacha Ainmniúcháin Eiseamláireacha & Samplaí Ordaithe a chomhlánú

  1. Samplaí Samhail tipiciúla: CRA1BS50-90Z, CDRA1BL80-180Z

  2. Samplaí Ordú Caighdeánach

     • Múnla Caighdeánach Neamh-mhaolánach: CRA1BS50-90 (φ50 tolladh, swing 90°, seafta singil, cineál bunúsach, gan fáinne maighnéadach)

     • Múnla Maoláin Trom-Dleachta: CDRA1BL80-180Z (φ80 tolladh, luascadh 180°, dé-seafta, gléasadh coise, fáinne maighnéadach & dé-mhaolú aer)

3. Paraiméadair Theicniúla Ginearálta (20 ℃, 0.5MPa Coinníoll Caighdeánach)

  3.1 Sonraíochtaí Bunúsacha

     • Mód Oibriúcháin: Raca ag gníomhú di faoi dhó & tiomáint pinion

     • Sreabhán Oibre: Aer comhbhrúite (oibríocht saor ó ola)

     • Teocht Chomhthimpeallach: 0 ℃ ~ 60 ℃ (timpeallacht saor ó oighear)

     • Raon Brú Oibre: 0.1~1.0MPa; Brú Cruthúnas: 1.5MPa

     • Cúltaca: ≤1° (baineann an tolladh φ30 aislash nialasach)

     • Caoinfhulaingt Uillinn Swing: 0~+4°

     • Mód Maoláin: Cuasán aeir inchoigeartaithe neamh-mhaolánach / dé-deireadh (cineál Z)

     • Athraigh Maighnéadach: Ag luí le sraith D-M9, gléasta groove dé-thaobh

  3.2 Príomhthábla Paraiméadar Feidhmíochta (@0.5MPa)

4. Croí-Treoirlínte Cumraíochta & Roghnúcháin

  4.1 Roghnú Méid Tóra (Bunaithe ar Chasmhóiminte & Luchtaigh)

     • φ30: Aschur chasmhóiminte 3.5N·m, atá oiriúnach d'fheidhmchláir micrea-mheán-ualaigh (≤10kg) mar lascadh comhla beag agus innéacsú stáisiúin mhionsamhlacha.

     • φ50: 9.3N·m aschur chasmhóiminte, oiriúnach le haghaidh ualach mheán éadrom (10-20kg) workpiece 90 ° smeach agus suite treo.

     • φ63: Aschur chasmhóiminte 17.0N·m, a mheaitseálann go foirfe do chúraimí stiúrtha stáisiúin mheán-ualaigh (20–30kg) agus rothlú comhpháirteanna.

     • φ80: Aschur chasmhóiminte 32.0N·m, infheidhme maidir le huirlisiú mór ualach meánach (30–40kg) agus suíomh rothlach daingneáin.

     • φ100: 108N·m aschur sár-chasmhóiminte ard, tiomanta do rothlú meicniúil trom-ualach (40–50kg) agus cásanna tiomána comhla tionsclaíochta móra.

  4.2 Roghnú Uillinn Swing

     • 90° Uillinn Chaighdeánach: Deartha le haghaidh smeach dronuillinn agus stiúrtha ingearach, a úsáidtear go forleathan i luchtú / díluchtú workpiece agus aistriú stáisiúin orthogonal.

     • 180° Uillinn Chaighdeánach: Oiriúnach do rothlú leath-timthriall agus smeach iomlán an phíosa oibre, ag baint amach suíomh stáisiún déthreo agus oibríocht aisiompaithe.

     • Uillinn Speisialta 100° / 190°: Uillinneacha neamhchaighdeánacha saincheaptha le haghaidh trealamh speisialta agus riachtanais tairiscint stáisiúin phearsantaithe.

  4.3 Maolán & Roghnú Cumraíochta Feidhme

     • Z Aer-mhaolú: Éigeantach maidir le coinníollacha oibre ard-minicíochta agus tromshaothair, deireadh a chur go héifeachtach le tionchar deiridh, cruinneas suímh a chobhsú agus torann oibriúcháin a laghdú.

     • Leagan Fáinne Maighnéadach CDRA1: Fáinne maighnéadach ionsuite le haghaidh suiteáil lasc sraith D-M9, ag tacú le haiseolas comhartha suímh fíor-ama agus rialú nascála PLC uathoibrithe.

     • Meaitseáil Cineál Seafta: Seafta aonair (S) d'iarratais uilíocha ginearálta; seafta dé (W) le haghaidh tiomána sioncrónach déthreo; seafta eochrach (Y) le haghaidh ard-éilimh frith-chasmhóiminte agus nasc frith-duillín.

5. Cásanna Iarratais tipiciúla

     • Flipping workpiece Trom: Smeachán iontaofa 90 ° / 180 ° agus suite do phíosaí oibre 10-50kg ar uirlisí meaisín agus línte iompair uathoibrithe, le rigidity ard agus backlash íseal le haghaidh athghluaiseacht beacht.

     • Tiomáint Comhla Tionsclaíoch: Feidhmeach maidir le hoscailt agus dúnadh uathoibríoch agus rialú iargúlta ar chomhlaí píblíne mór-trastomhas cosúil le comhlaí féileacán agus comhlaí liathróid, ag soláthar fórsa tiomána ard-chasmhóiminte cobhsaí.

     • Innéacsú Uathoibrithe Trom-Dleachta: Úsáidtear é le haghaidh innéacsú beachtas 90 ° / 180 ° agus suíomh seasta táblaí rothlacha troma agus daingneáin uirlisithe i stáisiúin tionóil agus braite.

     • Siúntaí Robotic Trom: Feidhmíonn sé mar aonad tiomána rothlacha do joints robot trom agus éifeachtóirí deiridh, ag freastal ar ard-rigidity agus ard-ualach riachtanais luascáin.

     • Loighistic & Trealamh Pacáistithe: Ideal do bhosca ábhar trom agus do stiúradh pailléid, cruachta agus suite, ag oiriúnú do choinníollacha oibre timthriallach ard-minicíochta fadtéarmacha.

6. Treoir Thapa Roghnúcháin 3 Chéim

     1. Daingniú Bore: Ríomh an chasmhóimint iarbhír bunaithe ar mheáchan workpiece agus ga uainíochta le fachtóir sábháilteachta ≥2. Roghnaigh φ30 le haghaidh ≤10kg, φ50 le haghaidh 10–20kg, φ63 le haghaidh 20–30kg, φ80 le haghaidh 30–40kg, φ100 le haghaidh 40–50kg.

     2. Deimhniú Uillinn: Roghnaigh 90 ° le haghaidh stiúrtha dronuillinn / smeach, 180 ° le haghaidh aisiompú leath-timthriall, agus uillinneacha speisialta 100 ° / 190 ° le haghaidh éilimh ghluaisne saincheaptha.

     3 . Daingniú Feidhm: stuáilte aer Z a threalmhú le haghaidh oibríocht ualach trom ard-minicíochta; roghnaigh leagan maighnéadach CDRA1 le haghaidh rialú aiseolais comhartha; seafta eochair-Y a ghlacadh le haghaidh nasc frith-duillín ard-chasmhóiminte.

Achoimre ar Phianbhreith a hAon

     Seachadann an sorcóir rothlach raca & pinion sraith SOLH CRA1 ard-chasmhóiminte, backlash ultra-íseal agus feidhmíocht maolánach aeir roghnach, ag soláthar réitigh rothlacha cruinneas ard-rigidity, cobhsaí agus marthanach do 10-50kg meán agus tromshaothair tionsclaíochta flipping, innéacsú agus iarratais tiomána comhla.
