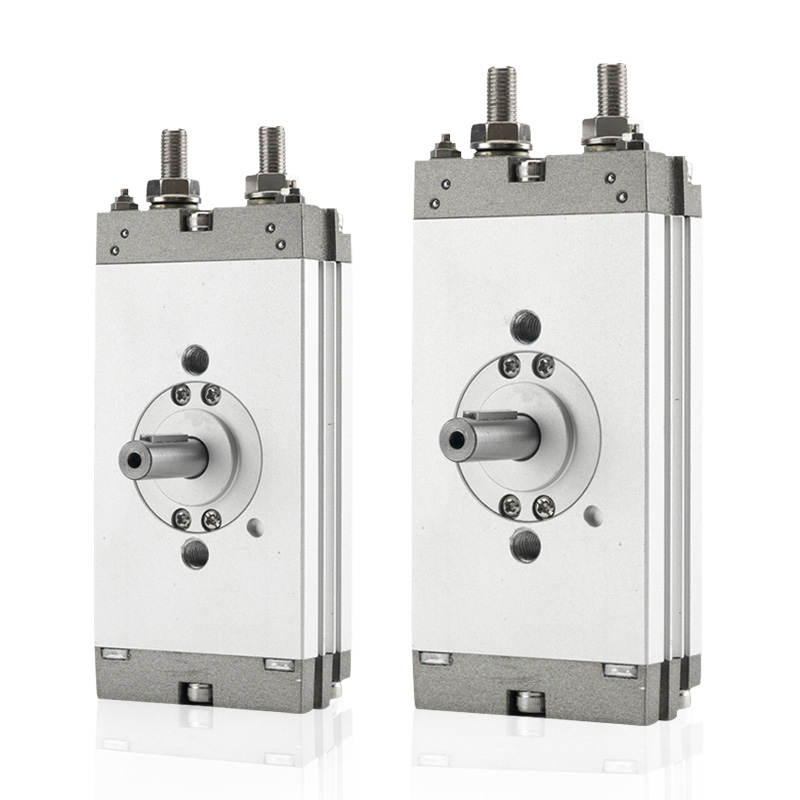

Sraith CRQ2 Ultra-Thin Raca & Pinion Rothlach Sorcóir | Sorcóir Swing Dlúth Zero Backlash

Branda: SOLH le Richge Technology

1. Forbhreathnú Táirge & Buntáistí Croí

     Is sorcóir rothlach ultra-tanaí raca & pinion árasán é an tsraith SOLH CRQ2 a bhfuil struchtúr náid-ais-aisbheart dé-loine aige. Le airde coirp ultra-íseal agus dearadh gléasta flange comhtháite, tacaíonn sé le 90 ° / 180 ° / 360 ° uillinneacha raon leathan luascadh agus clúdaíonn sé méideanna tollta ó φ10 go φ40. Optamaithe le haghaidh leagan amach trealaimh spás-teoranta, seachadann an sorcóir seo feidhmíocht rothlach ard-chruinneas agus cobhsaí le haghaidh innéacsú éadrom & meán-dleachta, stáisiúin smeach agus rothlach, ag feidhmiú mar an réiteach rothlacha dlúth is fearr le haghaidh 3C, pacáistiú agus trealamh uathoibrithe leighis.

2. Sonraíochtaí Teicniúla Comhlánaigh

 2.1 Bunpharaiméadair

     • Méid Tórraimh: φ10/φ15/φ20/φ30/φ40 (Struchtúr árasán ultra-tanaí)

     • Mód Oibriúcháin: Raca ag gníomhú di faoi dhó & tiomáint pinion

     • Raon Brú Oibre: 0.15~0.7MPa; φ20/φ30/φ40 suas go dtí 1.0MPa

     • Brú Cruthúnas: 1.05MPa

     • Teocht Chomhthimpeallach: 0 ℃ ~ 60 ℃ (timpeallacht saor ó oighear)

     • Bealadh: Oibríocht féin-bhealaithe saor ó ola

     • Cumraíocht Mhaoláin: φ10/φ15 le maolán rubair ionsuite amháin; φ20/φ30/φ40 le maolán dé-rubair + maolán aeir inchoigeartaithe roghnach (iarmhír C)

     • Coigeartú Uillinn: Coigeartú caighdeánach fíneáil ±5 ° trí boltaí deiridh

     • Comhoiriúnacht Maighnéadach: Fáinne maighnéadach ionsuite CDRQ2, comhoiriúnach le lasca sraith D-M9B / D-A93

  2.2 Tábla Casmhóiminte Teoiriciúil (@0.5MPa, N·m)

  2.3 Uillinn Swing Caighdeánach & Raon Adjustable

     • Swing 90°: Raon inchoigeartaithe 80 ° ~ 100 °

     • Swing 180°: Raon inchoigeartaithe 170 ° ~ 190 °

     • 360° Swing Breisithe: Raon inchoigeartaithe 350 ° ~ 370 ° le haghaidh éilimh speisialta lán-uainíochta

  2.4 Sonraíocht Méid an Phoirt

     • φ10/φ15: M5×0.8

     • φ20/φ30/φ40: Caighdeán Rc1/8; Snáithe Roghnach G1/8 & NPT

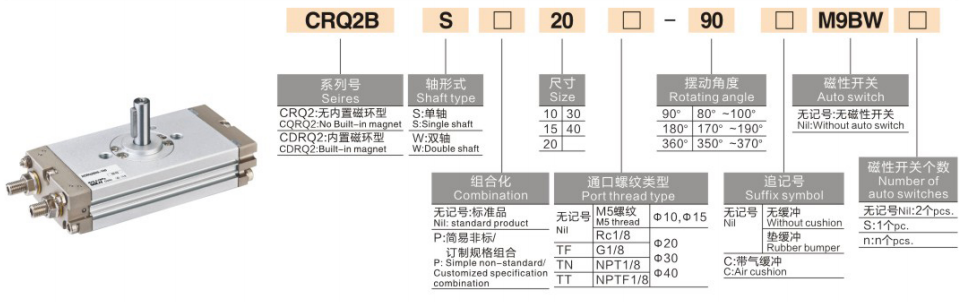

3. Rialacha Ainmniúcháin Múnla & Samplaí Ordaithe

  1. Struchtúr Samhail a chríochnú: CDRQ2BS20-180C

  2. Samplaí Ordaithe tipiciúla

     • Múnla Caighdeánach Neamh-mhaolánach: CRQ2BW15-90 (Cineál bunúsach, dé-seafta, tolladh φ15, swing 90 °, neamh-mhaighnéadach, maolán rubair)

     • Múnla Maolán Ard-Beachtais: CDRQ2BS40-180C (fáinne maighnéadach feistithe, seafta singil, tolladh φ40, swing 180 °, maolán aeir)

4. Prionsabal Struchtúrtha & Croí-Láidreachtaí

  4.1 Struchtúr Inmheánach & Prionsabal Oibre

     Glacann an tsraith CRQ2 struchtúr meshing raca dúbailte dé-loine siméadrach. Tiomáineann aer comhbhrúite dé-loiní le haghaidh tairiscint líneach sioncrónach, a bhrúnn an raca fearas chun chasmhóimint rothlacha cobhsaí a aschur. Tagann an comhlacht comhréidh comhtháite le meicníocht maolánach ionsuite, boltaí coigeartaithe uillinn deiridh, comhéadan píopaí aon-thaobh agus grooves lasc maighnéadach dé-thaobh. Cuireann an struchtúr fórsa siméadrach deireadh le croitheadh ​​​​agus backlash le linn oibriú, ag baint amach suíomh rothlach ard-chruinneas ultra-cobhsaí.

  4.2 Buntáistí Uathúla Croí

     • Comhlacht Maol Ultra-Thin: Airde comhlacht thar a bheith íseal (17 ~ 37mm), is féidir an comhlacht sorcóra a úsáid go díreach mar flange, deireadh a chur le lúibíní gléasta breise agus a shábháil go mór spás suiteála ingearach.

     • Dearadh Zero Backlash: Fíoraíonn struchtúr meshing iomlán raca dúbailte uainíocht nialasach imréiteach, ag cinntiú cruinneas suímh athuair ard agus oibriú tosaithe-stad saor ó ghiodam.

     • Píobaireacht & Sreangú Neat: Déanann comhéadan aeir aon-taobh agus grooves dé-lasc aon-thaobh a shimpliú sreangú ar an láthair agus leagan amach píopaí le haghaidh struchtúr trealaimh níos glaine.

     • Mionchoigeartú Uillinn Beacht: Tá uillinn luasctha inchoigeartaithe caighdeánach ±5° in oiriúint do riachtanais éagsúla beachta suite.

     • Roghanna Seafta Éagsúla: Seafta aonair roghnach (uilíoch) agus seafta dé (nasc déthreo) chun modhanna nasctha éagsúla uathoibrithe a mheaitseáil.

5. Treoirlínte maidir le Suiteáil & Roghnú

  5.1 Mód Suiteáil

      Bunchineál B: Tacaíonn bun an chomhlachta sorcóra le gléasadh díreach le poill suite in áirithe. Ní éilíonn an dearadh flange comhtháite aon oiriúintí socraithe breise, a bhfuil suiteáil tapa agus ardchruinneas suite ann.

  5.2 Croíchritéir Roghnúcháin

     • Tosaíocht um Theorannú Spáis: Roghnaigh CRQ2 sraith ultra-tanaí le haghaidh cásanna teoranta airde ingearach; roghnaigh sraith MSQ/HRQ le haghaidh dóthain spáis suiteála.

     • Éileamh Beachtais & Cúlais: Raca & pinion CRQ2 le haghaidh suíomh ard-chruinneas nialas-aislash; cineál vane CRB2 le haghaidh rothlú ualach solais mór-uillinn ar chostas íseal.

     • Daingniú Uillinn Swing: 90°/180° caighdeánach do smeach/suíomh traidisiúnta; Cineál leathnaithe 360 ​​° le haghaidh coinníollacha oibre rothlaithe lán-chiorcail.

     • Comhoiriúnú Maolán: Roghnaigh maolán aer C le haghaidh oibríocht ualaigh ardluais agus meán-trom; comhlíonann maolán rubair caighdeánach éilimh ualaigh solais íseal-luas.

     • Éileamh ar Aiseolas Comhartha: Roghnaigh leagan fáinne maighnéadach CDRQ2 le haghaidh braite seasamh PLC agus rialú nascála uathoibrithe; Leagan neamh-mhaighnéadach CRQ2 le haghaidh tairiscint rothlacha simplí gan aiseolas comhartha.

6. Cásanna Iarratais tipiciúla

     • 3C & Tionscal Leictreonaic: smeach bord PCB, sórtáil sliseanna, uainíocht daingneáin bheaga agus suíomh cruinneas comhpháirte.

     • Trealamh Pacáistithe & Priontála: Luascadh lipéid, suíomh séalaithe an bhosca, sraonadh sciatháin agus athrú treo leanúnach na líne pacáistithe.

     • Stáisiúin Uathoibrithe Dlúth: Athrú comhla miniature, suíomh innéacsú beacht agus oibriú rothlach i spás trealaimh caol.

     • Innealra Leighis & Beachtais: Rothlú manipulator beag, flipping cúlpháirtí leighis cruinneas agus ardáin rothlacha mion uathoibrithe.

7. Tábla Comparáide CRQ2B vs CDRQ2B

Achoimre ar Phianbhreith a hAon

     Tá dearadh flange comhtháite cothrom, rothlú inchoigeartaithe il-uillinn agus suiteáil spás-shábháil ag sraith SOLH CRQ2, ag soláthar réitigh rothlacha ard-chruinneas, cobhsaí agus dlúth do stáisiúin smeacháin agus innéacsaithe uathoibrithe éadroma agus meán-dhualgas caol.
