Sorcóir Slat Dual Sraith CXS
  • Sorcóir Slat Dual Sraith CXSSorcóir Slat Dual Sraith CXS

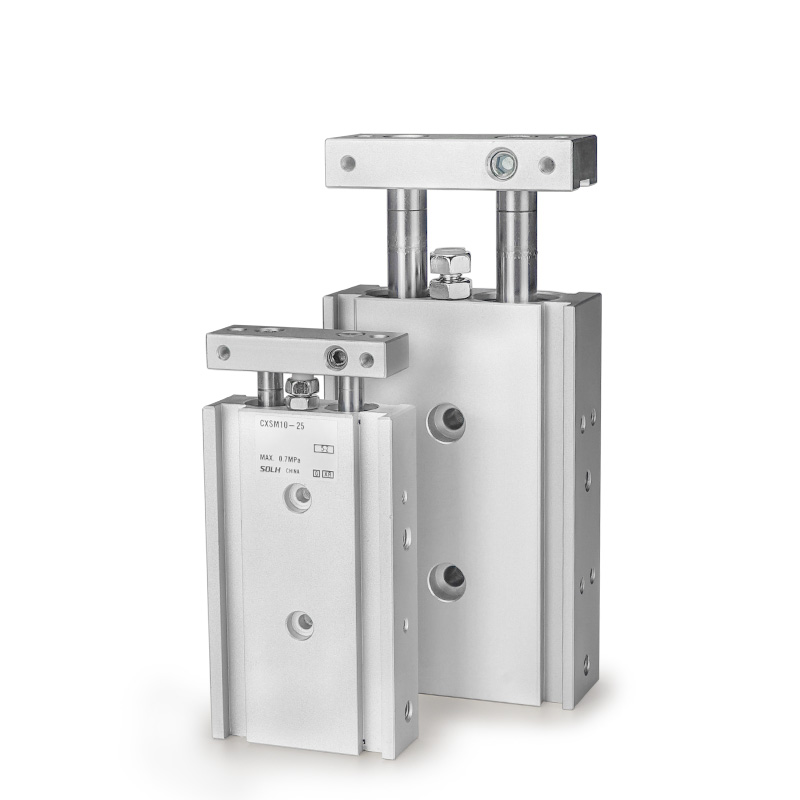

Sorcóir Slat Dual Sraith CXS

Tá sorcóir slat cúpla tanaí ard-rigidity SOLH CXS idirmhalartaithe go hiomlán le sraith bunaidh SMC CXS. Tógtha le dé-loiní comhaiseach comhtháite agus slata déthreoracha do ghníomhú sioncronach, seachadann sé sá beagnach faoi dhó i gcoinne sorcóirí aon-loine ar chomhmhéid tollaidh le cruinneas frith-uainíochta cobhsaí de ±0.1 °. Soláthraíonn a struchtúr treorach comhtháite friotaíocht láidir d'ualaí cliathánach agus eccentric gan treoracha cúnta seachtracha. Tá ceithre fho-mhúnla lárnacha ar fáil: tá friotaíocht caitheamh den scoth ag CXSM le imthacaí sleamhnáin miotail, feidhmíocht deannach agus cumas ualaigh níos fearr le haghaidh timpeallachtaí suite íseal-luas, brú agus deannaigh; Gnéithe den chineál imthacaí liathróid CXSL frithchuimilte ultra-íseal agus gluaiseacht rianúil le luas uasta suas le 400 mm/s le haghaidh piocadh agus áit ard-minicíochta ardluais; Ceadaíonn leaganacha dúbailte trí shlat CXSWM/CXSWL suiteáil daingneáin ar an dá cheann slat le haghaidh ardú déthaobhach sioncrónach agus aistriú lárnaithe. Tá maoláin rubair dé-deireadh caighdeánach; Tá maolán aer AZ roghnach le haghaidh φ20/25/32 bores móra chun tionchar foréigneach ardluais a ionsú. Seasann Iarmhír Z fáinní maighnéadacha ionsuite chun D-M9B, D-A93 agus braiteoirí suímh eile a shuiteáil go díreach; tá leaganacha neamh-mhaighnéadacha ar fáil le haghaidh coinníollacha oibre atá íogair ó thaobh maighnéadach de. Is féidir le glas síneadh roghnach P agus glas aistarraingthe R an loine a ghlasáil ag suíomhanna ainmnithe. Tacaíonn gléasta trí thaobh (bun, barr, taobh) le leagan amach meicniúil dlúth éagsúil, a imscartar go forleathan i bpiocadh beachtas, aistriú ábhar, suite agus próisis brú éadrom le haghaidh leictreonaic 3C agus línte táirgeachta uathoibrithe ginearálta.

Sorcóir Slat Nasctha Sraith CXS | Sorcóir Aeroibrithe Dlúth Neamh-Rothlaitheach Ard-Rigidity

Branda: SOLH le Richge Technology


Forbhreathnú Táirge & Struchtúr Croí

     Is sorcóir cúpla cineál tanaí ard-rigidity é sraith SOLH CXS a ghlacann struchtúr comhtháite loine dúbailte agus slat treorach dúbailte. Le déshlatanna comhaiseacha agus tiomáint dé-loine sioncronach, seachadann sé sá beagnach dúbailte i gcomparáid le sorcóirí singil, péireáilte le feidhmíocht uainíochta nialasach ultra-beacht ± 0.1 °. Le rigidity den scoth agus friotaíocht láidir ualaigh cliathánach, níl aon gabhálais treorach breise ag teastáil ón sorcóir seo, a oireann go foirfe do ghluaisne líneach ardchruinneas, mar shampla piocadh agus áit, aistriú ábhar, suíomh agus brú éadrom i spásanna dlúth uathoibrithe.


Buntáistí Struchtúrtha Croí

• Comhtháthú Slat Treorach Dual & Loine: Cumraíochtaí imthacaí sleamhnáin roghnacha (M) agus imthacaí liathróid (L) le toisí iomlána iomlána, ag luí le coinníollacha oibre éagsúla agus buiséid chostais.

• Dearadh Caighdeánach Maighnéadach & Maolán: Coinníonn fáinne maighnéadach ionsuite (iarmhír caighdeánach Z) suíomhanna le haghaidh suiteáil lasc maighnéadach díreach gan lúibíní breise. Tagann maolán rubair dé-deireadh mar chaighdeán; tá maolán aeir roghnach do mhúnlaí tollta móra chun tionchar ardluais a dhíchur.

• Tógtha-I Ard-Rigidity: Cuireann struchtúr slat dúbailte comhtháite go mór le cobhsaíocht struchtúrach foriomlán, ag seasamh go héifeachtach le hualaí cliathánach agus eccentric, ag cinntiú cruinneas tairiscint líneach cobhsaí agus in-athdhéanta.


Aicmiú Croífhoshraith (Cineál Beart & Slat)

Clúdaíonn sraith CXS ceithre mhúnla príomhshrutha, ag teacht go hiomlán le cásanna oibre trí-slat íseal-luas íseal-luas, cruinneas ardluais agus trí-slat déthaobhach le haghaidh trealamh uathoibrithe dlúth.

Fo-Sraith

Cineál Bearing

Cineál slat

Cód

Príomhghnéithe

Cásanna Feidhmchláir

CXSM

Imthacaí sleamhnáin (bushing miotail)

Slat singil

M

Caith-resistant, deannach-cruthúnas, éifeachtach ó thaobh costais, friotaíocht láidir ualach cliathánach trom

Suíomh ginearálta, brú ar phíosa oibre, oibriú íseal-luas, timpeallachtaí tionsclaíocha deannaigh

CXSL

Imthacaí liathróide (ball bushing)

Slat singil

L

Frithchuimilte ultra-íseal, oibriú rianúil, freagra ardluais, cruinneas ard-tairiscint

Pioc agus áit ardluais, ualach éadrom, tairiscint chómhalartach go minic, stáisiúin riachtanacha frithchuimilte íseal

CXSWM

Imthacaí sleamhnáin

Dúbailte trí slat

WM

Aschur slat dé-deireadh, gléasta workpiece déthaobhach ar fáil, rigidity foriomlán ard

Ardaithe dé-thaobh, lárú workpiece, stáisiúin aistrithe ábhar trí chineál

CXSWL

Imthacaí liathróid

Dúbailte trí slat

WL

Dúbailte trí struchtúr slat + oibriú rianúil ardluais, cruinneas sioncrónaithe dé-deireadh den scoth

Tairiscint bheachtais dhéthaobhach ardluais, cásanna beachta trí chineál suite

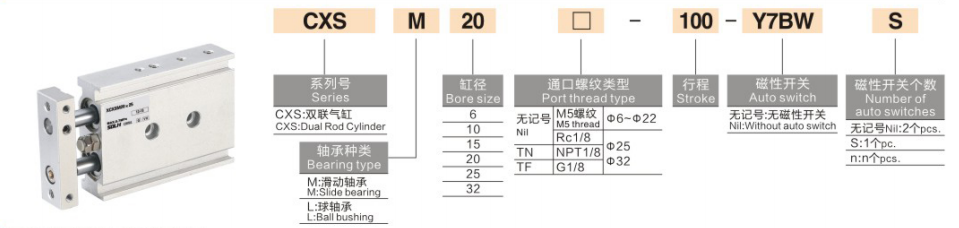

Rialacha Ainmniúcháin Múnla a chomhlánú

Sampla Samhail: CXSM20-50Z-M9B

1. Sainmhíniú Cód Ainmnithe

1. Cód sraitheach: CXS + imthacaí & cineál slat (M / L / WM / WL)

2. Méid Tórraimh: 6 / 10 / 15 / 20 / 25 / 32mm (raon tollaidh caighdeánach iomlán)

3 . Stróc Caighdeánach: 5/10/15/20/25/30/35/40/45/50/60/70/75/80/90/100mm (uas stróc: 100mm)

4. Cumraíocht Fáinne Maolán & Maighnéadach

○ Z: Cumraíocht chaighdeánach (fáinne maighnéadach ionsuite + maolán rubair dé-deireadh, comhoiriúnach le suiteáil lasc maighnéadach)

○ AZ: Maolán aeir (le haghaidh φ20/25/32 tolladh mór amháin, le haghaidh cásanna frith-thionchair ardluais & trom-ualaigh)

○ Uimh Z iarmhír: Cineál neamh-mhaighnéadach (níl suiteáil lasc maighnéadach ar fáil)

5. Athraigh Maighnéadach: Roghnach D-M9B, D-A93, D-M9N agus samhlacha eile; suiteáilte go díreach ar grooves taobh slat treorach gan lúibíní gléasta

6. Gléas Glas (Roghnach): R (glas deireadh a tharraingt siar), P (glas deireadh a shíneadh)


Paraiméadair Theicniúla Caighdeánacha Ginearálta

(Coinníollacha tástála caighdeánach: 20 ℃ teocht gnáth, aer tirim)

• Mód Oibriúcháin: Tiomáint sioncrónach dé-loine ag gníomhú di faoi dhó (aschur sá dúbailte)

• Raon Brú Oibre: 0.1 ~ 0.7MPa (íosbhrú oibre: 0.1MPa)

• Brú Cruthúnas: 1.05MPa

• Teocht Chomhthimpeallach: -10 ℃ ~ 60 ℃ (timpeallacht traidisiúnta saor ó oighear)

• Luas Oibriúcháin: 30 ~ 300mm / s (cineál ardluais CXSL suas le 400mm / s)

• Cruinneas Frith-uainíochta: ±0.1° (cruinneas ultra-ard, beagnach náid torsion)

• Mód Maoláin: Maolán rubair dé-deireadh mar chaighdeán; maolán aeir (AZ) roghnach le haghaidh φ20/25/32 bores

• Méid Port Píobáin

○ φ6/10/15: M5×0.8

○ φ20/25/32: Rc1/8

• Modh Gléasta: gléasadh 3-thaobh (bun / barr / taobh), suiteáil solúbtha in oiriúint do leagan amach trealaimh dhlúth éagsúla


Sonraí Tóraithe & Teannais (@0.5MPa, Aonad: N)

Soláthraíonn struchtúr loine dúbailtefórsa aschuir dúbailte i gcomparáid le sorcóirí aon-loine den mhéid tolladh céanna

Méid Tórraimh (mm)

Sá Loine Dúbailte (T)

Teannas Loine Dúbailte (N)

6

28

26

10

79

75

15

177

171

20

314

306

25

491

481

32

804

792


Treoir Roghnúcháin Tapa

1. Roghnú Cineál Bearing & Slat: Roghnaigh CXSM le haghaidh caitheamh-resistant agus coinníollacha oibre trom-ualach; roghnaigh CXSL le haghaidh oibríocht ardluais agus ultra-réidh; CXSWM/CXSWL a ghlacadh le haghaidh aschur déthaobhach tríshlat agus éilimh oibríochta dé-thaobh.

2. Roghnú Cumraíochta Maighnéadach: Roghnaigh iarmhír Z le fáinne maighnéadach ionsuite chun seasamh stróc a bhrath; fág iarmhír Z ar lár do chásanna feidhmithe neamhmhaighnéadacha.

3 . Roghnú Cumraíochta Maoláin: Maolán aer AZ a threalmhú le haghaidh coinníollacha oibre ardluais, fad-stróc agus ard-thionchar; maolán rubair caighdeánach a ghlacadh le haghaidh cásanna ginearálta traidisiúnta.

4. Roghnú Tórraimh & Stróc: Deimhnigh an méid tollaidh de réir riachtanais iarbhír sá agus ualaigh; Is é an raon stróc caighdeánach ná 5 ~ 100mm le teorainn stróc uasta de 100mm.


Achoimre ar Phianbhreith a hAon

     Gnéithe an sorcóir slat cúpla sraith SOLH CXS aschur dúbailte-sá loine, ± 0.1 ° cruinneas uainíochta nialasach, friotaíocht ualach ard cliathánach agus maolán aeir roghnach, ag fónamh mar réiteach tiomána ard-cruinneas éifeachtach ó thaobh costais do stáisiúin suite, brú agus aistrithe uathoibrithe dlúth.
