Branda: SOLH le Richge Technology

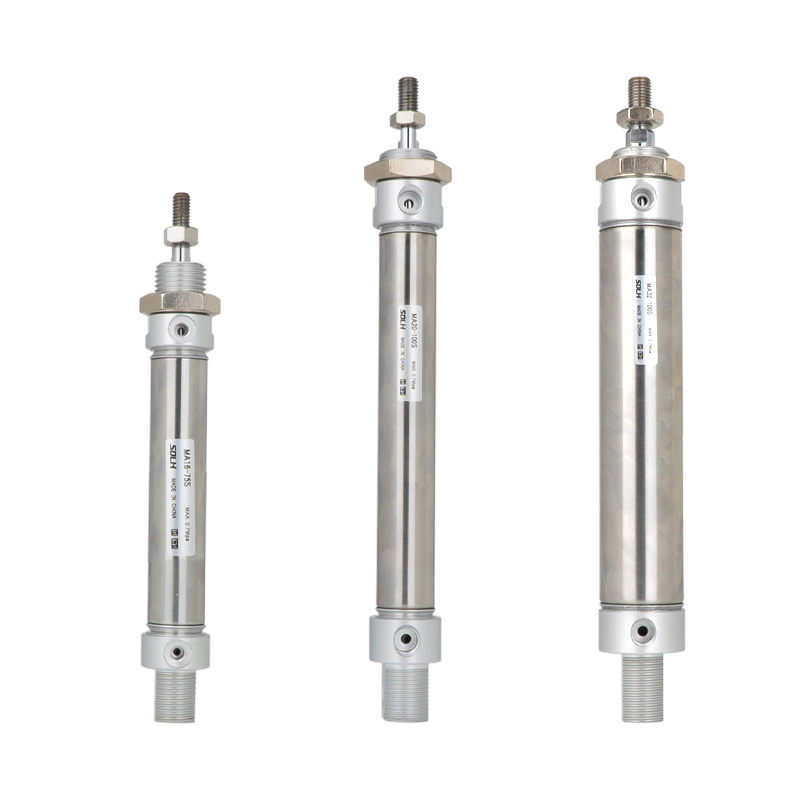

Sraith SOLH MA sorcóir mion cruach dhosmálta eacnamaíoch, méid tolladh φ16/20/25/32/40/50/63mm. Idirmhalartaithe le sraith SMC CM2/CM3. Feidhmíocht ardchostas, struchtúr aibí, toisí gléasta uilíoch agus friotaíocht creimeadh. Cur i bhfeidhm go forleathan i dtionscal éadrom, leictreonaic, pacáistiú, bia agus trealamh uathoibrithe beag le haghaidh ualach éadrom & meánach, buiséad-íogair, coinníollacha oibre glan nó tais.
1. Caighdeán: Caighdeán inmheánach fiontraíochta, an-idirmhalartaithe le SMC CM2/CM3.
2. Ábhar: 304 bairille cruach dhosmálta & slat loine, caipíní deireadh cóimhiotal alúmanaim, meirge-cruthúnas do humid, aigéad lag, alcaile lag agus timpeallacht ghlan.
3. Struchtúr: caipín deireadh rolla-crimped agus nasc bairille, struchtúr cobhsaí agus costas iomaíoch, cruth díreach sorcóireach le haghaidh cothabhála éasca.
4. Leaganacha Oibriúcháin
-- MA Gníomhach Dúbailte: Soláthar aeir ar an dá cheann, an múnla caighdeánach is coitianta
- MSA Aonair Gníomhach Earraigh Síneadh: Síneadh go huathoibríoch nuair a aer scoite
- Tuairisceán Earraigh Ghníomhach Aonair MTA: Tarraing ar ais go huathoibríoch nuair a scoiteann an t-aer
-- Slat Dúbailte MAD: Slat leathnaithe ar an dá thaobh, tairiscint shioncrónach, stróc éifeachtach faoi dhó
-- Stróc inchoigeartaithe MAJ: Gníomhú dúbailte le coigeartú mín stróc le haghaidh suíomh beacht
5. Cushion: Ceap frith-imbhuailte rubair caighdeánach; Cluasán aeir inchoigeartaithe roghnach MAC chun tionchar agus torann a laghdú faoi ghluaisne ardluais.
6. Séalaithe: Séala déthreo speisialta le groove stórála ola, brú tosaithe íseal, oibriú saor ó ola, saol seirbhíse ≥5 milliún timthriallta.
7. Brath an tSuímh: Fáinne maighnéadach uile-tógtha i ngach samhail (iarmhír S), atá comhoiriúnach le lasca maighnéadacha AirTAC CS1-G nó SMC M9B le haghaidh aiseolas ar shuíomh loine.

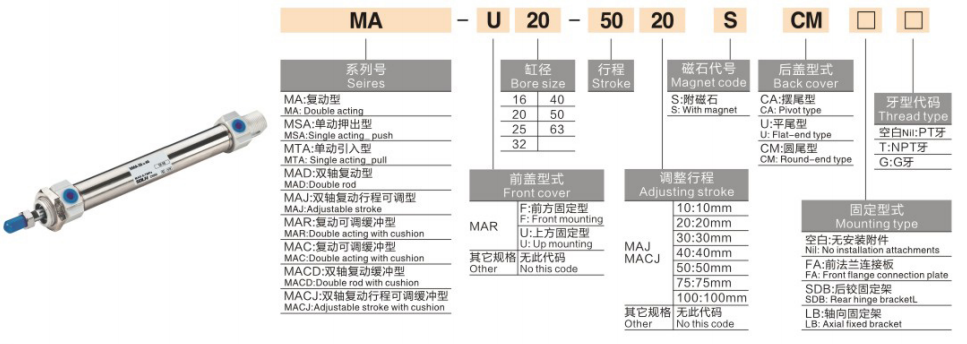

1. Sampla Samhail:MA25-100S-CM-FA
|
Deighleog |
Cód |
Sainmhíniú |
| MA/MSA/MTA/MAD/MAJ |
Leagan Sraith |
MA=Aisteoireachta Dúbailte MSA=Méadú Earraigh Ghníomhach Aonair MTA=Tuairisceán Earraigh Gníomhach Aonair MAD=Slat Dúbailte MAJ=Stróc Inchoigeartaithe |
| 16/20/25/32/40/50/63 |
Méid Tórraimh (mm) |
φ16~φ63 |
|
100 |
Fad Stróc |
uas. 500mm gníomhú dúbailte Max.100mm aisteoireacht aonair |
|
S |
Fáinne Maighnéadach |
Maighnéad ionsuite (caighdeánach, éigeantach) |
| CM/CA/U |
Cineál Deiridh Cúil |
CM=Eireaball sorcóireach; CA= eireaball Clevis; U=Eireaball cothrom |
| FA/FB/LB/SDB |
Cúlpháirtí Gléasta |
FA= Feire tosaigh; FB= Feire cúil LB= Feisteas na coise; SDB= Clevis dhúbailte |
-- MA32-75S-CM: Bore32, stróc75, gníomhú dúbailte, eireaball sorcóireach, maighnéad ionsuite
-- MTA20-50S-U: Bore20, stróc50, tuairisceán earraigh aonair ag gníomhú di, eireaball cothrom
-- MAJ40-100S-CA: Bore40, stróc100, stróc inchoigeartaithe, eireaball clevis
|
Mír Paraiméadar |
Sonraíocht |
| Méideanna Bore |
φ16,20,25,32,40,50,63 mm |
| Brú Oibriúcháin |
Gníomhú dúbailte:0.1~1.0MPaGníomhaíocht aonair:0.2~1.0MPa |
| Brú Cruthúnas |
1.5 MPa |
| Teocht Chomhthimpeallach |
-20~+70℃；-10~+60℃ le haghaidh maighnéad feistithe samhail |
| Luas loine |
50~750 mm/s |
| stuáilte |
mhaolú rubair caighdeánach; mhaolú aer inchoigeartaithe roghnach MAC |
| Snáithe Aerphort |
PT1/8 (φ16/20/25/32); PT1/4 (φ40/50); PT3/8 (φ63) |
| Bealadh |
Oibríocht réamh-greased, saor ó ola ar fáil |
| Caoinfhulaingt Stróc |
±1.5 mm |
1. MA Gníomhach Dúbailte
|
toll (mm) |
Sá (N) |
Tarraingt Fórsa (N) |
Thart. Ualach Cothrománach (kg) |
|
16 |
101 |
101 |
5.0 |
|
20 |
157 |
141 |
7.8 |
|
25 |
245 |
220 |
12.2 |
|
32 |
402 |
362 |
20.1 |
|
40 |
628 |
565 |
31.4 |
|
50 |
981 |
882 |
49.0 |
|
63 |
1559 |
1413 |
77.9 |
2. MTA Gníomhach Aonair (Tuairisceán Earraigh @0.5MPa)
|
toll (mm) |
Sá (N) |
Fórsa Filleadh an Earraigh (N) |
Thart. Ualach Cothrománach (kg) |
|
16 |
90 |
20 |
4.5 |
|
20 |
145 |
25 |
7.2 |
|
25 |
230 |
40 |
11.5 |
|
32 |
380 |
65 |
19.0 |
|
40 |
600 |
100 |
30.0 |
|
50 |
940 |
150 |
47.0 |
|
63 |
1500 |
240 |
75.0 |
1. Eireaball Cúil & Roghanna Gléasta
-- CM eireaball sorcóireach: gléasadh díreach caighdeánach (is Coitianta)
-- CA Clevis eireaball: insí cúil don mheicníocht luasctha
-- U Eireaball cothrom: Suiteáil eitleáin le haghaidh spás aiseach teoranta
-- Flange FA/FB: Socrú pláta flange tosaigh/cúil
-- LB Foot mount: Suiteáil lúibín aiseach taobh
-- SDB Clevis dhúbailte: Nasc insí do ghluaisne luasctha
2. Príomhleaganacha Díorthaigh
-- MA: Gníomhú dúbailte caighdeánach le maighnéad ionsuite
-- MSA/MTA: Síneadh earrach gníomhach aonair / aischur an earraigh
-- MAD: Slat dhúbailte ag gníomhú di
-- MAJ: Gníomhú dúbailte stróc inchoigeartaithe
- MAC: Gníomhú dúbailte le mhaolú aeir inchoigeartaithe
Roghnú 1.Bore: Ríomh sá riachtanach & ualach cothrománach, cúlchiste ≥50% corrlach sábháilteachta; roghnaigh MA mar rogha tosaíochta do thionscadail éadroma & mheán-ualach agus costas-íogair.
Deimhniú 2.Stroke: Cuir corrlach taistil 10~20mm breise leis; Stróc uasta: gníomhú dúbailte ≤500mm, gníomhú singil ≤100mm.
Meaitseáil 3.Configuration
- Oibríocht: Ag gníomhú di faoi dhó → MA; tuairisceán earraigh aonair ag gníomhú di → MTA; tiúnadh beacht stróc → MAJ
-- Cushion: Roghnaigh mhaolú aeir inchoigeartaithe MAC agus tú ag rith luas ＞ 500mm / s
-- Aiseolas suímh: Gach múnla atá feistithe le maighnéad ionsuite, a mheaitseáil lasca maighnéadacha CS1-G / M9B
Tá mionsorcóir cruach dhosmálta eacnamaíoch SOLH MA idirmhalartaithe le sraith SMC CM2/CM3, soláthraíonn sé éagsúlachtaí flúirseach agus il-roghanna gléasta, actuator líneach éifeachtach ó thaobh costais le haghaidh uathoibriú ualach éadrom agus meánach, pacáistiú, bia agus línte táirgeachta leictreonacha.
