Branda: SOLH le Richge Technology

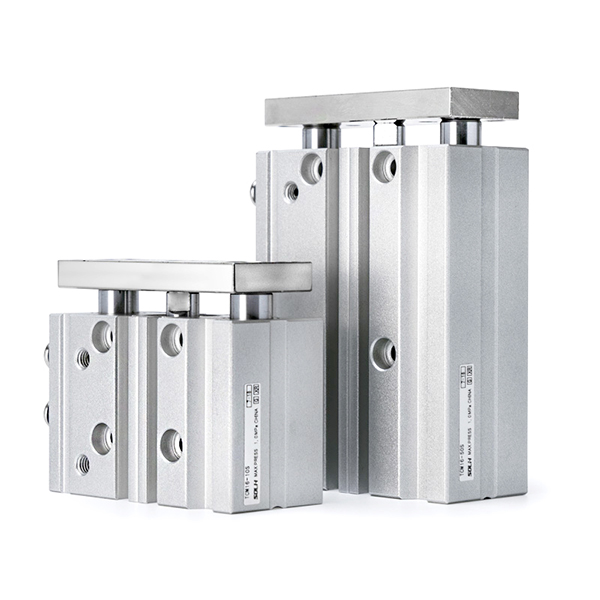

Is sorcóir slat treorach triaxial ardfheidhmíochta é sraith SOLH TC ag glacadh le struchtúr slat treorach dé-treoraithe comhtháite + lárnach slat loine. Le rigidity ultra-ard, cumas frith-torsion den scoth, friotaíocht láidir ualaigh cliathánach agus cruinneas suite beacht, clúdaíonn an tsraith seo raon tollaidh iomlán ó φ6mm go φ100mm, lena n-áirítear dhá mhúnla lárnacha: cineál imthacaí liathróid cruinneas TCL agus cineál imthacaí sleamhnáin tromshaothair TCM. Úsáidtear go forleathan é le haghaidh stáisiúin dhlúthbhrú, ardaithe, stopála agus aistrithe beacht, ag feidhmiú mar athsholáthar foirfe buail isteach do shraith SMC MGP i gcásanna caighdeánacha uathoibrithe.
• Struchtúr Triaiseach Ultra-Ard-Rigidity: Feistithe le dhá shlat treorach cruach imthacaí ard-neart agus slat loine lárnach amháin, soláthraíonn an struchtúr triaxial comhtháite níos mó ná dhá uair an fhriotaíocht torsion agus cumas ualaigh cliathánach na ngnáthshorcóirí. Coscann sé go héifeachtach lúbadh agus fritháireamh, ag oiriúnú d'ualach eccentric agus dálaí oibre tionchar trasnánach le cobhsaíocht gan íoc.
• Cumraíochtaí Dual-Iompartha do Chásanna Iomlána
￮ TCL (Imthacaí Liathróid): Frithchuimilte ultra-íseal, stróc ultra-réidh agus oibríocht chobhsaí ard-minicíochta, oiriúnach le haghaidh jacking cruinneas, rothaíocht ardluais agus riachtanais tairiscint íseal-fhrithchuimilte.
￮ TCM (Iompar Sleamhnán): Glacadh le bushing sleamhnáin cóimhiotail práis, tá friotaíocht caitheamh den scoth aige, friotaíocht tionchair agus caoinfhulaingt ualaigh cliathánach, go foirfe oiriúnach do dhálaí oibre ualach trom, deannaigh agus coscánaithe.
• Dearadh Comhtháite Thin & Dlúth: Tá an t-aonad tiomána agus an t-aonad treorach comhtháite go mór chun an spás suiteála iomlán a íoslaghdú. Tacaíonn insiltí aeir dé ar na dromchlaí barr agus taobh le leagan amach píobaireachta solúbtha, ag oiriúnú do threoracha éagsúla píblíne ar an láthair agus struchtúir trealaimh dhlúth.
• Ard-Beachtais Athshuíomh: Coimeádtar poill chruinneas suite ar an mbonn, ar aghaidh an chúl agus ar an pláta socraithe chun cruinneas athshuímh ultra-ard a chinntiú. Tacaíonn grooves lasc maighnéadach ceithre thaobh le suiteáil lasc iltreoch, rud a fhágann go bhfuil braite suímh stróc solúbtha agus cuimsitheach.
• Cumraíocht Préimhe Chaighdeánach: Fáinne maighnéadach ionsuite (maighnéad caighdeánach S), maoláin rubair dé-deireadh agus dearadh saor ó chothabháil gan ola, a chomhlíonann caighdeáin oibríochta ceardlainne glan. Clúdaíonn dearadh gníomhú dúbailte le stróc caighdeánach idir 5mm agus 500mm beagnach gach stróc tiomána uathoibrithe traidisiúnta.

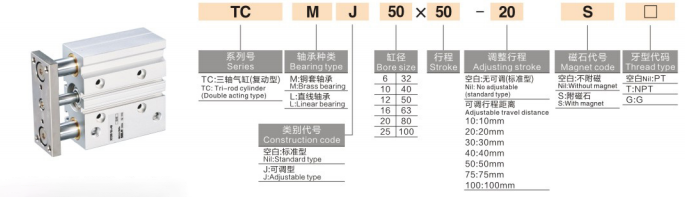

Samplaí Samhail: TCM20-50S | TCL16-30J-20S-T
|
Deighleog an Chóid |
Brí Sonraíochta |
|
TC |
Cód Sraithe: Sorcóir Slat Treorach Tríaiseach ag gníomhú go dúbailte |
|
M/L |
Cineál imthacaí: M = imthacaí sleamhnáin práis TCM; Imthacaí liathróid beachtas L=TCL |
|
J |
Cineál stróc inchoigeartaithe (gan mharc = cineál stróc seasta caighdeánach) |
|
6~100 |
Méid Bore (mm): φ6/10/12/16/20/25/32/40/50/63/80/100 |
|
5~500 |
Stróc Caighdeánach (mm): 5/10/20/30/40/50/75/100 ~ 500 |
|
0~50 (cineál J) |
Raon stróc inchoigeartaithe (eisiach do chineál J, coigeartú uasmhéid 50mm) |
|
S |
Maighnéad feistithe (fáinne maighnéadach ionsuite, cumraíocht chaighdeánach) |
|
-T |
Rogha resistant teocht ard: teocht oibre -20 ℃ ~ 120 ℃ |
Samplaí Tagartha Ordaithe Caighdeánacha
• TCM25-75S: tolladh 25mm, stróc 75mm, cineál imthacaí sleamhnáin le maighnéad ionsuite
• TCL20-50J-20S: tolladh 20mm, stróc caighdeánach 50mm, stróc inchoigeartaithe 20mm, cineál beachtas imthacaí liathróid le maighnéad
• TCM32-100S-T: tolladh 32mm, stróc 100mm, cineál imthacaí sleamhnáin le friotaíocht ardteochta
(Coinníollacha tástála caighdeánach: 20 ℃ gnáth-theocht, brú rátáil 0.5MPa)
1. Paraiméadair Feidhmíochta Ginearálta
• Mód Oibriúcháin: Tairiscint chómhalartach ag gníomhú di faoi dhó
• Raon Brú Oibre: 0.1~1.0MPa; Brú Cruthúnas: 1.5MPa
• Teocht Chomhthimpeallach: -20 ℃ ~ 70 ℃ (timpeallacht traidisiúnta saor ó oighear); -20 ℃ ~ 120 ℃ (-T leagan ardteochta)
• Luas Oibriúcháin loine: 50~500mm/s (φ6~63 tolladh beag & meánach); 50~400mm/s (φ80/100 tolladh mór)
• Mód Maoláin: Maolán rubair dé-deireadh caighdeánach; maolán mhaolú aer roghnach le haghaidh cásanna ardtionchair
• Mód Lubrication: Oibriú cothabhála saor ó ola, atá oiriúnach do thimpeallachtaí tionsclaíocha glan
2. Sonraí Sá Teoiriciúla (@0.5MPa, Aonad: N)
|
Méid Tórraimh (mm) |
Sá Teoiriciúil (N) |
|
6 |
14 |
|
10 |
39 |
|
12 |
57 |
|
16 |
101 |
|
20 |
157 |
|
25 |
245 |
|
32 |
402 |
|
40 |
628 |
|
50 |
981 |
|
63 |
1559 |
|
80 |
2513 |
|
100 |
3927 |
3. Sonraí Meáchan Táirge (Stróc 50mm, Aonad: kg)
|
Méid Tórraimh (mm) |
Meáchan TCM (kg) |
Meáchan TCL (kg) |
|
6 |
0.08 |
0.09 |
|
10 |
0.15 |
0.16 |
|
12 |
0.20 |
0.21 |
|
16 |
0.30 |
0.32 |
|
20 |
0.45 |
0.47 |
|
25 |
0.70 |
0.72 |
|
32 |
1.10 |
1.15 |
|
40 |
1.70 |
1.75 |
|
50 |
2.60 |
2.65 |
|
63 |
3.90 |
4.00 |
|
80 |
6.60 |
6.70 |
|
100 |
10.30 |
10.50 |
|
Mír Comparáide |
TCL (Imthacaí Liathróid) |
TCM (Iompar Sleamhnán) |
|
Cineál Bearing |
Imthacaí liathróid líneach ardchruinneas |
Imthacaí sleamhnáin cóimhiotail práis |
|
Cumas Ualach cliathánach |
Meánach (tugtar tosaíocht do ghluaisne mhín) |
Láidir (tosaíonn friotaíocht tionchair) |
|
Saintréithe Tairisceana |
Frithchuimilte ultra-íseal, stróc réidh, rothaíocht ard-minicíochta cobhsaí |
Friotaíocht chaitheamh den scoth, oibriú cobhsaí, caoinfhulaingt ualach gathacha láidir |
|
Cásanna Infheidhme |
Seacáil beachtais, tairiscint chómhalartach ardluais, stáisiúin riachtanacha frithchuimilte íseal |
Ualach trom, timpeallacht dheannach, coinníollacha oibre coscánaithe agus tionchair thrasnaí |
|
Leibhéal Costais |
Préimh |
eacnamaíoch |
1. Dearadh Il-Mount Solúbtha
• Gléasta Coirp Dhíreach: Poill scriú forchoimeádta ar na aghaidheanna bun, taobh agus deiridh le haghaidh socrú díreach gan aon lúibíní breise ag teastáil, rud a chumasaíonn cóimeáil agus dí-chomhthionól tapa le suiteáil ar an láthair.
• Accessories Cúnta Roghnacha: Tá gabhálais gléasta flange (F) agus lúibín coise (L) ar fáil, ag tacú le leagan amach solúbtha cothrománach agus ingearach chun oiriúnú do dhearaí struchtúracha trealaimh éagsúla.
2. Feidhmchláir Core Tionscail
• Uathoibriú Líne Conveyor: Stopadh workpiece, ardú ábhar agus suíomh pailléid; áirithíonn friotaíocht tionchair láidir agus feidhmíocht frith-fhritháireamh oibriú iompair agus teorannaithe cobhsaí.
• 3C Próiseáil Leictreonach beachtais: láimhseáil PCB, suíomh crimping críochfoirt agus aistriúchán workpiece éadrom; ráthaíonn cruinneas ard frith-uainíochta cóimeáil agus próiseáil beachtas sraonadh nialasach.
• Innealra Pacáistiú: Tiomáint sciath ábhar, lascadh geata silo agus ábhar gearr-achair ag brú; Déanann comhlacht dlúth oiriúnú go foirfe do leagan amach trealamh pacáistithe an-chomhtháite.
• Uathoibriú Ginearálta Tionsclaíoch: Ardú jig, díshealbhú páirteach agus tiomáint ualach eccentric; chomhtháthaíonn feidhmeanna sorcóra agus treorach chun teaglaim traidisiúnta sorcóir scoilte + slat treorach a athsholáthar, struchtúr trealaimh a shimpliú agus costais a laghdú.
|
Mír Comparáide |
Sraith SOLH TC |
Sraith SMC MGP |
|
Raon Clúdach Bore |
φ6 ~ 100mm (réimse iomlán micrea & caighdeánach) |
φ12~100mm (dorcha caighdeánach amháin) |
|
Cumraíocht Bearing |
Imthacaí liathróid TCL / imthacaí sleamhnáin TCM |
Imthacaí liathróid MGPL / imthacaí sleamhnáin MGPM |
|
Cruinneas Neamhuainíochta |
±0.05°~±0.10° |
±0.08°~±0.15° |
|
Cumas Ualach cliathánach |
Láidir (2 huaire níos airde ná gnáth-sorcóirí) |
Meánach |
|
Feidhmíocht Costas |
Feidhmíocht ardchostas |
Praghas margaidh níos airde |
|
Comhoiriúnacht Athsholáthair |
Athsholáthar buail isteach díreach 100%. |
Múnla caighdeánach tagarmharcála |
1. Roghnú Méid Bore: An sá riachtanach a ríomh de réir an ualaigh oibre iarbhír; roghnaigh méid tolladh le sá teoiriciúil ≥ ualach iarbhír × 1.5, ag forchoimeád lamháil sábháilteachta 50% chun oibriú ró-ualach a sheachaint.
2. Roghnú Cineál Bearing: Roghnaigh imthacaí liathróid TCL le haghaidh suímh chruinneas agus cásanna rothaíochta réidh ard-minicíochta; roghnaigh imthacaí sleamhnáin TCM le haghaidh coinníollacha oibre trom-ualach, deannaigh agus ardtionchair.
3 . Roghnú Cumraíochta Feidhme
￮ Éileamh ar choigeartú fíneáil stróc: Roghnaigh stróc inchoigeartaithe de chineál J (raon inchoigeartaithe 0 ~ 50mm)
￮ Éileamh braite suímh: Roghnaigh cumraíocht maighnéad S + lasca maighnéadacha iltreocha (insuiteáilte ceithre thaobh)
￮ Timpeallacht oibre ardteochta: Roghnaigh -T rogha resistant ardteochta (-20 ℃ ~ 120 ℃)
Comhtháthaíonn sorcóir slat treorach trí-aiseach sraith SOLH TC ard-rigidity, friotaíocht ualaigh super cliathánach agus feidhmíocht frith-uainíochta ardchruinneas, le roghanna dé-imthacaí agus stróc inchoigeartaithe & feidhmeanna roghnacha ardteochta, ag feidhmiú mar an t-athsholáthar díreach is éifeachtaí ó thaobh costais do shraith SMC MGP le haghaidh ardú uathoibrithe lán-radharc, tiomána a stopadh agus a shuíomh.
