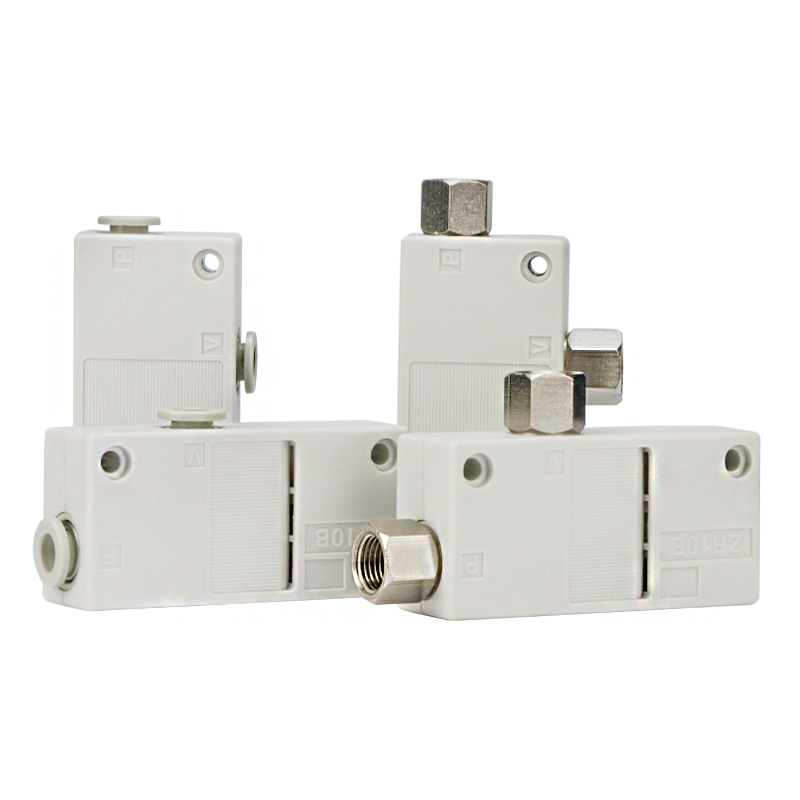

Ejector Fholúis Cineál Bosca Sraith ZH-B

Sraith ZH-B Bosca Cineál Ejector Fholúis | Tostóir Tógtha i nGineadóir Fholúis Venturi Céim Aonair

Branda: SOLH le Richge Technology | Athsholáthar Buail Isteach atá Comhoiriúnach le Sraith ZH-B Iompórtáilte

1. Forbhreathnú Táirge

     Glacann ejector bhfolús cineál bosca ZH-B prionsabal venturi aonchéime le tostóir comhtháite laistigh den chorp. Níl ach dhá chalafort in áirithe: calafort soláthair SUP agus calafort folúis VAC, gan aon phort sceite ar leith. Scaoiltear aer sceite go díreach tríd an tostóir ionsuite. Suiteáil ultra-simplí gan tostóir seachtrach ag teastáil. Go hiomlán idirmhalartaithe le ZH-B allmhairithe i toise agus comhéadan nasctha. Dhá leagan feidhmíochta ar fáil: S cineál ardfholús agus cineál ard-sreafa L, le méideanna iomlána nozzle. Ideal le haghaidh daingneáin uathoibrithe beaga dlútha agus feidhmchláir phiocadh suas agus áit róbait.

  Idirdhealú Múnla

     • Cineál Bosca ZH-B: Tostóir ionsuite, 2 phort (SUP & VAC)

     • ZH-D Cineál Corp-aistrithe: Gan tostóir ionsuite, 3 chalafort neamhspleácha SUP/VAC/EXH do phíopaí seachtracha

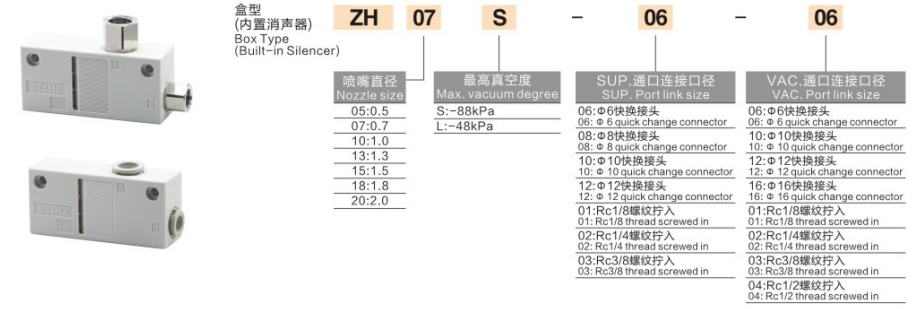

2. Míniú Códaithe Samhail a chríochnú

  Sampla:ZH07S-06-06

     • ZH: Cód sraithe, ejector folúis de chineál bosca le tostóir ionsuite

     • 07: Cód méid nozzle

     • S/L: tréith fholús uasta. S = bhfolús ard; L = sreabhadh ard

     • 06: Méid nasc calafoirt soláthair SUP

     • 06: Méid nasc calafoirt bhfolús VAC

  Tábla Tagartha Cód an Phoirt

  Sampla Ordaithe: ZH10S-08-10
     ejector bhfolús cineál bosca ZH le tostóir ionsuite, soic Φ1.0mm, grád ardfholús S; calafort soláthair Φ8 feisteas aon-dteagmháil, port folúis Φ10 feisteas aon-dteagmháil.

3. Buntáistí Feidhmíochta Croí

     • Tostóir ionsuite comhtháite: Níl aon tostóir seachtrach ag teastáil. Scaoiltear aer sceite trí struchtúr tosta inmheánach. Níos lú páirteanna breise, torann íseal agus sábháil spáis.

     • Níl ach 2 chalafort le haghaidh sreangú simplí: Níl ach calafort soláthair aeir SUP agus calafort folúis VAC, gan aon phort sceite EXH ar leith. Foirfe le haghaidh spás suiteála dlúth teoranta.

     • Leaganacha feidhmíochta dé roghnach

￮ S Ardfholús (-88kPa): Fórsa asaithe láidir le haghaidh workpieces dea-séalaithe, mar shampla leathán cruach, gloine, PCB agus tithíocht phlaisteach.

￮ L Ard-sreabhadh (-48kPa): Sreabhadh súchán níos mó chun sceitheadh ​​​​folúis a chúiteamh, atá oiriúnach d'ábhair scagach breathable lena n-áirítear páipéar, scannán, cartán agus cúr.

     • Roghanna calafoirt iolracha: Feistis aon-dteagmháil méadrach a úsáidtear go forleathan le haghaidh meaisíní baile; Leaganacha snáithe baineann Rc le haghaidh trealamh onnmhairithe.

     • Comhlacht PBT éadrom: nozzle PBT múnlaithe go hiomlán, meáchan íseal, oiriúnach le haghaidh robot beag EOAT. Tacaíonn gléasta scriú díreach nó suiteáil lúibíní.

     • Oibriú saor ó ola: Níl ach aer comhbhrúite tirim scagtha ag teastáil, tá cosc ​​ar lubrication ceo ola.

4. Sonraíochtaí Teicniúla Caighdeánacha

  Feidhmíocht Tagartha ag Brú Soláthair 0.5MPa

5. Cineál Bosca ZH-B VS ZH-D Cineál Corpphoirtithe

6. Treoir Roghnúcháin

     • Roghnú Leagan S/L

￮ ✅ S Ard-fholús: Píosaí oibre séalaithe go réidh a éilíonn fórsa asaithe láidir.

￮ ✅ L Ard-sreabhadh: Cúitíonn píosaí oibre leaky cosúil le cartán, scannán, fabraic, sreabhadh mór sceitheadh ​​​​folúis.

     • Roghnú Bore Nozzle: Roghnaigh bunaithe ar limistéar asaithe cupán súchán iomlán. Tugann nozzle níos mó sreabhadh níos airde agus tomhaltas aeir níos airde. Seachain nozzle ró-mhór chun dramhaíl aeir comhbhrúite a chosc.

     • Roghnú Port: Feistis aon-dteagmháil méadrach (06/08/10) le haghaidh uathoibrithe baile; Snáithe Rc (01/02) le haghaidh meaisíní onnmhairithe.

     • Brath Fholúis: Gan braiteoir brú ionsuite. Suiteáil lasc brú bhfolús ZSE i gciorcad bhfolús le haghaidh dearbhú bhfolús nó aláram cuid ar iarraidh.

7. Ciorcad Aeroibrithe Caighdeánach

     Aonad seirbhíse foinse aeir AFC (aonad ceo ola toirmiscthe) → Comhla solanóideach 3/2 → calafort soláthair SUP ZH‑B; Port folúis VAC → Scagaire bhfolús ZFC → cupán súchán bhfolús.

8. Nótaí Tábhachtacha Oibriúcháin

     • Tá cosc ​​dian ar lubricator ceo ola. Déanfaidh éilliú ola an soc beag bídeach a mhaolú agus an fórsa súchán a laghdú.

     • Ní mór scagaire folúis ZFC a shuiteáil ar an taobh bhfolús chun deannach a bhlocáil agus nozzle a chosaint.

     • Brú soláthair molta: 0.4~0.5MPa. Ní mholtar oibriú leanúnach fadtéarmach faoi bhrú iomlán 0.6MPa.

     • Coinnigh an píobán idir ejector agus cupán súchán chomh gearr agus is féidir, laghdaigh méid píblíne le haghaidh freagra níos tapúla i bhfolús.

     • Carnfaidh eilimint tostóra ionsuite deannaigh tar éis é a úsáid i bhfad. Glan nó cuir an eilimint tostóra in áit a luaithe a thiteann an súchán.
