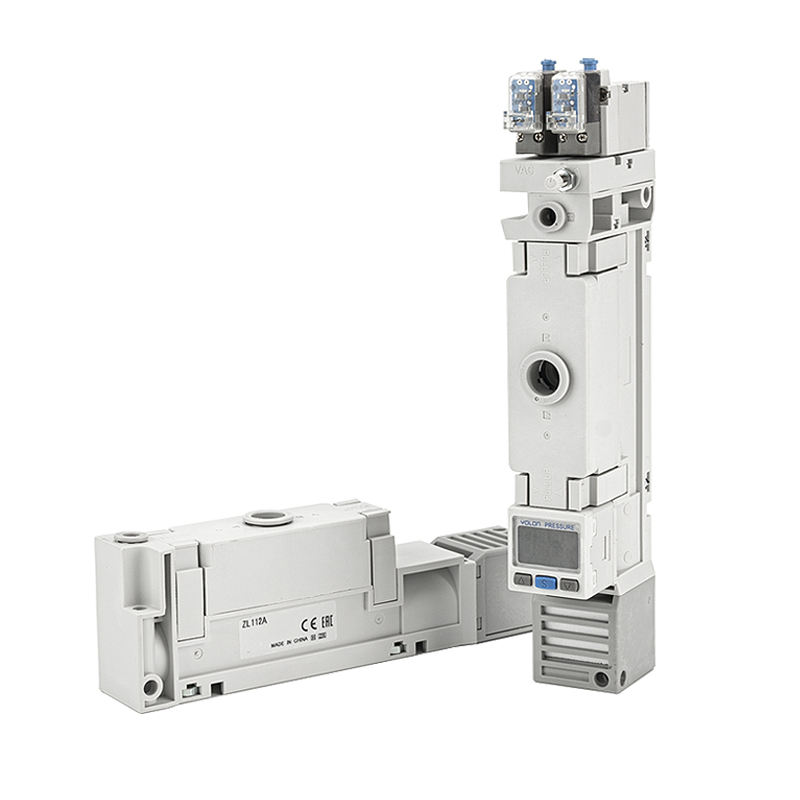

Glacann sraith SOLIH ZL1-sraith struchtúr ejector bhfolús coigilte fuinnimh venturi diffuser ilchéime, go hiomlán idirmhalartaithe le toise bunaidh SMC ZL1 agus leagan amach calafoirt. Faoi choinníoll tomhaltais aeir comhionann, seachadann sé sreabhadh súchán níos airde agus caillteanas fuinnimh níos ísle. Imscaradh go forleathan le haghaidh ionramhálaithe róbait ardluais piocadh agus áit agus feidhmchláir láidre asaithe do phíosaí oibre scagach in-anála.
Dhá phríomhchumraíocht le roghnú:

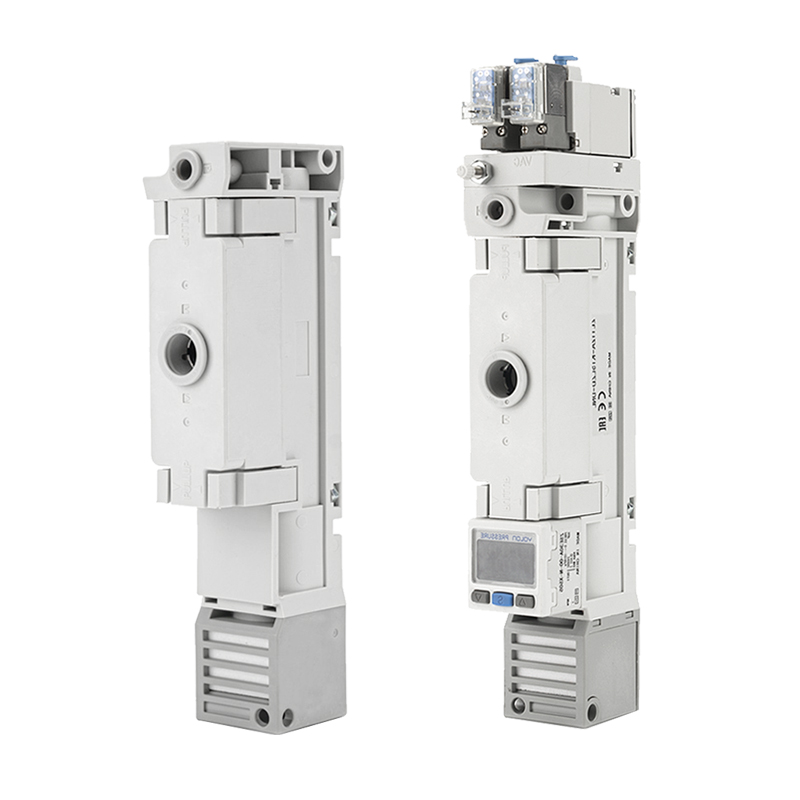

• Cineál gan comhla (Gan comhla): Comhlacht ejector íon amháin, arna rialú ag comhlaí solenoid seachtracha. Costas íseal agus an-solúbtha le haghaidh comhtháthú córas saincheaptha.
• Cineál Le Comhla: Comhla soláthair comhtháite, comhla scaoileadh agus modúl braite brú bhfolús. Níl gá le comhpháirteanna comhla seachtracha breise, píopaí simplithe agus freagairt níos tapúla. Réiteach príomhshrutha is fearr le haghaidh uirlisí robots deireadh láimhe (EOAT).
Sonraíocht Samhail 12A: Sreabhadh uasta trí shúchán 100L/nóim (ANR), brú aeir an tsoláthair oibre 0.4~0.6MPa aer comhbhrúite glan. Calafort soláthair agus calafort folúis atá feistithe le feisteas aon-dteagmháil: Φ6 méadrach nó Φ1/2-orlach impiriúil roghnach.

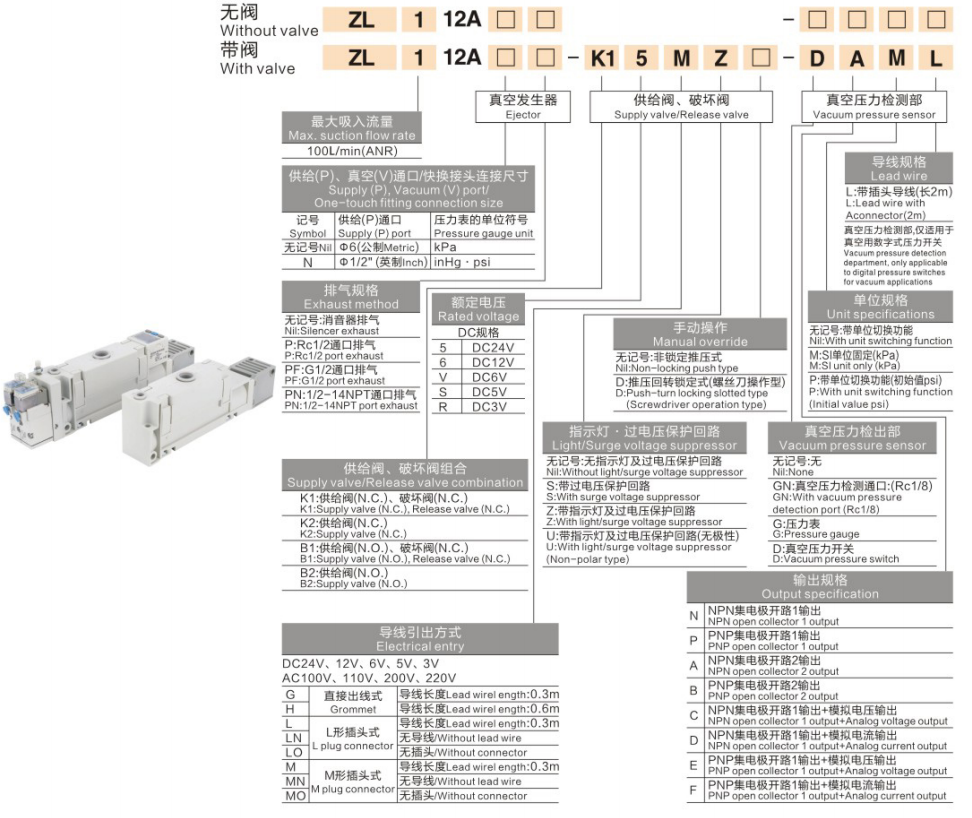

2.1 Bunchód gan comhla
ZL1–12A
• ZL1: Cód sraithe ejector bhfolús ilchéime
• 12A: Cód méid, sreabhadh súchán uasta 100L/min (ANR)
Sampla iomlán:ZL1-12A-K15MZ-DAML
|
Deighleog an Chóid |
Modúl Comhfhreagrach & Sainmhíniú |
|
ZL1–12A |
Sraith + cód méid (100L/nóim) i bhfolús ejector príomhchorp |
|
K1 |
Comhla Soláthair NC + Comhla Eisiúna Teaglaim N.C., tionól comhla soláthair / scaoileadh |
|
5 |
Voltas corna rátáilte DC24V |
|
M |
Asraon sreinge de chineál breiseán de chruth M, fad cábla 0.3m |
|
Z |
Le lampa táscaire & ciorcad cosanta ró-voltais |
|
D |
Aonad braite lasc brú bhfolús ionsuite |
|
A |
Sonraíocht aschuir dé-chainéil bhailitheora oscailte NPN |
|
M(L) |
Cábla lasc-bhrú: 0.3m / 2m le breiseán, roghnaigh ceann amháin |
3.1 Soláthar(P) / Fholúis(V) Méid Feisteas Aon-Teagmhála an Phoirt
|
Marcáil |
Soláthair(P) Port |
Roghanna Aonad Brú |
|
Gan marc / N |
Φ6 Feistiú méadrach aon-dteagmháil |
kPa |
|
Leagan orlach |
Φ1/2" Feistiú Imperial aon-dteagmháil |
inHg, psi |
3.2 Modh sceite
|
Marcáil |
Cur síos ar sceite |
|
Gan marc |
Sceite tostóra (feidhmíocht chaighdeánach, ísealtorainn) |
|
PR |
1/4" sceite calafoirt, píopaí seachtracha le haghaidh sceite láraithe |
|
PG1/2 |
Sceite port G1/2, sceite láraithe mórsreafa |
|
PN1/2-14NPT |
Sceiteán calafoirt NPT 1/2-14 le haghaidh trealaimh Mheiriceá Thuaidh |
3.3 Voltas Rátáil
|
Cód |
Sonraíocht Voltais |
|
5 |
DC24V (príomhshrutha tionsclaíoch) |
|
6 |
DC12V |
|
V |
DC6V (roghnach) |
|
VDC |
DC5V (saincheaptha amháin) |
3.4 Comhlaí Soláthair agus Comhlaí Eisiúna (Do Mhúnlaí Le Comhlaí)
|
Cód |
Comhla Teaglaim |
Cur síos ar Fheidhm |
|
K1 |
Comhla Soláthair N.C. + Comhla Eisiúna N.C. |
Fuinneamh a dhéanamh ar an soláthar do fholús-thógáil; fuinnigh scaoileadh le haghaidh sos tapa-fholús. Roghnú caighdeánach príomhshrutha. |
|
K2 |
Comhla Soláthair N.C. (gan comhla scaoilte) |
Rialú soláthair amháin; folús a scaoiltear go nádúrtha, réiteach optamaithe ó thaobh costais de. |
|
B1 |
Comhla Soláthair N.O. + Comhla Eisiúna N.C. |
Comhla soláthair atá oscailte de ghnáth, aer-sholáthar leanúnach agus cumhacht as feidhm, le haghaidh coinníollacha oibre speisialta i bhfolúschoinneáil. |
|
B2 |
Comhla Soláthair N.O. (gan comhla scaoileadh) |
Cumraíocht bhunúsach soláthair de ghnáth-oscailte. |
3.5 Feidhm Sárú Lámhleabhar
|
Marcáil |
Mód Oibriúcháin de Láimh-Sháraigh |
|
Gan marc |
Brúchnaipe neamh-latching: brúigh chun fuinneamh a dhéanamh, scaoil le hathshocrú. |
|
D |
Cineál glasála cas-bhrú (scriúdaire inoibrithe), glas le haghaidh soláthar leanúnach aeir le linn coimisiúnaithe agus dífhabhtaithe. |
3.6 Lampa Táscaire & Ciorcad Cosanta Róvoltais
|
Marcáil |
Cur síos ar Chumraíocht |
|
Gan marc |
Gan lampa táscaire agus gan aon chiorcad cosanta ró-voltais. |
|
S |
Ciorcad borrtha ró-voltais ionsuite chun saol seirbhíse an chorna a leathnú. |
|
Z |
Lampa táscaire móide ciorcad cosanta ró-voltais le haghaidh léirshamhlú stádas cumhachta. |
|
U |
Lampa táscaire saor ó pholaraíocht & ciorcad cosanta ró-voltais, sreangú treallach ceadaithe. |
3.7 Iontráil Leictreach / Mód Asraon Sreang
|
Cód |
Sainmhíniú Asraon Cábla |
|
G |
Iontráil cábla Grommet, fad cábla: 0.3m |
|
H |
Asraon breiseán de chruth L, fad cábla: 0.6m |
|
LN |
Cineál breiseán cruth L, gan aon chábla a sholáthar (úim sreangaithe féin-ullmhaithe an chustaiméara) |
|
M |
Asraon cineál breiseán de chruth M, fad cábla: 0.3m |
|
MN |
Cineál breiseán de chruth M, níor cuireadh aon chábla ar fáil (úim sreangaithe féin-ullmhaigh an chustaiméara) |
3.8 Aonad Folúsbhrú (Bailí amháin d’aonaid atá feistithe le folúsbhraite)
|
Marcáil |
Socrú Aonaid |
|
Gan marc |
Inaistrithe ilaonad: kPa / inHg / psi inroghnaithe |
|
M |
Aonad seasta, kPa amháin |
|
S |
Inaistrithe ilaonad, réamhshocrú monarchan go psi |
|
P |
Inaistrithe ilaonad, réamhshocrú monarchan go psi |
3.9 Modúl Braite Brú Fholúis
|
Marcáil |
Feidhm Braite & Feidhm |
|
Gan marc |
Gan aonad braite; comhlacht ejector íon, ceangal braiteoir seachtrach ar leithligh. |
|
GN |
Calafort braite folúis (Rc1/8), nasc tomhsaire brú digiteach seachtrach nó modúl fála PLC. |
|
G |
Tomhsaire brú analógach ionsuite le haghaidh léamh leibhéal folúis amhairc áitiúil ar an láthair. |
|
D |
Lasc brú folúis ionsuite, lasc aschuir / comhartha analógach le haghaidh aláram na bpáirteanna ar iarraidh agus aiseolas ar an bpíosa oibre. |
3.10 Sonraíocht Aschuir (Do Lasc Brú Fholúis de chineál D)
|
Cód |
Cur síos ar Mhód Aschuir |
|
N |
Aschur 1-chainéil bailitheoir oscailte NPN, caighdeánach do chainéil ionchuir PLC NPN |
|
P |
Aschur 1-chainéil bhailitheora oscailte PNP |
|
A |
Aschur neamhspleách dé-chainéil bailitheoir oscailte NPN |
|
W |
Aschur neamhspleách dé-chainéil le bailitheoir oscailte PNP |
|
C |
Lasc 1-chainéil NPN + aschur voltais analógach |
|
D |
Lasc 1-chainéil NPN + aschur sruth analógach |
|
E |
Lasc 1-chainéil PNP + aschur voltais analógach |
|
F |
Lasc 1-chainéil PNP + aschur sruth analógach |
3.11 Sonraíocht Cábla um Athrú Brú (Do chineál D)
|
Cód |
Sainmhíniú Cábla |
|
L |
Cábla plug-in réamh-chóimeáilte, fad iomlán: 2m |
|
M |
Cábla plug-in réamh-chóimeáilte, fad iomlán: 0.3m |
|
Mír Paraiméadar |
Sonraíocht Chaighdeánach |
|
Prionsabal Oibre |
ejector bhfolús venturi diffuser ilchéime, struchtúr coigilte fuinnimh ardéifeachtúlachta |
|
Sreabhadh Súchán Uasta (méid 12A) |
100L/nóiméad (ANR) |
|
Brú Aeir Soláthair Caighdeánach |
0.4 ~ 0.6MPa |
|
Port Soláthair / Fholúis |
Feisteas aon-dteagmháil: Φ6 Méadrach / Φ1/2" Imperial roghnach |
|
Roghanna sceite |
Tostóir caighdeánach sceite; PR / PG / PN cineál calafort láraithe sceite seachtrach roghnach |
|
Voltas Coil Rátáilte |
DC24V / DC12V / DC6V; DC5V ar fáil ar iarratas saincheaptha |
|
Roghanna Iontrála Leictreacha |
G grommet / breiseán cruth H‑L / breiseán cruth M-M; Leagan cábla-lúide LN / MN le haghaidh sreangú custaiméirí |
|
Aonad Braite Fholúis |
Gan aon chalafort braite / braite GN (Rc1/8) / G tomhas brú áitiúil / D lasc brú folúis ionsuite |
|
Aschur Comhartha |
Aschur lasc dé-chainéil NPN / PNP; voltas analógach / aschur reatha roghnach |
|
Táscaire & Borrtha-Cosaint |
Gan chosaint / S borrtha cosanta / Z táscaire +cosaint / U táscaire saor ó polaraíocht +cosaint |
|
Mír Comparáide |
Cineál gan comhla ZL1-12A |
Cineál Le Comhla ZL1-12A-K1… |
|
Comhlaí Comhtháite |
Níl aon chomhlaí ionsuite, comhla solanóideach seachtrach 3-bhealach ag teastáil |
Comhla soláthair comhtháite + comhla scaoileadh (sraith K1/K2/B1/B2) |
|
Modh Briseadh Fholúis |
Rialaithe ag comhla seachtrach nó scaoileadh nádúrtha |
Sos láithreach bhfolús ag comhla scaoilte ionsuite le haghaidh scaoileadh tapa an phíosa oibre |
|
Luas Freagartha |
Ag brath ar leagan amach na comhla sheachtracha agus na bpíblíne |
Freagairt chomhtháite níos tapúla d'fheidhmchlár róbat ard-timthriallta |
|
Castacht Píopaí |
Éilíonn comhlaí ar leith, feistis agus gabhálais scagaire |
Obair phíobáin ar an láthair atá fíor-chomhtháite |
|
Costas & Solúbthacht |
Costas is ísle, solúbthacht dearadh córais uasta |
Leibhéal comhtháthaithe níos airde, is fearr le haghaidh éifeachtóir deiridh robot EOAT |
|
Brath Brú |
Athrú brú bhfolús seachtrach ag teastáil |
Tomhsaire brú G roghnach ionsuite / lasc brú folúis D |
Réiteach 1: Ciorcad Optamaithe Costas Gan comhla
Cóireáil foinse aeir dhá-aonad neamh-ola AFC2000 → Comhla solenóideach 3V110 3-bhealach → ZL1-12A ejector bhfolús gan comhla → ZPT cupán shúchán i bhfolús
Réiteach 2: Ciorcad Pioc agus Áit Róbait Ardluais Le Comhla
Rialtóir brú AR → ZL1-12A-K15MZ-DAML (comhla soláthair comhtháite, comhla scaoilte & lasc brú bhfolús) → cupán súchán éifeacht deiridh robot, tacaithe le feidhm aláraim uathoibrithe ar iarraidh.
Réiteach 3: Ciorcad Aersholáthair Láraithe Il-Bhainc
AFC dhá-aonad neamh-ola mórsreafa → ZL1 iolrach le cóimeáil iomadúil ejector ejector comhla → piocadh ábhar sioncrónach il-shúchán-cupán.
• Méid an phoirt: Le haghaidh feadánra caighdeánach PU6 / Φ6, roghnaigh calafort méadrach gan mharc. Maidir le feadánra impiriúil Φ1/2″, sonraigh calafort impiriúil mar aon leis an aonad brú inHg / psi.
• Sceite: Do thimpeallacht ceardlainne ísealtorainn, coinnigh gnáth-sceideal tostóra. Le haghaidh ídithe chuig limistéar sábháilte ainmnithe, glac sceite láraithe de chineál calafoirt PR/PG/PN.
• Voltas: DC24V (cód 5) do threalamh uathoibrithe baile; DC12V / DC6V le haghaidh tionscadal easpórtála Eorpach nó feiste ísealvoltais.
• Comhcheangail: K1 (soláthar N.C. + scaoileadh N.C.) do phiocadh agus áit chaighdeánach ardluais; K2 le haghaidh costais a laghdú; B1/B2 le haghaidh dálaí oibre speisialta i bhfolús-choimeád a bhíonn oscailte de ghnáth.
• Riachtanas braite: Roghnaigh lasc brú bhfolús D (meaitseálann NPN/PNP cineál ionchuir PLC) le haghaidh aláram páirt in easnamh PLC; G tomhas brú áitiúil le haghaidh iniúchadh amhairc ar an láthair; Port braite GN chun sonraí seachtracha tríú páirtí a fháil.
• Táscaire & cosaint borrtha: Roghnaigh leagan Z / U le haghaidh tásc diagnóiseach comh-aireachta; S cosaint ró-voltais do thimpeallacht oibre thaise, chrua.
• Sárú láimhe: Roghnaigh D brú-ghlais glasála-sárú láimhe le haghaidh cásanna coimisiúnaithe agus dífhabhtaithe go minic, tacaigh le soláthar leanúnach aeir faoi ghlas.
• PCB leictreonaic 3C & láimhseáil pioc agus áit ardluais sliseanna
• Aistriú ábhar leatháin leictreoid ceallraí litiam-ian
• Carton & ábhar scagach fórsa asaithe
• Piocadh róbatach tromshaothair gloine & leathán-mhiotail
• Baint & scartáil pháirte róbait um mhúnlú insteallta
• Feidhmchlár grabála pacáistithe próiseála bia
• Loighistic ag sórtáil córais aistrithe róbatacha ardluais
• NÁ húsáid aonaid ola-cheo FRL (sraith trí aonad AC / BC) le haghaidh soláthar aeir ejector bhfolús. Clocfaidh ola bhealaithe soic idirleata ilchéime, ní mór dó aonad cóireála dhá fhoinse aeir neamh-ola AFC a ghlacadh.
• Suiteáil éigeantach scagaire folúis inlíne ZFC ar an taobh in aghaidh an tsrutha. Tá soic ilchéime beag bídeach íogair do dheannach; díghrádóidh an sreabhadh súchán go mór nuair a bheidh sé clogtha ag éilliú cáithníní.
• Coinnigh an fad píobáin idir an ejector agus an cupán súchán chomh gearr agus is féidir chun tógáil suas folús tapa agus feidhmíocht shúchán chobhsaí a ráthú.
• Raon brú aeir soláthair is fearr 0.4 ~ 0.6MPa. Bíonn súchán lag mar thoradh ar bhrú neamhleor; méadaíonn an iomarca brú ar thomhaltas an aeir chomhbhrúite.
• Le haghaidh samhlacha le comhla, roghnaigh leaganacha Z / S / U le ciorcad cosanta borrtha ionsuite chun saol seirbhíse an choil solenoid a leathnú taobh istigh de chaibinéid rialaithe.
• Maidir le cumraíochtaí láraithe sceite PR / PG / PN, coinnigh an phíobáil sceite gan bhacainn, déanfaidh cúlbhrú an fheidhmíocht folústhógála a dhíghrádú go mór.
