Ejector Fholúis Chorpphoirtithe Sraith ZH-D

Ejector Fholúis Chorpphoirtithe Sraith ZH-D | Venturi Céim Aonair Gineadóir Fholúis Ceangal Aeroibrithe Díreach

Branda: SOLH le Richge Technology | Iomlán Meicniúil Idirmhalartaithe le Gineadóir Fholúis Sraith ZH Iompórtáilte

1. Forbhreathnú Táirge

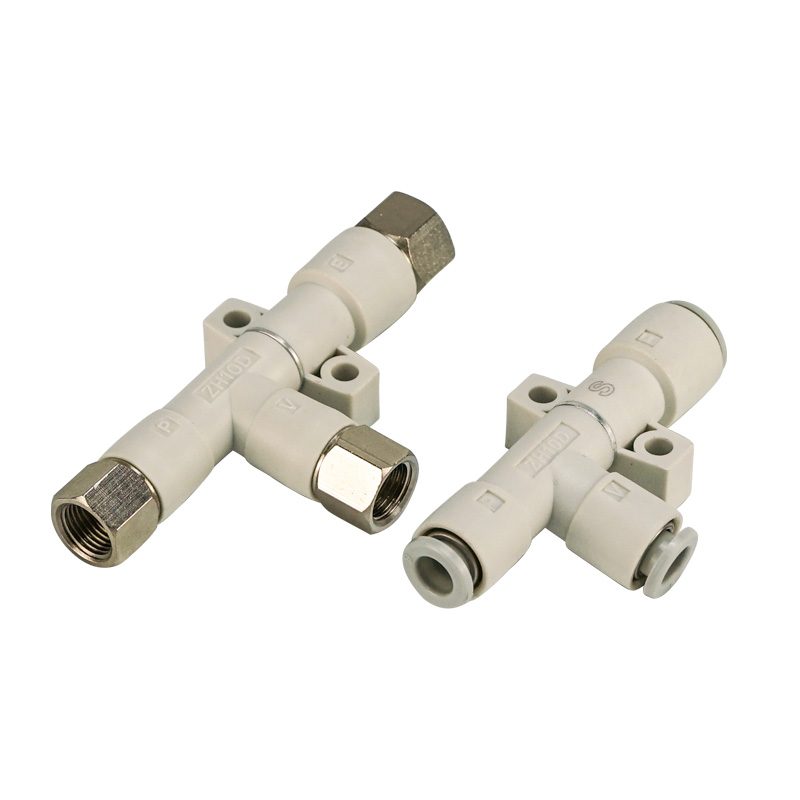

     Is ejector folúis venturi aonchéime é cineál corp-aistrithe ZH-D. Éilíonn trí chalafort neamhspleácha lena n-áirítear calafort soláthair SUP, calafort folúis VAC agus calafort sceite EXH píopaí seachtracha. Níl aon tostóir ionsuite laistigh den phríomhchorp. Dearadh dlúth agus éadrom le struchtúr nozzle roisín comhtháite, go hiomlán idirmhalartaithe le sraith ZH allmhairithe.

  Idirdhealú Múnla

     • ZH-D Cineál portáilte coirp: Trí chalafort le haghaidh píobaireachta seachtracha, gan tostóir ionsuite.

     • Cineál bosca ZH-B: Feistithe le tostóir comhtháite laistigh den chorp, níl ach calafoirt soláthair agus folúis in áirithe.

  Dhá ghrád feidhmíochta:

     • S-sonraíocht (Ardfholús): Folús deiridh -90kPa, iontach do phíosaí oibre mín séalaithe.

     • Sonraíocht L (Ard-sreabhadh): Sreabhadh súchán níos mó le leibhéal folúis níos ísle, le haghaidh píosaí oibre scagach breathable cosúil le páipéar, fabraic agus cartán.

  Clúdaíonn tolladh nozzle Φ0.5 / 0.7 /1.0 /1.3 /1.5 /1.8 /2.0mm. Tacaigh le roghanna naisc iolracha: feistiú aon-dteagmháil, snáithe G/RC, snáithe impiriúil NPT. Réitigh gléasta iolracha: ceangail scriú díreach, lúibín gléasta agus suiteáil iarnróid DIN. Cuirtear i bhfeidhm go forleathan é ar éifeachtóir deiridh róbait agus feidhmchláir modúil ilstáisiúin.

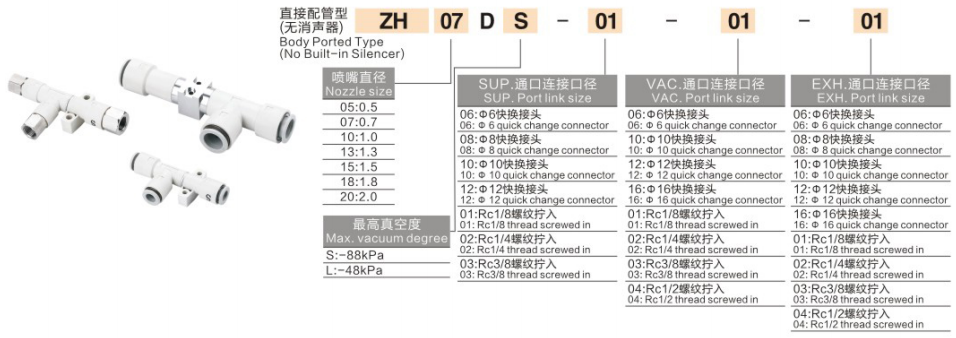

2. Míniú Códaithe Samhail a chríochnú

Múnla samplach:ZH10DSA-06-08-10

     • ZH: Cód sraithe ejector bhfolús

     • 10: Cód tolladh an nozzle

     • D/B: foirm choirp. D = cineál corpphoirtithe le 3 chalafort sheachtracha gan tostóir ionsuite; B = cineál bosca le tostóir comhtháite

     • S/L: tréith fholús. S = cineál ardfholús deiridh -90kPa le sreabhadh measartha trí shúchán; L = cineál ardsreafa. ZH05-13 deiridh -48kPa; ZH15-20 deiridh -66kPa, sreabhadh mór do phíosaí oibre breathable

     • A: Leagan éadrom den ghlúin nua le toise giorraithe agus meáchan laghdaithe

     • -06-08-10: Sonraíocht calafoirt(SUP-VAC-EXH). Seasann uimhir dhá dhigit do mhéid feisteas aon-dteagmháil mhéadrach(06=Φ6,08=Φ8,10=Φ10,12=Φ12). F01/F02/F03 le haghaidh snáithe G/RC; N01/N02 le haghaidh snáithe impiriúil NPT.

  Sampla ordaithe: ZH13DSA-08-10-10
     ejector bhfolús comhlacht-poirt ZH, nozzle Φ1.3mm, grád ardfholús S, leagan nua éadrom A; calafort soláthair Φ8, calafort folúis Φ10, calafort sceite Φ10 feistiú aon-dteagmháil.

3. Buntáistí Feidhmíochta Croí

     • Trí chalafoirt sheachtracha iomlána neamhspleácha: Soláthar SUP ar leith, bhfolús VAC agus calafoirt sceite EXH. Is féidir le gás sceite tostóir seachtrach nó píblíne sceite láraithe a nascadh. Oiriúnach le haghaidh éifeachtóir deiridh robot agus comhtháthú modúl, saor ó shrianta spáis tostóra inmheánacha.

     • Soic roisín comhtháite éadroma: An nozzle agus an príomhchorp múnlaithe go hiomlán le haghaidh laghdú meáchain iontach, foirfe do EOAT ag gluaiseacht ardluais. Giorraíonn leagan Nua A fad agus airde, laghdaítear meáchan suas le 74%.

     • Roghanna feidhmíochta dúbailte bhfolús: S ardfholús do phíosaí oibre séalaithe mín lena n-áirítear gloine, leathán miotail agus tithíocht phlaisteach; L ard-sreafa le haghaidh cartán, scannán, fabraic agus ábhair sceite le haghaidh cúitimh sceite.

     • Roghanna saibhir port: Feistiú méadrach aon-dteagmháil, snáithe píopa G/Rc agus snáithe impiriúil NPT le haghaidh oiriúnú trealaimh don mhargadh domhanda.

     • Modhanna gléasta éagsúlaithe: Ceangal scriú díreach, lúibín caighdeánach, lúibín L-chruthach agus gléasadh iarnróid DIN le haghaidh leagan amach solúbtha.

     • Ceanglas oibríochta saor ó ola: Tá cosc ​​ar lubrication ceo ola, níl ach aer comhbhrúite tirim scagtha ag teastáil.

4. Sonraíochtaí Teicniúla Caighdeánacha

Feidhmíocht ag brú soláthair 0.5MPa (ANR)

Maidir le malairt L-ard-sreafa: sreabhadh súchán níos airde faoi thonnadh an nozzle comhionann le leibhéal deiridh folúis níos ísle.

5. Tábla Comparáide ZH-D VS ZH-B

6. Treoir Roghnaithe Céim ar Chéim

     • Roghnú feidhmíochta S/L

 ￮ ✅ S ardfholús (‑90kPa): Píosaí oibre séalaithe go réidh, mar shampla pláta cruach, gloine, tithíocht phlaisteach, PCB; sceitheadh ​​beag, fórsa asaithe ard ag teastáil.

 ￮ ✅ L ard-sreabhadh: Carton, cúr, scannán, fabraic agus píosaí oibre breathable eile atá seans maith go sceite, cúitíonn sreabhadh mór sceitheadh ​​​​folúis.

     • Roghnú tolladh nozzle: Roghnaigh de réir limistéar asaithe iomlán an chupáin shúchán. Tugann nozzle níos mó sreabhadh súchán níos airde agus tomhaltas aeir níos airde ag an am céanna. Seachain nozzle ró-mhéid chun dramhaíl aeir comhbhrúite a chosc.

     • Roghnú cineál port: Feistiú méadrach aon-dteagmháil (06/08/10/12) do threalamh uathoibrithe baile; Snáithe G / snáithe NPT le haghaidh meaisíní onnmhairithe thar lear.

     • Nóta láimhseála sceite le haghaidh cineál D: Níl aon tostóir ionsuite ag D-athraitheach. Caithfidh an calafort sceite EXH tostóir seachtrach a nascadh nó beidh an torann an-mhór; nó bealach píopa sceite amach as comh-aireachta trealaimh.

     • Réiteach braite folúis: ejector bhfolús sraith ZH gan lasc brú ionsuite. Cuir lasc brú bhfolús seachtrach ZSE leis má tá gá le haiseolas comhartha.

7. Cásanna Iarratais tipiciúla

     • Piocadh deireadh láimhe robot EOAT: páirteanna plaisteacha 3C, PCB agus láimhseáil bileog ceallraí

     • Tionscal pacáistiú: cartán, scannán agus ábhar páipéir a bhailiú

     • Scartáil cuid bheagmhéide le haghaidh róbat múnlaithe insteallta

     • Modúl folúis il-chomhthreomhar le haghaidh asaithe sioncrónach il-shúchán-cupán

     • Stáisiúin uathoibrithe óna dteastaíonn sceite láraithe dramhaíola-gháis lasmuigh de thithíocht trealaimh

8. Cur síos ar Léaráid Chuarda Aeroibrithe Caighdeánach

     Ciorcad caighdeánach corp-phoirtithe ZH-D: scagaire aerfhoinse AFC (aonad ceo ola toirmiscthe) → Comhla solanóideach 3/2 → calafort soláthair SUP de ZH‑D; Ceanglaíonn calafort folúis VAC scagaire bhfolús ZFC ansin go dtí an cupán súchán; Ceanglaíonn calafort sceite EXH tostóir seachtrach nó píobán sceite a ródaítear le trealamh lasmuigh.

9. Nótaí Tábhachtacha Oibriúcháin

     • Tá cosc ​​dian ar lubricator ceo-ola. Déanfaidh ábhar salaithe ola cumhdach bídeach soic, beidh sé ina chúis le lobhadh fórsa an tsúchán nó teip iomlán. Ní ghlacfar ach le scagaire aeir le haghaidh cóireála foinse aeir.

     • Ní mór scagaire bhfolús inlíne ZFC a shuiteáil ar an taobh bhfolús. Beidh bac nozzle mar thoradh ar dhul isteach cáithníní deannaigh.

     • I gcás ejector corp-phoirtithe ZH-D, caithfidh an calafort sceite EXH tostóir a threalmhú chun an iomarca torainn a sheachaint.

     • Brú soláthair molta: 0.4-0.5MPa. Ní mholtar oibriú leanúnach fadtéarmach faoi 0.6MPa iomlán.

     • Íoslaghdaigh an fad píobáin idir ejector bhfolús agus cupán súchán, laghdaigh méid píblíne le haghaidh freagra níos tapúla i bhfolús.
