Sorcóir Aeir

Is actuator aeroibrithe dlúth eacnamaíoch é sorcóir dlúth ultra-tanaí cearnach SOLH SDA. Níl fad a choirp ach 1/2~1/3 de shorcóirí slata ceangail caighdeánach agus tacaíonn sé le suiteáil leabaithe chun spás a shábháil. Tá toisí gléasta idirmhalartaithe le sraith Airtac ACQ agus SMC CQ2. Cuireann sé leaganacha cuimsitheacha ar fáil: gníomhú dúbailte, tuairisceán earrach singil SSA/STA, slat chúpla SDAD, stróc inchoigeartaithe SDAJ agus samhlacha maighnéad-fheistithe. Déanann tuairteoirí rubair ionsuite ag an dá cheann turraing a ionsú agus torann a laghdú. Cuireann séala frithchuimilte íseal atá stóráilte le ramhar ar chumas oibriú fadtéarmach saor ó ola. Méideanna tollta φ12 ~ 100mm, atá oiriúnach do bhrú gearr-stróc, do chlampáil agus do shuíomh, i bhfeidhm go forleathan in uathoibriú 3C, innealra pacáistithe agus daingneáin mar réiteach éifeachtach ó thaobh costais do threalamh spás-teoranta.

Tá sorcóir tanaí SOLH RQ idirmhalartaithe le sraith SMC RQ/RDQ. Glacann sé struchtúr stuáilte aeir nuálach gan fáinne le cumas ionsú fuinnimh 3 huaire de mhaolán rubair CQ2 agus torann oibriúcháin 50% níos ísle. Tá an bairille cearnach ultra-caol 20% níos giorra ná na sorcóirí tanaí gnáth-mhaolú aer, agus tá toisí gléasta oiriúnach do CQ2 agus CQS le haghaidh athsholáthar díreach uasghrádú. Clúdaíonn malairtí RQ neamh-mhaighnéadach, RDQ maighnéad-fheistithe agus RLQ inghlasáilte le haghaidh frith-titim ualaigh ingearach. Oiriúnach do chómhalartú ardluais leanúnach ag 50~500mm/s. Méideanna tollta φ20 ~ 100mm agus tacaíonn sé le hoibriú saor ó ola. Úsáidtear go forleathan é i luchtú/díluchtú uathoibrithe ard-timthriall, clampáil agus suíomh beachtas a éilíonn tionchar íseal agus torann íseal.

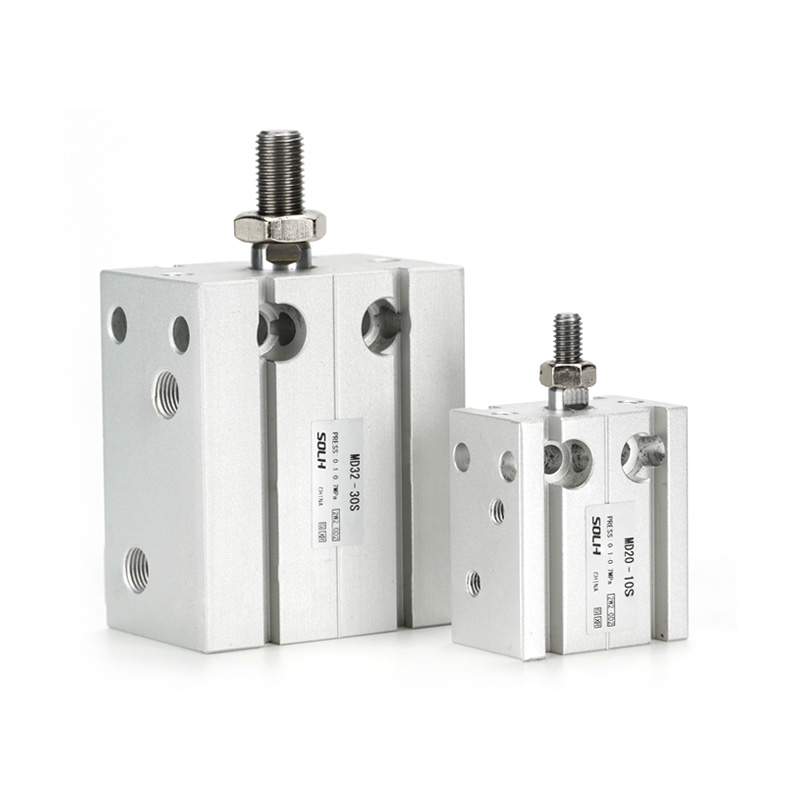

Tá sorcóir dlúth saor-fheistithe ilshuímh SOLH MD feistithe le poill gléasta tapáilte ar shé thaobh an choirp le haghaidh suiteáil gan lúibín ag aon uillinn, 30% ~ 50% níos tanaí ná na gnáth-sorcóirí cruinne chun leagan amach trealaimh ard-dlúis caol a fheistiú. Clúdaíonn cúig fho-mhúnla na modhanna oibre go léir: MD caighdeánach gníomhúcháin dhúbailte aonshlat, MSD aon-ghníomhaithe aon-slat (síneadh an earraigh) / MTD (retract spring), MDD dúbailte slat frith-torsion, agus MDJ dúbailte-slat inchoigeartaithe stróc. Tá raon méideanna tollta ó 6 go 32 mm le strócanna caighdeánacha 5 ~ 60 mm. Tagann gach aonad le maolán rubair tosaigh ionsuite agus sliotáin dhá thaobh le haghaidh braiteoirí maighnéadacha; Seasann iarmhír-S do mhaighnéad buan comhtháite atá comhoiriúnach le lasca giolcach CMSH/DMSH. Glacann an tslat loine bushing comhtháite féin-bhealaithe le haghaidh oibriú rianúil saor ó ola. Cuireann leaganacha dúbailte slata deireadh le sraonadh cliathánach ó ualaí fritháirimh, agus tá scriú coigeartaithe cúil ag MDJ le haghaidh mionchoigeartú solúbtha le stróc. Cuirtear i bhfeidhm go forleathan é ar chlampáil ar dhleacht éadrom, ar dhíshealbhú, ar rocadh agus ar shuíomh beacht na bpuirt bheaga in innealra 3C, leathsheoltóra agus uathoibrithe beag.

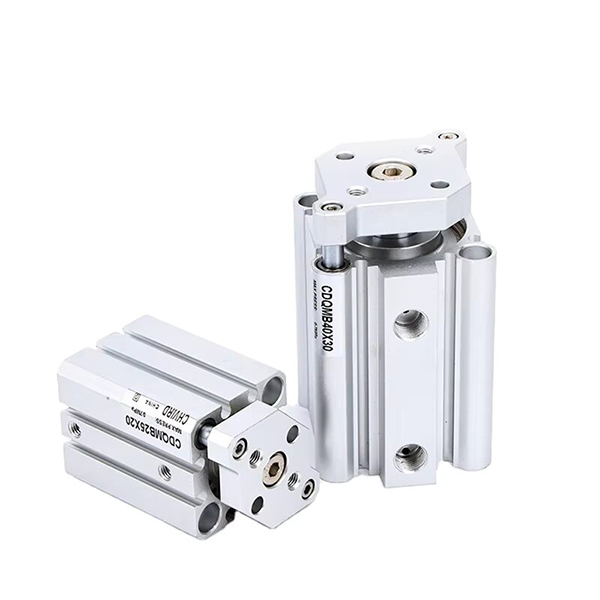

Tá sorcóir tanaí treoraithe ard-rigidity SOLH CQM idirmhalartaithe le SMC CQM/CDQM. Tógtha ar struchtúr sorcóir tanaí CQ2 le slata treorach dúbailte comhthreomhara comhtháite, coinníonn sé an fad comhlacht céanna le CQ2 agus cuireann sé deireadh leis an ngá atá le treoracha seachtracha. Tá a fhriotaíocht ualach cliathánach 2 ~ 4 huaire níos airde ná na sorcóirí caighdeánacha CQ2, le lamháltas uainíochta slat loine ≤ ± 0.2 °. I measc na n-athruithe tá CQM neamh-mhaighnéadach, CDQM feistithe le maighnéad agus samhail saol seirbhíse fada CQM-XB24. Feistithe le tuairteoirí rubair ar an dá cheann agus tacaíonn sé le hoibriú saor ó ola. Méideanna tollta φ12~100mm, toisí gléasta ag luí le CQ2/CQS. Ideal do bhrú cruinneas gearr-stróc agus clampáil daingneáin le ualach fritháireamh in uathoibriú cóimeála leictreonaic.

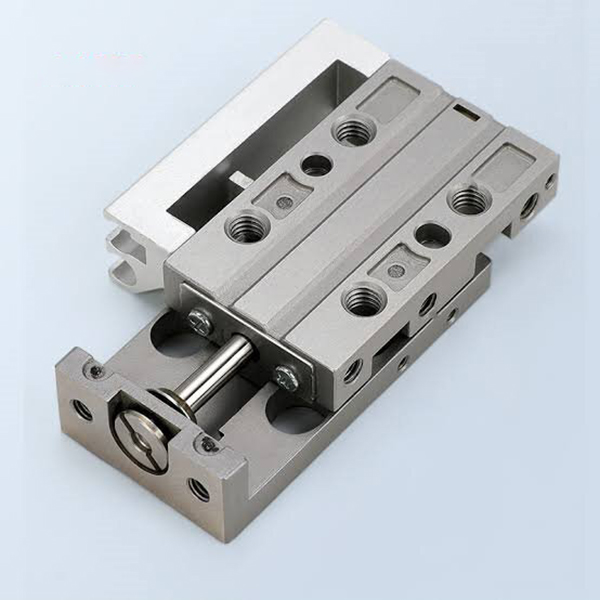

Tá tábla sleamhnáin aeroibrithe ard-chruinneas ultra-dlúth SOLH MXJ idirmhalartaithe le sraith SMC MXJ. Feistithe le treoir líneach liathróid cruach dhosmálta comhtháite, sroicheann sé cruinneas comhthreomhar 0.005mm agus cruinneas suímh athuair ±0.01mm. Tacaíonn an comhlacht éadrom ultra-tanaí le gléasta trí-thaobh barr, bun agus taobh, 30% ~ 50% níos lú ná táblaí sleamhnáin MXQ. Méideanna tollta φ4.5~16mm, atá feistithe le maoláin rubair dé-deireadh, agus teorannóirí miotail roghnacha le haghaidh stróc inchoigeartaithe 0~5mm. Cumasaíonn dearadh siméadrach idirmhalartú clé-dheis idir píopaí agus braiteoirí, atá oiriúnach do thimpeallachtaí glana saor ó ola. In ann gluaiseacht cobhsaí ard-minicíochta gearr-stróc, a glacadh go forleathan le haghaidh tairiscint líneach leibhéal miocrón i láimhseáil micrea 3C, cigireacht optúil, cóimeáil miniature agus trealamh uathoibrithe leighis dlúth.

Tá tábla sleamhnáin aeroibrithe ultra-ard-chruinneas SOLH MXP idirmhalartaithe le sraith SMC MXP. Glacann sé comhlacht cruach dhosmálta martensitic comhtháite agus treoir líneach liathróid ionsuite, ag baint amach comhthreomhar taistil de 0.004mm, earráid rothlach síos go dtí ± 0.03 ° agus cruinneas suímh athuair ±0.01mm. Tá an comhlacht dlúth ultra-chúng 10% ~ 20% níos caol ná samhlacha MXJ, ag tacú le gléasadh trí thaobh agus píopa aiseach/cliathánach inaistrithe. Méideanna tollta φ6~16mm atá feistithe le maoláin rubair chaighdeánacha, srianta miotail roghnacha agus maoláin hiodrálacha ar fáil do φ8 agus os a chionn. Tacaíonn sé le timpeallacht ghlan saor ó ola agus cómhalartú ard-minicíochta cobhsaí. Ideal do stáisiúin uathoibrithe spáis teoranta óna dteastaíonn cruinneas tairiscint dhian, mar shampla iniúchadh optúil, nascáil sliseanna, cóimeáil micrea-chomhpháirteanna agus trealamh leighis den scoth.

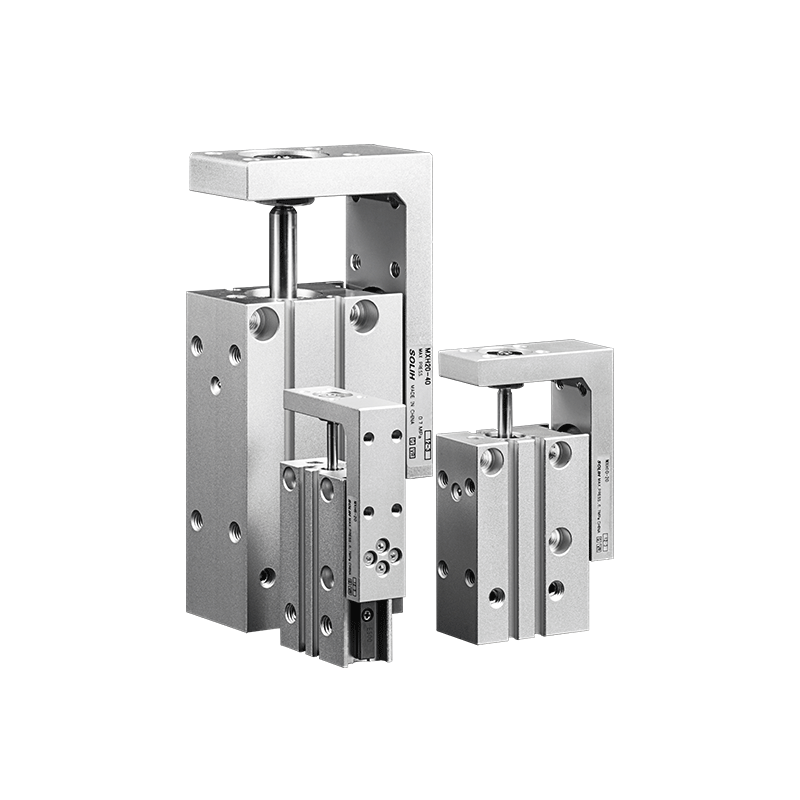

Tá tábla sleamhnáin aeroibrithe caol SOLH MXH idirmhalartaithe le sraith SMC MXH. Tiomáinte ag dé-loine agus atá feistithe le hiarnród treorach liathróid a scaiptear, glacann sé comhlacht ultra-caol atá oiriúnach do leagan amach dlúth taobh le taobh. Tá cumas frith-fhritháireamh agus frith-torsion den scoth aige le chasmhóiminte incheadaithe thart ar 6 huaire de shleamhnáin MXU traidisiúnta, cruinneas suímh athuair ± 0.02mm agus stróc caighdeánach uasta suas le 60mm. Ag tacú le gléasadh 4-threo agus píopaí 3-thaobh, tagann sé le maighnéad ionsuite atá comhoiriúnach le lasca maighnéadacha éagsúla, maoláin rubair dé-deireadh agus cuireann sé ar chumas oibriú leanúnach gan ola. Méideanna tollta φ6 ~ 20mm, a úsáidtear go forleathan le haghaidh aistriú meán-cruinneas fad-stróc ard-minicíochta comhpháirteanna 3C agus páirteanna plaisteacha beaga faoi ualach cantilever nó aontaobhach i dtrealamh uathoibrithe spás-teoranta.

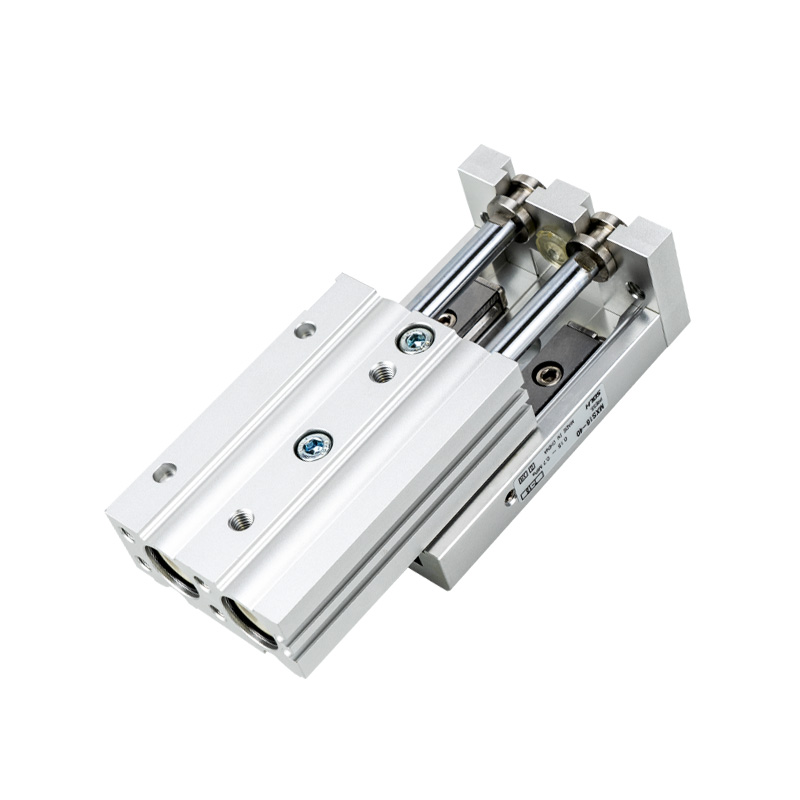

Tá tábla sleamhnáin aeroibrithe comhtháite ard-rigidity SOLH MXS idirmhalartaithe go hiomlán le sraith SMC MXS. Glacann sé tiomána dé-loine agus ráillí treorach tras-rollta réamhluchtaithe le haghaidh gluaiseacht nialasach-imréiteach, ag seachadadh faoi dhó éirim na sleamhnáin aon-sorcóra leis an tolladh céanna agus cruinneas suímh athuair suas le ± 0.01mm. Sábhálann an struchtúr comhtháite ultra-tanaí 30% ~ 50% de spás suiteála i gcomparáid le sorcóir scoilte móide tacair treoracha seachtracha. Tacaítear le gléasadh trí thaobh le poill bioráin suite (bun, taobh agus aiseach). Méideanna tollta φ6~25mm le strócanna caighdeánacha 10~150mm, coigeartóirí stróc roghnacha 0~5mm. Feistíonn maighnéad ionsuite lasca maighnéadacha agus cuireann sé ar chumas oibriú saor ó ola. Úsáidtear go forleathan le haghaidh aistrithe líneach ard-rigidity, ard-chruinneas i stáisiúin leathsheoltóra, cóimeála cruinneas 3C agus comhpháirteanna optúla ailínithe.

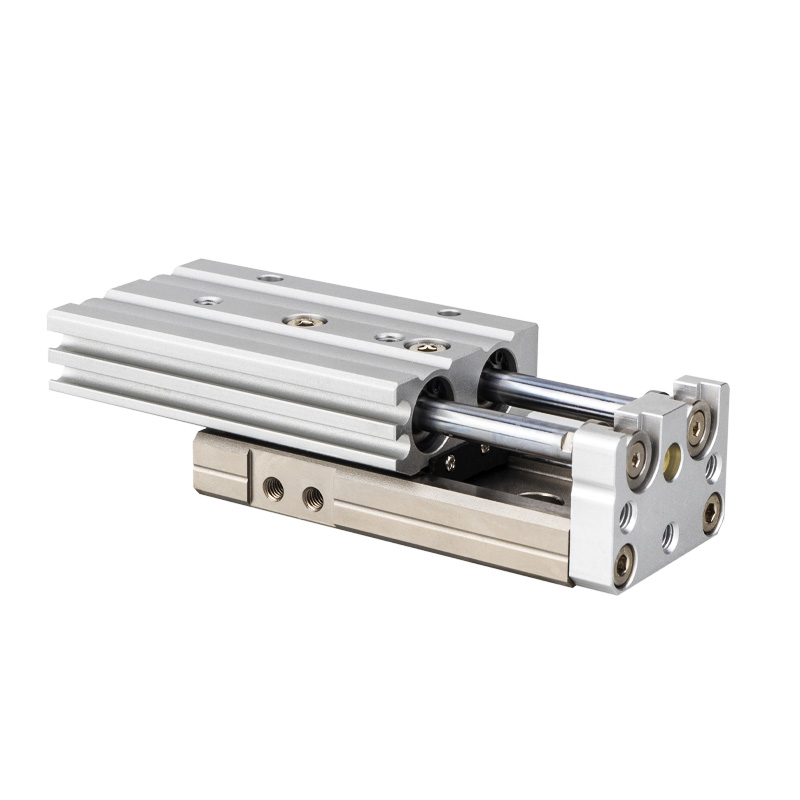

Tá tábla sleamhnáin aeroibrithe eacnamaíoch SOLH MXQ idirmhalartaithe le sraith SMC MXQ. Glacann sé le hiarnród treorach liathróid athfhillteach tiomána dé-loine agus neamh-réamhluchtaithe, tógtha mar aonad comhtháite éadrom ultra-tanaí le airde níos ísle agus meáchan níos éadroime ná MXS, ag baint amach cruinneas suímh athfhillteach ± ​​0.02mm. Tá gléasadh trí thaobh le poill bioráin suite (bun, taobh agus aiseach) ar fáil. Méideanna tolladh φ6~25mm, strócanna caighdeánacha 10~150mm, coigeartóirí stróc roghnacha 0~5mm. Feistíonn maighnéad ionsuite lasca maighnéadacha agus tacaíonn sé le hoibriú saor ó ola. Mar actuator líneach bunúsach atá éifeachtach ó thaobh costais, luíonn sé le tionscadail atá íogair ó thaobh an bhuiséid agus úsáidtear go forleathan é le haghaidh aistriú ard-minicíochta éadrom ar chodanna beaga leictreonacha agus plaisteacha agus línte cóimeála uathoibrithe caighdeánacha.
