Sorcóir Aeir

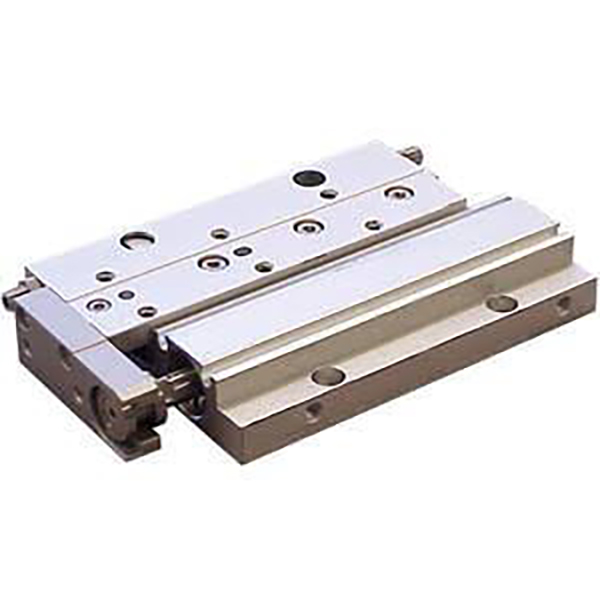

Tá tábla sleamhnáin aeroibrithe ard-rigidity ultra-tanaí SOLH Richge MXF idirmhalartaithe le sraith SMC MXF. Socraítear an sorcóir agus an treoir tras-rollta go comhthreomhar, agus laghdaítear airde an chomhlachta 40% i gcomparáid le samhlacha coibhéiseacha MXS, atá oiriúnach do threalamh uathoibrithe le imréiteach ingearach teoranta. Tacaíonn sé le dé-fheistis barr agus bun le poill bioráin suite, cruinneas suite arís ±0.02mm, méideanna tollaidh φ8~20mm agus stróc caighdeánach uasta 100mm. Feistithe le maoláin polúireatán dé-deireadh mar choigeartóirí caighdeánacha, roghnacha X10/X11 stróc agus maoláin hiodrálacha. Oibríonn maighnéad ionsuite le lasca maighnéadacha agus cuireann sé ar chumas oibriú timthrialla fada gan ola. Úsáidtear go forleathan le haghaidh aistriú fad-stróc meán-ualach, mar shampla láimhseáil modúil 3C, brú beacht agus aistriú stáisiúin.

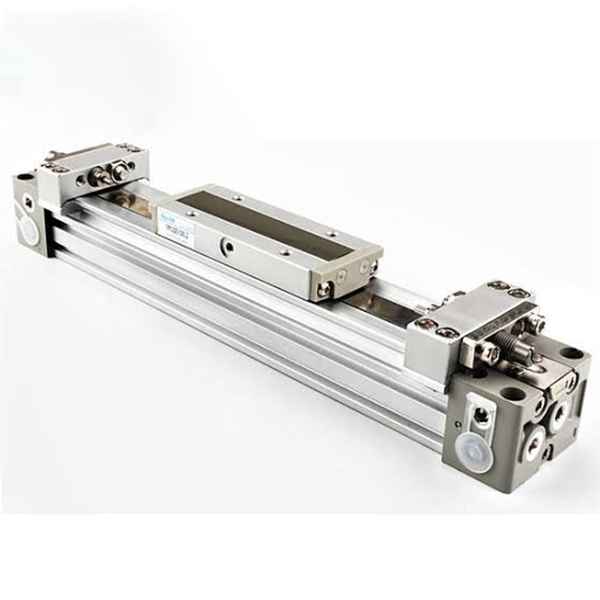

Déanann SOLH MY1B bunsorcóir gan slat a nascadh go meicniúil idirmhalartaithe iomlán a bhaint amach le samhlacha SMC comhfhreagracha. Feistithe le crios séalaithe inmheánach agus crios seachtrach deannach-dhíonach, cealaíonn sé an tslat loine seachtrach, a bhfuil a fad suiteála iomlán gar do stróc éifeachtach agus sábhálann sé níos mó ná 50% de spás leagan amach i gcomparáid le sorcóirí slata ceangail. Tá méideanna toll sa raon ó φ10 go 100mm le stróc uasta suas le 5000mm. Tá an tábla sleamhnáin ceangailte go docht leis an loine le friotaíocht lúbthachta gan íoc, rud a ligeann do shuiteáil ualach díreach gan treoracha cúnta faoi ualaí solais. Tá píopaí ceithre treo (tosaigh, cúil, taobh, bun) ar fáil; samhlacha φ25~40 a bhaint amach laghdú meáchain 17%. Tá cúisíní aeir inchoigeartaithe caighdeánacha feistithe, le maoláin hiodrálacha seachtracha roghnacha agus coigeartóirí stróc dé-deireadh. Feistíonn grooves réamhchoimeádta lasca maighnéadacha sraith D-M9, agus tacaítear le hoibriú saor ó ola le haghaidh ceardlanna glan. Rangaithe de réir toilleadh ualaigh: φ10~20 le haghaidh dualgas éadrom, φ25~40 le haghaidh dualgas meánach éadrom, φ50~63 le haghaidh dualgas meánach, φ80~100 le haghaidh dualgas trom. Cur i bhfeidhm go forleathan i iompar ábhar fad-achair, gníomhú doras uathoibríoch, aistriú workpiece trom i meaisínithe agus fad-stróc suite ag brú ar línte uathoibrithe neamh-chaighdeánach mar réiteach tiomána líneach uilíoch eacnamaíoch.

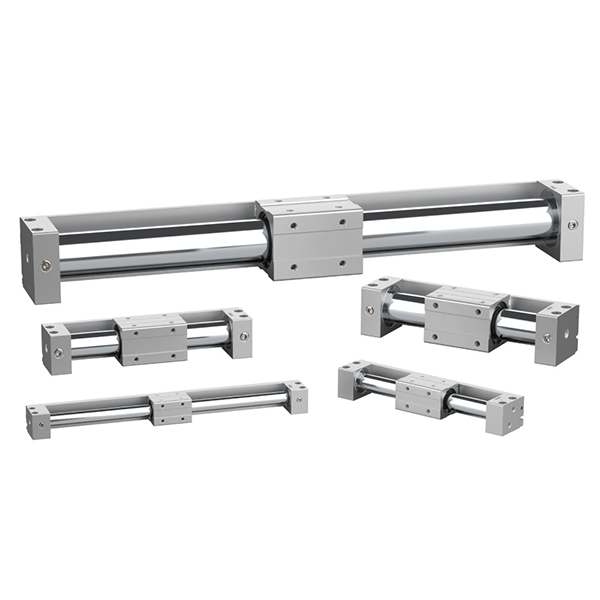

Is leagan uasghrádaithe de shraith CY1 é sorcóir slat cúplála maighnéadach SOLH CY3 le hidirmhalartaithe tríthoiseach iomlán le comhghleacaithe SMC. Glacann sé tiomáint maighnéadach sioncrónach neamhtheagmhála idir loine inmheánach agus iompar sleamhnáin seachtrach taobh istigh de bairille go hiomlán iata chun sceitheadh ​​aeir nialasach agus oibriú saor ó éilliú a bhaint amach. Tá raon méideanna tollta ó φ6 go φ63 mm le stróc uasta suas le 5000 mm, ag gearradh lorg suiteála 50% i gcomparáid le gnáthsorcóirí slata ceangail. Tá dhá leagan ar fáil: cineál bunúsach CY3B a éilíonn lúibíní deiridh agus treoracha seachtracha chun ualach eccentric agus díchúpláil maighnéadach a sheachaint; Leagan díreach-fheistithe CY3R socraithe go díreach ar an mbonn trealaimh chun spás gléasta breise a shábháil. Laghdaíonn na fáinní fadaithe caitheamh-resistant an brú oibre íosta go 0.12 MPa. Tá maoláin rubair dé-deireadh caighdeánach feistithe, agus tacaíonn leagan ardluais roghnach X160 le luas uasta 1500 mm / s. Freastalaíonn sliotáin réamhshocraithe ar lasca maighnéadacha D-M9 le haghaidh aiseolas suímh. Oibríocht chaighdeánach saor ó ola a oireann ceardlanna saor ó dheannach do thionscail leathsheoltóra, leictreonaic, leighis agus bia. Láimhseálann sé ualaí éadrom go meánacha ó 0.5 kg go 40 kg le haghaidh aistriú fad-achair workpiece, gníomhú doras cosanta agus tairiscint líneach dhlúth fad-stróc in uathoibriú sláinteachais.

Is sorcóir slat cúplála maighnéadach eacnamaíoch clasaiceach é sraith SOLH CY1, réamhtheachtaí sraith uasghrádaithe CY3, atá idirmhalartaithe go hiomlán tríthoiseach le táirgí bunaidh SMC CY1. Glacann sé tiomáint maighnéadach sioncrónach neamhtheagmhála agus struchtúr bairille go hiomlán faoi iamh le náid sceitheadh ​​aeir, atá oiriúnach do thimpeallachtaí oibre glan saor ó ola de thionscail leictreonaic, leighis agus bia. Tá raon méideanna tollta ó φ6 go 63 mm, stróc caighdeánach suas le 1000 mm agus stróc leathnaithe uasta de 1500 mm le feidhmíocht costais den scoth. Tá cúig leagan struchtúracha ar fáil: cineál bunúsach CY1B a éilíonn treoracha seachtracha agus lúibíní deiridh; CY1S le imthacaí sleamhnáin tógtha le haghaidh ualaí solais gan treoracha breise; Cineál imthacaí liathróid CY1L le haghaidh cómhalartaithe ard-minicíochta réidh; Samhail ard-chruinneas CY1H ag baint amach cruinneas suite athchleachtach ± ​​0.02mm; Cineál próifíl íseal CY1F le 29% ar airde iomlán laghdaithe le haghaidh spás suiteála ingearach caol. Is é 0.18MPa an brú tosaigh íosta, atá feistithe le maoláin rubair dé-deireadh caighdeánach agus maoláin hiodrálacha seachtracha roghnacha, atá comhoiriúnach le lasca maighnéadacha D-M9 agus D-A9 le haghaidh aiseolas comhartha suímh. Cosnaíonn sé níos lú ná sraith CY3 agus feidhmíonn sé mar rogha éifeachtach ó thaobh costais le haghaidh uathoibriú traidisiúnta teoranta ó thaobh buiséid lena n-áirítear aistriú ábhar seomra glan, tiomáint cosanta dorais agus iompar píosa oibre meán-fhada faoi ualaí éadrom go meánmhéide ó 0.5kg go 40kg.

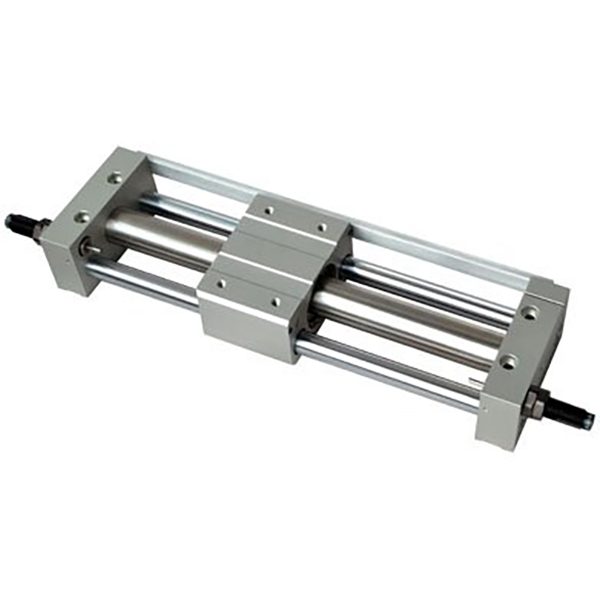

Tá sorcóir gan slat cúplála maighnéadach sraith SOLH RM deartha le bheith idirmhalartaithe le comhghleacaithe Airtac. Glacann sé tiomáint maighnéadach sioncrónach neamhtheagmhála agus struchtúr bairille go hiomlán faoi iamh le haghaidh sceitheadh ​​nialasach agus oibriú saor ó dheannach, atá oiriúnach do thimpeallachtaí glan saor ó ola de thionscail leictreonaic, leighis agus bia. Tá raon méideanna tolladh ó φ10 go φ40 mm le stróc uasta de 2000 mm, ag feidhmiú laistigh de raon teochta tionsclaíoch leathan de -20 ℃ ~ 70 ℃ agus ag taispeáint brú tosaithe íosta de 0.15 MPa. Tá ceithre leagan struchtúracha ar fáil: bunchineál RMS gan treoracha ionsuite a éilíonn ráillí seachtracha agus lúibíní deiridh leis an gcostas is ísle; Cineál caighdeánach RMT comhtháite le slata treorach dé agus imthacaí sleamhnáin chun seasamh in aghaidh ualaí cliathánach gnáth gan treoracha breise le haghaidh suiteáil éasca; Leagan beachtas RMTL le slata treoraithe ard-chruinneas leathnaithe ag baint amach cruinneas suímh athchleachtach ± ​​0.1mm; Cineál sleamhnáin treisithe tromshaothair RMH le cumas láidir frith-sraonaidh le haghaidh iompar ualaigh neamhspleách. Tá maoláin rubair dé-deireadh caighdeánach feistithe, le maoláin inchoigeartaithe roghnacha agus maoláin hiodrálacha seachtracha le haghaidh gluaiseacht chobhsaí suas le 500 mm/s. Meaitseálann feisteáin lasc maighnéadacha roghnacha braiteoirí D-M9 le haghaidh aiseolas comhartha suímh. Laghdaítear na costais bhreise maidir le soláthar agus cóimeáil na dtreoracha líneacha seachtracha ó struchtúir threoracha ionsuite. Seachadann sé feidhmíocht costais den scoth i gcomparáid le sraith SMC CY1 agus CY3, a úsáidtear go forleathan i iompar ábhar fad-achair, gníomhú doras cosanta agus iarfheistiú spás-shábháil ar shorcóirí slata ceangail traidisiúnta ar línte táirgeachta uathoibrithe meán-bhuiséid.

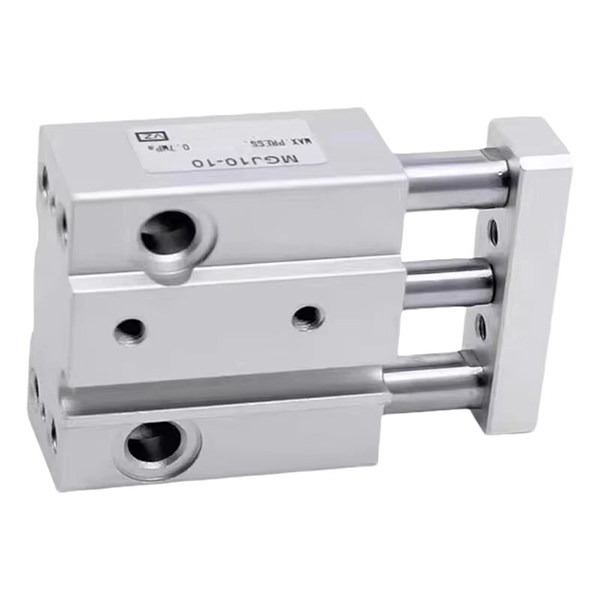

Tá sorcóir slat treorach mion ultra-dlúth SOLH MGJ idirmhalartaithe go hiomlán le táirgí caighdeánacha SMC, a forbraíodh go heisiach le haghaidh uathoibriú mionsamhla. Ní sholáthraíonn sé ach dhá mhéid tollaidh bídeach φ6 mm agus φ10 mm le strócanna ultra-ghearr ó 5 mm go 20 mm. Seachadann slata treorach dé-insuite agus fráma treorach comhtháite feidhmíocht frith-uainíochta ultra-bheachta laistigh de ± 0.1 °, rud a choscann díláithriú uilleach le linn clampála agus comhthionól micrea-chomhpháirteanna. Ní meáchan struchtúr thar a bheith éadrom ach 27.3 g do mhúnla MGJ6-5. Éascaíonn dé-dhromchlaí gléasta (taobh bun & cúil) agus píopaí agus sreangú láraithe aon-taobh leagan amach néata do shocrú dlúth il-sorcóir. Glacadh le struchtúr cothabhála saor ó ola le maoláin rubair dé-deireadh, tacaíonn sé le cómhalartú ard-minicíochta cobhsaí laistigh de -10 ℃ ~ 60 ℃. Cur i bhfeidhm go forleathan i gclampáil comhpháirteanna leictreonacha beachtas, suíomh PCB, gníomhú comhla miniature feistí leighis, ardú snáthaidí samplála, coigeartú micrea-dhíláithrithe i gceardlanna glan leathsheoltóra agus mionchoigeartú lionsaí optúla. I gcomparáid le sorcóirí dlúth MGP caighdeánach, tá gné iomlán laghdaithe go suntasach aige, a shásaíonn go foirfe micrea-shásta, spás suiteála teoranta agus éilimh ardchruinneas maidir le héilimh shuímh frith-uainíochta na mion-uathoibrithe.

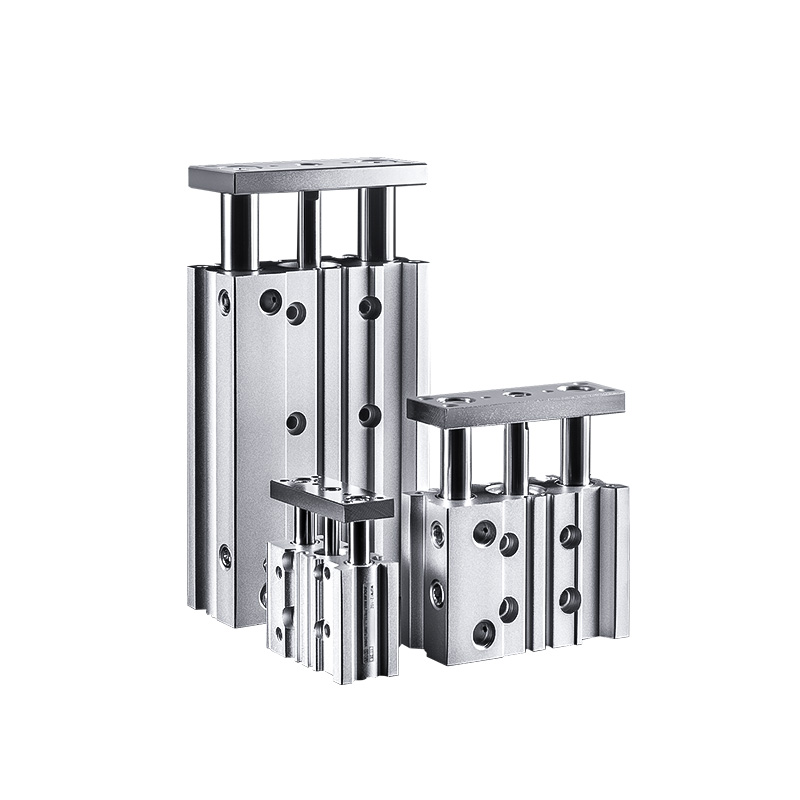

Tá sorcóir slat treorach tanaí dlúth sraith SOLH MGP idirmhalartaithe tríthoiseach le fíor-tháirgí SMC. Glacann sé struchtúr comhtháite bairille sorcóra, slata déthreoracha agus imthacaí cruinneas le friotaíocht torsion tógtha agus cumas ualach cliathánach cumhachtach gan gabhálais treorach seachtracha. Laghdaíonn a struchtúr caol cothrom 17% ~ 24% de mheáchan i gcomparáid le gnáthsorcóirí, atá oiriúnach go hiomlán le haghaidh oibríochtaí dlúth uathoibrithe mar bhrú, suíomh, ardú agus aistriú píosa oibre. Clúdaíonn trí fho-chineál a aicmítear ag imthacaí coinníollacha oibre éagsúla: MGPM le bushings sleamhnáin miotail gnéithe friotaíocht caitheamh den scoth agus feidhmíocht dustproof le haghaidh ualaí cliathánach trom agus obair thimthriallach deannaigh íseal-luas; Seachadann busings liathróid MGPL frithchuimilt ultra-íseal agus tairiscint réidh le haghaidh cómhalartaithe minic ardluais; Baineann imthacaí liathróid ardchruinneas imréitigh náid MGPA amach cruinneas frith-uainíochta suas le ± 0.01mm le haghaidh feistiú cruinneas agus calabrú. Tá raon méideanna tollta ó φ12 go 100 mm le strócanna caighdeánacha 5 ~ 300 mm. Tá maoláin rubair dé-deireadh caighdeánach feistithe, agus tá maoláin mhaolú aeir AZ roghnach le haghaidh bores os cionn 20 mm chun tionchar mór a ionsú le linn gluaiseachta tromshaothair ardluais. Tacaíonn sliotáin insuite go díreach le lasca maighnéadacha D-M9, A93 gan lúibíní breise le haghaidh sreangú slachtmhar. Raonta an brú oibriúcháin ó 0.12 MPa go 1.0 MPa le brú gníomhachtúcháin íosta de 0.1 MPa faoi theocht chomhthimpeallach de -10 ℃ ~ 60 ℃. Déantar é a imscaradh go forleathan i suíomh agus brú PCB leictreonach, jig ardú cigireachta, beathú pacáistithe agus clampáil teorannú uathoibrithe ginearálta, feidhmíonn sé mar actuator aeroibrithe treoraithe comhtháite thar a bheith versatile.

Tá sorcóir slat treorach comhtháite ultra-tanaí sraith SOLH MGQ idirmhalartaithe go hiomlán le sonraíochtaí bunaidh SMC. Laghdaíonn struchtúr comhtháite bairille sorcóra agus slata treorach an tiús iomlán 50% i gcomparáid le gnáthsorcóirí treoraithe chun spás suiteála a shábháil go mór. Clúdaíonn sé méideanna tollaidh φ12 ~ 100 mm agus strócanna caighdeánacha 25 ~ 250 mm, a thairgtear i dhá chumraíocht: imthacaí sleamhnáin cóimhiotail carbóin MGQM agus imthacaí liathróid ardchruinneas MGQL. Seachadann an struchtúr siméadrach dé-slat treoraithe friotaíocht den scoth ar ualach cliathánach, sraonadh agus torsion. Baineann leagan imthacaí liathróid MGQL amach cruinneas frith-uainíochta ± 0.04 ° ~ ± 0.08 °, agus tá friotaíocht caitheamh den scoth ag baint le cineál imthacaí sleamhnáin MGQM, feidhmíocht deannach agus buntáistí costais do choinníollacha deannaigh tromshaothair. Áirítear le cumraíochtaí caighdeánacha fáinní maighnéadacha ionsuite, maoláin rubair dé-deireadh agus oibriú saor ó chothabháil gan ola. Oibríonn an t-athraitheach ardteochta roghnach XB6 go seasta suas go dtí 150 ℃. Tá poill gléasta iolracha in áirithe ar an gcomhlacht sorcóra; is féidir lasca maighnéadacha a shuiteáil ar cheithre thaobh le haghaidh bores ≥32 mm, agus tacaíonn flanges / lúibíní coise le cóimeáil il-uillinn. Le brú oibre íosta de 0.1 MPa, glactar leis go forleathan le haghaidh suíomh agus ardú stopalláin iompair, díshealbhú PCB agus rocadh i leictreonaic 3C, gníomhú geata le haghaidh innealra pacáistithe agus jig seacála. Cuirtear sé in ionad sorcóir ar leithligh móide tionóil treorach seachtracha chun dearadh meicniúil a shimpliú. I gcomparáid le MGP caighdeánach agus sraith MGG tromshaothair, tá an phróifíl is tanaí agus an fheidhmíocht is fearr ag MGQ maidir le hoibriú ardchruinneas i spás suiteála teoranta.

Tá sorcóir slata treorach tromshaothair fad-stróc sraith SOLH MGG idirmhalartaithe tríthoiseach le sorcóirí coibhéiseacha SMC tromshaothair. Tógtha le bairille cruinn chomh maith le slata treorach dé-réise mór atá socraithe go seachtrach, seachadann sé dochtacht struchtúrach uachtarach. Tá a thoilleadh ualaigh cliathánach trí huaire níos mó ná gnáthsorcóirí treoraithe, ag seachaint slaite loine faoi strócanna fada agus sraonadh struchtúrach faoi ualaí troma eccentric. Tá méideanna tollta ó φ20 mm go 100 mm le dhá leagan: imthacaí sleamhnáin cóimhiotail carbóin MGGM agus imthacaí liathróid ardchruinneas MGGL. Sroicheann an stróc caighdeánach uasta 1300 mm, go mór níos mó ná an teorainn stróc de shraith MGP agus MGQ. Tagann maoláin hiodrálacha tógtha dé-deireadh mar chaighdeán chun fuinneamh tionchair ollmhór a ghintear le linn oibriú ardluais fad-achair a ionsú, ag laghdú torann go héifeachtach agus ag cosaint trealaimh. Tá friotaíocht caitheamh agus turrainge den scoth ag imthacaí sleamhnáin MGGM le haghaidh timpeallachtaí deannaigh tromshaothair agus dianstopadh líne iompair; Tuigeann imthacaí liathróid MGGL frithchuimilt ultra-íseal agus gluaiseacht rianúil le cruinneas frith-uainíochta barr suas go dtí ± 0.02 °, atá oiriúnach do shuíomh ard-chruinneas fad-stróc agus do ghluaisne timthriallach ardluais. Ligeann an dearadh modúlach scoilte díchóimeáil ar leithligh agus athsholáthar an bairille sorcóra agus cóimeáil treorach le haghaidh cothabhála ar chostas íseal. I measc na bhfoirmeacha gléasta atá ar fáil tá gléasadh dromchla bunúsach agus suiteáil flange tosaigh; Clúdaíonn extras roghnacha coigeartú stróc J-cineál (raon coigeartaithe 0 ~ 50 mm) agus XB6 malairt ard-teocht ag obair go cobhsaí idir -10 ℃ agus 150 ℃. Tá fáinní maighnéadacha ionsuite caighdeánach, le grooves iltreocha le haghaidh feistiú lasc maighnéadach solúbtha. Raonta brú oibriúcháin 0.1~1.0 MPa le huasluas reatha suas le 1000 mm/s. Curtha i bhfeidhm go forleathan ar ardáin ardaithe ingearacha, aistriú fad-achair pailléid trom, suíomh stopalláin tromshaothair agus brúchtadh mór port, cuirtear é in ionad réiteach comhcheangailte na ngnáthsorcóirí agus cuaillí treorach troma ar leithligh chun dearadh meicniúil a shimpliú, ag feidhmiú mar an actuator aeroibrithe is fearr le haghaidh iarratais uathoibrithe trom-ualach, taistil fhada agus ardtionchair.
