Branda: SOLH le Richge Technology

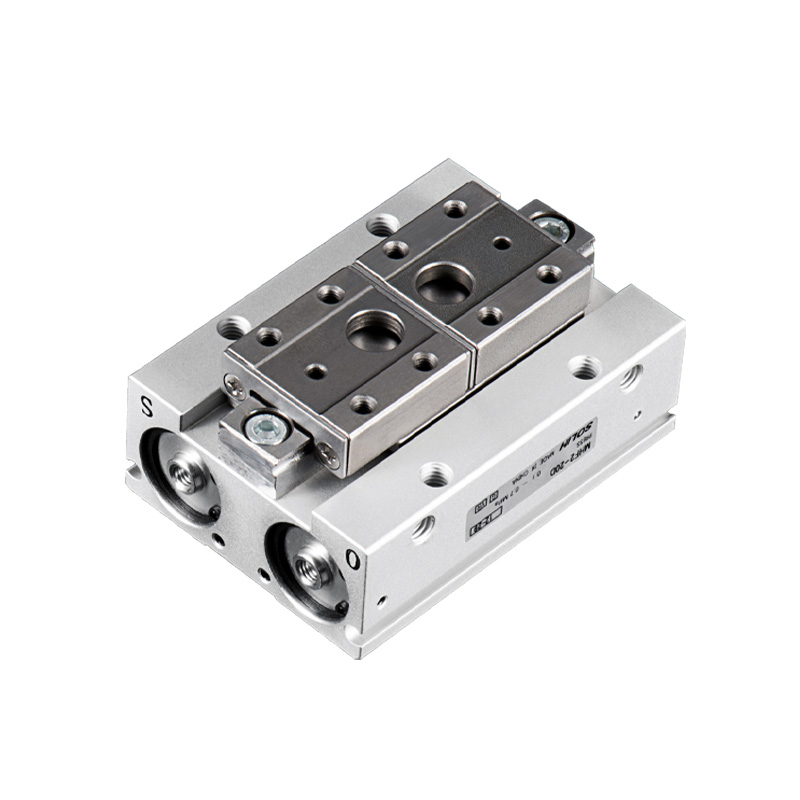

Tá sraith SOLH MHF2 mar threoir líneach dé-loine ultra-árasán 2-jaw gripper comhthreomhar. Buaicphointe lárnach: Airde an choirp ach 1/3 de ghreamaire coibhéiseach MHZ2, laghdaigh go héifeachtach nóiméad lúbthachta deiridh agus ard-chruinneas suite á chothabháil. Trí raon stróc roghnach ar fáil. Struchtúr gléasta ceithre thaobh. Deartha go speisialta le haghaidh feidhmchláir ardchruinneas ualach íseal ultra-spás-theoranta: modúil líneacha miniature, robot beag EOAT, leathsheoltóra, leictreonaic agus stáisiúin tionóil bheachtais.
-- Struchtúr: dé-loine + iarnród treorach líneach beachtas (Φ25/Φ32 a ghlacadh treoir imthacaí liathróid a scaiptear). Gluaiseacht jaw líneach comhthreomhar íon gan luascadh, rigidity ard. Príomhchorp cóimhiotal alúmanaim, jaws cruach dhosmálta, fáinne maighnéadach ionsuite. Grooves gléasta lasc maighnéadach ceithre thaobh; roghanna gléasta: poll bun-tapped / poll taobh tapáilte / suiteáil trí-poll.
-- Cineál gnímh: D Gníomhach Dúbailte amháin (rialú aeir déthreorach, gan aon leagan gníomhaithe amháin). Comhla throttle ionsuite le haghaidh luas inchoigeartaithe gluaiseachta agus oibriú rianúil.
-- Leagan amach ultra-árasán: Laghdaigh an airde thart ar 66% i gcomparáid le MHZ2 faoi fhórsa clampála comhionann, ag laghdú go mór nóiméad lúbthachta deiridh agus ag feabhsú cobhsaíocht suímh.
-- Cumraíocht stróc: 3 rogha stróc in aghaidh an tolladh: D (Gearr) / D1 (Meánach) / D2 (Fada) chun leithead difriúil an phíosa oibre a mheaitseáil.
-- Cruinneas Suímh: Cruinneas athrá ±0.04 ~ ± 0.05mm, cobhsaí faoi rothaíocht ard-minicíochta.

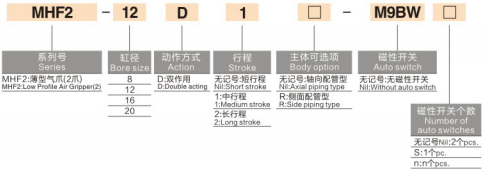

1. Sampla Samhail:MHF2-16D1-S-M9BW
|
Deighleog |
Cód |
Cur síos |
|
1 |
MHF2 |
Sraith: Gripper comhthreomhar ultra-tanaí |
|
2 |
16 |
Méid leadránach: 8,12,16,20,25,32mm (Φ25/32 sonraíocht mhór nua) |
|
3 |
D/D1/D2 |
Grád stróc / D = Stróc gearr / D1 = Stróc meánach / D2 = Stróc fada |
|
4 |
-S |
Rogha fáinne maighnéadach Bán = Gan maighnéad; S = Insuite i fáinne maighnéadach don lasc maighnéadach |
| 5 | -M9B |
Cineál lasc maighnéadach M9B(NPN) / M9N(PNP) / M9P Fad sreang: 0.5m caighdeánach; W=1m L=3m |
|
6 |
Cód gléasta iarmhír |
Bán = Gnáthpholl tapáilte 2 = Feistis trí-pholl F = Cineál fosaithe aon fhód |
2. Sampla Ordú Caighdeánach
2.1 MHF2-20D2-S-M9BW
-- Bore 20, stróc fada D2, fáinne maighnéadach ionsuite, lasc maighnéadach M9B le cábla 1m.
|
Mír Paraiméadar |
Sonraíocht Chaighdeánach |
| Cainníocht Jaw |
2 ghialla, oscailt agus dúnadh líneach íon comhthreomhar |
| Mód Oibriúcháin |
Gníomhú Dúbailte amháin (Gan aon leagan aisteoireachta amháin) |
| Brú Oibriúcháin |
Bore 8: 0.15~0.7MPa Tor 12~32: 0.1~0.7MPa (An brú oibre is fearr: 0.5MPa) |
| Brú Cruthúnas |
1.0 MPa |
| Teocht Chomhthimpeallach |
-10 ~ 60 ℃ (gan aon icing taobh istigh de phíobáin aeir) |
| Déan Cruinneas an Phoist arís |
Leamh 8/12: ± 0.05 mm Leamh 16~32:±0.04 mm |
| Uasmhinicíocht Oibriúcháin |
Stróc gairid(D):120 cpm Stróc Meánach/Fada(D1/D2):60 cpm |
| Snáithe Aerphort |
8/12:M3×0.5 16/20/25/32: M5×0.8 |
| Bealadh |
Oibriú saor ó ola; NSF-H1 ramhar grád bia roghnach |
| Suiteáil Lasc |
Is féidir grooves sleamhnáin ceithre thaobh, lasc maighnéadach a shuiteáil ar an dá thaobh |
| Roghanna Gléasta |
Bun, taobh, trí-poll, suiteáil uilíoch iltreo |
|
toll(mm) |
Múnla Iomlán |
Taisteal Aonair Jaw(mm) |
Oscailt Iomlán uasta(mm) |
Fórsa Clampála(N) |
Airde Coirp(mm) |
Meáchan glan(g) |
|
8 |
MHF2-8D |
8 |
16 |
3.5 |
19 |
25 |
|
8 |
MHF2-8D1 |
16 |
32 |
5.8 |
19 |
28 |
|
8 |
MHF2-8D2 |
32 |
64 |
9.5 |
19 |
32 |
|
12 |
MHF2-12D |
12 |
24 |
9.0 |
25 |
55 |
|
12 |
MHF2-12D1 |
24 |
48 |
15.0 |
25 |
62 |
|
12 |
MHF2-12D2 |
48 |
96 |
24.0 |
25 |
70 |
|
16 |
MHF2-16D |
16 |
32 |
20.0 |
33 |
110 |
|
16 |
MHF2-16D1 |
32 |
64 |
33.0 |
33 |
125 |
|
16 |
MHF2-16D2 |
64 |
128 |
52.0 |
33 |
145 |
|
20 |
MHF2-20D |
20 |
40 |
36.0 |
41 |
210 |
|
20 |
MHF2-20D1 |
40 |
80 |
60.0 |
41 |
240 |
|
20 |
MHF2-20D2 |
80 |
160 |
95.0 |
41 |
280 |
Nóta Tábhachtach: Laghdaíonn fórsa clampála de réir mar a mhéadaíonn fad síneadh an fhód L. Ní mór an nóiméad lúbthachta incheadaithe a sheiceáil le linn an roghnúcháin, fachtóir sábháilteachta ≥1.5.
-- Spás suiteála teoranta go docht & airde teoranta: modúil líneacha caola, éifeachtoir deiridh robot mionsamhla
-- Éileamh nóiméad lúbthachta íseal, cruinneas ard comhthreomhar cobhsaí: leathsheoltóra, leictreonaic 3C, cruinneas crua-earraí cóimeála
-- Riachtanas solúbtha meaitseála stróc: roghnaigh stróc gearr/meán/fada chun leithead éagsúla an phíosa oibre a oiriúnú
-- Gléasadh il-uillinn & braite suímh dé-thaobh le haghaidh meicníocht chomhtháite dhlúth
-- Roghnaigh méid tollaidh & stróc de réir srian airde agus leithead an phíosa oibre: Seicheamh tosaíochta D(gearr) → D1(meán) → D2(fada)
-- Cuir iarmhír -S fáinne maighnéadach + lasc M9B/M9N/M9P má tá aiseolas suímh oscailte/dúnta ag teastáil ó PLC
-- Roghnú gléasta: poll caighdeánach tapáilte (réamhshocraithe); iarmhír -2 le haghaidh suiteáil trí-phoill a oireann d'ardáin chaola agus lúibíní
- Seiceáil luchtaithe: Rialú fad síneadh an fhód L; seachain ró-ualach fritháirimh a sháraíonn an nóiméad lúbthachta incheadaithe
-- tolladh mór Φ25/32: Glac le treoir imthacaí liathróid a scaiptear, rigidity níos airde do phíosaí oibre measartha níos troime
Gnéithe gripper aeroibrithe comhthreomhar ultra-tanaí ag gníomhú di dúbailte SOLH MHF2 dearadh próifíl ultra-íseal, trí ghrád de roghanna stróc, gléasta ceithre-thaobh agus ± 0.04 ~ ± 0.05mm cruinneas ard, atá feistithe le lasca maighnéadach sraith M9 comhoiriúnach, réiteach foirfe íseal lúbthachta corraitheach do mhion-robot EOAT, leathsheoltóra cruinneas uathoibriúcháin agus 3Cm.
