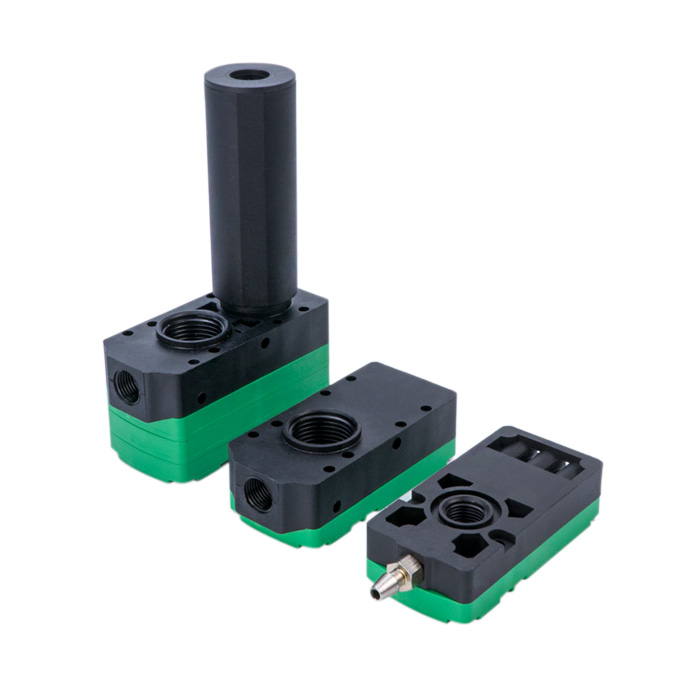

Gineadóir bhfolús ilchéime sraith PBM/PBX

Sraith PBM / PBX Mion-Ejector Fholúis Ilchéime Ilchéime | Stíl Piab Gineadóir Fholúis Stackable

Branda: SOLH le Richge Technology | Ultra-Thin Stackable 2-Stage Venturi Fholúis Gineadóir

1. Forbhreathnú Táirge

   Is gineadóirí bhfolús ilchéime idirleata dhá chéim iad PBM / PBX, ar a dtugtar gineadóirí bhfolús ilfhuinnimh freisin. Glacann siad dearadh modúlach stackable le comhlacht éadrom ultra-tanaí. Is leagan caighdeánach tostóra ionsuite é PBM, agus is cineál tostóra seachtrach cumaisc é PBX. Trí leagan feidhme atá ar fáil: Cineál A gan comhla, Cineál B le comhla soláthair, Cineál C lán-mhúnla comhtháite ilfhuinnimh.

  Lárshuíomh: Lorg dlúth, tomhaltas íseal aeir agus sreabhadh mór súchán. Tacaíonn cruachta iomadúil ilchiseal le rialú neamhspleách le haghaidh cupáin shúchán iolracha. Ideal do robot EOAT, palletizing agus workpieces scagach le cupáin shúchán cúr.

      • PBM Caighdeánach Mini: Tostóir ionsuite, comhlacht caol, torann íseal, oiriúnach le haghaidh aonad singil nó cóimeála cruachta

      • Cineál Comhdhúil X-mion PBX: Cartús tostóra seachtrach inbhainte, folús deiridh níos airde, sreabhadh níos mó agus diomailt teasa níos fearr, deartha le haghaidh oibriú leanúnach ard-timthriall

  Gráid méide: 5 / 10 / 20 / 30. Léiríonn an uimhir rátáil cumhachta coibhéiseach caidéal folúis (0.05 ~ 0.3kW). Leaganacha feidhme: A bhunúsach gan comhla, B comhla soláthair comhtháite, C samhail il-fhuinnimh iomlán (comhla soláthair + comhla sos + braite brú bhfolús + bhfolús sos throttle inchoigeartaithe).

2. Riail Códaithe Múnla

  Sampla: PBM10-B-K15L-FN / PBX20-C-K15M-FN

     • PBM / PBX

￮ PBM: Mionchineál caighdeánach le tostóir ionsuite

￮ PBX: Cineál cumaisc X-mion le cartús tostóra seachtrach

     • 10: Cód méid (5/10/20/30)

￮ 5: Sreabhadh beag micrea, comhpháirteanna bídeacha

￮ 10: Sreabhadh beag-mheán, 3C páirteanna beaga

￮ 20: Mórdhíoltóir sreabhadh meánach, cartán, scannán & cupán súchán cúr

￮ 30: Sreabhadh mór, leathán scagach limistéar mór agus palletizing

     • A/B/C: Leagan feidhmiúil

￮ A: Aonad bunúsach gan comhla, comhlacht gineadóra amháin, arna rialú ag comhla solenoid seachtrach

￮ B: Leagan comhla aonair, comhla solenoid soláthair ionsuite, comhla brú aon-bhealach roghnach, scaoileadh nádúrtha i bhfolús

￮ C: Leagan iomlán ilfhuinnimh, comhla soláthair + comhla sos bhfolús + lasc brú bhfolús digiteach + throttle buille inchoigeartaithe

     • K1: Cód teaglaim comhla, K1 = Comhla soláthair De ghnáth Dúnta + Comhla sosanna De ghnáth Dúnta

     • 5/6: Voltas corna: 5=DC24V, 6=DC12V

     • L/M: Sonraíocht luaidhe sreang

     • FN: Aschur lasc brú (NPN/PNP, aonad roghnach kPa/inHg)

  Sampla ordaithe: PBM20-C. Sainmhíniú: Tostóir caighdeánach PBM, méid 20, múnla ilfhuinnimh iomlán Cineál C, soláthar agus comhla sosaithe comhtháite, sos inchoigeartaithe i bhfolús agus aláram braite folúis.

3. Difríocht Lárnach PBM VS PBX

4. Leagan A/B/C Comparáid Feidhme

5. Achoimre ar Shonraíocht Theicniúil

  Feidhmíocht @ 0.5MPa Brú Soláthair

6. Treoir Roghnúcháin

  Roghnaigh PBM nó PBX

     • ✅ PBM: Spás suiteála teoranta, robot EOAT, timthriall uaineach rialta, níl aon tostóir protruding ag teastáil

     • ✅ PBX: Cupán súchán cúr, cartán scagach, oibriú leanúnach fada, sreabhadh níos airde & folús ag teastáil

  Roghnaigh Leagan A / B / C

     • ✅ Leagan C Ilfhuinnimh: Feidhmchlár robot, scaoileadh tapa séideadh + aláram braite cuid ar iarraidh, laghdaigh comhlaí seachtracha agus píopaí (is fearr)

     • ✅ Leagan B: Buiséad teoranta, gan aon scaoileadh bhfolús buille-uaire, workpiece scaoileadh ag féin-mheáchan

     • ✅ Leagan A: Daingneán seasta le comhla solenoid seachtrach atá ann cheana féin, an costas soláthair is ísle

  Gné Iomadúil In-Chruachta (Príomhbhuntáiste PBM/PBX)

     Is féidir le PBM5 suas le 16 sraithe a chruachadh; Tacaíonn PBM10 le suas le 12 sraithe. Tá an cumas cruachta céanna ag PBX. Tá ciorcad neamhspleách i bhfolús ag gach ciseal gan cur isteach frithpháirteach, ag roinnt príomhsholáthar aeir amháin. Rogha is fearr le haghaidh aistrithe il-stáisiúin agus modúil il-nozzle.

     Ábhar róin: NBR le haghaidh coinníollacha ginearálta; FKM do ghrád bia nó timpeallachtaí creimneach aigéad / alcaile.

7. Ciorcad Aeroibrithe le haghaidh Múnla Ilfhuinnimh Cineál C

     Foinse aeir → Scagaire aeir AFC (toirmiscthe ceo ola) → rialtóir brú AR → calafort soláthair aeir PBM/PBX-C; Port folúis → Scagaire bhfolús ZFC → cupán súchán. Ceanglaíonn dhá shreang comhartha DC24V le PLC: ceann amháin le haghaidh rialú asaithe i bhfolús, an ceann eile le haghaidh briseadh folúis inchoigeartaithe séideadh. Comhartha aiseolais folúis a úsáidtear chun workpiece ar iarraidh / thit a bhrath.

8. Nótaí Oibriúcháin

     • Ní mór an soláthar aeir a bheith tirim agus scagtha, tá cosc ​​ar lubricator ceo ola. Déanfaidh éilliú ola soic dhá chéim a bhualadh.

     • Ní mór scagaire bhfolús ZFC a shuiteáil i bpíblíne bhfolús. Déanann deannach soic a bhlocáil go héasca agus laghdaítear an fórsa súchán.

     • Ní mór cartúis tostóra seachtrach PBX a shuiteáil go hiomlán; é a bhaint is cúis le torann thar a bheith ard.

     • Coigeartaigh an throttle sos bhfolús Cineál C go mall. Séidfidh oscailt iomarcach píosaí oibre scannáin tanaí agus páipéir.

     • Le haghaidh cóimeála iomadúil cruachta ilaonad, méadaigh an príomhphíobán soláthair aeir chun brú a chobhsú do gach aonad.

     • Caoinfhulaingt teochta leathan; cinntigh nach mbeidh aon icing ar an bhfoinse aeir faoi choinníollacha ísealteochta.
