Comhpháirteach Snámh de Chineál F le haghaidh Deireadh Slat Sorcóir

Comhpháirteach snámh cineál SOLH F le haghaidh deireadh slat sorcóir aeroibrithe, cónascaire cúitimh ceann liathróid solúbtha. Ionsaíonn sé mí-ailíniú aiseach/gathach (aiseach ±1.5mm, uilleach ±2°~±5°), cuireann sé deireadh le fórsa taobh agus cosnaíonn sé rónta sorcóra. Snáitheanna M6 × 1.0-M20 × 1.5 meaitseáil bores 16-100mm, alúmanam anodized nó 304 dhosmálta. Idirmhalartaithe le sraith F AirTAC, SMC JAF/JAHF. Ideal le haghaidh feistiú preas, línte cóimeála agus iompar stróc fada.

Seol Fiosrúchán

Cur síos ar an Táirge

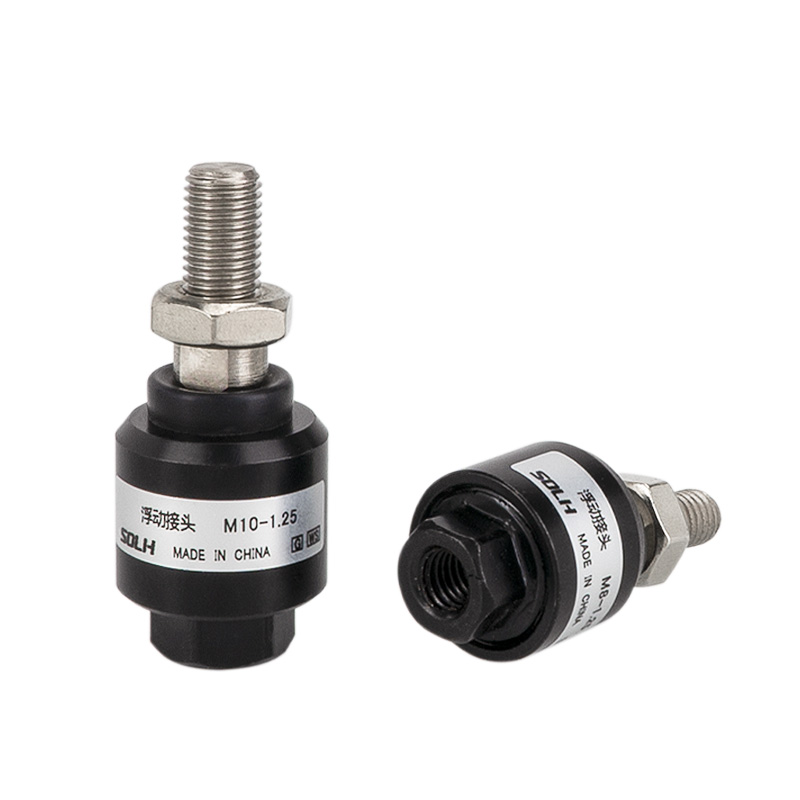

Comhpháirteach Snámh de Chineál F do Chraobh Slat Sorcóir | Nascóirí Solúbtha Sorcóir Aeroibrithe

Branda: SOLH le Richge Technology | Slat loine Sorcóir Aeroibrithe Feistiú Cúitimh Solúbtha

1. Forbhreathnú Táirge

Is cúlpháirtí nasctha solúbtha ceann liathróid é comhpháirteach snámh F-cineál atá suite ar shlat loine sorcóra. Is é an phríomhfheidhm atá aige ná éalárnacht suiteála agus diall uilleach a ionsú, deireadh a chur le fórsa cliathánach agus rónta sorcóra a chosaint. Is é an chomhpháirt chaighdeánach é chun earráidí ailínithe i dtrealamh uathoibrithe a réiteach.

2. Struchtúr Lárnach & Prionsabal Oibre

• Struchtúr: Snáithe baineann (ceangal slat loine) + ceann liathróid + snáithe fireann (ualach ceangail), tionól cúitimh leaisteacha tógtha.

• Cumas Cúitimh: Aiseach ±1.5mm, gathacha ±1.25mm, uilleach ±2°~±5° ag brath ar mhúnla.

• Ábhar: Cóimhiotal alúmanaim anodized caighdeánach; 304 cruach dhosmálta le haghaidh feidhmeanna creimeadh-resistant; Rónta rubair NBR / FKM ar fáil.

• Feidhm: Tiontaigh nasc crua docht i nasc oiriúnaitheach solúbtha, cosc a chur ar mhóimint lúbthachta cliathánach agus scríobadh séala ar shlat loine.

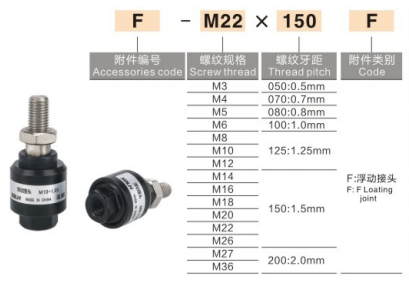

3. Coinbhinsiún Ainmnithe Múnla do Bhrandaí Príomhshrutha

1) AirTAC

Formáid: snáithe F-M × pitch + F
Samplaí: F-M10×1.25F (le haghaidh tolladh 32mm), F-M16×1.5F (le haghaidh tolladh 50/63mm)

2) SMC (Caighdeánach JAF / JAHF ar dualgas trom)

Formáid: JAF-bore-snáithe-fad
Samplaí: JAF-40-M12×1.25 (40mm tolladh), JAHF-80-M20×1.5 (80mm ualach trom)

3) Marcáil ghinearálta intíre

Formáid: F-M12×1.25 nó FJ-M16×1.5

4. Sonraíocht Choiteann & Cairt Mheaitseála Thóracha Sorcóra

Múnla (Snáithe)	Tórramh Comhoiriúnaithe (mm)	Éarlaiseacht Incheadaithe	Uillinn swing
F- M6×1.0	16/20	±0.8mm	±2°
F- M8×1.25	25	±1.0mm	±2°
F- M10×1.25	32	±1.25mm	±3°
F- M12×1.25	40	±1.25mm	±3°
F- M16×1.5	50/63	±1.5mm	±4°
F- M20×1.5	80/100	±1.5mm	±5°

5. Comparáid: Comhpháirteach Snámh F-cineál vs I-cineál / cineál Y / Bearing Deireadh slat

Feistiú	Feidhmíocht	Leideanna Iarratais
Comhpháirteach Snámh de chineál F	Cúiteamh solúbtha 360 °, ionsúnn mí-ailíniú gathacha & uilleach, cosnaíonn sé an sorcóir	Ailíniú lag, oibríocht ardmhinicíochta, stróc fada
I-cineál Clevis Aonair	Eitleán singil insí ±5°, rigidity ard, costas íseal	Luas íseal, ailíniú maith, ualach a bhrú-tarraingt
Y-cineál Clevis Dúbailte	Eitleán singil insí ±5°, toilleadh ualaigh mór	Ualach trom, ualach le lug aon chluas
Imthacaí Deiridh Slat	Uilíoch sféarúil ±15 °, uillinn swing mór, costas níos airde	Ard-luas, éalárnacht mór, swing iltreo

Treoir Roghnúcháin: Ailíniú suiteála lag → cineál F; ualach trom luas íseal → cineál Y; lúibín ualach cluas dúbailte → cineál I; ardluais & éalárnacht mhór → imthacaí deireadh slaite.

6. Treoirlínte Suiteáil

1. Scriú an snáithe baineann ar an tslat loine snáithe seachtrach, moltar taisceadán snáithe anaeróbach le haghaidh frith-scaoilte.

2. Ceangail deireadh snáithe fireann go díreach le luchtú (nó flange / pláta nasc), níl gá le ailíniú dian comhaiseach.

3 . Brú oibriúcháin: ≤1.0MPa le haghaidh sorcóirí caighdeánach; teocht oibre: -10 ℃ ~ +120 ℃.

4. Níl sé oiriúnach le haghaidh tairiscint rothlach leanúnach. Maolán seachtrach nó stopallán ag teastáil faoi ualach tionchair.

7. Cásanna Iarratais tipiciúla

• Línte cóimeála uathoibrithe, trealamh 3C, greamairí róbait

• Feisteas preas, stampáil, múnlú múnlaí, meicníocht iompair fad-stróc

• Trealamh le rialú coaxiality deacair, creathadh trom agus gluaiseacht sorcóir ard-minicíochta
