I Cineál Clevis Single Joint le haghaidh Sorcóir Slat End

Cineál I Comhpháirteach Clevis Aonair le haghaidh Sorcóir Slat End | Sorcóir Aeroibrithe I Ceanglóir Clevis

Branda: SOLH le Richge Technology | Slat Loine Sorcóir Caighdeánach Feistiú Clevis Cluas Aonair Deireadh

1. Forbhreathnú Táirge

     Úsáidtear comhpháirteach I-cineál, ar a dtugtar freisin slat loine sorcóra cluas aonair / cónascaire U-clevis, le haghaidh nasc insí idir slat loine sorcóra agus ualaí. Ligeann sé luascadh ±5° laistigh d’eitleán amháin. Featuring suiteáil simplí agus teannas den scoth & friotaíocht comhbhrú, is é an feistiú deiridh is coitianta do sorcóirí aeroibrithe caighdeánach.

2. Struchtúr & Príomhghnéithe

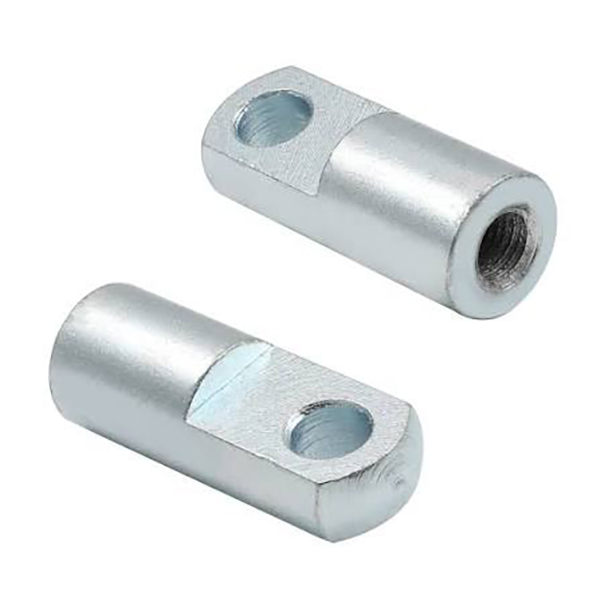

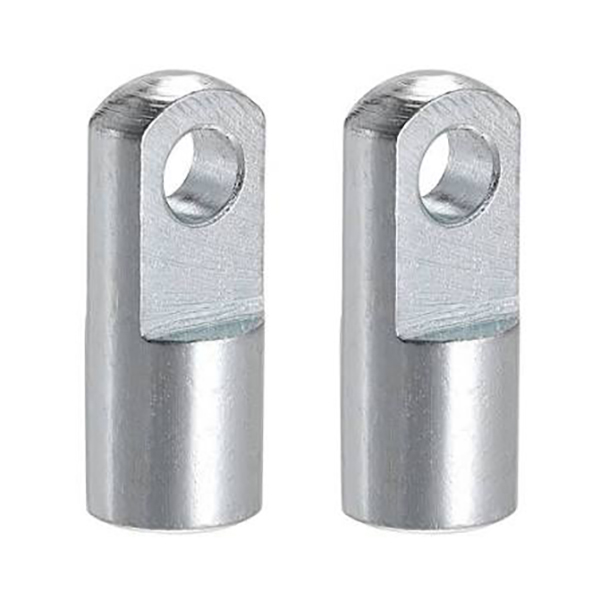

     • Próifíl: Comhlacht sorcóireach le poll cluas amháin (oscailt U-chruthach); snáithe baineann ag eireaball le scriú ar shlat loine.

     • Feidhm: Rogha altach ar chostas íseal in ionad clevis de chineál Y agus imthacaí deiridh slat; cúitíonn swing uillinn beag earráidí ailínithe le linn na suiteála.

     • Ábhar: Cruach charbóin (dubh / nicilphlátáilte), iarann ​​teilgthe, cruach dhosmálta. Teastaíonn bioráin mheaitseála agus bioráin chotter le poll bioráin.

     • Buntáiste Comparáide: Níos saoire ná comhpháirteach ar snámh; rigidity níos airde agus cumas ualaigh níos mó ná imthacaí deireadh slat.

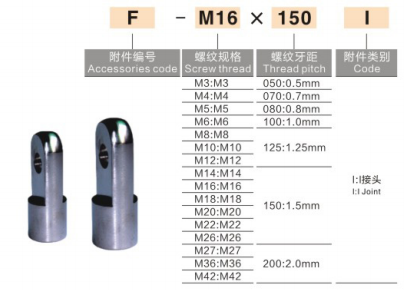

3. Coinbhinsiún um Ainmniú Múnla

  1) caighdeán AirTAC: F-M10×1.25I: F = cúlpháirtí, M10×1.25 = sonraíocht snáithe, I = clevis cineál I

  2) Caighdeán SMC (sraith MBB / CA2 / CS1)

     • I-32: I-cineál clevis le haghaidh sorcóir tollta 32mm

     • CA2-40-I: Sraith CA2, tolladh 40mm, comhpháirteach I-cineál

  3) Marcáil ghinearálta intíre: I-M16×1.5: Snáithe M16×1.5, oiriúnach do sorcóirí tolladh 50/63mm

4. Cairt Mheaitseála Sonraíochta & Tórraimh Sorcóir

5. Treoirlínte Suiteáil

  1. Scriú snáithe baineann clevis I-cineál isteach ar snáithe seachtrach an tslat loine, níos doichte le haghaidh frith-scaoilte. Tá taisceadán snáithe anaeróbach roghnach.

  2. Ailínigh an lug cluaise taobh an ualaigh le poll cluaise singil de I comhpháirteach, cuir isteach bioráin, suiteáil bioráin cotter ag an dá cheann chun cosc ​​a chur ar an bioráin titim amach.

  3 . Feidhmchlár: Ualach brú-tharraingt, treoir líneach, meicníocht smeach. Ní mholtar é d'fheidhmchláir luascadh ardluais / ardmhinicíochta (is fearr imthacaí deireadh slaite).

6. Tagairt Thapa Múnla Athsholáthair

     • tolladh 32mm: F-M10×1.25I / I-32

     • tolladh 40mm: F-M12×1.25I / I-40

     • tolladh 50/63mm: F-M16×1.5I / I-50/63

     • tolladh 80/100mm: F-M20×1.5I / I-80/100

7. Comparáid: I-cineál vs Y-cineál vs Rod End Bearing vs Comhpháirteach Snámh
