Branda: SOLH le Richge Technology | Feisteas Brúigh Aon-Teagmhála Aeroibrithe Dhíreach do Línte Comhbhrúite Aeir & Fholúis
 |
 |
 |
 |
Is feisteas aeroibrithe caighdeánach díreach brú-isteach é KQ2H le dearadh brú-chun-nasctha, atá comhoiriúnach le feadáin níolóin PU agus PA. Freastalaíonn sé ar chórais aerphíobáin chomhbhrúite agus i bhfolúsphíopaí agus déantar é a mheaitseáil go forleathan le folúsghineadóirí sraith ZH, BM, PBM, PBX. Mar cheann de shraith feisteas brú lárnach SOLH, féadann sé feistis SMC KQ2H allmhairithe a athsholáthar go díreach.
Cuimsíonn an tsraith KQ2H trí phríomh-fhochineál:

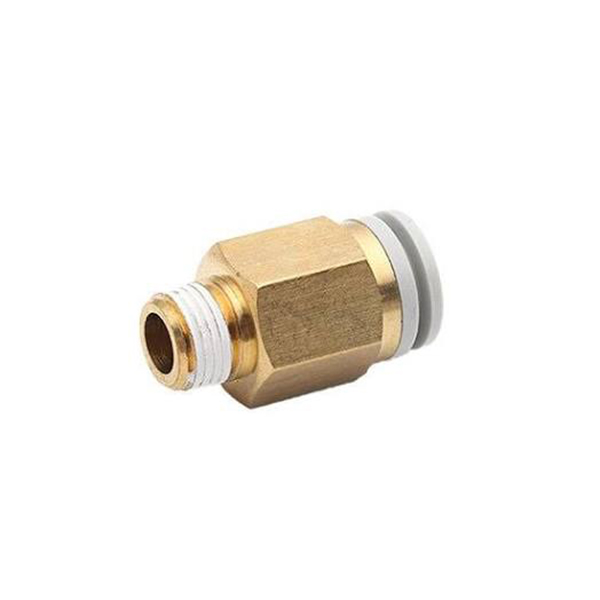

Snáithe fireann díreach: Snáithe fireann deireadh amháin (snáithe micrea-M / snáithe taper R), cur isteach feadán foirceann amháin

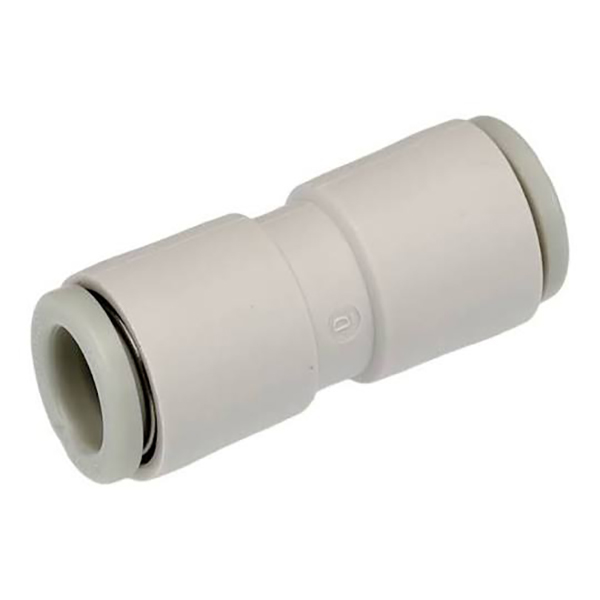

Trastomhas comhionann díreach (iarmhír -00): An dá chríoch le haghaidh comhpháirteach Butt feadánra OD céanna

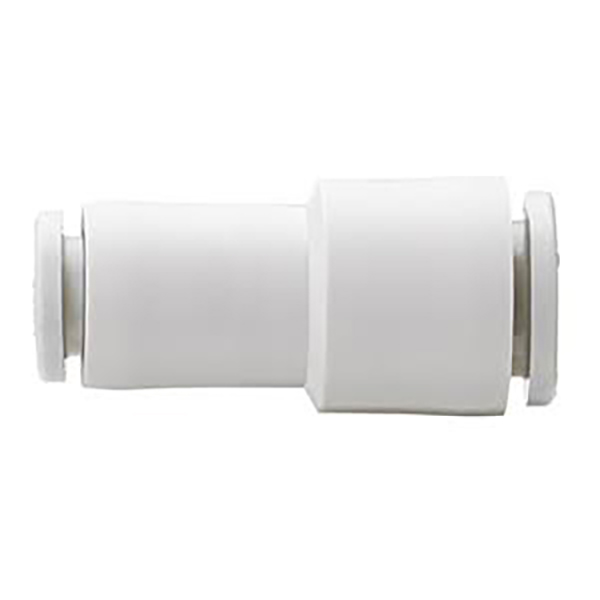

Laghdú díreach: Dhá chalafoirt le haghaidh trastomhais seachtracha feadán éagsúla chun aistriú méid píopa a bhaint amach
Cóimeáil agus díchóimeáil aonláimhe: Ionsáigh feadán le haghaidh glasáil uathoibríoch; brúigh fáinne scaoileadh gorm a tharraingt amach feadánra, toisí go hiomlán caighdeánaithe.
• Struchtúr glasála aon-dteagmháil fhód an earraigh: Feadán curtha isteach agus faoi ghlas go huathoibríoch. Collar preaseisiúint chun feadán a dhícheangal le haghaidh cóimeála áisiúil.
• Comhdhéanamh ábhair: Comhlacht plaisteach POM treisithe; deireadh snáithithe práis nicil-phlátáilte le haghaidh séalaithe frith-meirge agus iontaofa.
• Séala rubair nítríle NBR oibríonn sé go seasta le haghaidh aer comhbhrúite dearfach agus ciorcaid fholús diúltach.
• Clúdach méid iomlán: Feadánra beag bídeach Φ2/3.2/4, Φ6/8/10/12 rialta agus méid mór Φ16. Tacaíonn snáitheanna micrea M (M3, M5, M6) agus snáitheanna taper impiriúil R (1/8,1/4,3/8,1/2), atá oiriúnach do ghineadóirí bhfolús agus micrea-sorcóirí.
• Méid dhlúth, oiriúnach le suiteáil i spásanna cúnga innealra uathoibrithe.
Samplaí:
KQ2H04-M5: Snáithe fireann feistiú díreach don fheadán Φ4, snáithe fireann M5×0.8
KQ2H06-01S: Snáithe fireann oiriúnach díreach le haghaidh feadán Φ6, snáithe barrchaolaithe fireann R1/8
KQ2H08-00: Feistiú díreach trastomhas comhionann, an dá chalafort le haghaidh feadánra Φ8
KQ2H06-08: Feistiú díreach a laghdú, Φ6 ar thaobh amháin, Φ8 ar an taobh eile
|
Deighleog an Chóid |
Cur síos |
|
KQ2H |
Cód sraithe: feistiú díreach brú isteach |
|
02/23/04/06/08/10/12/16 |
Trastomhas seachtrach an fheadáin ΦD: 2 /3.2 /4 /6 /8 /10 /12 /16 mm |
|
M3G/M5/M6 |
Snáithe méadrach micrea fireann: M3×0.5 / M5×0.8 / M6×1.0 |
|
01S/02S/03S/04S |
Snáithe taper fireann Imperial R: R1/8 / R1/4 / R3/8 / R1/2 |
|
-00 |
Trastomhas comhionann díreach, méid feadán céanna ar an dá cheann |
|
Dédhigiteach e.g. 06-08 |
Laghdú díreach: trastomhas feadán tosaigh → trastomhas feadán cúil |
|
Mír |
Paraiméadar |
|
Meán Infheidhme |
Aer comhbhrúite, brú diúltach i bhfolús |
|
Brú Oibriúcháin |
0~1.0MPa; Folús uasta: -95kPa |
|
Teocht Oibriúcháin |
-5 ℃ ~ +60 ℃ |
|
Ábhar Coirp |
POM treisithe; Snáithe: Prás nicilphlátáilte |
|
Ábhar Séala |
Rubair Nítríle NBR |
|
Feadánra Comhoiriúnach |
Feadán PU, feadán níolón PA |
|
Modh Oibriúcháin |
Ionsáigh go glas; fáinne preaseisiúint chun feadán a dhícheangal |

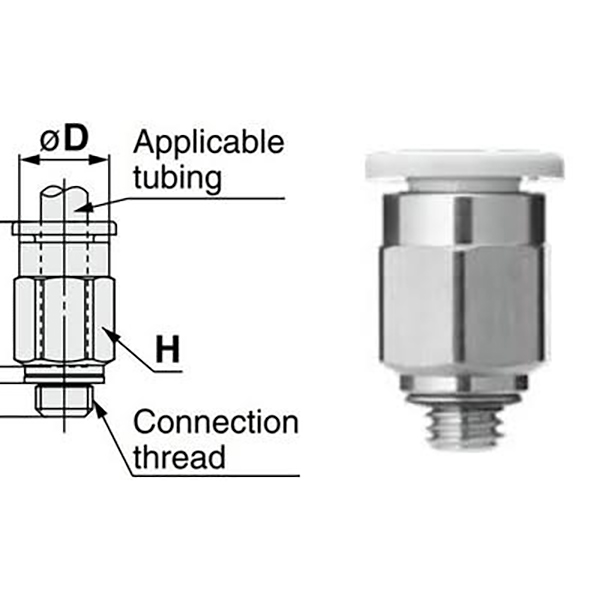

5.1 Snáithe Fireann le Snáithe Micrimhilseogra Méadrach
|
Múnla |
Snáithe |
Feadán ΦD |
|
KQ2H02-M3G |
M3×0.5 |
Φ2 |
|
KQ2H02-M5 |
M5×0.8 |
Φ2 |
|
KQ2H23-M3G |
M3×0.5 |
Φ3.2 |
|
KQ2H23- M5 |
M5×0.8 |
Φ3.2 |
|
KQ2H04-M3G |
M3×0.5 |
Φ4 |
|
KQ2H04- M5 |
M5×0.8 |
Φ4 |
|
KQ2H04-M6 |
M6×1.0 |
Φ4 |
|
KQ2H06-M5 |
M5×0.8 |
Φ6 |
|
KQ2H06-M6 |
M6×1.0 |
Φ6 |

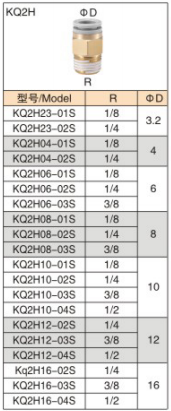

5.2 Snáithe Fireann le Snáithe Imperial R Taper
|
Múnla |
Snáithe |
Feadán ΦD |
|
KQ2H23-01S |
R1/8 |
Φ3.2 |
|
KQ2H23-02S |
R1/4 |
Φ3.2 |
|
KQ2H04-01S |
R1/8 |
Φ4 |
|
KQ2H04-02S |
R1/4 |
Φ4 |
|
KQ2H06-01S |
R1/8 |
Φ6 |
|
KQ2H06-02S |
R1/4 |
Φ6 |
|
KQ2H06-03S |
R3/8 |
Φ6 |
|
KQ2H08-01S |
R1/8 |
Φ8 |
|
KQ2H08-02S |
R1/4 |
Φ8 |
|
KQ2H08-03S |
R3/8 |
Φ8 |
|
KQ2H10-01S |
R1/8 |
Φ10 |
|
KQ2H10-02S |
R1/4 |
Φ10 |
|
KQ2H10-03S |
R3/8 |
Φ10 |
|
KQ2H10-04S |
R1/2 |
Φ10 |
|
KQ2H12-02S |
R1/4 |
Φ12 |
|
KQ2H12-03S |
R3/8 |
Φ12 |
|
KQ2H12-04S |
R1/2 |
Φ12 |
|
KQ2H16-02S |
R1/4 |
Φ16 |
|
KQ2H16-03S |
R3/8 |
Φ16 |
|
KQ2H16-04S |
R1/2 |
Φ16 |
5.3 Trastomhas Comhionann Díreach -00 Sraith
|
Múnla |
Feadán ΦD |
|
KQ2H02-00 |
Φ2 |
|
KQ2H23-00 |
Φ3.2 |
|
KQ2H04-00 |
Φ4 |
|
KQ2H06-00 |
Φ6 |
|
KQ2H08-00 |
Φ8 |
|
KQ2H10-00 |
Φ10 |
|
KQ2H12-00 |
Φ12 |
|
KQ2H16-00 |
Φ16 |
5.4 Sraith Dhíreach a Laghdú
|
Múnla |
Feadán ① |
Feadán ② |
|
KQ2H02-23 |
Φ2 |
Φ3.2 |
|
KQ2H02-04 |
Φ2 |
Φ4 |
|
KQ2H23-04 |
Φ3.2 |
Φ4 |
|
KQ2H23-06 |
Φ3.2 |
Φ6 |
|
KQ2H04-06 |
Φ4 |
Φ6 |
|
KQ2H06-08 |
Φ6 |
Φ8 |
|
KQ2H08-10 |
Φ8 |
Φ10 |
|
KQ2H10-12 |
Φ10 |
Φ12 |
|
KQ2H12-16 |
Φ12 |
Φ16 |
•Meaitseáil píopaí soláthair aeir agus asaithe do ghineadóirí bhfolús ZH / BM / PBM / PBX
• Píobáil le haghaidh micrea-sorcóirí agus comhlaí solenoid ar threalamh uathoibrithe, suiteáil i spásanna teoranta
• Brainse príomhlíne aer, comh-trastomhas butt feadán nó trasdul méid píopa
• Poirt tástála aeroibrithe, ciorcaid aeroibrithe robotic
1. Gearr feadánra cothrom gan burrs. Scratfaidh Burrs fáinní séalaithe agus cuirfidh siad faoi deara sceitheadh aeir nó bhfolús.
2. Cuir isteach feadánra go hiomlán go dtí go mbeidh sé ina shuí chun na gialla a ghreamú. Fáinne preaseisiúint i gcónaí roimh an feadán a tharraingt amach; riamh yank forneartach.
3 . Molta le haghaidh feadánra níolón docht PU / PA. Ní mholtar píobán bog PE balla tanaí.
4. Deimhnigh doimhneacht ionsáite faoi choinníollacha oibre folúis. I gcás brú-thimthriallta diúltacha arís agus arís eile, déan comparáid le feistis scriú-air BPS le haghaidh rogha eile.
