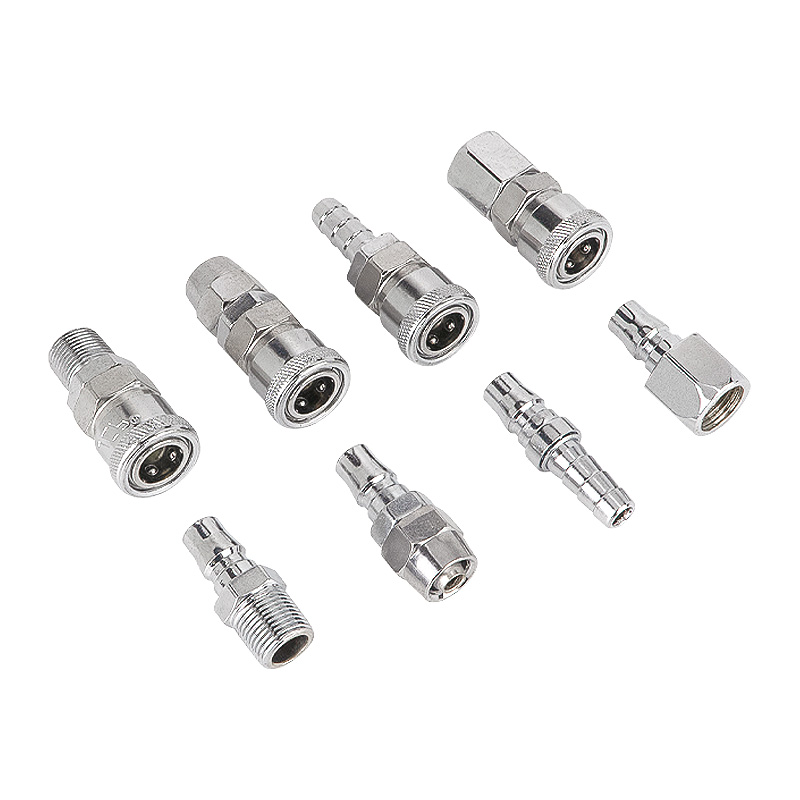

Branda: SOLH le Richge Technology | Uilíoch Aeroibrithe Cineál C Cúplóir Tapa, Idirmhalartaithe le SMC & AirTAC
Is feisteas caighdeánach féinghlasála liathróid chruach é an cúplóir tapa féinghlasála C-cineál a úsáidtear go forleathan i dtionscal aeroibrithe. Tuigeann earrach agus liathróid chruach ionsuite glasáil uathoibríoch nuair a chuirtear isteach iad, agus scaoiltear le muinchille a shleamhnaíonn siar. Níl gá le huirlisí, oibríocht aon-láimhe. Tá sé comhdhéanta de lánúin baineann (le muinchille sleamhnáin) agus breiseán fireann le haghaidh cóimeála péireáilte. Cuirtear i bhfeidhm go forleathan i bpíblínte aer comhbhrúite, uirlisí aeroibrithe agus ciorcaid soláthair aeir uathoibrithe, a mheaitseáil freisin le gineadóirí folúis agus córais iomlána píopaí aeroibrithe.
• Struchtúr féinghlasála liathróid chruach: Inchloiste "cliceáil" nuair breiseán fireann curtha isteach go hiomlán agus faoi ghlas; ní féidir scaradh faoi bhrú. Tarraing ar ais muinchille sleamhnáin chun é a dhíghlasáil agus a dhícheangal.
• Fáinní róin NBR dé-ciseal: Aerdhíonacht den scoth, resistant d'aer comhbhrúite agus mion-ola bhealaithe, ráta íseal sceite aeir.
• Ábhar Coirp: Cruach nicilphlátáilte (leagan caighdeánach miotail) / plaisteach ard-dughness (rogha éadrom). Frith-meirge agus caitheamh-resistant le haghaidh breiseán minic agus ceardlann tarraingthe isteach.
• Raon méid iomlán: PP (feadán baineann), PF (snáithe baineann), PH (snáithe fireann); SP (feadán fireann), SF (snáithe baineann), SM (snáithe fireann).
• Cosán sreabhadh réidh, titim brú íseal. Ag luí le píobán PU agus feadán níolón. Comhéadan caighdeánach le haghaidh idirmhalartaithe uilíoch tras-bhranda.
|
Réimír an Chóid |
Cineál |
Cur síos |
|
réimír P |
Cúplóir Mná (le muinchille féinghlasála) |
PP: baineann cur isteach feadán; PF: female thread; PH: male thread |
|
S réimír |
Breiseán Fireann |
SP: fireann a chur isteach feadán; SF: snáithe baineann; SM: snáithe fireann |
|
Iarmhír uimhriúil: 10/20/30/40 |
Méid Hose |
10: Φ4×6; 20: Φ5×8; 30: Φ6.5×10; 40: 8×12 |
Sampla: PP20 = cúplóir baineann féinghlasála de chineál C le haghaidh feadán Φ5×8 PU; SM30 = breiseán fireann cineál C le snáithe seachtrach do phíblíne Φ6.5×10.
|
Mír |
Paraiméadar |
|
Meán Infheidhme |
Aer comhbhrúite (le ceo ola rian) |
|
Brú Oibre |
0 ~ 1.0 MPa; Tástáil brú: 1.5 MPa |
|
Teocht Oibriúcháin |
-5 ℃ ~ +60 ℃ |
|
Ábhar Séala |
Rubair Nítríle NBR |
|
Ábhar Coirp |
Cruach nicil plátáilte (caighdeánach); plaisteach ard-dhéine (roghnach éadrom) |
|
Cineál Ceangail |
Ionsáigh feadán / snáithe inmheánach G / snáithe seachtrach G |
|
Oibríocht |
Ionsáigh sa ghlasáil, sleamhnaigh an muinchille siar lena scaoileadh |
|
Múnla |
Méid Hose |
Spec Snáithe |
|
PP10 |
4×6 |
- |
|
PP20 |
5×8 |
- |
|
PP30 |
6.5×10 |
- |
|
PP40 |
8×12 |
- |
|
PF20-G1/4 |
5×8 |
G1/4 |
|
PF30-G3/8 |
6.5×10 |
G3/8 |
|
PF40-G1/2 |
8×12 |
G1/2 |
|
PH20-G1/4 |
5×8 |
G1/4 |
|
PH30-G3/8 |
6.5×10 |
G3/8 |
|
SP20 |
5×8 |
- |
|
SM20-G1/4 |
5×8 |
G1/4 |
• Píblínte aeir comhbhrúiteora aeir, gunnaí séideadh aeir, scriúirí aeir, meilte agus uirlisí láimhe aeroibrithe eile
• Dáileadh foinse aeir ar línte táirgeachta uathoibrithe, nasc píopaí aeir a mheaitseáil le gineadóirí folúis
• Cothabháil trealaimh, stáisiún oibre aeroibrithe soghluaiste, ócáidí a dteastaíonn cóimeáil agus díchóimeáil píblíne go minic
1. Only for compressed air. Níl sé oiriúnach le haghaidh sreabhach hiodrálacha ardbhrú nó meáin chreimneach láidir.
2. Díbrú roimh plugáil/díphlugáil. D'fhéadfadh dícheangal foréigneach faoi bhrú damáiste a dhéanamh do na liathróidí cruach agus na fáinní séalaithe.
3 . Déan iniúchadh rialta ar chaitheamh O-fáinne; cuir rónta in ionad láithreach má tharlaíonn sceitheadh aeir.
4. Moltar téip PTFE le haghaidh suiteáil snáithithe. Ná déan ró-dhianú chun stripping snáithe a sheachaint.
