Branda: SOLH le Richge Technology | Slat loine Sorcóir Aeroibrithe Imthacaí Deiridh Slat Uilíoch
 |

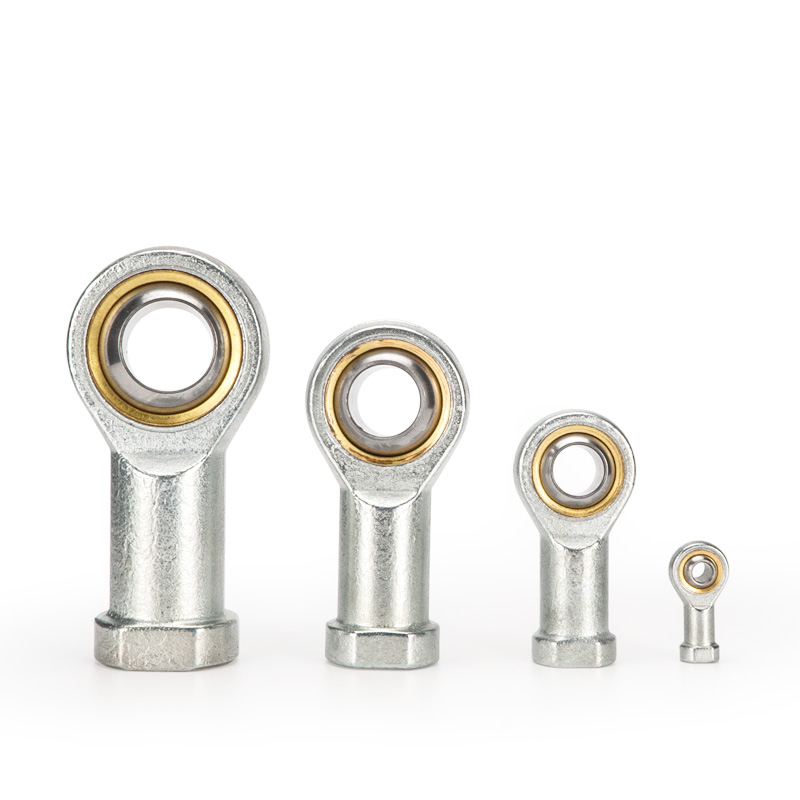

Is cúlpháirtí altach uilíoch 360° é alt súl éisc de chineál U, ar a dtugtar freisin imthacaí sféarúil deireadh slaite agus iarmhír U, atá suite ar shlat loine sorcóra. Réitíonn sé fadhbanna misalignment agus swing iltreo agus cuireann sé deireadh le fórsa cliathánach, ag luí le SC, MA, MAL agus sorcóirí aeroibrithe caighdeánacha eile.
• Struchtúr: Snáithe baineann (ceangal slat loine) + imthacaí liathróid sféarúil + fáinne seachtrach, luascadh gathacha agus uilleach saor in aisce.
• Cumas Swing: ±13°~±15° luascadh uilíoch, i bhfad níos mó ná ±5° d’fheistis clevis I/Y le haghaidh coigeartú oiriúnaitheach iltreo.
• Roghanna Ábhar
￮ Caighdeán: Cruach imthacaí / cruach carbóin, dromchla múchta le ocsaíd dhubh nó bailchríoch ghalbhánuithe
￮ Caith-resistant: Cóimhiotal copair bushing / cineál féin-bhealaithe
￮ Frith-chreimeadh: 304 cruach dhosmálta
• Buntáistí Croí
￮ Déan an diall comhaiseach suas go 2mm a chúiteamh agus an diall uilleach suas go dtí 15°
￮ Cosc a chur ar nóiméad lúbthachta agus fórsa cliathánach ar shlat loine, rónta sorcóra a chosaint
￮ Ideal do dhálaí oibre ualaigh ardluais, ard-minicíochta agus eccentric

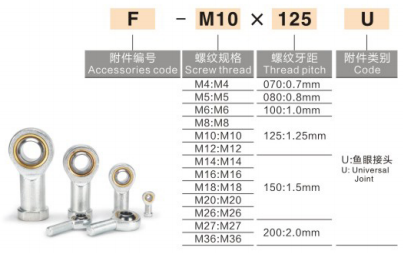

1) AirTAC (glacadh go forleathan)
Formáid: snáithe F-M × pitch U
Sainmhíniú: F = cúlpháirtí; M = sonraíocht snáithe; U = imthacaí deiridh slat súl éisc
• F- M8×1.25U le haghaidh sorcóir tollta 25mm
• F- M10×1.25U le haghaidh sorcóir tollta 32mm
• F- M12×1.25U le haghaidh sorcóir tollta 40mm
• F- M16×1.5U le haghaidh sorcóir tollta 50/63mm
• F- M20×1.5U le haghaidh sorcóir tollta 80/100mm
2) Sraith PHS SMC: Formáid: PHS-snáithe, mar shampla: PHS-10
3) Marcáil ghinearálta intíre: SI/M12×1.25 (snáithe baineann), SA/M12×1.25 (snáithe fireann)
|
Múnla (Snáithe) |
Bore Sorcóir Meaitseála |
Trastomhas Liathróid |
Uillinn swing |
|
F- M6×1.0U |
16/20mm |
φ6 |
±13° |
|
F- M8×1.25U |
25mm |
φ8 |
±13° |
|
F- M10×1.25U |
32mm |
φ10 |
±15° |
|
F- M12×1.25U |
40mm |
φ12 |
±15° |
|
F- M16×1.5U |
50/63mm |
φ16 |
±15° |
|
F- M20×1.5U |
80/100mm |
φ20 |
±15° |
|
F- M27×2U |
125mm |
φ27 |
±15° |
|
Feistiú |
Feidhmíocht |
Leideanna Iarratais |
|
Súil Éisc de chineál U |
360° uilíoch ±15°, éalárnacht mhór & luascadh iltreo, meánchostas ard |
Ardluais, mí-ailíniú eccentric mór, gluaiseacht il-uillinn |
|
Comhpháirteach Snámh de chineál F |
Cúiteamh solúbtha aiseach & gathacha ±2°~±5°, meánchostas |
Mí-ailíniú, tairiscint ardmhinicíochta, stróc fada |
|
Y-cineál Clevis Dúbailte |
Eitleán aonair ±5 °, cumas ualaigh trom, costas íseal |
Luas íseal, ualach trom le lug aon chluas |
|
I-cineál Clevis Aonair |
Eitleán aonair ±5 °, rigidity ard, costas íseal |
Luas íseal, ualach le lúibín cluas dúbailte |
Treoir Roghnúcháin: Iomarcacht mhór & swing iltreo → cineál U; Mí-ailíniú & gníomh ardmhinicíochta → cineál F; Ualach trom luas íseal → cineál Y; Lúibín ualach cluas dhúbailte → cineál I.
1. Scriú snáithe baineann ar shnáithe seachtrach an tslat loine, cuir taisceadán snáithe anaeróbach i bhfeidhm agus rialaigh an chasmhóimint teannta i gceart.
2. Suiteáil poll fáinne seachtrach chun an seafta bioráin a luchtú. Níl ailíniú comhaiseach docht ag teastáil agus ceadaítear cúnaint áirithe.
3 . Brú oibre: ≤1.0MPa le haghaidh sorcóirí caighdeánach; teocht oibriúcháin: -20 ℃ ~ +120 ℃.
4. Oiriúnach do bhrú-tarraingt ualach dinimiciúil agus oibriú ard-minicíochta i spás suiteála teoranta. Ní le haghaidh tairiscint rothlach íon leanúnach.
• Trealamh uathoibrithe, leictreonaic 3C, grippers robot
• Meicníochtaí ardluais iompair, stampála & feistiú preas, fad-stróc
• Trealamh le coaxiality bocht, creathadh trom agus ualach eccentric
