Branda: SOLH le Richge Technology | SMC KQ2E Feisteas Aon-Teagmhála Aeroibrithe Coibhéiseach Aontas Bulkhead
 |
 |
 |
Is é KQ2E an feisteas ceardchumann mórchóir laistigh de shraith feisteas aon-dteagmháil SOLH KQ2, atá idirmhalartaithe go hiomlán le SMC KQ2E. Feisteas mórchóir painéil a dtugtar go coitianta air, is é an comhpháirt chaighdeánach é le haghaidh treá líne aeroibrithe trí phainéil trealaimh agus landairí. Ceanglaíonn sé ciorcaid aeir inmheánacha agus seachtracha, tacaíonn sé le suiteáil painéil comhlaí agus sorcóirí, a úsáidtear go forleathan i gcaibinéid rialaithe, imfháluithe uathoibrithe agus landairí seomra glan.
Samplaí miondealú múnla:
Bulccheann caighdeánach dé-fheadáin: KQ2E06-00A
KQ2: Feisteas brú-isteach den dara glúin sraith KQ2 (corp bán)
E: Bulkhead Union, painéal trí struchtúr
06: Trastomhas seachtrach an fheadáin φ6mm, an dá chríoch céanna brú-i méid
00: Déphoirt bhrú-isteach (bulchead feadán-go-feadán)
A: Séala NBR, cineál gasket le haghaidh cóimeála agus díchóimeála arís agus arís eile
Ceann mórchóir dlúth: KQ2E04-00J
Iarmhír J: Leagan dlúth mionaturized, toise níos lú do phainéil tanaí & trealamh mionsamhla
Snáithe baineann go mórcheann an fheadáin: KQ2E06-02A
02: Rc14 snáithe píopa taper baineann
Brí iomlán: φ6 bhrú-i gcalafort ↔ Rc1/4 cónascaire bulkhead snáithe baineann

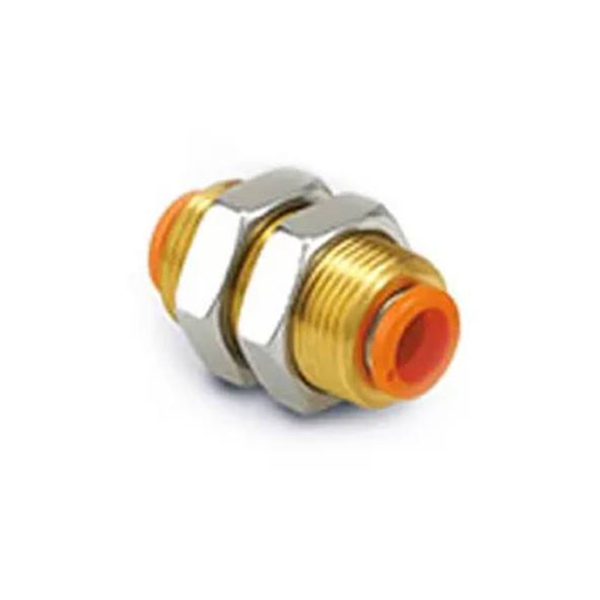

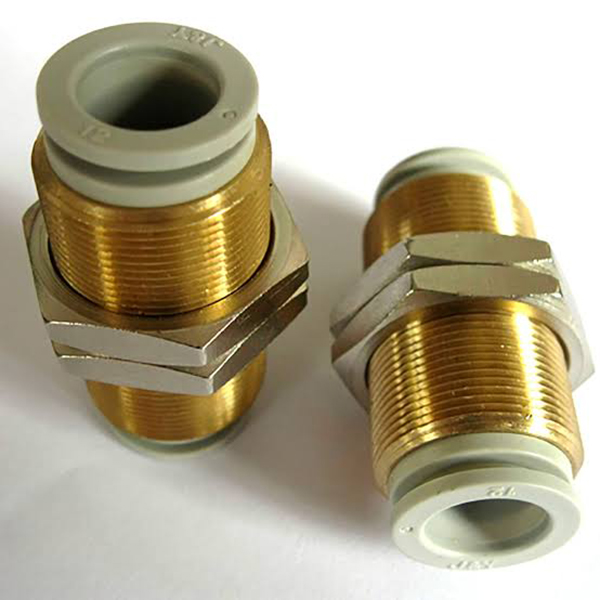

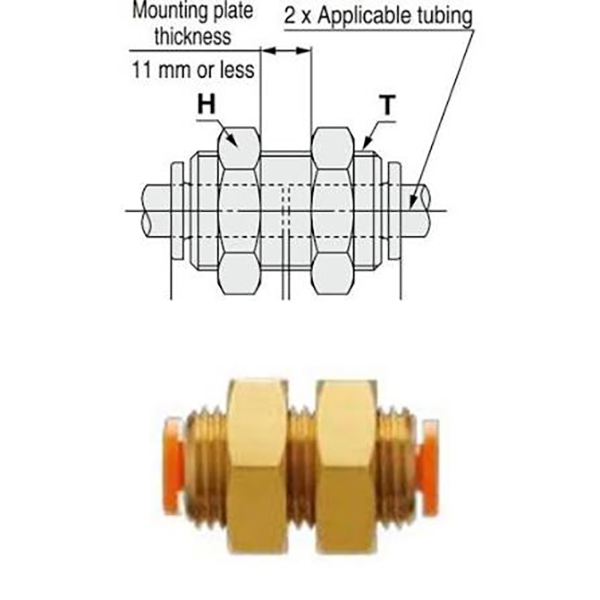

3.1 Aontas Bulccheann Caighdeánach Dé-fheadáin (KQ2EXX-00)
Gnéithe Struchtúr:
• Poirt bhrú isteach ar thrastomhas comhionann an dá cheann. Meán-alt le snáithe práis nicilphlátáilte + cnó glasála, socraithe tar éis dul tríd an bpainéal
• Cainéal sreabhadh díreach gan laghdú trastomhas nó athrú treo, titim brú íosta
• Is féidir feadáin aeir ar an dá thaobh den phainéal a nascadh go díreach gan oiriúntóirí breise tar éis a shuiteáil
|
Múnla |
Feadán OD ΦD (mm) |
Feidhmchlár tipiciúil |
|
CQ2E23-00 |
3.2 |
Braiteoir mion / sorcóir mionúil bulkhead ciorcad |
|
CQ2E04-00 |
4 |
Treá ciorcad beag sorcóir |
|
CQ2E06-00 |
6 |
Ciorcad comhla solenoid caighdeánach (is coitianta) |
|
CQ2E08-00 |
8 |
Ciorcad sorcóir ard-sreafa |
|
CQ2E10-00 |
10 |
Príomhcheann aerlíne |
|
CQ2E12-00 |
12 |
Treá an phríomhfhoinse aeir |
|
CQ2E16-00 |
16 |
Píblíne sreabhadh mór |
3.2 Aontas Bulkhead Mini Dual-Tube Dlúth (KQ2EXX-00J)
Gnéithe Struchtúr:
• Dearadh mionaturized optamaithe le haghaidh trealamh micrea agus painéil tanaí, fad iomlán níos giorra & trastomhas snáithe níos lú vs leagan caighdeánach
• Oiriúnach do phainéal tanaí agus spás suiteála daingean, cásanna sreangú dlúth
• Paraiméadair feidhmíochta céanna mar mhúnla caighdeánach, gan ach méid fisiceach laghdaithe
|
Múnla |
Feadán OD ΦD (mm) |
Feidhmchlár tipiciúil |
|
CQ2E02-00J |
2 |
Sorcóir Ultra-mion / bulkhead braiteoir |
|
CQ2E23-00J |
3.2 |
Sreangú dlúth le haghaidh feistí micrea |
|
CQ2E04-00J |
4 |
Painéal dlúth ar threalamh beag |
|
CQ2E06-00J |
6 |
Comh-aireachta rialaithe tanaí / painéal trealaimh |

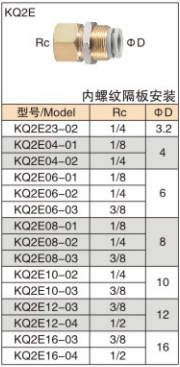

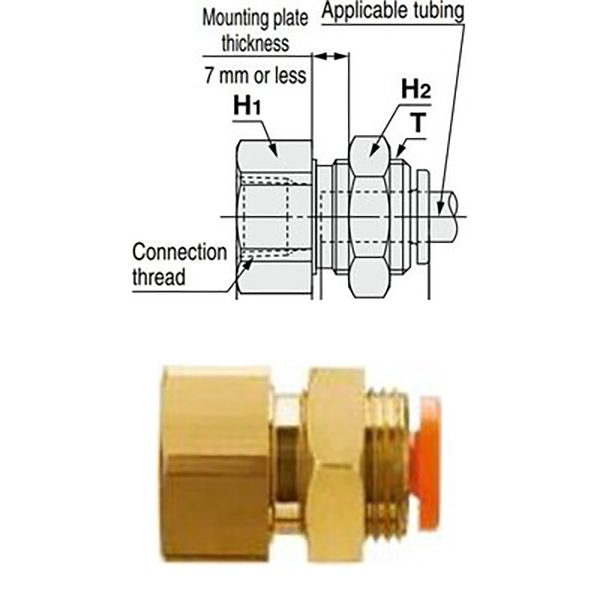

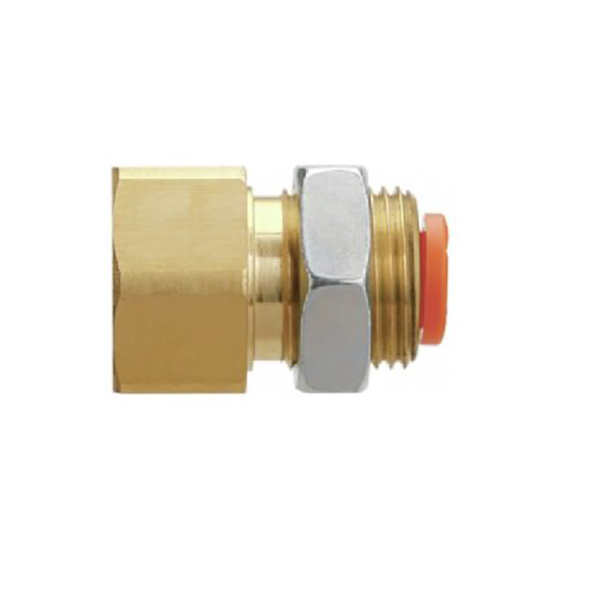

3.3 Aontas Bulccheann Snáithe Mná go Feadán (KQ2EXX-YY)
Gnéithe Struchtúr:
• Snáithe baineann Rc foirceann amháin (ceangal comhla solenoid, sorcóir, oileán comhla taobh istigh den phainéal), an ceann eile calafort brú isteach le haghaidh feadánra seachtrach
• Tagann sé le rannóg snáithithe agus cnó glasála le haghaidh treá agus socrú painéil. Suiteáil a bhaint amach: comhla snáithithe inmheánach + feadán aeir seachtrach
• Comhcheanglaíonn calafort snáithe comhlaí snáithithe caighdeánacha go díreach; ní gá ach calafort brú isteach nochta lasmuigh den phainéal le haghaidh sreangú néata agus frith-mhífheidhm
|
Múnla |
Rc Snáithe Mná |
Feadán OD ΦD (mm) |
Feidhmchlár tipiciúil |
|
CQ2E04-01 |
Rc1/8 |
4 |
Feistis painéal comhla solenoid beag |
|
CQ2E06-01 |
Rc1/8 |
6 |
Feiste painéal comhla solenoid caighdeánach (is coitianta) |
|
CQ2E06-02 |
Rc1/4 |
6 |
Ciorcad painéal sorcóir brú meánach |
|
CQ2E08-02 |
Rc1/4 |
8 |
Ciorcad painéal sorcóir sreabhadh ard |
|
CQ2E10-03 |
Rc3/8 |
10 |
Ciorcad painéal sorcóir ardbhrú |
|
CQ2E12-04 |
Rc1/2 |
12 |
Painéal oileán comhla príomhfhoinse aeir |
|
Mír |
Paraiméadar |
|
Sreabhán Infheidhme |
Aer comhbhrúite, bhfolús, uisce glan (neamh-reo) |
|
Brú Oibriúcháin |
-100kPa (folús) ~ 1.0MPa |
|
Brú pléasctha |
3.0MPa @ 23 ℃ |
|
Raon Teochta |
-5 ℃ ~ +60 ℃ (Uisce: 0 ~ 40 ℃) |
|
Feadánra Comhoiriúnach |
Feadán PU, feadán níolón, feadán níolón bog, feadán FEP / PFA PTFE |
|
Ábhair |
Corp Brúite Isteach: Plaisteach innealtóireachta PBT bán, tionchar & resistant creimeadh |
Treoir Roghnúcháin
• Feadán aeir trí chomh-aireachta rialaithe / painéal trealaimh, feadánra ar an dá thaobh → KQ2EXX-00
• Solenoid / sorcóir suite taobh istigh den phainéal, feadán lasmuigh → KQ2EXX-YY
• Trealamh miniature / painéal tanaí, spás daingean teoranta → KQ2EXX-00J
Nótaí Suiteáil
1. Moladh méid poll an phainéil:
•Feadán Φ4Φ6: Trastomhas poll molta Φ15mm
•Φ8Φ10 feadán: Trastomhas poll molta Φ20mm
•Φ12Φ16 feadán: Trastomhas poll molta Φ24mm
2. Teorainn tiús an phainéil: Leagan caighdeánach ≤7mm; leagan J dhlúth ≤5mm
3 . Ullmhúchán feadáin: Feadán gearrtha cothrom agus saor ó burr. Cuir isteach go hiomlán go dtí go cliceáil inchloiste chun sceitheadh a chosc.
4. Ceangal cnó: Déan cnó glasála a sholáthraítear níos doichte tar éis dul tríd an bpainéal; Níl gá le téip PTFE le haghaidh cineál A (séala gasket comhtháite).
5. Iarratas folúis: Roghnaigh cineál A le séala NBR le haghaidh coinneáil bhfolús cobhsaí.
|
Múnla |
Struchtúr |
Croíchuspóir |
Difríochtaí |
|
CQ2E |
Aontas Bulkhead |
Treá painéil, trasdul ciorcad aeir idir imfhálú laistigh agus lasmuigh |
Feistithe le cnó glasála le haghaidh gléasta painéil |
|
KQ2H |
Aontas Dhíreach |
Nasc feadán inlíne |
Gan aon alt snáithithe, ní féidir é a shocrú tríd an bpainéal |
|
KQ2L |
90° Elbow |
Athrú treo dronuillinn |
Nach bhfuil deartha le haghaidh suiteáil treá painéil |
• Bulccheann comh-aireachta rialaithe: Gabhann KQ2E06-00 feadánra inmheánach amach as an gcomh-aireachta chun sorcóirí seachtracha a nascadh, sreangú slachtmhar
• Gléasta painéal comhla solenoid: KQ2E06-01A do phainéal taobh istigh na comhla, níl ach calafort brú isteach nochta go seachtrach, néata agus frith-dteagmháil
• Treá deighilte seomra glan: Treá líne aeir séalaithe idir seomra glan agus trealamh gan timpeallacht ghlan a bhriseadh
• Sreangú dlúth le haghaidh trealamh dlúth: KQ2E04-00J do phainéal tanaí ar innealra beag chun spás a shábháil le haghaidh leagan amach ilchiorcaid
