Branda: SOLH le Richge Technology | SMC KQ2N Feistiú Díreach Aon-Teagmhála Gas Coibhéiseach
Feisteas aeroibrithe díreach ar stíl gas is ea KQ2N. Snáithe nó gas fireann atá i bhfoirceann amháin, glacann an foirceann eile feadánra aeir PU/PA. Is athsholáthar díreach é do fheistis aon-dteagmháil sraith SMC KQ2N. Úsáidtear go forleathan i gciorcaid aeroibrithe agus i bpíblínte folúis. Suiteáil gan uirlisí, níl le déanamh ach brúigh an choiléar scaoilte chun feadánra a chur isteach nó a bhaint go tapa.
Ceithre chineál struchtúracha atá ar fáil:
Cineál gas snáithe fireann (snáithe M: M5)
Cineál gas snáithe fireann (snáithe barrchaolaithe Imperial R: 1/8,1/4,3/8)
• Gas trastomhas comhionann díreach (iarmhír -99): an dá cheann leis an gas OD céanna
• Feistiú díreach an ghais a laghdú: dhá ghas le trastomhais sheachtracha éagsúla le haghaidh trasdul méide
Sampla: KQ2N04- M5
• KQ2N: Cód sraithe, feistiú díreach cineál gas
• 04: Trastomhas seachtrach an fheadáin Φ4mm ar an taobh brú isteach
• M5 / 01S / 02S: Sonraíocht snáithe fireann
• -99: Feistiú díreach gas trastomhas comhionann
• 04-06: Feistiú gas a laghdú, ①Φ4 → ②Φ6
|
Deighleog an Chóid |
Cur síos |
|
KQ2N |
Cód sraithe: Feisteas díreach brú isteach den chineál gas |
|
04/06/08/10/12/16 |
Trastomhas seachtrach an fheadáin ΦD (mm) |
|
M5 |
Snáithe méadrach fireann M5×0.8 |
|
01S/02S/03S |
Snáithe barrchaolaithe Imperial R: R1/8, R1/4, R3/8 |
|
-99 |
Trastomhas comhionann gas feistiú díreach, an dá chríoch OD céanna |
|
Dédhigiteach m.sh.04-06 |
Feistiú gas a laghdú: ① inlet OD, ② asraon OD |
|
Mír |
Paraiméadar |
|
Feadánra is Infheidhme |
Feadán polúireatán PU, feadán níolón PA |
|
Brú Oibriúcháin |
0~1.0MPa, ag luí le ciorcad brú diúltach i bhfolús |
|
Teocht Oibriúcháin |
0 ℃ ~ +60 ℃ |
|
Ábhar Coirp |
Comhlacht plaisteach; Cuid snáithithe práis nicil-phlátáilte, resistant creimeadh |
|
Feidhmíocht Séalaithe |
Séalaithe snáithe den scoth |
|
Modh Ceangail |
Brúigh isteach; collar preaseisiúint chun feadán a dhícheangal |

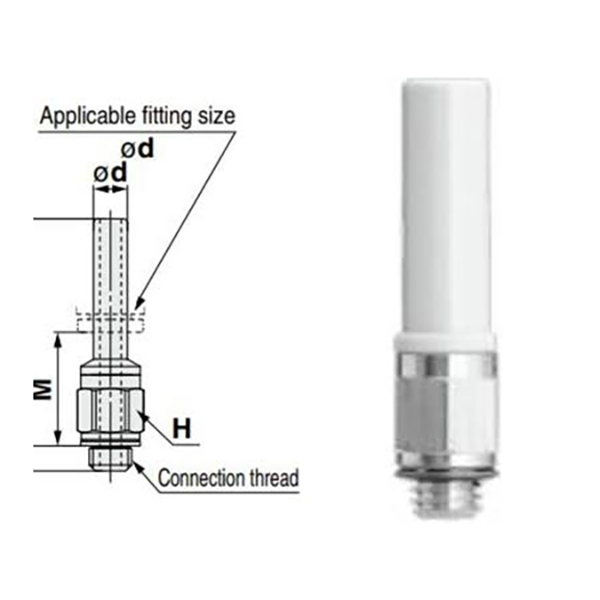

4.1 Méadrach M Leagan Snáithe Fireann
|
Múnla |
Snáithe |
Feadán ΦD |
|
KQ2N04- M5 |
M5×0.8 |
Φ4 |
|
KQ2N06- M5 |
M5×0.8 |
Φ6 |

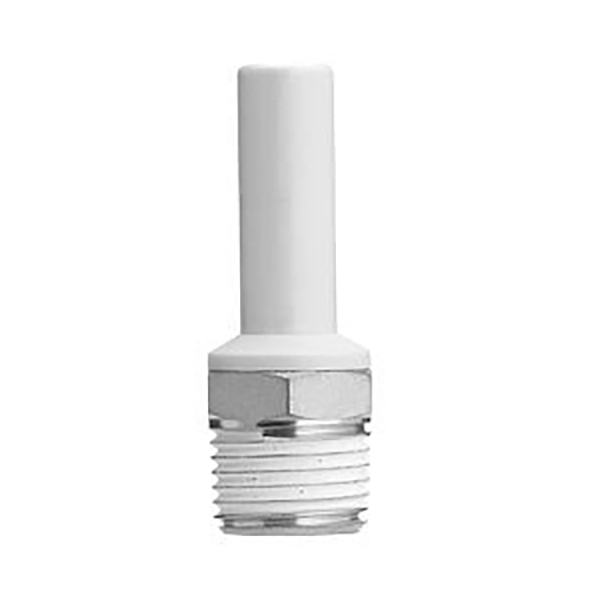

4.2 Imperial R Taper Leagan Snáithe Fireann
|
Múnla |
Snáithe R |
Feadán ΦD |
|
KQ2N04-01S |
R1/8 |
Φ4 |
|
KQ2N06-01S |
R1/8 |
Φ6 |
|
KQ2N06-02S |
R1/4 |
Φ6 |
|
KQ2N08-02S |
R1/4 |
Φ8 |
|
KQ2N08-03S |
R3/8 |
Φ8 |
|
KQ2N10-03S |
R3/8 |
Φ10 |

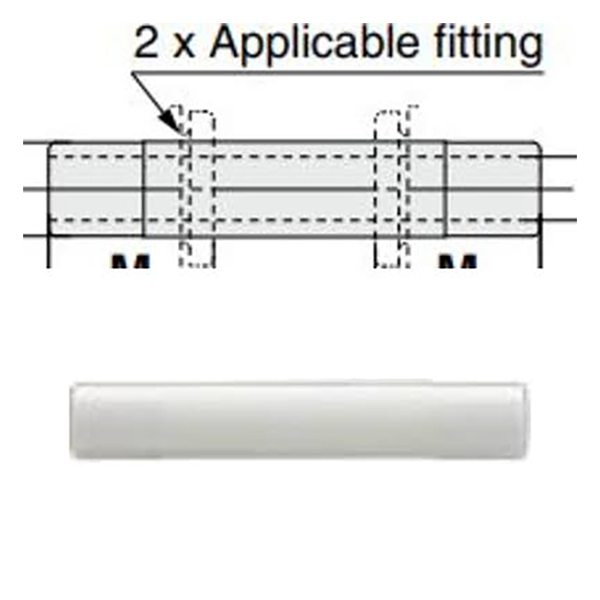

4.3 Gas Trastomhas Comhionann Díreach (Sraith -99)
|
Múnla |
ΦD |
|
KQ2N04-99 |
Φ4 |
|
KQ2N06-99 |
Φ6 |
|
KQ2N08-99 |
Φ8 |
|
KQ2N10-99 |
Φ10 |
|
KQ2N12-99 |
Φ12 |
|
KQ2N16-99 |
Φ16 |

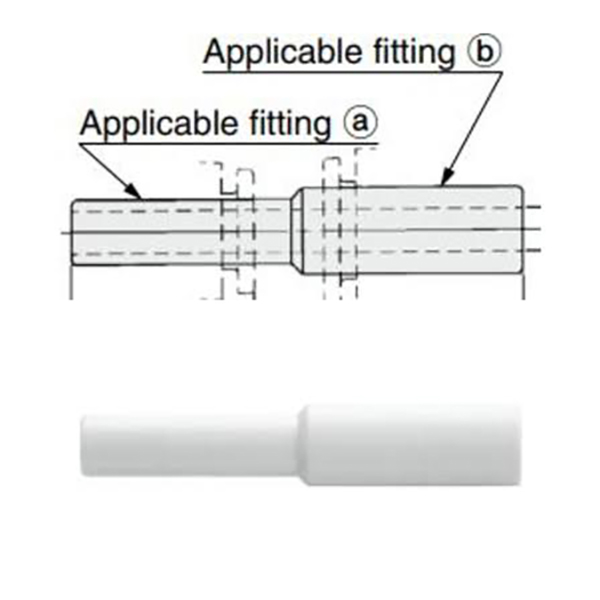

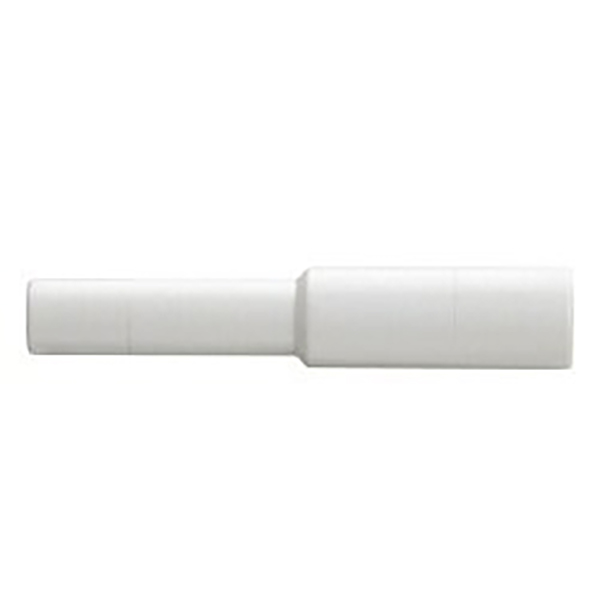

4.4 Feistiú Gas Dhíreach a Laghdú
|
Múnla |
① Gas OD |
② Gas OD |
|
KQ2N04-06 |
Φ4 |
Φ6 |
|
KQ2N06-08 |
Φ6 |
Φ8 |
|
KQ2N08-10 |
Φ8 |
Φ10 |
|
KQ2N10-12 |
Φ10 |
Φ12 |
|
KQ2N12-16 |
Φ12 |
Φ16 |
Comhlacht plaisteach le snáithe práis nicilphlátáilte le haghaidh friotaíocht creimeadh agus séalaithe snáithe iontaofa
• Ag luí le feadán aeir polúireatán PU agus feadán níolón PA
Brú oibre rátáilte 0~1.0MPa, oiriúnach do chiorcaid bhrú diúltach i bhfolús
• Raon teochta oibriúcháin: 0 ℃ ~ +60 ℃
• Tionól simplí: coinnigh deireadh an fheadáin réidh agus cuir isteach go díreach; collar preaseisiúint tosaigh chun feadánra a tharraingt amach le haghaidh díchóimeála
Innealra uathoibrithe, airm róbatacha, córais asaithe folúis, daingneáin aeroibrithe, píopaí comhbhrúiteoirí aeir. Athsholáthar díreach ar fheistis sraith KQ2N SMC allmhairithe.
