Branda: SOLH le Richge Technology | Laghdaíonn Coibhéis SMC KQ2R Feistiú Aeroibrithe Aon-Teagmhála Díreach

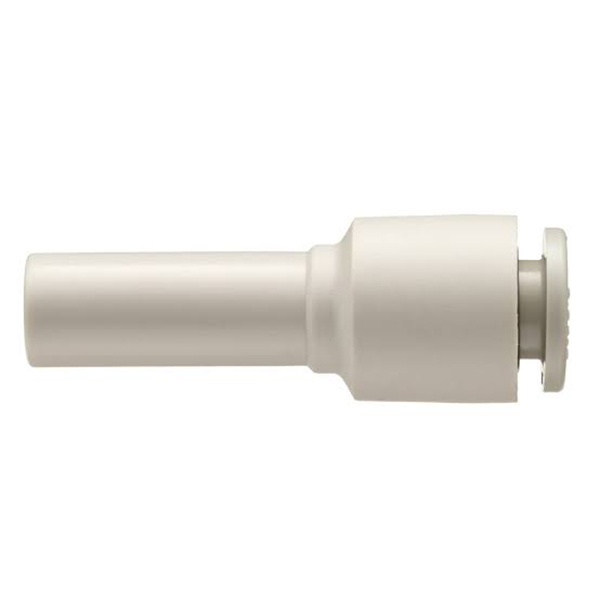

Is feistiú díreach brú-isteach laghdaithe é KQ2R laistigh de shraith KQ2, ar a dtugtar cúplóir feadáin trastomhais dhifriúla freisin. Tá sé deartha go speisialta le haghaidh nasc inlíne dhá fheadáin aeir le trastomhais seachtracha éagsúla, ar cheann de na gabhálais laghdaithe is coitianta a úsáidtear i gcórais aeroibrithe.
Sampla samhail: KQ2R06-08
KQ2: Sraith feistiú aon-dteagmháil 2ú glúin SMC
R: Reducer, ag laghdú struchtúr díreach
06: Trastomhas seachtrach feadán an chalafoirt ① (mm, Φ6mm)
08: Trastomhas seachtrach feadán an chalafoirt ② (mm, Φ8mm)
Gnéithe Struchtúrtha
• Glacann an dá chríoch calafoirt aon-dteagmháil caighdeánach KQ2; foirceann amháin le haghaidh feadán OD beag agus an ceann eile le haghaidh feadán OD mór le cainéal sreabhadh inmheánach díreach, ag baint amach nasc inlíne le haghaidh feadánra trastomhais éagsúla.
• Trasdul barrchaolaithe réidh taobh istigh den chainéal, titim brú níos ísle i gcomparáid le tionól scoilte (feistiú díreach + laghdaitheoir ar leith). Ideal le haghaidh ciorcaid aeroibrithe íogaire sreabhadh & brú.
|
Deighleog an Chóid |
Cur síos |
|
KQ2R |
Cód sraithe: Feistiú díreach brú isteach a laghdú |
|
An chéad dá dhigit |
Feadán OD an chalafoirt ① (mm) |
|
An dá dhigit dheireanacha |
Feadán OD an chalafoirt ② (mm) |
|

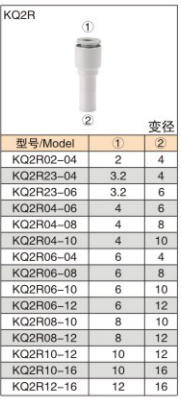

Múnla |
Port ① Tube OD (mm) |
Port ② Tube OD (mm) |
Feidhmchlár tipiciúil |
|
KQ2R02-04 |
Φ2 |
Φ4 |
Trealamh micrea, nasc feadáin Φ2 go Φ4 |
|
KQ2R04-06 |
Φ4 |
Φ6 |
Ciorcad sorcóir beag, nasc feadáin Φ4 go Φ6 |
|
KQ2R06-08 |
Φ6 |
Φ8 |
Ciorcad comhla solenoid caighdeánach, Φ6 go Φ8 (is mó tóir) |
|
KQ2R08-10 |
Φ8 |
Φ10 |
Ciorcad sreabhadh ard, nasc feadánra Φ8 go Φ10 |
|
KQ2R10-12 |
Φ10 |
Φ12 |
Príomhchiorcad soláthair aeir, nasc feadáin Φ10 go Φ12 |
|
KQ2R12-16 |
Φ12 |
Φ16 |
Príomh-líne sreabhadh mór, nasc feadánra Φ12 go Φ16 |
|
Mír |
Paraiméadar |
|
Sreabhán Infheidhme |
Aer comhbhrúite, bhfolús, uisce glan (neamh-reo) |
|
Brú Oibriúcháin |
-100kPa (folús) ~ 1.0MPa |
|
Brú pléasctha |
3.0MPa @ 23 ℃ teocht chomhthimpeallach |
|
Teocht Oibriúcháin |
-5 ℃ ~ +60 ℃; 0 ~ 40 ℃ do mheán uisce |
|
Feadánra Comhoiriúnach |
Feadán PU, feadán níolóin, feadán bog níolón, feadán FEP/PFA PTFE |
|
Ábhar |
Comhlacht PBT + gripper cruach dhosmálta SUS304 + fáinne séala rubair nítríle NBR |
Riail roghnúcháin: Roghnaigh KQ2R le haghaidh nasc inlíne de dhá fheadán OD éagsúla, níl aon fheisteas comhcheangailte breise ag teastáil.
• Ní mór deireadh an fheadáin a ghearradh cothrom agus saor ó burr. Cuir isteach feadánra go hiomlán go dtí go gcloistear an fhuaim "cliceáil" chun sceitheadh aeir a sheachaint.
• Chun é a bhaint: brúigh an collar scaoilte ar an gcalafort agus tarraing feadánra amach; ná tarraingt le fórsa brute.
• Méaduithe titim brú le difríocht trastomhas níos mó. Is fearr le samhlacha le difríocht trastomhas beag faoi choinníollacha ard-sreafa.
• Trasdultach trastomhas feadáin: Tiontaigh príomhfheadán Φ8 go feadán Φ6 trí KQ2R06-08 chun sorcóirí de mhéideanna éagsúla a mheaitseáil gan oiriúntóirí breise.
• Iarfheistiú meaisín: Ceangail feadáin Φ6 seantrealaimh le feadáin Φ8 de mheaisín nua le haghaidh comhoiriúnachta, níl gá le hathsholáthar iomlán feadáin.
• Nasc ciorcad folúis: Lánúin línte folúis le trastomhais éagsúla. Coinníonn dearadh íseal-sceitheadh leibhéal cobhsaí bhfolús.
