Feistis Brúite Aeroibrithe Sraith KQ2V

Feistis brainse L brú isteach sraith SOLH KQ2V, go hiomlán idirmhalartaithe le SMC KQ2V. Déanta ag Richge Technology, cuimsíonn an cónascaire aeroibrithe L aon-dteagmháil seo 5 fho-mhúnla le haghaidh dáileadh aeir 1-in-1, 1-go-2 & 1-go-3. Agus corp PBT agus snáithe práis nicilphlátáilte á ghlacadh aige, luíonn sé feadánra PU/PA do chupán trí shúchán i bhfolús agus do chiorcaid porta uathoibrithe. Stoc cobhsaí & cumas táirgthe láidir, iontaofa ag custaiméirí uathoibrithe domhanda.

Feistis Brainse L Aeroibrithe Brúigh Isteach Sraith SOLH KQ2V | SMC KQ2V Coibhéis

Branda: SOLH le Richge Technology | Ceanglóir L Aeroibrithe Aon-Teagmhála KQ2V









1. Forbhreathnú Táirge

     Is éard atá i sraith SOLH KQ2V ná feisteas aeir bhrú isteach de chineál L de chineál fireann le hathróga brainse iolracha. Deartha le haghaidh dáileadh foinse aeir agus athrú treo píblíne i gciorcaid aeroibrithe. Go hiomlán idirmhalartaithe le sraith SMC KQ2V. Tógtha le comhlacht plaisteach innealtóireachta bán agus snáithe práis nicilphlátáilte. Tionól tapa gan greamachán. Ag luí le feadánra aeroibrithe PU & PA. Imscaradh go forleathan in innealra uathoibrithe, i bhfolúsphiocadh & áit, agus i gcórais phíobáin sorcóra.

  Cúig fho-mhúnla do riachtanais leagan amach éagsúla:

     KQ2V: Asraon singil de chineál L caighdeánach, gléasadh heicsidheachúil seachtrach, 1-in 1-out

     KQ2VS: Asraon singil de chineál L caighdeánach, gléasadh inmheánach soicéad heicsidheachúlach, 1-in 1-out

     KQ2VF: Feistiú cascadable L, snáithe R fireann + snáithe Rc baineann, nasc sraithe ar fáil, 1-in 1-amach

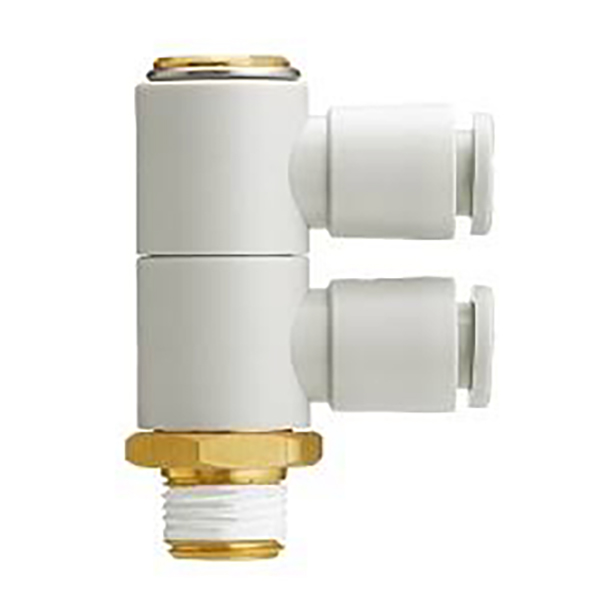

    KQ2VD: Feistiú brainse ingearach 1 go 2, inlet snáithe fireann amháin, dhá asraon píobáin ar thrastomhas comhionann

     KQ2VT: Feistiú brainse ingearach 1 go 3, inlet snáithe fireann amháin, trí asraon píobáin ar thrastomhas comhionann


2. Míniú Cód Samhail

  Sampla: KQ2VD04-01S

      KQ2V = Bunchód na sraithe

      D  T / S / F = Iarmhír struchtúir

     D: brainse ingearach 1-go-2

     T: brainse ingearach 1-go-3

     S: Elbow heicsidheachúlach L

      F: Elbow L cascadable

     Gan iarmhír: Elbow caighdeánach heicsidheachúlach L

     04 = Trastomhas seachtrach an fheadáin ΦD: 4mm

     01S = Snáithe fireann R18; 02S=R1/4; 03S=R3/8; 04S=R1/2; M5=M5×0.8


3. Tábla Achoimre Sonraíochta

Sraith Múnla

Cur Síos ar Struchtúr

Snáithe R/Rc

Feadán ΦD (mm)

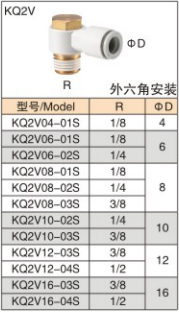

KQ2V

L elbow, heicsidheachúlach seachtrach, 1-in 1-amach

M5×0.8 / R1/8/R1/4/R3/8/R1/2

4,6,8,10,12,16

KQ2VS

L elbow, soicéad heicsidheachúlach inmheánach, 1-in 1-amach

M5×0.8 / R1/8/R1/4/R3/8/R1/2

4,6,8,10,12

KQ2VF

Elbow cascadable L, fireann R + baineann Rc, 1-in 1-amach

M5×0.8 / R1/8/R1/4/R3/8/R1/2

4,6,8,10,12

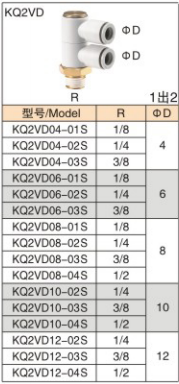

KQ2VD

Brainse ingearach 1-go-2, 1 inlet snáithe fireann, asraonta feadán cúpla

R1/8/R1/4/R3/8/R1/2

4,6,8,10,12

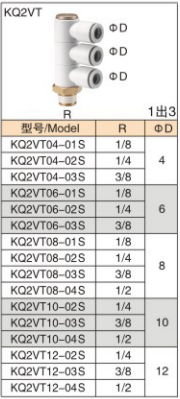

KQ2VT

Brainse ingearach 1-go-3, 1 inlet snáithe fireann, asraonta feadán triple

R1/8/R1/4/R3/8/R1/2

4,6,8,10,12


4. Coinníollacha Ábhar & Oibriúcháin

Mír

Paraiméadar

Ábhar Coirp

Plaisteach innealtóireachta PBT

Snáithe

Prás le plating nicil le haghaidh frith-chreimeadh

Earrach a Choimeád

Cruach dhosmálta

Séala

Fáinne séala rubair NBR

Feadánra Comhoiriúnach

Feadán PU, feadán níolón PA

Brú Oibre

0 ~ 1.0 MPa

Teocht Oibriúcháin

0 ~ 60 ℃

Meán Infheidhme

Aer comhbhrúite. NÍ le haghaidh uisce nó sreabhán go láidir creimneach


5. Gnéithe Fo-mhúnla

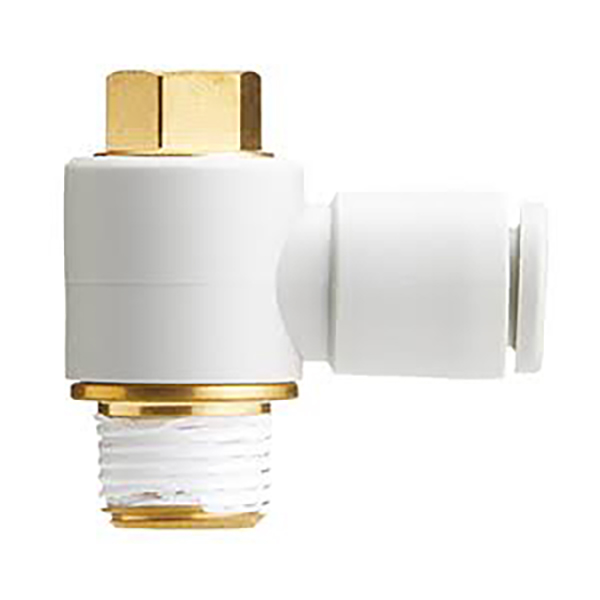

     • KQ2V (Elbow Heicse L Seachtrach): Elbow L caighdeánach le deireadh snáithe heicsidheachúlach seachtrach le haghaidh géarú eochair. Tacaíonn an cineál bunúsach is mó a úsáidtear go forleathan, feadánra méid mór max Φ16.

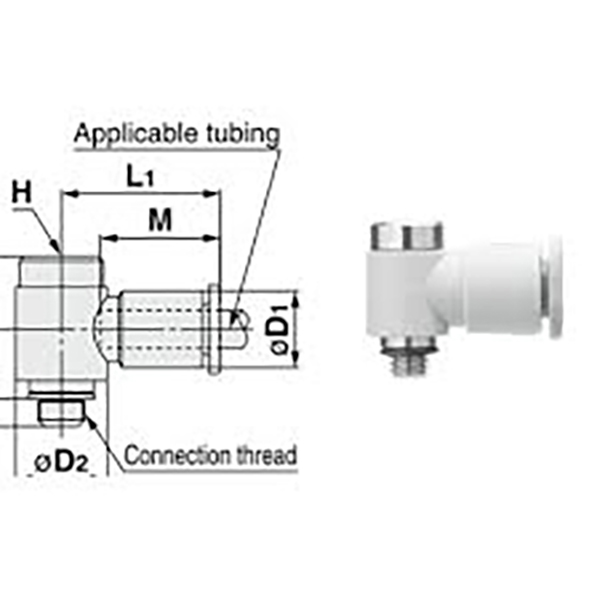

     • KQ2VS (Heics Inmheánach L Elbow): Heics inmheánach counterbore ag calafort snáithe. Deartha le haghaidh spás suiteála caol teoranta. Meaitseálann malairt snáithe beag M5 le sorcóirí mionsamhla.

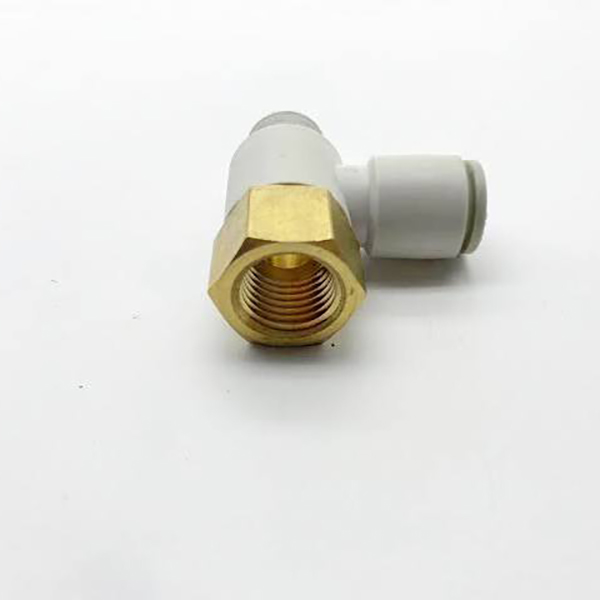

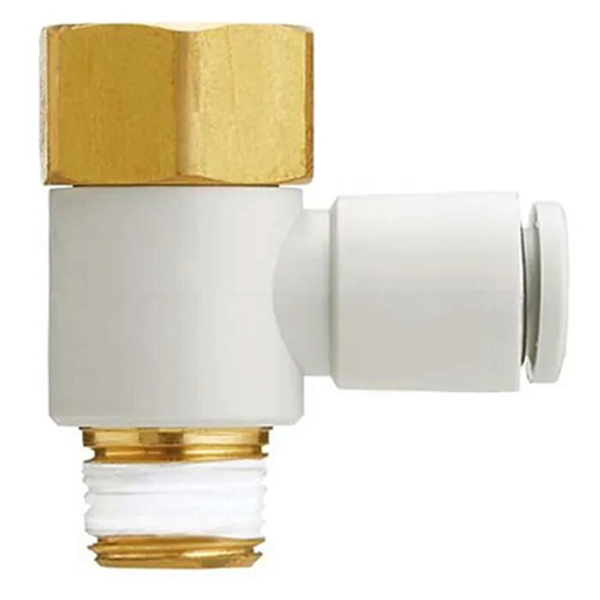

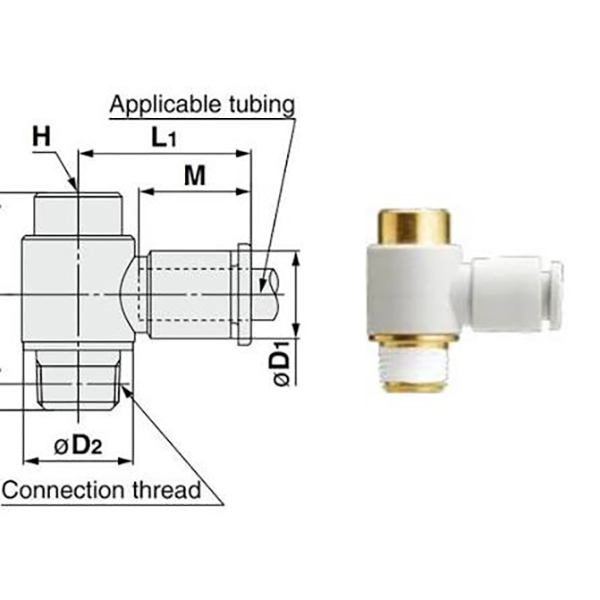

     • KQ2VF (Elbow L Cascadable): Feistithe le snáithe fireann R agus snáithe Rc baineann. Is féidir feistis iolracha a nascadh i sraith le haghaidh branching ilchosáin, laghdaítear an riachtanas le haghaidh bloic iomadúil.

     • KQ2VD (Brainse Ingearach 1 go 2): Inlet aeir snáithithe singil, roinnte go hingearach ina dhá asraon feadáin chomhionann. Dáileadh aer dlúth 1-in-2-amach, laghdaítear an comhaireamh feisteas iomlán.

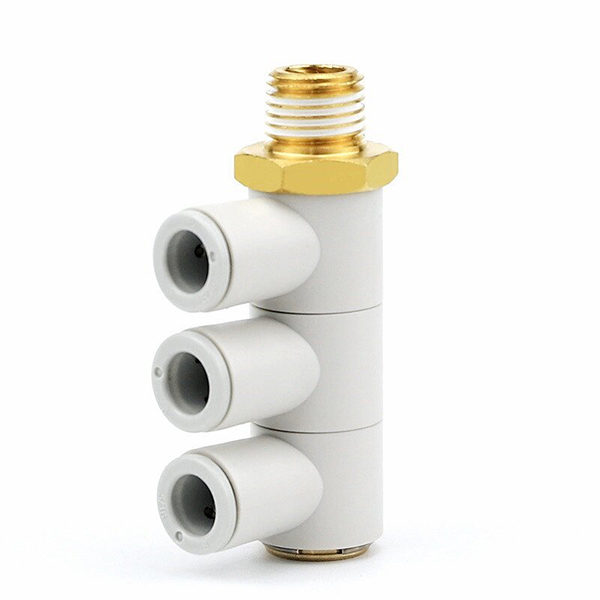

     • KQ2VT (Brainse Ingearach 1 go 3): Inlet aeir snáithithe singil, roinnte go hingearach i dtrí asraonta feadáin chothrom. Mini aeir iomadúil, a úsáidtear go coitianta le haghaidh dáileadh aeir ilshúchán-cupán in uathoibriú.


6. Treoracha Suiteáil

     •  Gearr deireadh feadán ingearach agus cothrom. Cuir feadánra isteach go díreach isteach sa fheistiú go dtí go gcloiseann tú “cliceáil” chun glasáil a dhearbhú.

     •  Baint feadáin: Brúigh an collar bán scaoilte ar fheisteas agus tarraing amach feadáin ag an am céanna.

     •  Wrap téip PTFE ar snáitheanna. Déan níos doichte ach amháin ar alt heicsidheachúlach; Ná cuir an chasmhóimint i bhfeidhm ar an gcorp plaisteach chun scoilteadh a chosc.

     •  Le haghaidh sraith KQ2VF i nasc sraitheach, cinntigh go bhfuil séalaithe snáithe cuí chun sceitheadh ​​aeir a sheachaint.


7. Cásanna Iarratais

     • Innealra uathoibrithe

     • Córais róbataic chupáin shúchán i bhfolús

     • Dáileadh foinse aeir le haghaidh sorcóirí aeroibrithe

     • Ciorcaid aeroibrithe ar línte táirgeachta

     • Innealra pacáistithe & ciorcaid aeir daingneáin tástála
