Branda: SOLH le Richge Technology | Elbow Aon-dteagmháil L-Chineál Leathnaithe KQ2W
 |
 |
 |

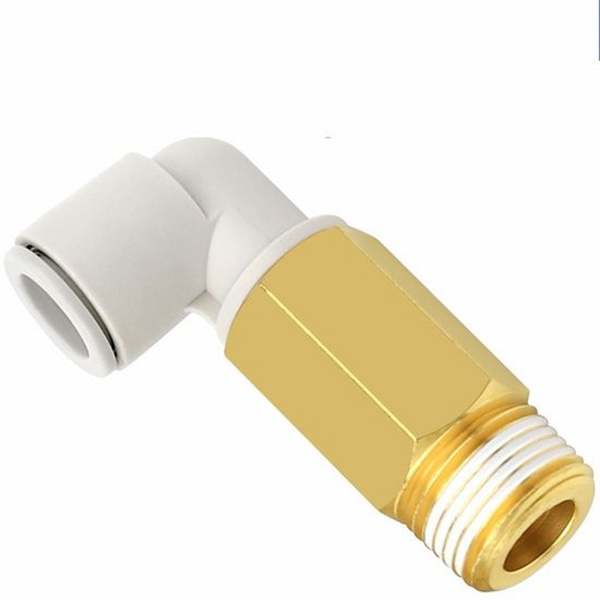

Is éard atá i sraith KQ2W ná uillinn brú isteach gas leathnaithe de chineál L laistigh de theaghlach feisteas aeroibrithe SOLH KQ2. Tógáil dronuillinn 90°. Snáithe fireann foirceann amháin (snáithe barrchaolaithe impiriúil R / snáithe mín méadrach M), an foirceann eile le haghaidh feadánra aeroibrithe PU/PA a chur isteach. Áiríonn an tsraith freisin leagan leathnaithe KQ2Wxx-99 neamh-laghdaithe, an dá cheann le haghaidh nasc feadáin le haghaidh síneadh píblíne agus seachaint constaicí.
Buntáiste Croí: Réitíonn dearadh gas leathnaithe srianta spáis suiteála agus cur isteach meicniúil. Struchtúr aon-dteagmháil, cuir isteach agus baint feadán gan uirlisí. Comhlacht plaisteach + alt snáithithe práis, frith-aging, ag luí le ciorcaid aeroibrithe agus bhfolús. Ionadaí allmhairithe díreach do shraith SMC KQ2W do thionscadail thar lear.
Formáid: KQ2W □□ - □□S
KQ2W: Cód sraithe don uillinn leathnaithe L-cineál
□□: Trastomhas seachtrach an fheadáin ΦD (02=2mm,23=3.2mm,04=4mm,06=6mm,08=8mm,10=10mm,12=12mm,16=16mm)
Iarmhír:01S02S/03S/04S: Snáithe fireann Imperial R (1/8", 1/4", 3/8", 1/2")
M3GM5: Snáithe fireann méadrach M3×0.5 / M5×0.8
-99: Leagan leathnaithe neamh-laghdaithe, an dá chríoch nasc feadán trastomhas céanna, gan aon snáithe
|
Mír |
Paraiméadar |
|
Ábhar Coirp |
Plaisteach innealtóireachta PBT, friotaíocht ard-thionchar |
|
Alt Snáithe |
Prás le plating nicil chun meirge a chosc |
|
Ábhar Séala |
NBR rubair nítríle |
|
Feadánra Comhoiriúnach |
Feadán PU, feadán aeroibrithe níolón PA |
|
Brú Oibre |
0~1.0MPa, infheidhme maidir le folús |
|
Teocht Oibriúcháin |
-20 ℃ ~ +60 ℃ |
|
Modh Ceangail |
Brú isteach; fáinne preaseisiúint chun feadán a chur isteach nó a dhícheangal |

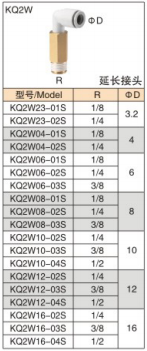

4.1 Leagan Snáithe Imperial R (Prás Fireann Snáithe)
|
Múnla |
Snáithe Fireann R |
Feadán ΦD |
|
KQ2W23-01S |
R1/8 |
3.2 |
|
KQ2W23-02S |
R1/4 |
3.2 |
|
KQ2W04-01S |
R1/8 |
4 |
|
KQ2W04-02S |
R1/4 |
4 |
|
KQ2W06-01S |
R1/8 |
6 |
|
KQ2W06-02S |
R1/4 |
6 |
|
KQ2W06-03S |
R3/8 |
6 |
|
KQ2W08-01S |
R1/8 |
8 |
|
KQ2W08-02S |
R1/4 |
8 |
|
KQ2W08-03S |
R3/8 |
8 |
|
KQ2W10-02S |
R1/4 |
10 |
|
KQ2W10-03S |
R3/8 |
10 |
|
KQ2W10-04S |
R1/2 |
10 |
|
KQ2W12-02S |
R1/4 |
12 |
|
KQ2W12-03S |
R3/8 |
12 |
|
KQ2W12-04S |
R1/2 |
12 |
|
KQ2W16-02S |
R1/4 |
16 |
|
KQ2W16-03S |
R3/8 |
16 |
|
KQ2W16-04S |
R1/2 |
16 |

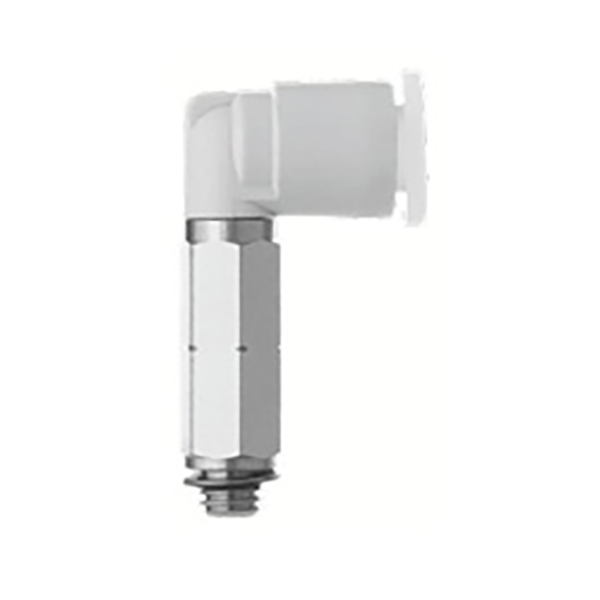

4.2 Leagan Méadrach Snáithe
|
Múnla |
Snáithe Fireann |
Feadán ΦD |
|
KQ2W02- M3G |
M3×0.5 |
2 |
|
KQ2W02- M5 |
M5×0.8 |
2 |
|
KQ2W23- M3G |
M3×0.5 |
3.2 |
|
KQ2W23- M5 |
M5×0.8 |
3.2 |
|
KQ2W04- M3G |
M3×0.5 |
4 |
|
KQ2W04- M5 |
M5×0.8 |
4 |
|
KQ2W06- M5 |
M5×0.8 |
6 |
4.3 Leagan Breisithe Neamh-laghdaithe (Feadán go Tube, Gan Snáithe)
|
Múnla |
Port 1 ΦD |
Port 2 ΦD |
|
KQ2W23-99 |
3.2 |
3.2 |
|
KQ2W04-99 |
4 |
4 |
|
KQ2W06-99 |
6 |
6 |
|
KQ2W08-99 |
8 |
8 |
|
KQ2W10-99 |
10 |
10 |
|
KQ2W12-99 |
12 |
12 |
• Seachain cur isteach meicniúil ar sorcóirí, gineadóirí folúis agus comhlaí solenoid; treoir píblíne a leathnú & a atreorú
• Ródú feadánra sínte 90° le haghaidh ciorcaid chupán trí shúchán folúis robotic i línte dlúth uathoibrithe
• Athsholáthar díreach ar SMC KQ2W bunaidh, ionadú allmhairithe chun costais a laghdú
• Gearr feadáin go hingearach agus go cothrom, cuir isteach go hiomlán go bun chun a ráthú ina saothraítear rónta.
• Is féidir téip PTFE a bheith fillte ar snáitheanna; ná ró-níos doichte snáitheanna chun scoilteadh an choirp fheistiú a chosc.
• Baint feadáin: brúigh fáinne scaoilte bán agus tarraing feadán amach ag an am céanna.
