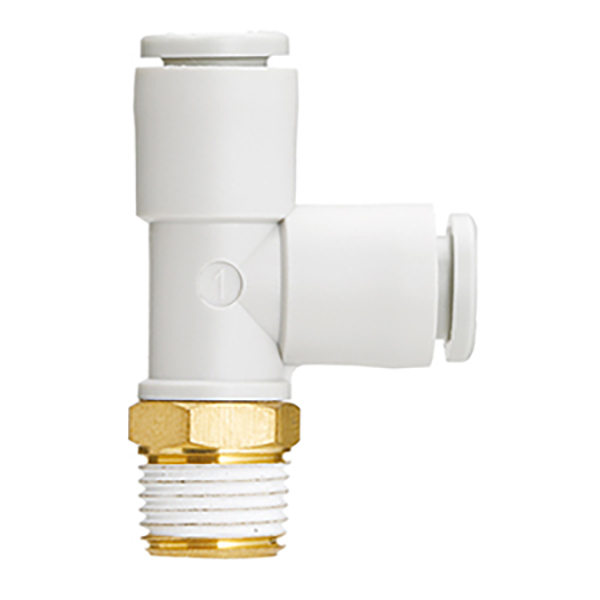

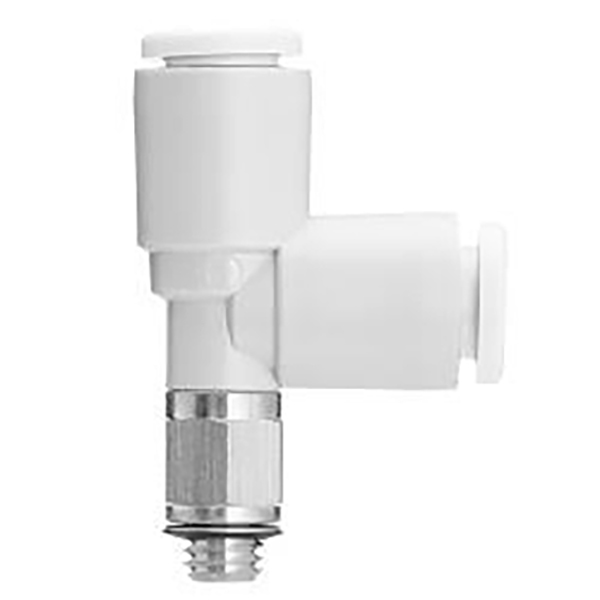

Sraith KQ2Y Fir Rith Feistiú Tí Brúite Isteach

Is é SOLH KQ2Y Tee Rith Fireann, ar a dtugtar Service Tee freisin, cónascaire tee aeroibrithe 1-fireann-snáithe-inlet 2 bhrú-i-asraon de theaghlach feistiú aon-dteagmháil KQ2. Is féidir leis línte aeir a chraobhscaoileadh go díreach ó chalafoirt snáithithe ar sorcóirí agus comhlaí solenoid gan príomh-fheadánra a ghearradh. Snáithe rothlaithe 360 ​​°, ag luí le córais aer comhbhrúite agus folúis, idirmhalartaithe le SMC KQ2Y do phíobáin aeroibrithe uathoibrithe tionsclaíocha.

SOLH KQ2Y Sraith Fireann Rith Feistiú Tee Brúigh Isteach | Seirbhís Ceanglóir Aeroibrithe Tee

Branda: SOLH le Richge Technology | SMC KQ2Y Tee Rith Fir Coibhéiseach (Tíne Seirbhíse) Feistiú Aon-Teagmhála



1. Forbhreathnú Táirge

     Is é KQ2Y an Tee Rith Fireann (ar a dtugtar Service Tee de ghnáth) de shraith feistiú aon-dteagmháil SOLH KQ2. Is é a chumraíocht lárnach1 inlet snáithe fireann + 2 asraon brú isteach comhionann-trastomhas. Brainseann sé dhá fheadán aeir go díreach ón bpríomhchalafort snáithithe agus tá sé ar cheann de na feistis brainse is mó a úsáidtear i gcórais aeroibrithe.


2. Rialacha Ainmniúcháin Múnla

  Sampla miondealú múnla:KQ2Y06-01AS
     KQ2: Feisteas brú-isteach dara glúin sraith KQ2 (corp bán)
     Y: Rith Tee, tee cineál T snáithe fireann (1 inlet snáithithe, 2 asraon brú isteach)
     06: Trastomhas seachtrach feadáin le haghaidh asraonta brú-isteach: φ6mm
     01: Sonraíocht snáithe fireann (R18; méadrach M3/M5/M6)
     A: Séala gasket le haghaidh cóimeála agus díchóimeála arís agus arís eile; S: Séalaithe snáithe réamhfheidhmithe, neamh-ath-inúsáidte; N: resistant creimeadh nicilphlátáilte

  Sampla:KQ2Y04-M5A → Inlet snáithe fireann M5, asraonta brú isteach dé φ4mm, séala gasket.


3. Struchtúr & Príomhghnéithe

  3.1 Struchtúr T-Chineál (1 Isteach, 2 Amach)

     • Inlet: Ceanglaíonn snáithe fireann (Méadrach M / Imperial R), le comhlaí, sorcóirí aeir agus príomh-phíblínte

     • Asraonta: 2 calafort brú isteach comhionann-trastomhas le haghaidh feadánra PU / níolón, nasc gan uirlisí

     • Tacaíonn deireadh snáitheRothlú 360°. Is féidir an treoshuíomh a choigeartú go saor tar éis gléasta chun deireadh a chur le strus casta ar fheadáin.

  3.2 Buntáistí Buntábhachtacha

     • Dearadh seirbhís-chairdiúil: Ní gá an príomh-fheadánra a ghearradh. Brainse díreach ón gcalafort snáithithe le haghaidh cur leis agus cothabháil ciorcad éasca.

     • Dlúth & éadrom: Comhlacht plaisteach PBT + snáithe práis nicilphlátáilte, lorg beag agus meáchan íseal.

     • Comhoiriúnach i bhfolús: Oibríonn sé ó -100kPa bhfolús suas le brú dearfach 1.0MPa, oiriúnach le haghaidh ciorcaid bhfolús.

     • Feidhmíocht séalaithe ard: Fáinne séalaithe NBR. Ceadaíonn gasket Cineál A díchóimeáil arís agus arís eile; Coscann séalaithe réamh-brataithe Cineál S sceitheadh.

     • Scaoileadh feadán éasca: Cnaipe scaoileadh cruinn. Brúigh chun feadánra a bhaint gan dochar a dhéanamh don bhalla seachtrach feadáin.

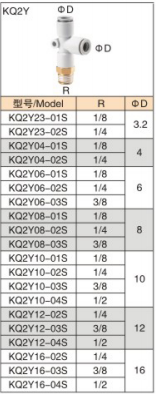

4. Liosta Múnla & Sonraíochta

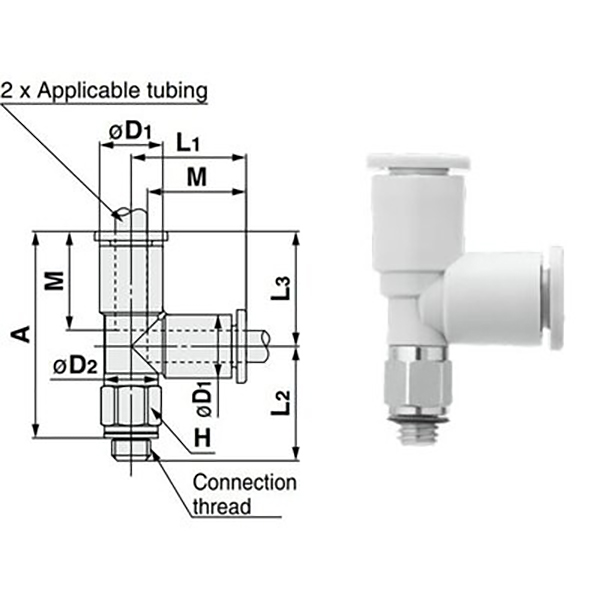

  4.1 Snáithe Méadrach (M3/M5/M6)

Múnla

Feadán OD (mm)

Spec Snáithe

KQ2Y23-M3G

3.2

M3×0.5

KQ2Y23-M5

3.2

M5×0.8

KQ2Y04-M5

4

M5×0.8

KQ2Y04-M6

4

M6×1.0

KQ2Y06-M5

6

M5×0.8

KQ2Y06-M6

6

M6×1.0

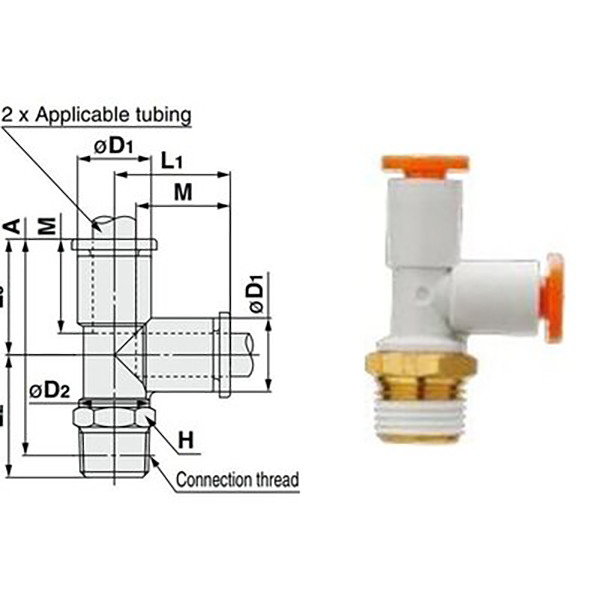

  4.2 Snáithe Píopa Imperial (R1/8 ~ R1/2, Caighdeán Tionscail)

Múnla

Feadán OD (mm)

Spec Snáithe

KQ2Y04-01S

4

R1/8

KQ2Y06-01S

6

R1/8 (Is Mó Tóir)

KQ2Y06-02S

6

R1/4

KQ2Y08-01S

8

R1/8

KQ2Y08-02S

8

R1/4

KQ2Y10-02S

10

R1/4

KQ2Y12-02S

12

R1/4

KQ2Y12-03S

12

R3/8


5. Sonraíochtaí Teicniúla Ginearálta (Caighdeán Sraith KQ2)

Mír

Paraiméadar

Sreabhán Infheidhme

Aer comhbhrúite, bhfolús, uisce glan (neamh-reo)

Brú Oibriúcháin

-100kPa (folús) ~ 1.0MPa

Brú pléasctha

3.0MPa @ 23 ℃

Raon Teochta

-5 ℃ ~ +60 ℃ (Uisce: 0 ~ 40 ℃)

Feadánra Comhoiriúnach

PU, níolón, níolón bog, feadán PTFE FEP / PFA

Ábhair

Comhlacht: Plaisteach innealtóireachta PBT bán
Jaw: SUS304 cruach dhosmálta (frith-tarraingt as)
Séala: rubar nítríle NBR
Snáithe: Prás nicilphlátáilte, friotaíocht creimeadh


6. Comparáid Roghnúcháin: KQ2Y vs KQ2D vs KQ2T

Múnla

Struchtúr

Cumraíocht Port

Feidhmchlár Croí

KQ2Y

T-cineál Seirbhíse Tee

1 snáithe fireann + 2 bhrú isteach

Brainse ón bpríomhchalafort snáithithe, cuir ciorcaid nua leis

CQ2D

Y-cineál tee comhionann

3 calafort bhrú-isteach

Scoilt 1-go-2 i líne feadáin, friotaíocht sreabhadh íseal

KQ2T

T-cineál comhionann tee

3 calafort bhrú-isteach

Scoilt caighdeánach dronuillinn, tosaíocht costais


7. Treoirlínte maidir le Roghnú & Suiteáil

  Treoir Roghnúcháin

     • Brainse ó chomhla solenoid / calafort snáithe fireann an sorcóra → KQ2Y (m.sh. KQ2Y06-01AS)

     • Scoilt 1-go-2 i lár-fheadánra, ceanglas íseal torainn → CQ2D

     • Tionscadal caighdeánach scoilte dronuillinn, costas-íogair → KQ2T

  Nótaí Suiteáil

     • Gearr feadánra cothrom gan burrs. Cuir isteach feadánra go hiomlán go dtí go gcloiseann tú cliceáil chun sceitheadh ​​aeir a sheachaint.

     • Is féidir Cineál A (gasket) a dhíchóimeáil arís agus arís eile; Ní mór cineál S (séalaithe réamh-brataithe) a ath-shéalaithe tar éis é a dhíchóimeáil.

     • Le haghaidh iarratais i bhfolús, roghnaigh Cineál A le séala NBR chun leibhéal cobhsaí bhfolús a choinneáil.


8. Feidhmchláir tipiciúla

     • Branching asraon comhla solenoid: KQ2Y06-01AS feistithe ar chalafort R1/8 de chomhla solenoid 5/2-bhealach chun dhá sorcóir aeir a sholáthar.

     • Rialú sorcóir sioncronaithe: KQ2Y08-02AS ar phríomh-chalafort snáithithe R1/4 a roinnt ina dhá fheadán φ8 le haghaidh gníomhnú sioncrónach dé-sorcóra.

     • Iarfheistiú ciorcad folúis: Brainse ó phríomh-chalafort an ghineadóra folúis go dtí na cupáin shúchán i bhfolús, atá éasca le cothabháil agus le modhnú.
