Branda: SOLH le Richge Technology | Feistis Aeroibrithe Aon-Teagmhála Tee & Trasna KQ2T
 |
 |
 |
 |
 |
 |
 |
 |
Baineann sraith KQ2T le teaghlach feisteas aon-dteagmháil aeroibrithe SOLH iomlán KQ2, ina bhfuil dearadh breiseán-agus-imirt tapa gan uirlisí le haghaidh brainse píblíne aeir 3-bhealach agus 4-bhealach. Clúdaíonn an líne táirge seo feistis T-cineál te agus tras-cineál ceithre-bhealach, lena n-áirítear trastomhais chomhionann, laghdaithe, snáithe fireann (impiriúil / méadrach) chun freastal ar éilimh éagsúla atreoraithe ciorcaid aeroibrithe agus nasc píblíne.
Fo-mhúnla Aicmiú:
KQ2T: Feistiú te 3-chalafort cineál T (trastomhas comhionann / laghdú / cineál snáithe seachtrach)

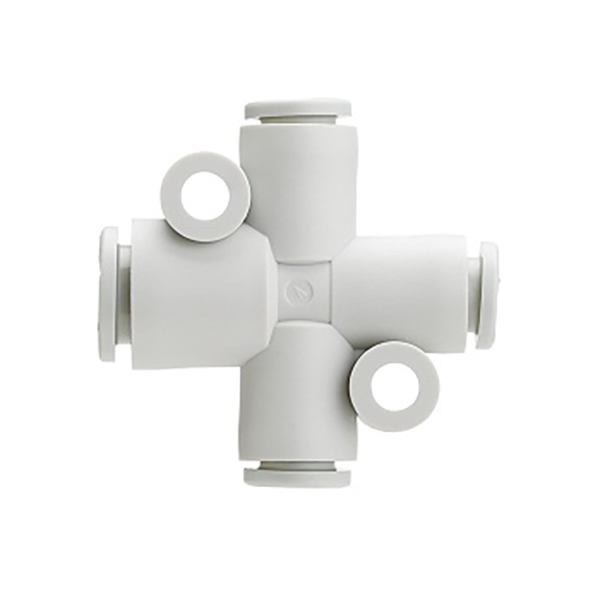

KQ2TW: Feistiú tras 4-bhealach (trastomhas comhionann do gach calafort)
KQ2TX: Feistiú tras-4-bhealach (1ú sonraíocht laghdaithe)
KQ2TY: Feistiú tras-4-bhealach (2ú sonraíocht laghdaitheach)
Bunábhar & Feidhmíocht: Comhlacht plaisteach PBT ard-neart, crúba coinneála cruach dhosmálta, fáinní róin rubair nítríle NBR. Luí go hiomlán le feadáin aeroibrithe níolón PU agus PA, atá oiriúnach do bhrú diúltach i bhfolús agus do chiorcaid aeroibrithe brú dearfach aeir chomhbhrúite, a úsáidtear go forleathan i dtrealamh uathoibrithe agus i gcórais dáileacháin aeir robotic.

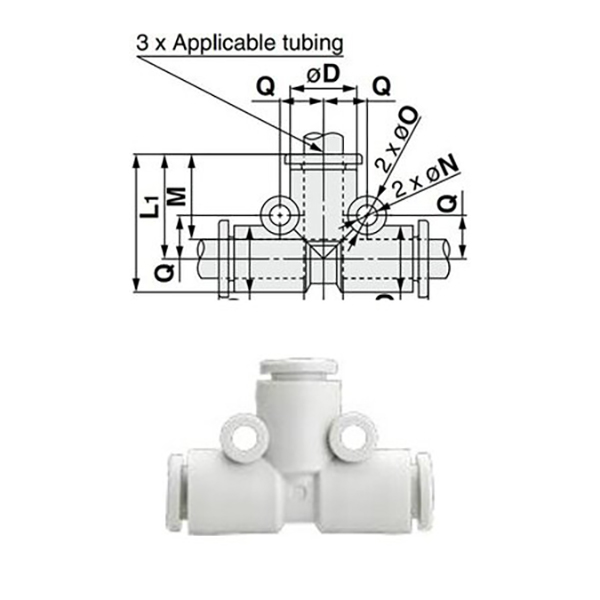

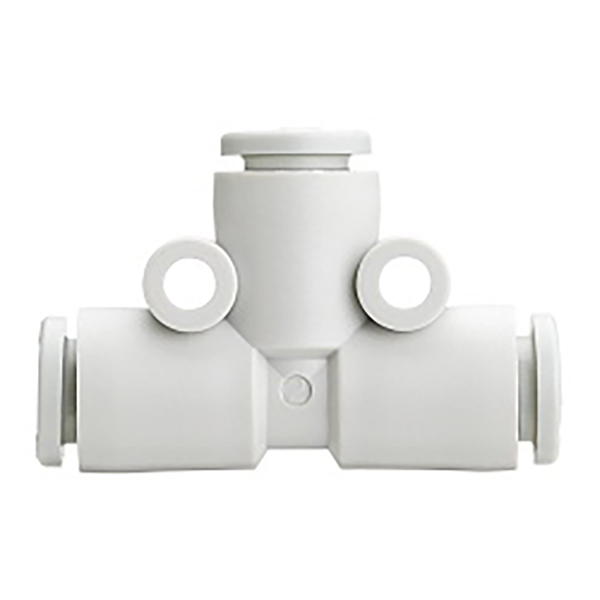

2.1 Tee Trastomhas Comhionann (KQ2T□□-00, Gan Snáith 3 Bhealach Céanna Méid)
Glacann trí chalafort trastomhas feadán comhionann, gan aon dearadh snáithe, atá tiomnaithe do phíblínte aeroibrithe den chineál céanna a atreorú aeir.
|
Múnla |
Trastomhas Seachtrach Feadáin ΦD (mm) |
|
KQ2T02-00 |
2 |
|
KQ2T23-00 |
3.2 |
|
KQ2T04-00 |
4 |
|
KQ2T06-00 |
6 |
|
KQ2T08-00 |
8 |
|
KQ2T10-00 |
10 |
|
KQ2T12-00 |
12 |
|
KQ2T16-00 |
16 |

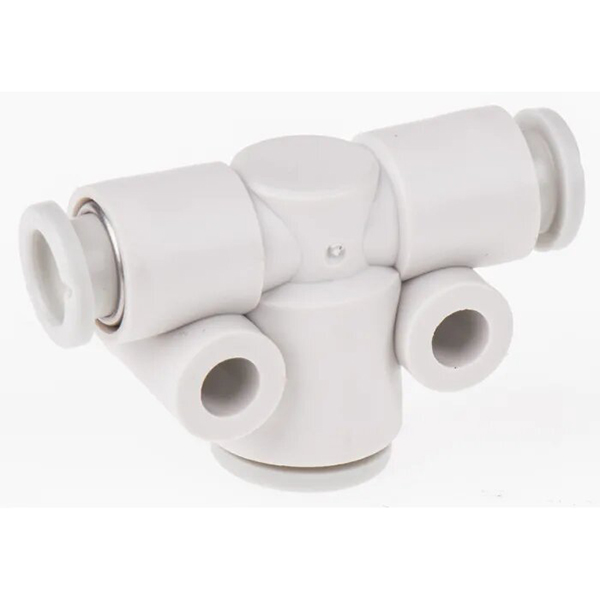

2.2 Laghdú Tee (KQ2T①-②, Tiontú Píblíne Dé-mhéid)
Glacann an dá chalafoirt taobh ① trastomhas, glacann an calafort barr lár ② trastomhas, a úsáidtear le haghaidh comhshó píblíne agus dáileadh sreabhadh feadáin aeroibrithe den chaighdeán éagsúla.
|
Múnla |
Taobhphort ΦD ① (mm) |
Meánphort ΦD ② (mm) |
|
KQ2T23-04 |
3.2 |
4 |
|
KQ2T04-06 |
4 |
6 |
|
KQ2T06-08 |
6 |
8 |
|
KQ2T08-10 |
8 |
10 |
|
KQ2T10-12 |
10 |
12 |
|
KQ2T12-16 |
12 |
16 |

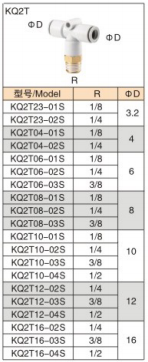

2.3 Impire R Taper Te Snáithe Fireann
An dá chalafoirt taobh le haghaidh cuir isteach feadán, calafort lár le snáithe fireann impiriúil R taper le haghaidh nasc snáithithe le comhlaí aeroibrithe, sorcóirí agus comhpháirteanna eile.
|
Múnla |
R Snáithe Spec |
Trastomhas Seachtrach Feadáin ΦD (mm) |
|
KQ2T23-01S |
R1/8 |
3.2 |
|
KQ2T23-02S |
R1/4 |
3.2 |
|
KQ2T04-01S |
R1/8 |
4 |
|
KQ2T04-02S |
R1/4 |
4 |
|
KQ2T06-01S |
R1/8 |
6 |
|
KQ2T06-02S |
R1/4 |
6 |
|
KQ2T06-03S |
R3/8 |
6 |
|
KQ2T08-01S |
R1/8 |
8 |
|
KQ2T08-02S |
R1/4 |
8 |
|
KQ2T08-03S |
R3/8 |
8 |
|
KQ2T10-01S |
R1/8 |
10 |
|
KQ2T10-02S |
R1/4 |
10 |
|
KQ2T10-03S |
R3/8 |
10 |
|
KQ2T10-04S |
R1/2 |
10 |
|
KQ2T12-02S |
R1/4 |
12 |
|
KQ2T12-03S |
R3/8 |
12 |
|
KQ2T12-04S |
R1/2 |
12 |
|
KQ2T16-02S |
R1/4 |
16 |
|
KQ2T16-03S |
R3/8 |
16 |
|
KQ2T16-04S |
R1/2 |
16 |

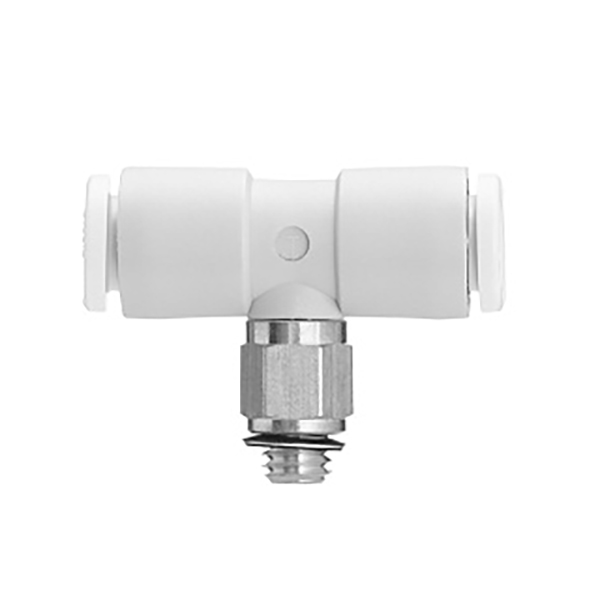

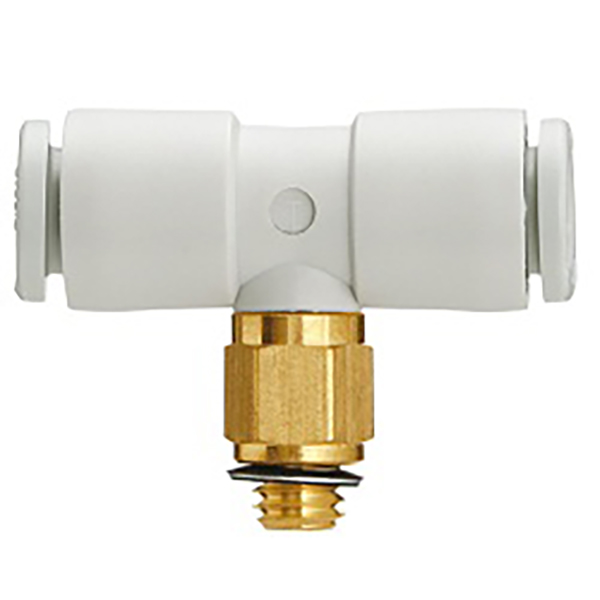

2.4 Té Fireann Snáithe Mhín Mhéadrach
An dá chalafoirt taobh le haghaidh cuir isteach feadáin, calafort lár le snáithe fireann méadrach fíneáil, oiriúnach le haghaidh comhpháirteanna aeroibrithe mion agus píobaireachta trealaimh uathoibrithe cruinneas.
|
Múnla |
Sonraíocht Snáithe Méadrach |
Trastomhas Seachtrach Feadáin ΦD (mm) |
|
KQ2T02-M3G |
M3×0.5 |
2 |
|
KQ2T02-M5 |
M5×0.8 |
2 |
|
KQ2T23-M3G |
M3×0.5 |
3.2 |
|
KQ2T23- M5 |
M5×0.8 |
3.2 |
|
KQ2T04-M3G |
M3×0.5 |
4 |
|
KQ2T04- M5 |
M5×0.8 |
4 |
|
KQ2T04- M6 |
M6×1.0 |
4 |
|
KQ2T06- M5 |
M5×0.8 |
6 |
|
KQ2T06-M6 |
M6×1.0 |
6 |

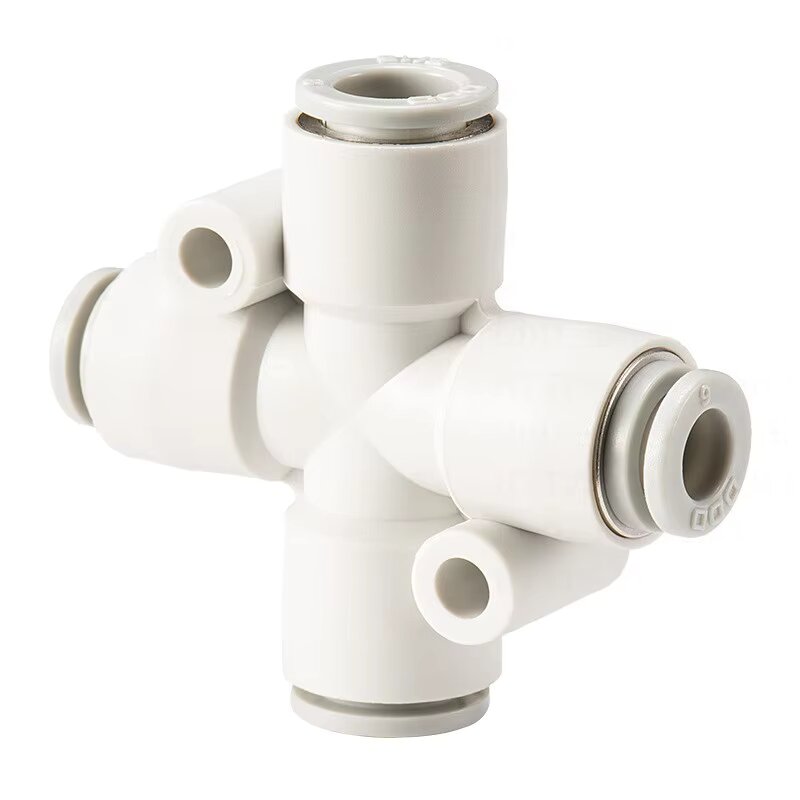

3.1 Trasfheisteas Trastomhas Comhionann KQ2TW (4 Chalafort ar an Méid Chomhionann)
|
Múnla |
Trastomhas Seachtrach Feadáin ΦD (mm) |
|
KQ2TW04-00 |
4 |
|
KQ2TW06-00 |
6 |
|
KQ2TW08-00 |
8 |
|
KQ2TW10-00 |
10 |
|
KQ2TW12-00 |
12 |

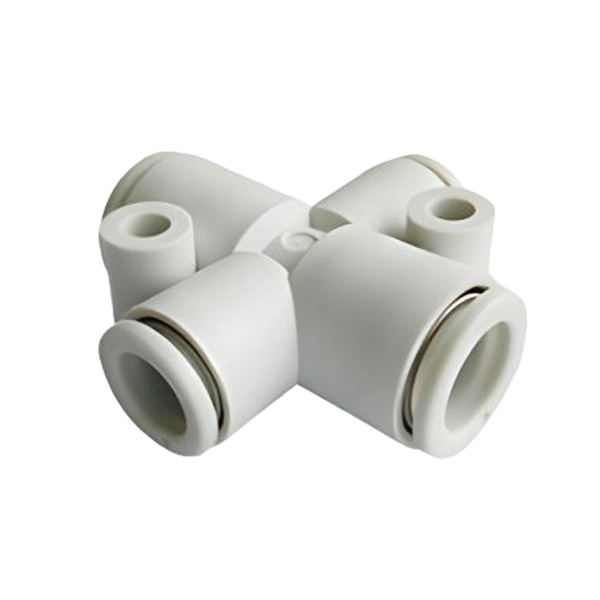

3.2 KQ2TX ag Laghdú Trasfheistithe (Cineál 1)
|
Múnla |
Port ΦD ① (mm) |
Port ΦD ② (mm) |
|
KQ2TX06-08 |
6 |
8 |
|
KQ2TX08-10 |
8 |
10 |
|
KQ2TX10-12 |
10 |
12 |
3.3 KQ2TY ag Laghdú Trasfheistithe (Cineál 2)
|
Múnla |
Port ΦD ① (mm) |
Port ΦD ② (mm) |
|
KQ2TY06-08 |
6 |
8 |
|
KQ2TY08-10 |
8 |
10 |
|
KQ2TY10-12 |
10 |
12 |
|
Mír |
Paraiméadar |
|
Feadánra Comhoiriúnach |
Feadán PU, feadán aeroibrithe níolón PA |
|
Raon Brú Oibre |
-100kPa (folús) ~ 1.0MPa (brú dearfach) |
|
Teocht Oibriúcháin |
0 ℃ ~ 60 ℃ |
|
Modh Ceangail |
Aon-dteagmháil bhrú-i; Brúigh an fáinne scaoilte chun feadánra a dhícheangal |
|
Bunábhar |
Comhlacht PBT, claw cruach dhosmálta, séala rubair NBR |
• Branching foinse aeir agus atreorú píblíne le haghaidh trealamh táirgeachta uathoibrithe
• Dáileadh ciorcad aeroibrithe le haghaidh arm robotic agus córais cupáin shúchán folúis
• Dáileadh aer ilbhealaigh le haghaidh lúba rialaithe aeroibrithe sorcóra
• Nasc píblíne dlúth agus comhshó trastomhais do chórais aeroibrithe beachtais
• Tee Trastomhas Comhionann: Roghnaigh KQ2Txx-00 le haghaidh píblínte 3-bhealach le trastomhais feadán go hiomlán comhsheasmhach
• Laghdú Tee: Roghnaigh KQ2T①-② le haghaidh píblínte le trastomhas taobh céanna agus trastomhas lár difriúil
• Tí Snáithithe: Roghnaigh KQ2Txx-01S (impiriúil) / sraith M (méadrach) le haghaidh nasc snáithithe le comhlaí agus sorcóirí
• Trasdháileadh 4-Bealach: Roghnaigh sraith KQ2TW/TX/TY le haghaidh cásanna a éilíonn brainse píblíne ceithre bhealach
