Sraith Comhpháirteanna Aeroibrithe

Tá comhla poppet meánach SOLH VM2 (VM200) go hiomlán idirmhalartaithe le samhlacha SMC meaitseála. Le tógáil meánmhéide poppet le comhéifeacht sreafa Cv = 0.87, tá a chumas sreafa thart ar 8 n-uaire níos airde ná sraith mion VM1, atá feistithe le calafort caighdeánach Rc1/4 agus snáitheanna roghnacha NPT/G1/4. Oibríonn sé faoi 0 ~ 1.0MPa agus níl sé ag luí le bhfolús, ag glacadh le séala poppet saor ó chaitheamh-resistant agus comhlacht miotail láidir. Tá leagan amach píopaí taobh-chalafoirt agus bun-chalafoirt ar fáil, le tacaíocht ó raon iomlán actuators idirmhalartaithe: sorcóir POM caighdeánach / luamhán sorcóir crua-resistant scríobach-resistant, sorcóir frith-rebound aon-bhealach, plunger díreach, brúchnaipe árasán, ceann stad éigeandála muisiriún buí, cnaipe táscaire glas agus cnapán hinge inghlasáilte. Oireann an t-athraitheach sorcóir cruach cruaite línte táirgeachta ardchaitheamh tromshaothair. Úsáidtear go forleathan le haghaidh braite teorann stróc sorcóra & tábla sleamhnáin, coimisiúnú jog láimhe trealaimh, aistriú aer daingneáin jig agus comhghlasáil éigeandála sábháilteachta, feidhmíonn sé mar chomhla truicear aer meicniúil príomhshrutha le haghaidh pacáistiú, teicstíle, priontála agus línte táirgeachta uathoibrithe ginearálta.

Tá comhla meicniúil poppet meánach SOLH VM4 (VM400) 3-port idirmhalartaithe go hiomlán le samhlacha SMC coibhéiseacha, suite idir mion-VM1 agus sraith ard-sreafa VM2. Is é an buntáiste lárnach atá aige ná comhoiriúnacht le raon brú iomlán ó fholús -100kPa go brú dearfach 1.0MPa, gné nach bhfuil ar fáil ar VM2. Glacann sé calafort caighdeánach Rc1/8 le snáitheanna roghnacha NPT/G1/8 agus cumas sreafa Cv=0.38, ag tacú le leagan amach píopaí taobh agus bun an chalafoirt. Tógtha le corp miotail soladach, seasann sé le tionchar 1000m/s² agus creathadh trom, oiriúnach do línte táirgeachta crua-dhualgas trom, le séalaithe poppet saor ó dheannach atá saor ó dheannach ar feadh shaol seirbhíse fada. Soláthraítear sraith iomlán actuators idirmhalartaithe: luamhán sorcóir cruach caighdeánach / cruaite frith-scríobadh, sorcóir frith-aisghabhála aon-bhealach, plunger díreach, cnaipí stad éigeandála muisiriún il-dath, snaidhmeanna rothlacha 2/3-suíomh, cnaipí brú inghlasáilte agus luamháin inse scoránaigh. Cuirtear i bhfeidhm go forleathan é i mbrath teorainn stróc sorcóra & tábla sleamhnáin, ciorcaid asaithe / scaoileadh folúis, coimisiúnú jog láimhe trealaimh, comhghlasáil éigeandála sábháilteachta meaisín agus lascadh daingneáin jig, is é an comhla truicear meicniúil meánach idéalach le haghaidh coinníollacha oibre a éilíonn comhoiriúnacht bhfolús agus friotaíocht turraing láidir.

Tá comhla comhréireach leictrea-aeroibrithe ard-sreabhadh SOLH ITV go hiomlán idirmhalartaithe le samhlacha SMC comhionann. Ag glacadh le córas aiseolais brú lúb dúnta, glacann sé le voltas DC0-10V, comharthaí analógacha reatha 4-20mA, agus cumarsáid bus-raoin roghnach lena n-áirítear CC-Link, PROFINET, EtherNet / IP chun rialú brú aeir gan chéim, ard-chruinneas a bhaint amach le cruinneas rialaithe ± 1% FS agus cosaint deannaigh & splancscáileán IP65. Clúdaíonn trí shraith raonta sreafa éagsúla: ITV1100 le haghaidh micrea-sreafa íseal, ITV2100 le haghaidh sreabhadh meánach uilíoch agus ITV3100 le haghaidh ardsreabhadh trom suas le 4400 L/nóim ANR, le brú inchoigeartaithe ó 0.005 go 0.9 MPa. Tacaíonn sé le snáitheanna Rc/NPT/G agus feisteas brú-isteach, taispeáint dhigiteach LED ionsuite agus aláram féin-dhiagnóisithe faoi sholáthar ísealchumhachta DC24V. Cur i bhfeidhm go forleathan ar ghníomhú sorcóir tollta mór, rialú teannas leanúnach scannáin & sreang, próisis bheachtais leathsheoltóra & optúla, dáileadh uathoibríoch & sciath, lascadh brú ilchéime le haghaidh trealamh táthú agus seamaithe, ag athsholáthar il-rialtóirí láimhe chun rialú brú láraithe digiteach a bhaint amach ar línte táirgeachta uathoibrithe.

Roinneann comhlaí seiceála inlíne SOLH XTO674 agus INA14 an t-ardán struchtúrach céanna le brú scoilteadh ultra-íseal 0.01MPa, atá comhoiriúnach le haer comhbhrúite agus uisce glan le haghaidh cosaint frith-ais-sreabhadh i bhfolús agus píblínte sreabhach ísealbhrú. Is leagan crióigineach uile-phráis é XTO674 a oibríonn síos go -30 ℃; Soláthraíonn sraith chaighdeánach INA14 comhlacht práis nó cruach dhosmálta SUS304, atá feistithe le rónta caighdeánacha NBR chomh maith le rónta roghnacha ola & FKM ard-teocht resistant agus CR atá cruthúnas aimsire. Is féidir dearadh dlúth inlíne snáithithe le marcáil saigheada sreafa a shuiteáil go díreach i bpíblínte gan lúibíní breise, rud a chosc go héifeachtach caillteanas bhfolús agus sreabhadh aer droim ar ais nuair a shuiteáiltear idir gineadóirí folúis agus cupáin shúchán. Tá toisí foriomlána comhionanna agus méideanna snáitheanna comhionanna sa dá shraith le haghaidh idirmhalartú páirce díreach gan modhnú píopa, a chuirtear i bhfeidhm go forleathan i dtrealamh crióigineach, línte táirgeachta i bhfolús, ciorcaid sreabhán ard-teocht creimeadh-resistant agus píblínte ginearálta aeroibrithe & uisce le haghaidh coinneáil brú aon-bhealach agus cosc ​​ar ais-sreabhadh.

Tá ejector bhfolús venturi ilchéime SOLH ZL112 go hiomlán idirmhalartaithe le samhlacha SMC coibhéiseacha, atá feistithe le nozzle caighdeánach Φ1.2. Seachadann a struchtúr ilchéime coigilte fuinnimh folús cobhsaí de -88 ~ -92kPa agus gearradh ar thomhaltas aeir de níos mó ná 40% i gcoinne ejectors aonchéime. Agus dearadh modúlach an-chomhtháite á ghlacadh aige, tairgeann sé comhlaí désholáthair/scaoileadh K1 do shúchán carranna & séideadh de agus malairtí comhla soláthair K2 aonair a choigilt ar chostais. Cuireann an tostóir ionsuite srian le torann oibriúcháin faoi bhun 70dB(A); tá dhá stíl sceite ar fáil: cineál muffler comhtháite caighdeánach agus sceite calafoirt láraithe P le haghaidh sreabhadh ard. I measc na n-oiriúintí roghnacha tá folúsmhéadair mheicniúla analógacha agus lasca folúsbhrú digiteacha le haschuir comhartha analógach singil/déchainéal NPN/PNP agus voltas/reatha, chomh maith le nascóirí breiseán éagsúla, voltais chorna agus snaidhmeanna coigeartaithe láimhe. Saor ó pháirteanna inmheánacha gluaiseachta le haghaidh oibriú leanúnach saor ó chothabháil, is féidir é a shuiteáil go díreach ar éifeachtóirí deiridh robot chun an t-am freagartha i bhfolús a ghiorrú, a chuirtear i bhfeidhm go forleathan ar láimhseáil cupáin ilshúchán de phainéil ghloine 3C, leathán miotail, ábhair phacáistithe & priontála agus píosaí oibre scagach a éilíonn asaithe cobhsaí ard-sreafa i bhfolús.

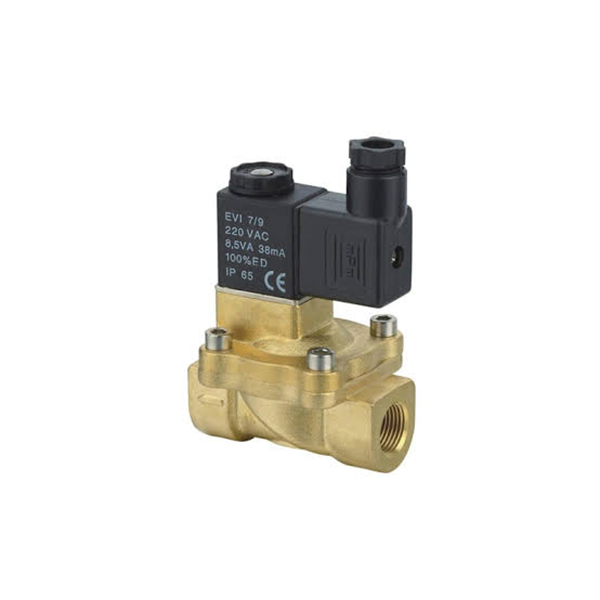

Leagan 1｜ Cóip Fada Leathanach Oifigiúil an Táirge (Dírithe ar Sinsearach, ~290 focal le haghaidh leathanach sonraí neamhspleách an tsuímh Ghréasáin) Is comhlaí solenoid sreabhán práis 2/2-bhealach sraith SOLH 2/2-bhealach comhlaí ar-uaire leictreamaighnéadacha versatile a dhéantar a innealtóireacht le haghaidh rialú uilíoch ar aer comhbhrúite, uisce tionsclaíoch agus ola bhealaithe, ar fáil i dhá chumraíocht struchtúrach aibí: 2V025 ag gníomhú go díreach agus leagan píolótach scairt 2V130 & 2V250. Tógtha le comhlachtaí comhla práis láidir brionnaithe atá péireáilte le heilimintí séalaithe ardfheidhmíochta, seachadann an líneáil seo feidhmíocht lasctha iontaofa a chlúdaíonn tosaithe brú nialasach agus rialáil píblíne ard-sreafa. Glacann an múnla gníomhach díreach 2V025 struchtúr tiomána leictreamaighnéadach díreach a chuireann ar chumas oscailt gnáth ag difreálach brú náid 0MPa. Feistithe le rónta rubair fluairín VITON caitheamh-resistant, seasann sé meáin chreimneach lag agus déanann sé oiriúnú go foirfe do phíblínte ísealbhrú, lúba folúis agus trealamh spraeála & fuaraithe micrea-sreafa. Braitheann an píolótach 2V130 agus 2V250 ar dhifríocht mheánbhrú chun an scairt a thiomáint, ina bhfuil cumas sreafa mór iontach agus tomhaltas ísealchumhachta coil; éilíonn siad brú tosaithe íosta de 0.05MPa agus úsáideann siad rónta rubair nítríle NBR atá oiriúnach do phíblínte uisce agus aer comhbhrúite traidisiúnta. Glacann gach leagan cornaí inslithe Aicme B le cosaint isteach IP65 agus freagra tapa aistrithe laistigh de 0.05 soicind. Tacaíonn roghanna sreangaithe iolracha (soicéad DIN, treoraithe eitilte, soicéid solais táscaire) agus go leor sonraíochtaí snáithe ó G1/8 suas go dtí orlach G1 le suiteáil solúbtha réimse. Imscaradh go forleathan i rialú bhfolús, ciorcaid uisce fuaraithe trealaimh, beathú uisce uathoibríoch coire, iontógáil uisce comhbhrúiteoir aeir agus príomh-scoite píblíne gáis-leachtach, cuireann sraith SOLH 2V réitigh lasctha sreabhán ginearálta eacnamaíoch, cobhsaí le haghaidh ciorcaid sreabhach uathoibrithe tionsclaíocha lán-speictrim.

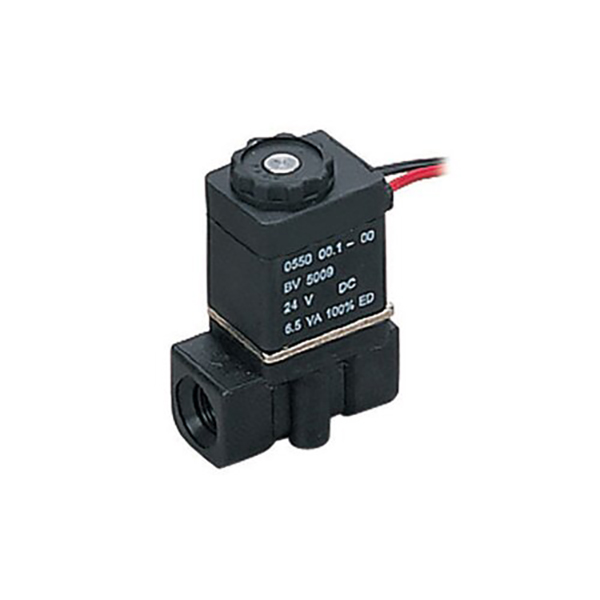

Glacann comhlaí solenoideacha sraithe SOLH 2P mion 2/2-bhealach ag gníomhú go díreach de ghnáth comhlachtaí comhla plaisteacha innealtóireachta níolón PA66 ard-neart, atá saindeartha chun aer comhbhrúite íseal-sreabhadh a aistriú go huathoibríoch, uisce glan agus ola bhealaithe íseal-slaodachta. Ag baint le fíorfheidhmíocht tosaithe náid-bhrú, is féidir leis an gcomhla oscailt de ghnáth faoi dhifríocht brú 0MPa, rud a bhriseann go héifeachtach spleáchas brú na gcomhlaí solenoid a oibrítear le píolótach. Glacann an tsraith seo struchtúr tiomána leictreamaighnéadach dhíreach aibí. Faoi stádas cumhachta as oifig, déanann an t-earrach athshocraithe ionsuite an croí comhla a chomhbhrú go docht chun staid iomlán dúnta a choinneáil; nuair a bhíonn sé fuinnmhithe, ardaíonn tarraingt leictreamaighnéadach croí na comhla go tapa chun an phíblíne a sheoladh, agus críochnaítear an gníomh aistrithe iomlán laistigh de 0.05s le haghaidh freagra ultra-tapa. Úsáideann cumraíocht chaighdeánach rónta fluairorubber VITON caitheamh-resistant le friotaíocht den scoth ar ola, uisce agus meáin chreimneach éadrom; Tá séalaithe rubair nítríle NBR ar fáil mar athsholáthar roghnach de réir coinníollacha oibre. Sroicheann an corna IP65 grád cosanta dustproof agus uiscedhíonach le insliú Aicme B, in ann oibriú cobhsaí leanúnach i dtimpeallachtaí tais ceardlann. Le orifice sreabhadh seasta φ2.5mm agus luach CV de 0.23, tá dhá shainiú snáithe príomhshrutha G1/8 agus G1/4 ar fáil, péireáilte le roghanna sreangaithe éagsúla lena n-áirítear soicéad DIN caighdeánach, luaidhe eitilte agus soicéid solais táscaire, mar aon le roghanna voltais AC / DC uilíoch chun freastal ar éilimh chomhoiriúnaithe domhanda. Oireann imlíne dhlúth éadrom suiteáil taobh istigh de mhodúil trealaimh dhlúth. Úsáidtear go forleathan é i rialú foinse aeir gineadóir bhfolús, aistriú soláthair aeir sorcóir beag, lúbanna uisce fuaraithe micrea trealaimh, spraeáil uathoibríoch, draenáil uathoibríoch comhbhrúiteoir aeir agus córais humidification beaga, ag feidhmiú mar rogha rialaithe sreabhach mion-éifeachtach ó thaobh costais de chomhlaí sraith 2V práis.

Déantar comhlaí rialaithe treo solenoid aeroibrithe sraith SOLH 3V 3/2-bhealach a innealtóireacht le struchtúir ghníomhaithe dhíreacha agus phíolótacha araon, atá saindeartha chun sorcóirí fillte earraigh aonghníomhaithe a thiomáint agus chun ciorcaid aeroibrithe bhfolús a aistriú. Ar fáil i bhfoirmíochtaí De ghnáth Dúnta (NC) agus De ghnáth Oscailte (NÍL), glacann an tsraith seo comhlachtaí comhla cóimhiotal alúmanaim ard-neart le leagan amach dlúth, freagra tapa agus grád cosanta dustproof & uiscedhíonach IP65, ag gníomhú mar an croí-chomhpháirt rialaithe caighdeánach do chórais uathoibrithe aeroibrithe beaga agus meánmhéide. Leanann leagan amach an chalafoirt le caighdeáin tionscail uilíocha: P le haghaidh príomh-ionraonta aeir, A le haghaidh feidhmiú calafoirt ag nascadh sorcóirí nó suckers bhfolús, R le haghaidh calafort sceite a mheaitseáil le tostóirí chun torann oibriúcháin a ísliú. Tacaíonn leaganacha gníomhacha 3V1 agus 3V2 le tosaithe iontaofa brú nialasach laistigh de 0 ~ 0.8 MPa le freagra aistrithe faoi 0.05s, oiriúnach go foirfe do phíblínte gáis ísealbhrú agus cásanna rialaithe folúis brú diúltach. Tá cumas sreafa níos mó agus tomhaltas cumhachta coil níos ísle ag baint le sraith phíolótach 3V100/3V200/3V300, a éilíonn brú ionraoin íosta de 0.15 MPa le haghaidh athrú cobhsaí chun lúba aeroibrithe ard-sreafa a shásamh. Feistithe le cnaipe sáraithe láimhe ar stíl thimble le haghaidh dífhabhtaithe áisiúil ar an láthair le linn suiteála agus cothabhála, tacaíonn an tsraith iomlán le hoibriú saor ó ola le feidhmíocht séalaithe cobhsaí. Tá sonraíochtaí iomadúla snáithe lena n-áirítear M5, G1/8, G1/4 agus G3/8 roghnach, péireáilte le voltais AC & DC domhanda príomhshrutha agus dhá mhodh sreangaithe de soicéad DIN agus treoraithe eitilte. Féadann sé comhlaí píolótach aeir traidisiúnta 3A agus comhlaí tarraingt láimhe 3L a athsholáthar go díreach gan mhodhnú struchtúrach, a imscartar go forleathan i meicníochtaí jacking clampála workpiece, aistriú asaithe i bhfolús, cosaint idirghlasála aeroibrithe agus rialú inse ar actuators beaga.

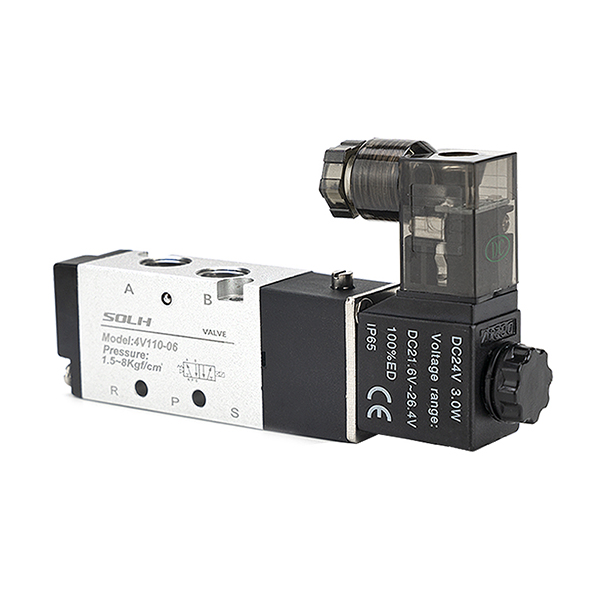

Is comhpháirteanna aeroibrithe tionsclaíocha príomhshrutha iad comhlaí rialaithe treorach aeroibrithe píolótach sraith SOLH 4V a chlúdaíonn cumraíochtaí trí-shuíomh 5/2-bhealach agus 5/3-bhealach, atá optamaithe go speisialta chun gluaiseacht cómhalartach a thiomáint, suíomh lár-stróc agus coinneáil brú ar shorcóirí aeroibrithe ag gníomhú go dúbailte. Ag glacadh le croí-chomhla spól ard-chruinneas agus struchtúr gníomhachtú píolótach ionsuite, tá friotaíocht íseal frithchuimilte, gníomh lasctha íogair agus tomhaltas cumhachta coil íseal ag an tsraith seo, a imscartar go forleathan i línte cóimeála uathoibrithe, innealra pacáistithe, daingneáin suite agus córais tarchurtha aeroibrithe ginearálta. Comhlíonann an leagan amach cúig-chalafort caighdeáin tionscail uilíocha: feidhmíonn P mar phríomh-ionraon soláthair aeir; Is dhá chalafort forghníomhaithe iad A agus B atá ceangailte leis na seomraí tosaigh agus cúil de shorcóirí atá ag gníomhú go dúbailte chun síneadh agus aistarraingt a rialú; Is calafoirt sceite iad R agus S atá cumraithe le tostóirí chun torann reatha a laghdú. Áirítear leis an gcineál 5/2-bhealach rialú leictreach aon-chonna agus variant rialaithe leictreach coil dúbailte. Braitheann comhlaí rialaithe aon-leictreacha ar athshocrú earrach chun filleadh go huathoibríoch ar ghearradh cumhachta, atá oiriúnach le haghaidh gnáthghníomhartha cómhalartacha agus feidhmchláir athshocraithe sábháilteachta. Tá cuimhne suímh gan spriongaí ag comhlaí rialaithe dúbailte-leictreacha, ag glasáil suíomh reatha an tsorcóra go seasta tar éis an chumhacht a mhúchadh le haghaidh suíomh fada agus coinneáil brú. Soláthraíonn an leagan trí-shuíomh 5/3-bhealach trí mhodh neodrach roghnach: glasann lárionad dúnta (Cineál C) gach calafort le haghaidh glasáil fionraí sorcóra agus cosaint frith-titim; nascann lárionad sceite (Cineál E) calafoirt A/B le bealaí sceite le haghaidh faoiseamh brú agus snámh saor in aisce le linn coimisiúnaithe láimhe; Cothaíonn lárionad brú (Cineál P) aer comhbhrúite chuig an dá chalafort oibre le haghaidh clampála cothrom déthreo. Raon sonraíochtaí atá ar fáil ó 4V110 suas go 4V410 le méideanna snáithe M5, G1/8, G1/4, G3/8 agus G1/2. Feistithe le cornaí dustproof agus uiscedhíonach IP65 a thacaíonn le voltais AC agus DC príomhshrutha, tacaíonn an tsraith iomlán le hoibriú saor ó ola agus tagann sé le cnaipe sáraithe láimhe le haghaidh tástála agus cothabhála áisiúil ar an láthair. Is é an comhla treorach caighdeánach uilíoch é le haghaidh uathoibriú aeroibrithe tionsclaíoch príomhshrutha.
