Sorcóir Aeir

Tá gripper aeroibrithe luascadh 180 ° ar leithead cam-tiomáinte SOLH MHY2 go hiomlán idirmhalartaithe le samhlacha SMC coibhéiseacha. Glacann sé tarchur cam in ionad meicníocht fearas, ag baint amach uillinn oscailt uasta 180 ° le suíomh ró-dhúnadh -3 ° chun cosc ​​​​a chur ar scaoileadh an phíosa oibre. Clúdaíonn méideanna tollta 10/16/20/25 mm, gníomhú dúbailte amháin gan aon athraithigh NO/NC ag gníomhú di, agus sroicheann cruinneas athshuiteála ±0.02 mm. Feabhsaíonn tógáil imréitigh caol optamaithe friotaíocht deannaigh. Tá grooves braiteoir ceithre thaobh ar fáil, agus tá gléasta trí-poll roghnach. Oibríonn fáinní maighnéadacha ionsuite le lasca giolcach sraith M9 chun comharthaí aiseolais oscailte / dúnta a sheoladh chuig PLC. Mar gheall ar tharchur luamhán, laghdaítear fórsa clampála éifeachtach go géar le forchlúdaigh fhód leathnaithe; tá gá le fíorú an chasmhóiminte le linn an roghnúcháin, agus moltar fad na láimhe clampála laistigh de 35 mm. Ideal chun píosaí oibre feadánacha agus neamhrialta ar thrastomhas mór a phiocadh agus a smeach ag éifeachtóirí deiridh robot mionsamhla. Moltar greamán luascáin giair MHW2 má tá gá le gabháltas cumhachta as feidhm nó tolladh tromshaothair níos mó; Is fearr gripper comhthreomhar MHZ2 le haghaidh clampála líneach lárnaithe.

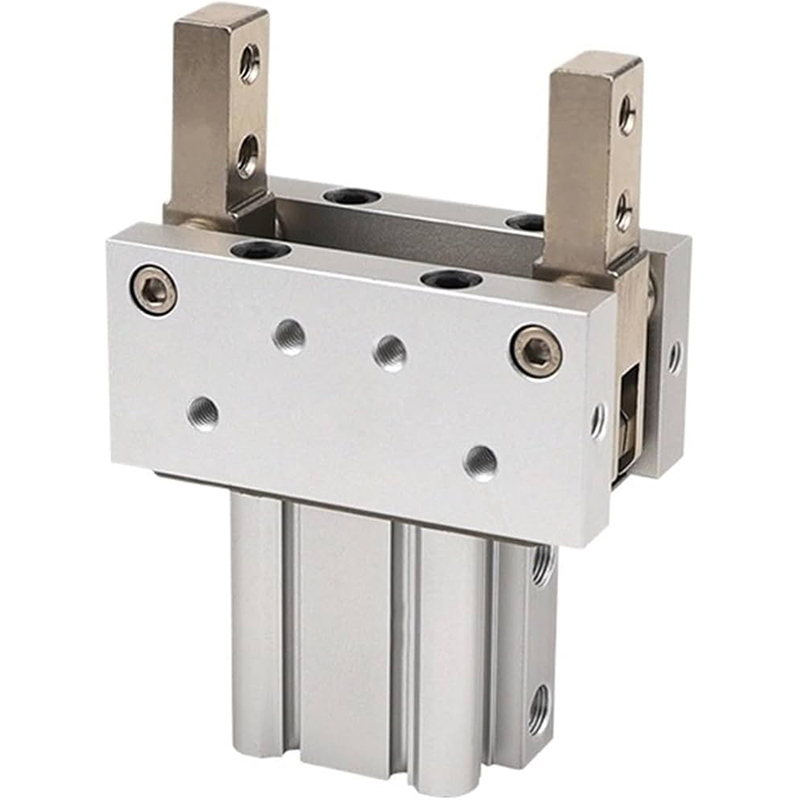

Tá gripper aeroibrithe féinghlasála scoránaigh-comhpháirteach SOLH MHT2 idirmhalartaithe go hiomlán le samhlacha SMC coibhéiseacha. Méadaíonn struchtúr marbhphointí an naisc scoránaigh an fórsa clampála 3 ~ 5 huaire. Gabhann féinghlasáil mheicniúil nuair a bhíonn sé dúnta go hiomlán, ag coinneáil níos mó ná 80% de fhórsa clampála tar éis caillteanas aeir chun titim an phíosa oibre a chosc, atá oiriúnach le haghaidh láimhseáil robot lastuas agus stáisiúin ardshábháilteachta. Clúdaíonn méideanna tollta 32/40/50/63 mm, a thairgtear i gcineál caighdeánach D agus leagan DZ éadrom nuashonraithe. Is féidir lasca maighnéadacha (M9BW) a shuiteáil ar cheithre thaobh le haghaidh socrú braite solúbtha. Feistithe le gialla cruach cóimhiotail ard-neart agus naisc chaitheamh-resistant, tacaíonn sé le hoibriú fadtéarmach saor ó ola. Tá uillinn swing teoranta laistigh de 23 ° ~ 28 °, mar sin ní mór imréiteach an phíosa oibre a fhíorú le linn an roghnúcháin. Úsáidtear go forleathan le haghaidh comhpháirteanna feithicleach, páirteanna teilgthe & brionnaithe, luchtú uirlisí meaisín tromshaothair agus daingneáin sábháilteachta le haghaidh trealamh brú. Murab ionann agus gnáthghreamairí comhthreomhara gan feidhm ghlasála, is é MHT2 an réiteach is fearr le haghaidh ualaí troma a dteastaíonn cosaint frith-titim uathu.

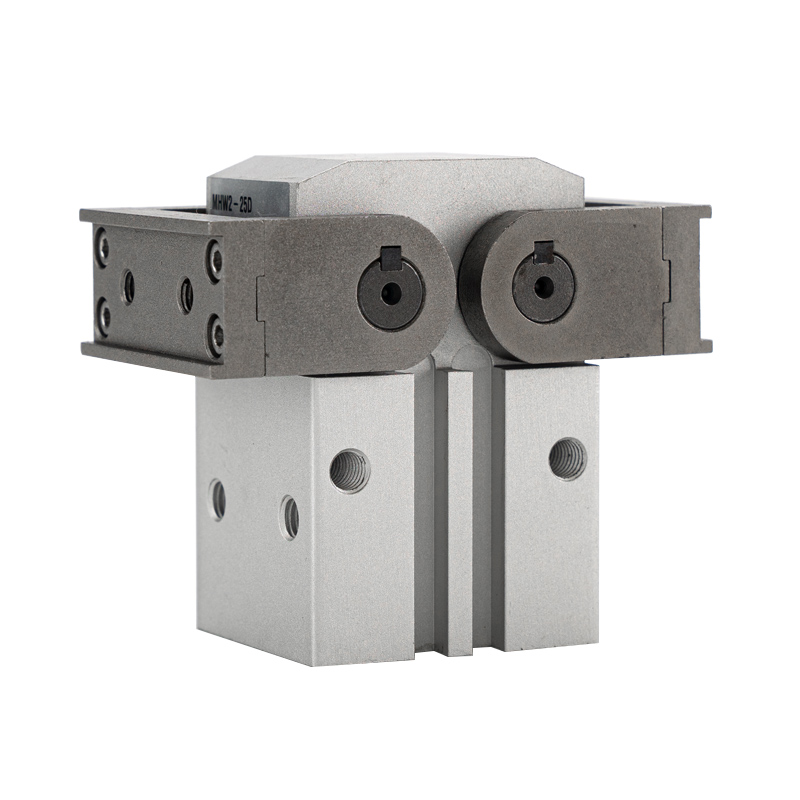

Tá gripper aeroibrithe swing rac-agus-pinion SOLH MHW2 180 ° go hiomlán idirmhalartaithe le samhlacha SMC coibhéiseacha. Cumasaíonn tiomáint fearas raca & pinion swing jaw sioncrónach siméadrach, rothlaíonn gach jaw suas le 90 ° le haghaidh oscailt iomlán 180 °, le earráid sioncrónaithe ≤0.1 ° chun clampáil chothromaithe a ráthú agus cosc ​​a chur ar shleamhnú an phíosa oibre. Tá méideanna toll sa raon ó 20 go 50 mm i gcumraíocht ghníomhaithe dúbailte amháin. Seasann jaws ingearach leis an gcorp ag oscailt iomlán, ag laghdú an spáis áitithe agus ag éascú seachaint meicniúil agus smeach an phíosa oibre. Gnéithe comhlacht alúmanam cearnach crua-anodized grooves braite ceithre thaobh le haghaidh suiteáil lasc maighnéadach gan srian. Tacaíonn séalaithe optamaithe cruthúnas deannaigh le hoibriú timthrialla fada i gceardlanna deannaigh. I gcomparáid le MHY2 cam-tiomáinte, seachadann MHW2 acmhainn ualaigh níos airde agus sioncrónaithe níos fearr; murab ionann agus scoránaigh MHT2, níl aon chumhacht as féin-Glasáil aige ach soláthraíonn sé uillinn luascadh i bhfad níos mó. Úsáidtear go forleathan chun píosaí oibre meánualaigh (1 ~ 20kg) a smeach agus a láimhseáil, cartáin, páirteanna móra plaisteacha agus luchtú / díluchtú i stáisiúin uathoibrithe teoranta.

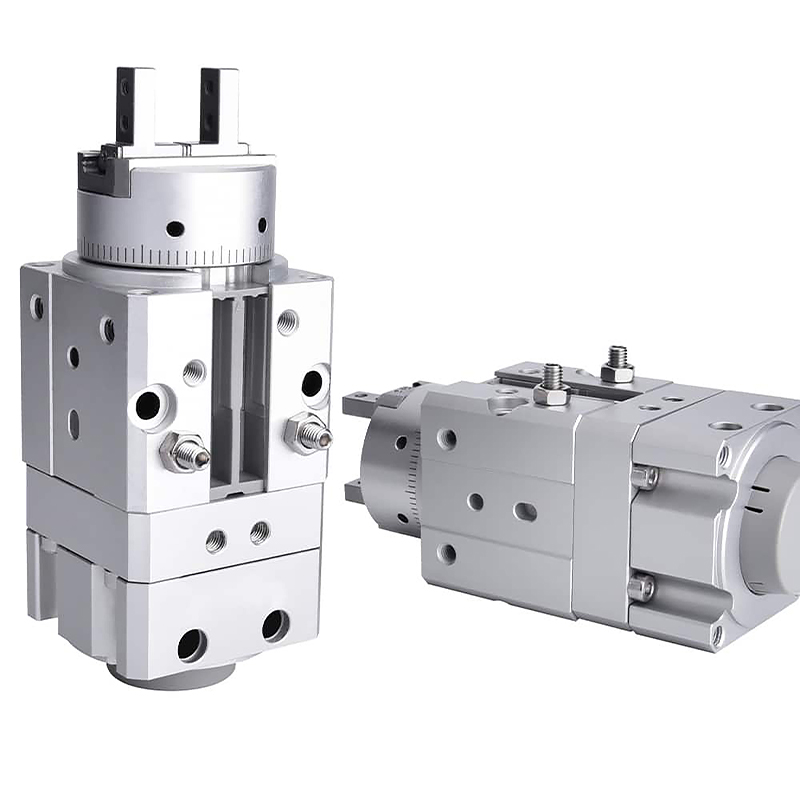

Tá gripper rothlach comhtháite de chineál vane SOLH idirmhalartaithe go hiomlán le samhlacha SMC coibhéiseacha. Comhtháthaíonn sé modúl rothlach vane agus gripper aer comhthreomhar isteach i actuator amháin, ag ionadú teaglaim scoilte de tábla rothlacha móide sorcóir méar ar leith. Giorraítear an fad iomlán thart ar 20% agus cuirtear deireadh le trasnaíocht tarraingthe feadáin le linn uainíochta. Clúdaíonn méideanna tollta 10/16/20/25 mm le leaganacha caighdeánacha uainíochta 90 ° agus 180 °. Cumasaíonn scriúnna stad deiridh coigeartú iomlán uilleach ±10 °. Baintear amach cruinneas athshuiteála ±0.01 mm leis an jaw comhthreomhar atá ag gníomhú faoi dhó. Cumasaíonn cúig dhromchla gléasta mar aon le bosses suite agus poill bioráin lárú tapa agus cóimeáil iltreoshuímh. Tacaíonn fáinní maighnéadacha ionsuite suas le ceithre lasc giolcach sraith M9 chun an dá theorainneacha rothlacha agus stádas oscailte / dúnta jaw a bhrath le haghaidh rialú iomlán idirghlasála PLC. Glacadh le struchtúr féin-bhealaithe saor ó ola, úsáidtear é go forleathan le haghaidh greim oibre, smeach agus tiontú treo i leictreonaic 3C spás teoranta agus línte uathoibrithe pacáistithe le haghaidh ualaí éadroma agus meánacha ó 0.1 go 5 kg. Tá gá le lamháil sábháilteachta 30% ar a laghad le linn roghnú ualaigh.

Tá treoir líneach SOLH HFZ gripper aeroibrithe comhthreomhar díreach idirmhalartaithe le sraith SMC MHZ2. Glacann sé tarchur sioncronach raca & pinion dé-loine comhtháite le treoir líneach liathróid le haghaidh ard-rigidity agus friotaíocht ualaigh fhritháireamh den scoth. Tá trí leagan gníomhaithe ar fáil: HFZ gníomhú dúbailte caighdeánach; HFSZ aonghníomhaíochta dúnta de ghnáth (tá an saothar san earrach nuair a ghearrann an t-aer as); HFTZ aonghníomhaíochta a bhíonn oscailte de ghnáth (eisíonn an t-earrach píosa oibre nuair a chailltear aeir). Tá méideanna toll sa raon ó 6 go 40 mm le cruinneas suite athuair ± 0.01 ~ ± 0.02 mm. I measc na roghanna gléasta iolracha tá cnagadh ar an ngrinneall, gléasadh taobh agus cineál N trí pholl. Tacaíonn grooves braiteoir dé-thaobh agus fáinní maighnéadacha ionsuite le lasca maighnéadacha sraith M9 le haghaidh aiseolais oscailte / dúnta. Oiriúnach le haghaidh clampála seachtrach agus greim leathnaithe inmheánach. Áirítear le gabhálais roghnacha clúdaigh deannaigh, rónta ardteochta agus ramhar grád bia NSF-H1. Laghdaíonn fórsa clampála éifeachtach le forchroí jaw leathnaithe; tá fachtóir sábháilteachta ≥1.5 ag teastáil le linn ríomh ualaigh. Imscaradh go forleathan ar éifeachtóirí deiridh robot, leictreonaic 3C, crua-earraí beachtais, múnlú insteallta agus stáisiúin beachtas uathoibrithe pacáistithe, go háirithe d'iarratais a dteastaíonn coinneáil nó scaoileadh sábháilteachta cumhachta as feidhm agus coinníollacha oibre le hualaí fritháirithe cliathánach.

Glacann gripper aeroibrithe comhthreomhar de chineál luamhán eacnamaíoch SOLH HFP tarchur nascála luamháin mheicniúil mar réiteach greim éadrom cost-éifeachtach. Clúdaíonn méideanna leadránach 10/16/20/25/32 mm. Dúnann jaws nuair a leathnaíonn loine agus osclaíonn sé ar aistarraingt; tá fórsa clampála 20% ~ 30% níos airde ná an fórsa oscailte do shealbhú iontaofa workpiece. Tá poill gléasta ar fáil ar thrí aghaidh: taobh, bun agus cúil. Oibríonn maighnéid bhuana ionsuite le lasca maighnéadacha CS1-G le haghaidh aiseolas stádas oscailte / dúnta. Laghdaíonn plátaí leithlisithe cuimilte miotail abrasion chun oiriúnú d'oibriú leanúnach ard-timthriall. Suite mar mhalairt eacnamaíoch ar ghreamairí treorach líneacha mar HFZ agus MHZ2, tá sé oiriúnach d'iarratais éadroma agus mheán-ualaigh atá íogair ó thaobh costais de. Moltar cothabháil ramhar tréimhsiúil ar joints luamháin. Úsáidtear go forleathan le haghaidh láimhseáil ard-minicíochta ar pháirteanna plaisteacha 3C, crua-earraí stampála mionsamhla agus comhpháirteanna pacáistithe beaga. Ní mholtar é do choinníollacha a bhfuil ualaí fritháireamh troma leanúnacha acu nó ceanglais cóimeála ultra-ard-chruinneas.

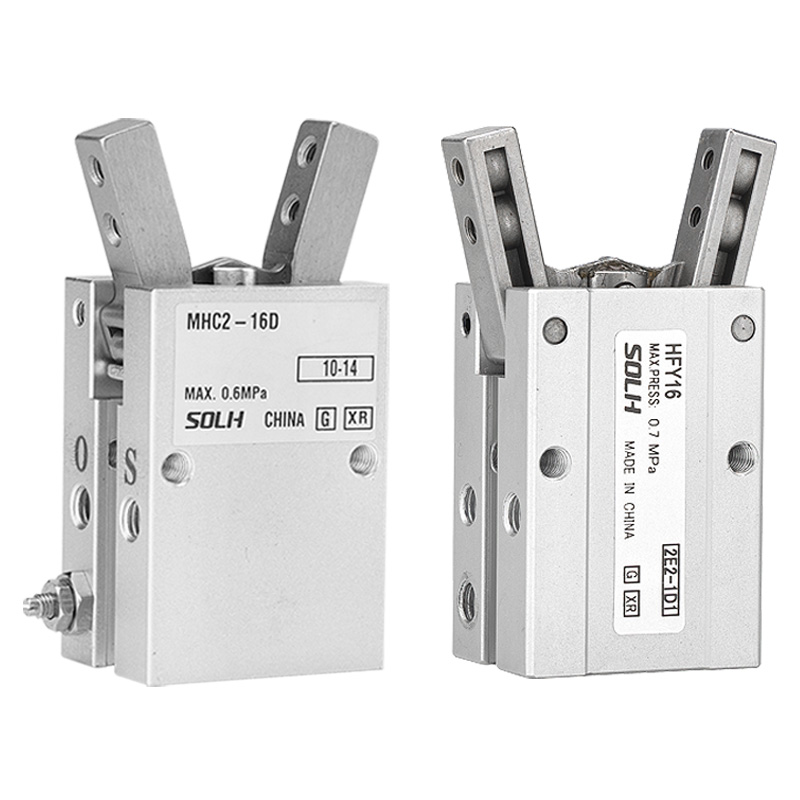

Feidhmíonn gripper aeroibrithe luascáin mhaighdeog SOLH HFY Y-cineál mar mhalairt in-idirmhalartaithe cost-éifeachtach do SMC MHC2. Tiomáinte ag nasc maighdeog loine amháin le aimpliú chasmhóiminte luamháin. Tá dhá leagan á dtairiscint: HFY gníomhú dúbailte agus gníomhú singil a oscailt de ghnáth HFTY. Sroicheann an raon swing +30 ° / -10 ° le uillinn iomlán swing éifeachtach timpeall 40 °. Cumasaíonn comhlaí throttle inchoigeartaithe ionsuite rialáil luais neamhspleách maidir le hoscailt agus dúnadh, agus sroicheann cruinneas athshuímh ± 0.02 mm. Clúdaíonn méideanna leadránach 6/10/16/20/25/32 mm. Tá trí dhromchla gléasta (bun, taobh, cúil) ar fáil. Tá fáinní maighnéadacha ionsuite comhoiriúnach le lasca maighnéadacha CMSH agus DS1-G le haghaidh aiseolais comhartha teorann. Tá sé oiriúnach le haghaidh timfhilleadh seachtrach greim ar chodanna beaga, cuartha agus neamhrialta faoi spás suiteála teoranta agus coinníollacha láimhseála ualach solais ard-minicíochta. Le linn an roghnúcháin, tabhair faoi deara go laghdaítear an chasmhóimint clampála agus an t-overhang jaw leathnaithe; tá fachtóir sábháilteachta ≥1.5 ag teastáil le haghaidh fíorú ualaigh. I gcomparáid leis an MHC2 bunaidh, gnéithe HFY uillinn luascadh beagán níos cúinge fós tacaíonn gléasta trí-thaobh le feidhmíocht costais níos fearr. Moltar MHC2 bunaidh má tá raon luascadh níos leithne nó feidhm sealúchais dúnta de ghnáth ag teastáil.

Tá nasc maighdeog SOLH HFR 180° ar oscailt ar leithead á thiomáint ag nasc loine chun gialla a rothlú. Luascann gach jaw suas go dtí 90°, agus cruthaítear líne dhíreach nuair a osclaítear go hiomlán é chun an t-imréiteach uasta a sholáthar agus chun deireadh a chur le trasnaíocht mheicniúil le linn piocadh agus áit. Clúdaíonn méideanna tollta 10/16/20/25/32 mm le dearadh gníomhúcháin dhúbailte amháin. Cinntíonn an uillinn ró-dhúnadh -2 ° ~ -5 ° clampáil cobhsaí. Tá trí dhromchla gléasta (taobh, bun, cúil) ar fáil; lonnú na bpoll bioráin ar an mbonn feabhas a chur ar chruinneas an tionóil, agus tá gléasta trí-pholl iarmhír-N roghnach. Tagann na samhlacha go léir le maighnéid bhuana ionsuite agus grooves braite atá comhoiriúnach le lasca maighnéadacha CMSH. Soláthraíonn struchtúr jaw cruthúnas deannaigh optamaithe agus deighilteoirí miotail frith-fhrithchuimilte saol seirbhíse níos mó ná 5 milliún timthriall do thimpeallachtaí ceardlainne measartha deannaigh. Úsáidtear go forleathan é le haghaidh greim agus láimhdeachas ar phíosaí oibre domhainchuais, ar chásanna móra plaisteacha agus ar ábhair bhosca. Is féidir gripper luascadán fearas-tiomáinte MHW2 a mheas le haghaidh feidhmeanna meán-ualaigh mura bhfuil gá le himréiteach seachanta mór. Ní mór lamháil sábháilteachta íosta 30% a chur in áirithe le linn ríomh an chasmhóiminte; Laghdaíonn overhang jaw leathnaithe go mór an chasmhóiminte clampála éifeachtach.

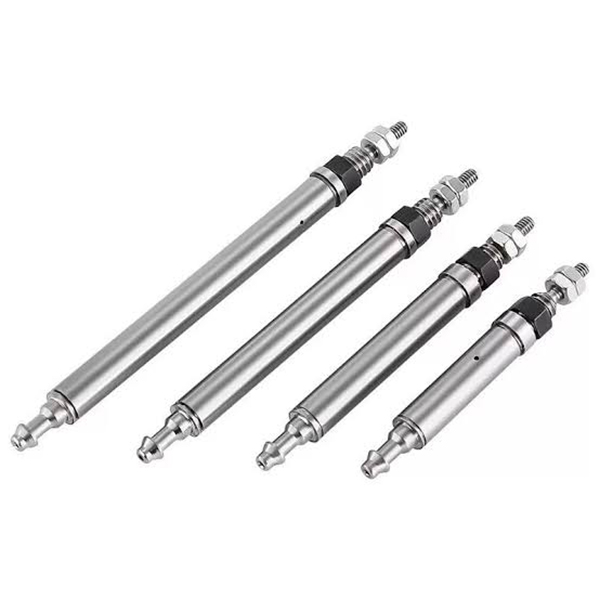

Tá sorcóir aeroibrithe bioráin ultra-miniature SOLH CJ1 idirmhalartaithe le samhlacha SMC coibhéiseacha, a thairgtear i méideanna tollta φ2.5 agus φ4. Is éard atá i φ2.5 ná aischur an earraigh aonghníomhaithe amháin, agus tacaíonn φ4 le leagan aisteoireacht aonair agus le haisteoir dúbailte. Caol agus ultra-éadrom (2 ~ 3.5g), níl aon mhaolú ionsuite ann le haghaidh freagra tapa. Is féidir an calafort aeir ar thaobh na slaite a rothlú ±90 ° chun leagan amach feadáin a éascú. Cumasaíonn snáitheanna seachtracha ar an dá cheann socrú aiseach díreach gan lúibíní breise. Seachadann sé sá ó 0.64 go 6.3 N ag 0.5 MPa, oiriúnach le haghaidh ualaí micrea faoi 100 g chun damáiste tionchair a sheachaint workpieces beag bídeach. Tacaíonn rónta NBR le hoibriú saor ó ola le haghaidh timpeallacht ghlan. Cuirtear i bhfeidhm go forleathan é i dtascanna brú-tarraingthe gearr-stróca ard-minicíochta lena n-áirítear tástáil marthanachta cnaipe 3C, díshealbhú sliseanna, suíomh micrea-chomhpháirteanna, mionchoigeartú uirlisí agus mionghníomhairí le haghaidh feistí leighis. Moltar fachtóir sábháilteachta sá de 50% ar a laghad le linn roghnúcháin.
