Sorcóir Aeir

Glacann sorcóirí sleamhnáin dhá-seafta SOLH HLS / HLSL treoracha tras-rollta teagmhála líne, ag seachadadh rigidity i bhfad níos airde, cruinneas suímh athuair agus friotaíocht ualach eccentric ná múnlaí treoraithe liathróid HLQ. Tá dhá leagan ar fáil: HLS caighdeánach le sorcóir dlúth suite taobh le haghaidh ualaí meán-bheag gan fritháireamh trom; HLSL siméadrach le sorcóir lárnaithe agus rollóirí comhthreomhara dé le haghaidh ualaí troma, chasmhóiminte eccentric mór agus éilimh ultra-cruinneas. Clúdaíonn méideanna toll 6-25 mm agus strócanna 10-150 mm. Soláthraíonn slata loine dúbailte feidhmíocht chumhachtach sá agus frith-chrapadh, agus cuireann hailt ar snámh ionsuite deireadh le strus sraonadh cliathánach. Tacaíonn an bonn le poill gléasta 3-threo, coimeádann an carr sleamhnáin snáitheanna daingneáin ildhromchla & bioráin suite, agus tagann fáinne maighnéadach móide sliotáin braiteora mar chaighdeán. Is gabhálais roghnacha iad maoláin aeir inchoigeartaithe, maolaitheoirí turrainge hiodrálacha agus stadanna meicniúla seachtracha. Raonta teocht oibriúcháin ó -20 ℃ go 70 ℃. Úsáidtear go forleathan i leathsheoltóir, uathoibriú leighis, poirt uirlisí meaisín agus stáisiúin suite aistrithe agus clampála ultra-chruinneas tromshaothair eile.

Tá actuator rothlach rac-agus-pinion SOLH MSQ go hiomlán idirmhalartaithe le táblaí rothlacha coibhéiseacha SMC. Agus é á thiomáint ag struchtúr siméadrach dé-loine raca fearas, gineann sé chasmhóiminte 3 ~ 4 huaire níos airde agus cumas ualaigh gathacha & aiseach níos fearr i gcomparáid le sorcóirí CRQ de chineál eite. Tá dhá ghrád ar fáil: sraith chaighdeánach MSQB le caoinfhulaingt H9 agus sraith ardchruinneas MSQA ina bhfuil oiriúnach H8 agus cruinneas athshuímh ± 0.01mm. Tá an tábla rothlach réamh-mheaisínithe le poill bioráin a aimsiú agus poill tapála daingneáin, chomh maith le poll lárnach tríd an bpoll le haghaidh ródú sreangaithe & feadáin. Feistithe le scriúnna coigeartaithe uillinn dé-deireadh le haghaidh raon luascáin inchoigeartaithe gan teorainn 0 ~ 190 °, tá leaganacha seasta swing 90 ° / 180 ° roghnach. Tairgtear dhá réitigh mhaolaithe: tuairteoirí caighdeánacha rubair agus maolaitheoirí turrainge hiodrálacha comhtháite iarmhír-R (L fuinneamh cinéiteach íseal / H ardfhuinneamh cinéiteach). I measc na leagan amach déphíopaí tá calafoirt aghaidh deiridh réamhshocraithe agus calafoirt tosaigh taobh E. Tacaíonn fáinní maighnéadacha ionsuite le lasca giolcach M9BW chun comharthaí aiseolais suímh a tharchur chuig PLC. Tá raon méideanna frámaí ó 10 go 200, réamh-líonta le ramhar fadsaoil le haghaidh oibriú gan lubrication. Cuirtear i bhfeidhm go forleathan ar iniúchadh optúil PCB, suíomh cruinneas micrishlis, athrú treo pacáistithe, smeach an phíosa oibre uirlisí meaisín agus hailt rothlacha deiridh mion-ionramhálaí le haghaidh innéacsú, láimhdeachas agus uathoibriú suite il-uillinn.

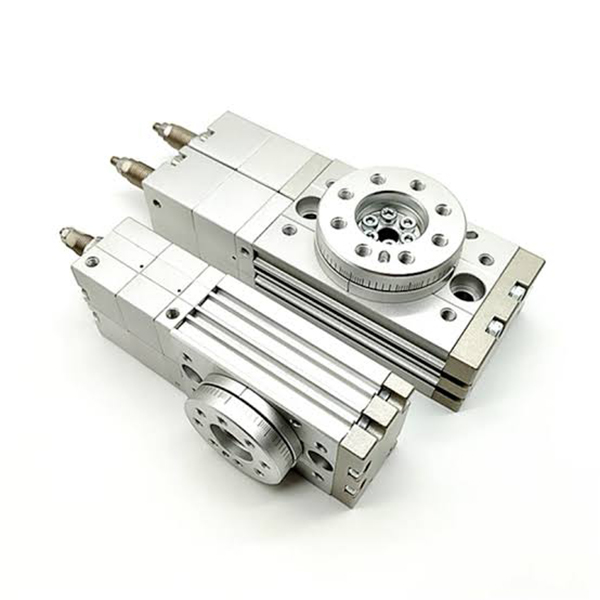

Tá sorcóirí rothlacha aeroibrithe rac-agus-pinion trí-shuíomh SOLH MSZ ina ngníomhairí rothlacha tiomnaithe a ndearnadh innealtóireacht orthu chun suíomh glasála trí phointe a bhaint amach (teorainn chlé / stad idirmheánach / teorainn dheis), ag réiteach teorannú na sorcóirí rothlacha dhá-shuíomh traidisiúnta nach bhfuil suíomh lár-stáisiúin acu. Ní gá don tsraith seo ach comhla solenoid lár-bhrú 5/3-bhealach amháin le haghaidh athrú iomlán suímh, ag baint ciorcaid aeroibrithe dé-chomhla casta chun leagan amach an chórais a shimpliú agus costais innealtóireachta iomlána a ísliú. Tacaíonn an suíomh glasála idirmheánach le coigeartú uilleach mín ±10 °, agus tá na teorainneacha taistil ar chlé agus ar dheis intiúnta ar leithligh laistigh de 0 ~ 95 °, ag seachadadh suíomh solúbtha il-uillinn. Tá sé rangaithe i gceithre sonraíochtaí: MSZB bunúsach, MSZA ard-chruinneas, maolán rubair MSZB-R agus maolán hiodrálacha MSZA-R. Cuireann an struchtúr inmheánach dé-raice dé-loine deireadh go héifeachtach le backlash fearas agus aschuireann sé chasmhóiminte seasta le linn athrú suímh go minic. Tagann an pláta rothlach comhtháite le poill bioráin suite in áirithe do shuiteáil workpiece díreach, péireáilte le poll lárnach log tríd an sreangú agus feadáin aeir a rith go néata. Feistíonn grooves braite taobh caighdeánach lasca maighnéadacha D-M9B & D-A93 chun aiseolas comhartha fíor-ama trí stáisiún oibre a bhaint amach. Bródúil as MSZA cruinneas suímh suas go dtí ± 0.02 mm, cé go n-ionsúnn malairtí maoláin hiodrálacha fuinneamh imbhuailte mór go foirfe le haghaidh uainíochta tromshaothair ardluais. Ag glacadh le dearadh féin-bhealaithe saor ó ola le haghaidh reáchtáil chobhsaí fadtéarmach, déantar an sorcóir rothlach seo a imscaradh go forleathan i atreorú sórtála workpiece, innéacsú ilstáisiúin, iniúchadh suímh leictreonach agus nósanna imeachta smeacháin stiúrtha uathoibrithe pacáistithe.

Cuimsíonn raca déloine SOLH HRQ & sorcóir rothlach pinion méideanna micreathonacha HRQ2/3/7 agus HRQ10~HRQ200 meánach go mór agus uillinn luascadh gan teorainn 0~190°. Aschuir sé chasmhóimint níos airde agus cumas lúbthachta/ualach gathach níos láidre ná gníomhaithe rothlacha eite. Tá trí chumraíocht ar fáil: maolán stad meicniúil bunúsach (costas íseal le haghaidh dualgas íseal-luas éadrom), -A ionsúire turraing hiodrálach comhtháite (stad beacht ualach trom ardluais), agus -A (S) leagan hiodrálach le caipíní deiridh cruach dhosmálta le haghaidh timpeallachtaí tais & beagán creimneach. Gnéithe an tábla rothlacha log lárnach tríd an poll le haghaidh feadánra agus sreangú, agus sliotáin braite taobh ag luí le lasca giolcach maighnéadach uilíoch. Glacann micrea-samhlacha poill gléasta ar an mbun agus soláthraíonn méideanna meánacha / móra sconnaí gléasta iltaobh le haghaidh leagan amach solúbtha. Cumasaíonn ramhar fadtéarmach réamh-líonta oibriú saor ó lubrication. Teastaíonn fíorú comhuaineach ar chasmhóiminte, ar ualach gathach/aiseach agus ar mhóimint lúbthachta don roghnú. Úsáidtear go forleathan le haghaidh innéacsú rothlacha i gcóimeáil uathoibríoch, sórtáil ábhar, caipíniú pacáistithe agus stáisiúin láimhdeachais portaigh.

Tá grippers aer comhthreomhar caighdeánach SOLH MHZ2 agus MHZL2 fad-stróc in-idirmhalartaithe go hiomlán le samhlacha SMC coibhéiseacha. Tiomáinte ag dé-loiní siméadracha agus ráillí treorach líneacha beachtas do ghluaiseacht jaw sioncronach, seachadann siad cruinneas ultra-ard suite athuair de ± 0.01mm le méideanna tolladh 10/16/20/25 mm. Tá trí mhodh gníomhaíochta ar fáil: D gníomhú dúbailte le haghaidh fórsa clampála uasta agus táirgeadh mais leanúnach; S aonghníomhaithe a oscailt de ghnáth, a scaoileann píosaí oibre go huathoibríoch nuair a ghearrtar aer orthu chun brú a sheachaint ag stáisiúin stampála te; C aon-ghníomhaíocht dúnta de ghnáth le fórsa coinneála earraigh gan soláthar aeir chun titim workpiece a chosc le haghaidh láimhseáil robot lastuas. Tá raon iomlán de ghialla in-idirmhalartaithe (caol, tanaí árasán, taobh tapáilte le haghaidh daingneáin leathnaithe) agus leagan amach calafoirt ilchorp (calafort taobh caighdeánach, calafort taobh deiridh, calafort brú aiseach) roghnach. Oibríonn fáinní maighnéadacha ionsuite le lasca giolcach M9BW chun comharthaí suímh oscailte / dúnta a tharchur chuig córais idirghlais PLC. Gnéithe MHZ2 stróc gearr agus luas timthriall ard suas go dtí 180 cpm le haghaidh codanna beaga bídeach, agus MHZL2 glacann ráillí treorach leathnaithe le haghaidh oscailt leathan stróc chun láimhseáil múnlaí domhain-cuas agus plátaí tiubh mór. Tá gach gialla, feisteas agus braiteoir tras-chomhoiriúnach idir an dá shraith. Imscaradh go forleathan le haghaidh sórtáil PCB & sliseanna, luchtú / díluchtú cruinneas crua-earraí, clampáil pacáistithe agus aistriú píosa oibre ag éifeachtóirí deiridh robot i línte 3C, crua-earraí agus uathoibrithe pacáistithe.

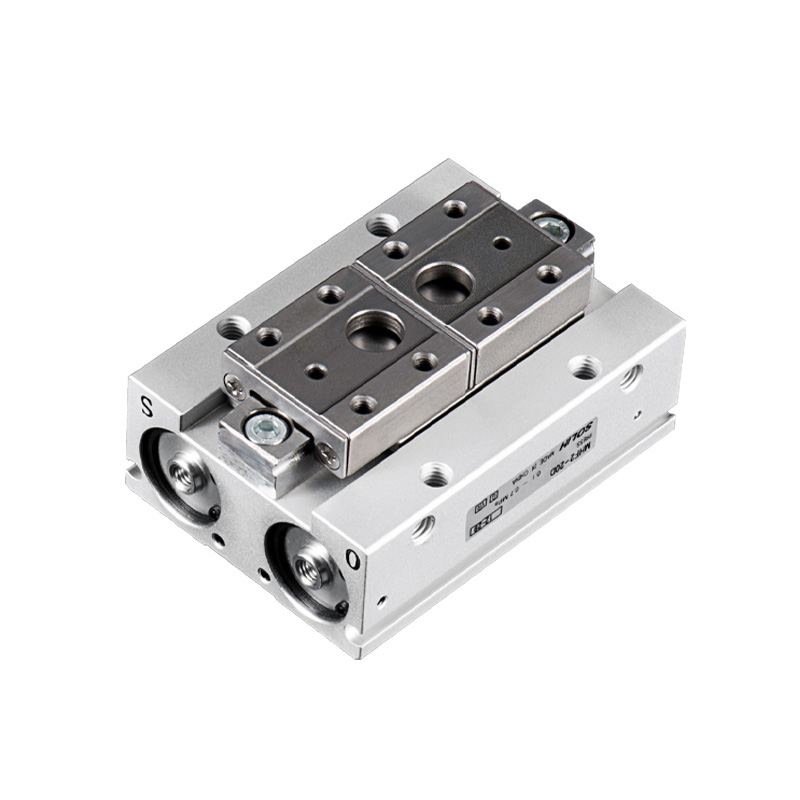

Tá gripper aer comhthreomhar treorach líneach dé-tanaí SOLH MHF2 go hiomlán idirmhalartaithe le samhlacha SMC coibhéiseacha. Níl a airde comhlacht ultra-árasán ach thart ar aon trian de MHZ2, ag laghdú go héifeachtach nóiméad lúbthachta ag éifeachtóirí deiridh robot. Tá méideanna toll sa raon ó 8 go 32 mm. Tá sé ag gníomhú dúbailte amháin le comhlaí throttle ionsuite do choigeartú luais. Tairgeann gach tolladh trí leagan stróc: D gearr, D1 meánach agus D2 fada, le cruinneas athshuiteála ±0.04~±0.05 mm. Cumasaíonn grooves braite ceithre thaobh gléasadh iltreo lena n-áirítear cnagadh bun agus suiteáil trí-poll; -F tá cineál seasta aon-jaw roghnach. Glacann Φ25/32 méideanna móra treoracha liathróid athfhillteach le haghaidh rigidity feabhsaithe. Oibríonn fáinní maighnéadacha ionsuite le lasca giolcach M9B/M9N/M9P le haghaidh aiseolais suímh. Ideal le haghaidh spásanna dlúth-srianta airde, modúil líneacha miniature, robot beag EOAT, leathsheoltóir agus cóimeáil cruinneas 3C. Le linn an roghnúcháin, ní mór fad forchroí an fhód a bheith teoranta agus nóiméad lúbthachta a fhíorú le fachtóir sábháilteachta ≥1.5.

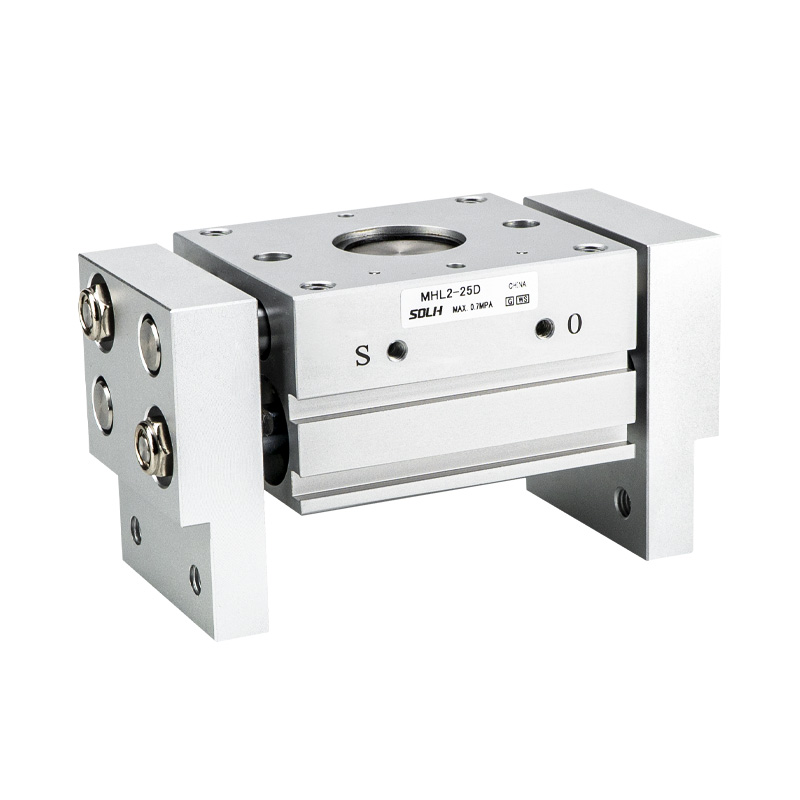

Tá gripper aeroibrithe comhthreomhar rac-agus-pinion SOLH MHL2 leathan-stróc idirmhalartaithe go hiomlán le samhlacha SMC meaitseála. Cinntíonn an tarchur raca & pinion gluaiseacht jaw sioncrónach, ag soláthar ard-rigidity agus fórsa clampála cumhachtach, atá oiriúnach le haghaidh clampála seachtrach agus greim leathnaithe inmheánach araon. Clúdaíonn méideanna leadránach 10/16/20/25/32/40 mm le dearadh gníomhú dúbailte amháin. Tairgeann gach tolladh trí leagan stróc: D gearr, D1 meánach agus D2 fada, le cruinneas athshuiteála de ±0.1 mm. Cumasaíonn rónta cuimilteora deannaigh ionsuite oibriú cobhsaí i dtimpeallachtaí crua deannaigh cosúil le ceardlanna uirlisí meaisín. Tacaíonn grooves braiteoir ceithre thaobh le suiteáil solúbtha il-treoshuíomh. Glacann méideanna 10 ~ 25 calafoirt caighdeánach M5, agus tacaíonn 32/40 le snáitheanna easpórtála G / NPT roghnach. Laghdaíonn fórsa clampála éifeachtach le forchroí jaw leathnaithe; tá fachtóir sábháilteachta ≥1.5 ag teastáil le linn ríomh ualaigh. Úsáidtear go forleathan le haghaidh ábhar leatháin, láimhseáil tráidire agus píosa oibre trom, luchtú / díluchtú uirlisí meaisín agus uathoibriú pacáistithe le haghaidh greim comhpháirte mórmhéide.

Tá greamairí aeroibrithe log féinláraithe SOLH MHS3 3-jaw agus MHS4 4-jaw ding-cam féin-lárnach idirmhalartaithe go hiomlán le samhlacha SMC coibhéiseacha. Tiomáineann tarchur ceamara ding lárú jaw sioncrónach, ag baint amach cruinneas athshuímh de ±0.01 mm. Tá méideanna toll sa raon ó 16 go 125 mm. Dearadh caighdeánach gníomhú dúbailte (D), le leaganacha aischuir earraigh roghnach aonair ag gníomhú di dúnta de ghnáth (C) / oscailte de ghnáth (E). Ceadaíonn an poll lárnach tríd an bpoll feadáin aeir, bioráin ejector agus snáithíní optúla a ródú, ag tacú le clampáil sheachtrach agus greim leathnaithe inmheánach. Soláthraíonn trí ghialla MHS3 atá spásáilte go cothrom comhaxiality níos fearr, atá oiriúnach le haghaidh seaftaí, dioscaí agus píosaí oibre fáinne-chruthach. Seachadann ceithre ghialla MHS4 a socraíodh go hingearach srian cobhsaí do chodanna cothroma cearnacha, dronuilleogacha agus neamhrialta chun tilting a sheachaint. Tá maighnéid bhuana ionsuite comhoiriúnach le lasca maighnéadacha sraith M9BW. Oireann an comhlacht dlúth próifíl íseal éifeachtóirí deiridh robot go foirfe. Áirítear leis na leaganacha díorthacha MHSJ3 atá cosanta ó dheannach agus log sínte MHSH3. Cuirtear i bhfeidhm go forleathan é maidir le luchtú/díluchtú uirlisí meaisín, feistiú brúigh, láimhseáil comhpháirteanna ciorclach & cearnacha 3C agus cóimeáil comhlárnacha de phíosaí oibre feadánacha.

Tá gripper aeroibrithe luasctha uilleach SOLH MHC2 de chineál maighdeogach idirmhalartaithe go hiomlán le samhlacha SMC coibhéiseacha. Tiomáineann meicníocht lámh rocker gialla chun rothlú timpeall an mhaighdeog bun le huasuillinn luasctha aonghiall de 30°, difriúil ó ghreimirí comhthreomhara MHZ2 atá ag gluaiseacht go líneach. Clúdaíonn méideanna leadránach 6/10/16/20/25 mm, ar fáil i D ag gníomhú di dúbailte agus i S leaganacha oscailte de ghnáth ag gníomhú di singil (gan leagan NC dúnta de ghnáth). Cumasaíonn comhlaí throttle aon-bhealach ionsuite coigeartú luais díreach. Oibríonn fáinní maighnéadacha réamhshuiteáilte le lasca giolcach M9BW chun comharthaí stádas jaw a tharchur chuig córais PLC. Tá an comhlacht dlúth próifíl íseal oiriúnach le haghaidh clampála fillte seachtrach i dtrealamh a bhfuil spás domhain teoranta aige. Mar gheall ar phrionsabal an luamháin, titeann an chasmhóimint clampála éifeachtach go géar le daingneáin leathnaithe; tá fíorú ualaigh bunaithe ar fhad forhang jaw éigeantach le linn an roghnúcháin. Cuirtear i bhfeidhm go forleathan ar chlampáil sheachtrach ar chásanna plaisteacha 3C, caipíní buidéil agus páirteanna beaga feadánacha, beathú taobh agus piocadh agus áit le haghaidh éifeachtóirí deiridh robot mionsamhla. Moltar greamairí comhthreomhara MHZ2 d’fheidhmchláir a éilíonn greim ardchruinneas lárnaithe, ualaí fada daingneáin nó feidhm sealúchais cumhachta as.
