Sraith KQ2U / KQ2UD Feistis Brúigh Isteach Il-Chineál Y-Cineál

SOLH KQ2U / KQ2UD Sraith Y-Cineál Feistis Brúigh Isteach Ilchalafoirt | Nascóirí Iomadúla Aeroibrithe

Branda: SOLH le Richge Technology | SMC KQ2U / KQ2UD Coibhéis Y Il-asraon Feistiú One-dteagmháil

1. Forbhreathnú Táirge

     Is scoilteoir brú-isteach 1-i 2-amach é KQ2U; Is iomadúil brú-isteach 1-i 4-amach de chineál Y é KQ2UD. Baineann an dá cheann le sraith feistiú aeroibrithe aon-dteagmháil SOLH KQ2. Tógtha le corp PBT agus snáithe fireann práis nicilphlátáilte. Plug-and-play díreach le haghaidh feadáin aeir PU, níl gá le téip PTFE. Deartha le haghaidh scoilteadh ciorcad aeir 1-go-2 / 1-go-4, go hiomlán idirmhalartaithe le SMC KQ2U / KQ2UD. Glacadh go forleathan i dtrealamh uathoibrithe, cupáin shúchán i bhfolús agus dáileadh aer actuator aeroibrithe.

     KQ2U: 1 inlet, 2 asraon (roinnt cruth Y 1 go 2)
     KQ2UD: 1 inlet, 4 asraon (roinnt cruth Y 1 go 4)

2. Rialacha Ainmniúcháin Múnla

2.1 KQ2U (scoilteoir 1-in 2-amach Y)

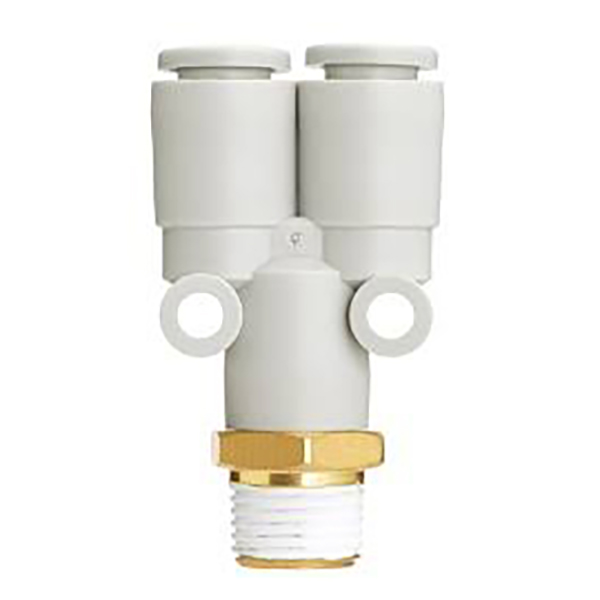

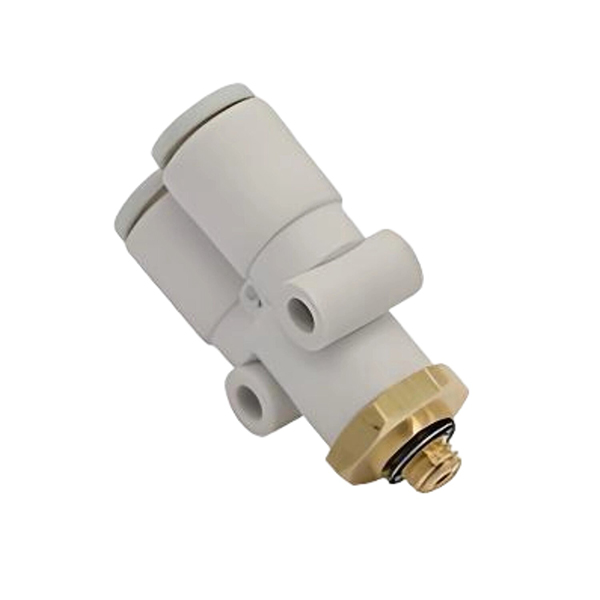

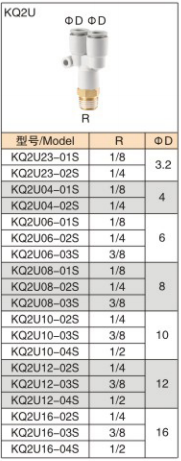

  Leagan snáithe 1.Male KQ2Uxx-xxS Sampla: KQ2U06-02S
     KQ2U: Feisteas 1-in 2-amach de chineál Y
     06: Tube OD de chalafoirt asraon Φ6mm
     02S: Snáithe barrchaolaithe fireann R1/4 (S = R snáithe barrchaolaithe fireann)
     Cód snáithe: 01S=R18, 02S=R1/4, 03S=R3/8, 04S=R1/2

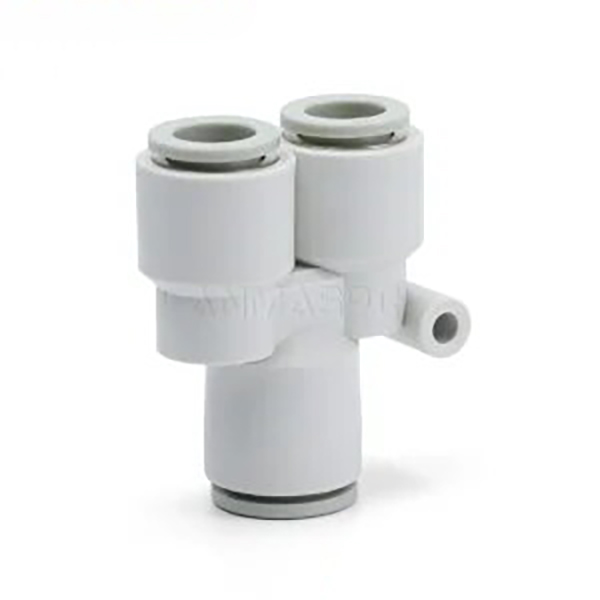

  Leagan feadán 2.Díreach trastomhas comhionann KQ2Uxx-00 Sampla: KQ2U08-00
     Roinneann inlet agus dhá asraon feadán comhionann OD, gach Φ8mm

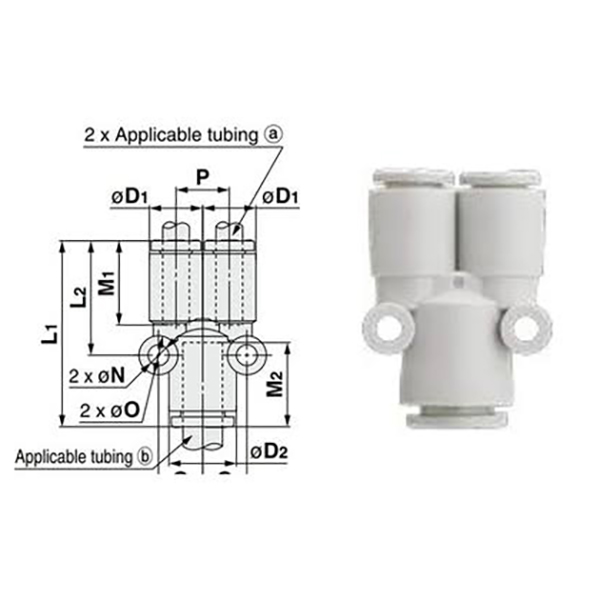

  Leagan laghdaithe 3.Díreach KQ2Uxx-yy Sampla: KQ2U04-06
     Dhá asraon Φ4; príomh-ionraon Φ6, trastomhas difriúil scoilte a laghdú

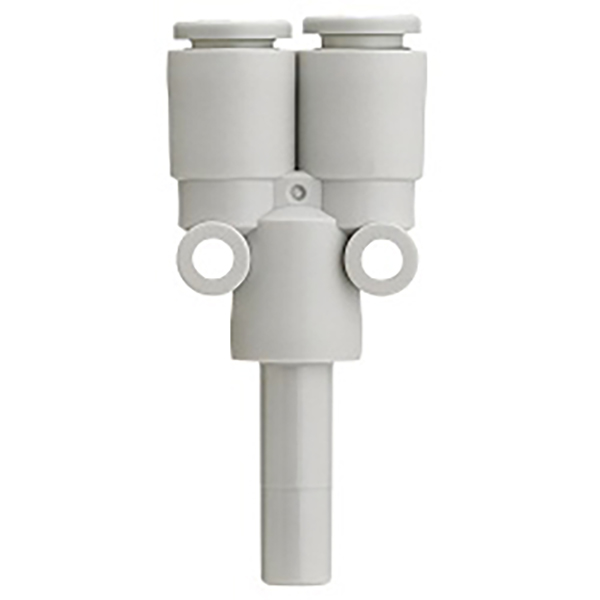

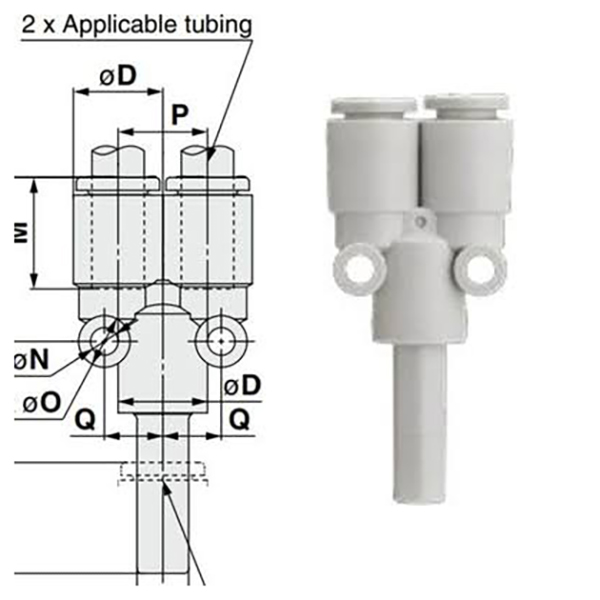

 4. Leagan breiseán deilgneach KQ2Uxx-99
     Shank breiseán docht plaisteach ag bun, cuireann sé isteach i gcalafort brú-isteach baineann le haghaidh scoilte 1-in 2-amach

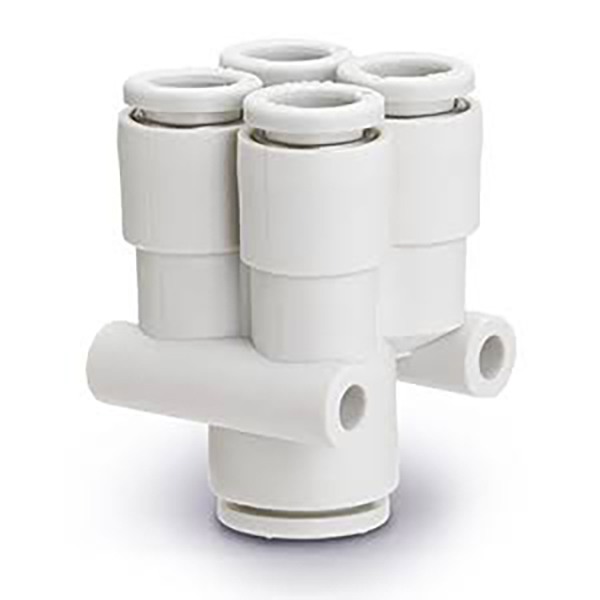

2.2 KQ2UD (ilchineálach 1-in 4-out Y)

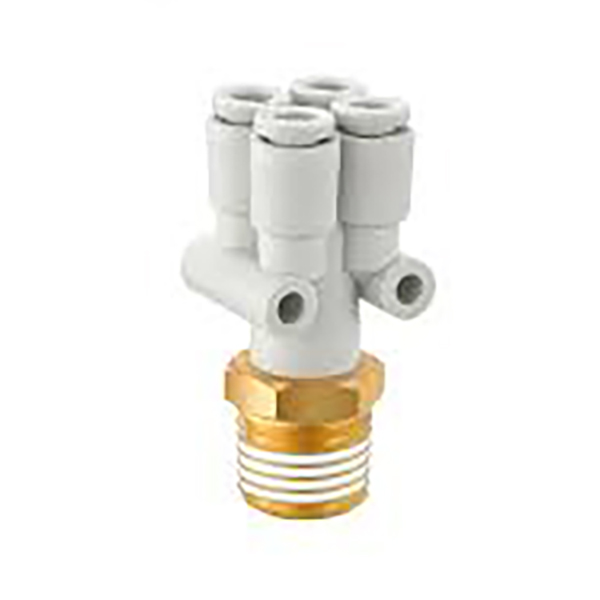

  1. Leagan snáithe fireann KQ2UDxx-xxS Sampla: KQ2UD08-03S
     Inlet snáithe fireann R38, ceithre asraon le haghaidh feadánra Φ8

  2. Leagan feadán laghdaithe KQ2UDxx-yy Sampla: KQ2UD04-06
     Ceithre asraon Φ4, príomh-ionraon Φ6, dáileadh laghdaithe ilphort

3. Tábla Achoimre Sonraíochta

3.1 KQ2U (scoilteoir 1-in 2-amach Y)

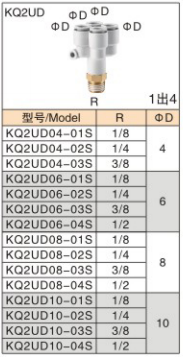

3.2 KQ2UD (ilchineálach 1-in 4-out Y)

4. Sonraíochtaí Teicniúla Ginearálta

5. Gnéithe Táirge

     • Comhthionól Tapaidh Isteach: Feadánra curtha isteach le haghaidh séalaithe láithreach. Brúigh coiléar scaoileadh bán chun feadán a bhaint, feabhas mór a chur ar éifeachtúlacht cóimeála.

     • Dáileadh Aeir Ilbhealaigh: KQ2U do scoilt 1-go-2, KQ2UD do scoilt 1-go-4. Dáileadh foinse aeir láraithe chun ródú aeir a shimpliú.

     • Rogha Laghdaithe ar Fáil: Leaganacha comhionanna agus laghdaithe trastomhais le haghaidh nasc de mhéideanna éagsúla feadáin.

     • Séalaithe Snáithe Iontaofa: Snáithe fireann práis nicil-phlátáilte le friotaíocht ard creimeadh agus neart meicniúil.

     • Méid Dlúth: Lorg beag le haghaidh spás gléasta teoranta, a úsáidtear go forleathan i manipulators, portanna agus modúil cupáin shúchán.

6. Feidhmchláir tipiciúla

     • Scoilteadh eagar cupáin folúis (roinneann cupáin shúchán iolracha aon fhoinse bhfolús amháin)

     • Soláthar aeir il-sorcóra le haghaidh daingneáin uathoibrithe

     • Ciorcaid aeroibrithe le haghaidh innealra pacáistithe, trealamh 3C & meaisíní múnlaithe insteallta

     • Scoilteadh aerlíne le haghaidh iniúchta aeroibrithe agus portanna tástála

7. Nótaí Suiteáil

     • Feadáin gearrtha go hingearach gan aon burrs; féadfaidh burrs fáinne séalaithe a scratáil agus a bheith ina chúis le sceitheadh ​​aeir.

     • Brúigh an fheadán go hiomlán go dtí an bun agus dearbhaigh feadánra glais choiléir scaoileadh go daingean.

     • Ní le haghaidh uisce, ola nó sreabhán creimneach láidir. Ach amháin le haghaidh aer comhbhrúite agus seirbhís bhfolús.

     • Seachain lúbadh arís agus arís eile ag an bhfréamh chomhpháirteach chun scoilteadh plaisteach a chosc.
