Comhla Rialaithe

Cuimsíonn comhla solenoid píolótach dhlúth SOLH 7V leaganacha iomlána 5/2 agus 5/3 bealach, a chlúdaíonn tuairisceán earrach aon-chonna, latching coil dúbailte agus trí fheidhm lárionad: lárionad dúnta, sceite lár, soláthar brú ionaid. Glacann sé dearadh rádala sceite láraithe inmheánach comhtháite le cumas sreafa thart ar 30% níos airde ná comhlaí traidisiúnta sraith 4V, ina bhfuil freagra lasctha ≤50ms agus minicíocht oibriúcháin uasta suas le 5 Hz. Gineann cornaí cumhachta ultra-íseal níos lú teasa le haghaidh fuinneamh leanúnach, le tomhaltas cumhachta DC 0.7W agus AC 1.1VA. Tá líneáil lánmhéide ó M5 go 3/8" ar fáil, ag tacú le calafoirt snáithe caighdeánach agus feisteas tapa bhrú-isteach. Is féidir comhlaí a shuiteáil ina n-aonar nó a chruachadh ar iomadúil alúmanaim il-stáisiúin chun spás comh-aireachta a shábháil agus príomhphíopaí aeir a shimpliú. Raonta brú oibriúcháin 0.15 ~ 0.8 MPa le teocht oibre -20 ℃ ~ 70 ℃. Soláthraí seirbhíse fad-theilgthe comhla sorcóir alúmanaim a úsáidtear go forleathan. rialú aeroibrithe ar gach líne táirgeachta uathoibrithe.

Tá comhla solenoid píolótach 5-port sraith SOLH SY idirmhalartaithe go hiomlán le comhlaí SMC meaitseála, lena n-áirítear SY3000 mion, SY5000 príomhshrutha meánach, SY7000 mór agus SY9000 samhlacha seach-mhór. Soláthraíonn sé roghanna ciorcaid iomlána: 5/2 corna singil/dúbailte agus 5/3 trí shuíomh le lárionad dúnta, lárionad sceite & feidhmeanna soláthair brú ionaid. Is beag teas a ghineann cornaí caighdeánacha 0.35W agus cornaí roghnacha coigilte fuinnimh cumhachta ultra-íseal 0.1W le haghaidh fuinneamh leanúnach. Oibríonn leagan píolótach inmheánach 0.1 ~ 0.7 MPa, agus tacaíonn an leagan píolótach seachtrach le timpeallacht fholús -100kPa. Sroicheann an spól bearna séalaithe suas le 200 milliún timthriall lasctha. Socraítear aerphoirt ar thaobh, barr agus bun le haghaidh ródú solúbtha feadáin. Glacann comhlaí dearadh breiseán-isteach atá comhoiriúnach le hoileáin chomhla iomadúil SS5Y, rud a chumasaíonn cothabháil aon-chomhla gan an banc iomlán a dhíchóimeáil, le cónascaire breiseán IP65 agus rátáil bonn iomadúil IP67. Seachadann rádala inmheánacha optamaithe thart ar 80% sreabhadh níos airde ná comhlaí oidhreachta, agus cuireann mogalra scagaire píolótach ionsuite cosc ​​ar spól i bhfostú deannaigh. Úsáidtear go forleathan le haghaidh aistriú treorach sorcóra agus rialú aeroibrithe láraithe i trealamh leathsheoltóra, táthú feithicleach, pacáistiú agus uathoibrithe leighis.

Áirítear le comhlaí solenoid sreabhach dúnta de ghnáth sraith SOLH 2S dhá líne iomlána: samhlacha orifice beag 030/050 ag gníomhú go díreach agus tolladh mór 150 ~ 500 leagan píolótach, le haghaidh rialú uathoibríoch ar-uaire ar uisce glan, aer comhbhrúite, gearradh chuisnithe, ola bhealaithe agus píblínte leachtacha lag creimneach. Cuireann an leagan gníomhachtú díreach ar chumas tosaithe brú nialasach gan teorainn brú difreálach íosta, gnéithe méid dlúth, treoshuíomh gléasta uilíoch agus athrú tapa milleasoicind, oiriúnach le haghaidh feidhmeanna íseal-bhrú micrea-sreabhadh ar nós fuarú uirlisí meaisín aon phointe, 3C brainsí aer / uisce micrea agus trealamh glantacháin mion. Éilíonn an cineál píolótach-oibríochta íosmhéid difríocht brú 0.05MPa le haghaidh oscailt iomlán, seachadann sé sreabhadh ultra-mhór le cornaí teasa íseal-wattage íseal, a oireann do cheanntásca draein comhbhrúiteoirí aeir, príomhlínte uisce spraeála agus píblínte cóireála uisce ard-sreafa. Tá rónta rubair nítríle caighdeánach NBR feistithe, le rónta roghnacha aigéad & uisce te de ghrád bia EPDM. Tá caighdeáin snáithe ilidirnáisiúnta (PT/G/NPT) agus voltais corna uilíocha domhanda (DC12/24V, AC24/110/220V) ar fáil, tacaithe ag breiseán DIN agus roghanna sreangaithe luaidhe sreinge. Ceadaíonn cornaí teas-resistant fuinneamh leanúnach fadtéarmach. Treoir roghnúcháin: cineál gníomhú díreach do phíblínte le brú statach faoi bhun 0.05MPa agus sreabhadh brainse beag; leagan píolótach le haghaidh G1/2 agus os cionn na bpríomhcheannteidil le brú ard cobhsaí & sreabhadh mór cúrsaíochta. Tá séala EPDM éigeantach le haghaidh uisce te agus meáin sreabhán de ghrád bia.

Áirítear le comhla solenoid sreabhach dúnta de ghnáth SOLH 2W sraith 2/2-bhealach le corp soladach práis samhlacha beaga orifice 030/050 a ghníomhaíonn go díreach agus leagan píolótach tolladh mór 150 ~ 500, atá deartha le haghaidh rialú uathoibríoch as-as ar uisce glan, aer comhbhrúite, gearradh chuisnithe, ola bhealaithe agus píblínte sreabhán lag creimneach. Tuigeann an leagan atá ag gníomhú go díreach náid tosaithe brú difreálach gan aon teorainn brú oibre íosta, gnéithe méid dlúth, treoshuíomh gléasta uilíoch agus athrú ard-minicíocht milleasoicind, oiriúnach do bhrainsí micrea-sreabhadh íseal-bhrú, ciorcaid uisce cúnta bhfolús agus fuaraithe aon-phointe le haghaidh uirlisí meaisín beag. Éilíonn an cineál píolótach-oibríochta brú difreálach tosaithe íosta 0.05MPa, seachadann sé sreabhadh ultra-mhór le cornaí íseal-chumhachta íseal-teocht, a oireann do línte príomhdhraenacha comhbhrúiteoir aeir, príomhchiorcaid uisce spraeála cóimeála ginearálta agus píblínte ard-sreafa scaipeadh do chórais cóireála uisce. Tá gnáth-rónta rubair nítríle NBR feistithe, le rónta roghnacha teasa agus aigéad-resistant grád bia EPDM. Tá ilchaighdeáin snáithe idirnáisiúnta (PT/G/NPT) agus voltais corna lán-raon (DC12/24V, AC24/110/220V) ar fáil, tacaithe ag soicéid breiseán DIN le haghaidh sreangú comh-aireachta agus sreang uiscedhíonach IP65 do threalamh tais lasmuigh. Ligeann cornaí teas-resistant fuinneamh leanúnach 24 uair an chloig gan sruthán amach. Treoirlínte roghnúcháin: roghnaigh cineál gníomhaithe díreach le haghaidh píblínte le brú statach faoi bhun 0.05MPa agus sreabhadh micrea aon phointe; roghnaigh malairt phíolótach le haghaidh G1/2 agus os cionn na bpríomhcheannteidil le cúrsaíocht ardbhrú cobhsaí ard. Tá séala EPDM éigeantach le haghaidh uisce te, uisce íonaithe agus meáin sreabhán de ghrád bia.

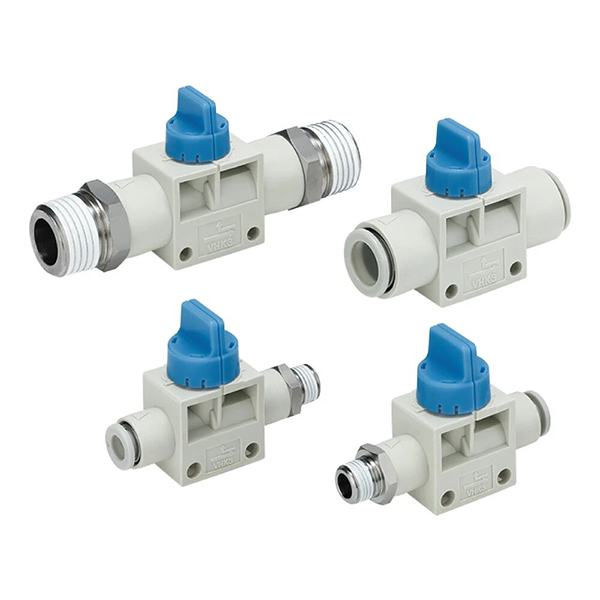

Cuimsíonn comhla láimhe knob SOLH VHK cineálacha stoptha 2/2-bhealach agus faoisimh brú 3/2-bhealach, go hiomlán idirmhalartaithe le comhlaí bunaidh SMC VHK. Ag glacadh le saothraítear rónta cruinne poppet féinfhorbartha, tithíocht PBT lasair-retardant agus spól copair, déantar é a olltáirgeadh go huathoibríoch le dóthain spotsholáthairtí. Gnéithe sé oibríocht rothlach íseal-chasmhóiminte 90 ° agus nascóirí brú-isteach / snáithe flúirseach. Déanann an leagan 3/2-bhealach sceite brú iarmharach go huathoibríoch, a imscartar go forleathan le haghaidh faoisimh sábháilteachta roimh chomhlaí solenoid, lascadh ciorcad bhfolús agus rialú aeir brainse i gcórais aeroibrithe miniature dlúth.

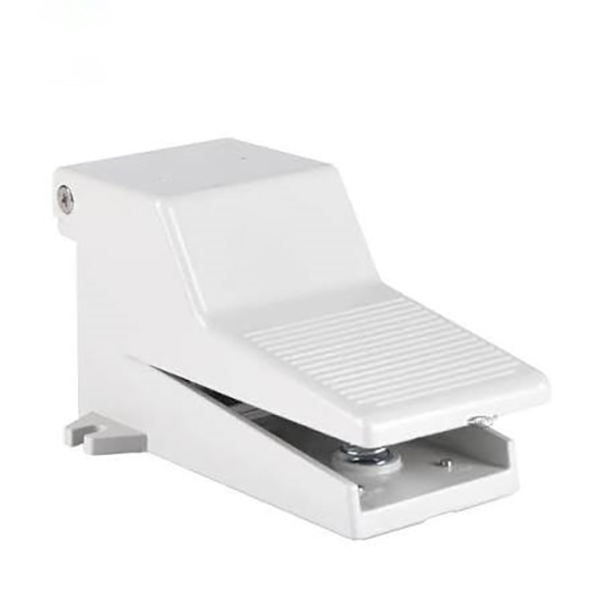

Glacann comhla pedal coise aeroibrithe SOLH 4F tithíocht alúmanam bás-theilgthe comhtháite agus tá sé go hiomlán idirmhalartaithe le samhlacha coibhéiseacha AirTAC. Tógtha ar theicneolaíocht séalaithe dé-sceite féinfhorbartha, tá sé mais-tháirgthe ar línte cóimeála uathoibrithe le fardal spot leordhóthanach agus lastais dhomhanda seasta. Ar fáil i leaganacha féin-athshocraithe, féinghlasála agus gardaí sábháilteachta le friotaíocht deannaigh & splancscáileáin IP54, rialaíonn sé cómhalartúchán sorcóirí gníomhaithe dúbailte go forleathan le haghaidh stampáil, daingneáin seamaithe agus dífhabhtú ciorcaid ar an láthair. Seachadann sruth aeir ard freagairt thapa, oireann struchtúr tionchar-resistant a chéimniú tromshaothair go minic i gceardlanna tionsclaíocha.

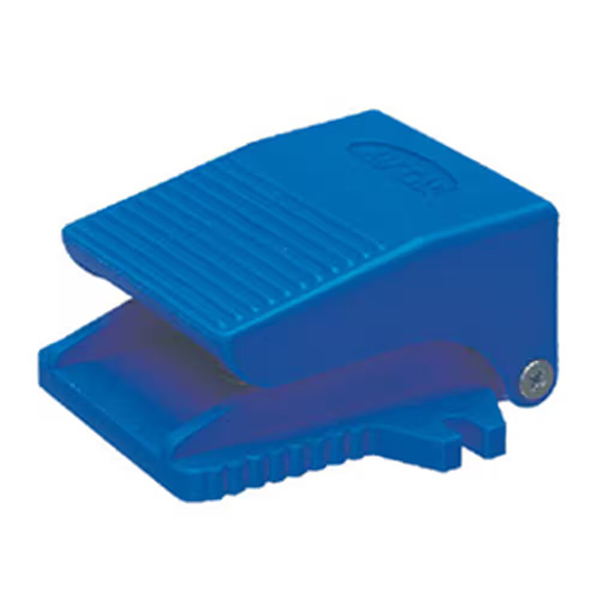

Comhlaí pedal coise aeroibrithe SOLH 3F, comhdhéanta d'alúmanam 3F bás-theilgthe tromshaothair agus leaganacha plaisteacha éadroma 3FM le haghaidh athsholáthar díreach ar chomhghleacaithe AirTAC. Le tacaíocht ó theicneolaíocht séalaithe beachtas féinfhorbartha agus táirgeadh mais uathoibrithe, coimeádtar stoic spot leordhóthanach le lastais bhliantúla móra. Feistithe le modhanna féin-athshocraigh & glasála agus cosaint IP54, freastalaíonn siad ar chlampáil daingneáin, sorcóirí aonghníomhaithe agus briseadh bhfolús, a sholáthraítear go cobhsaí do chliaint meaisínithe agus uathoibrithe, caitheamh-resistant d'oibriú ceardlainne ard-minicíochta faoi aer comhbhrúite gan lube.

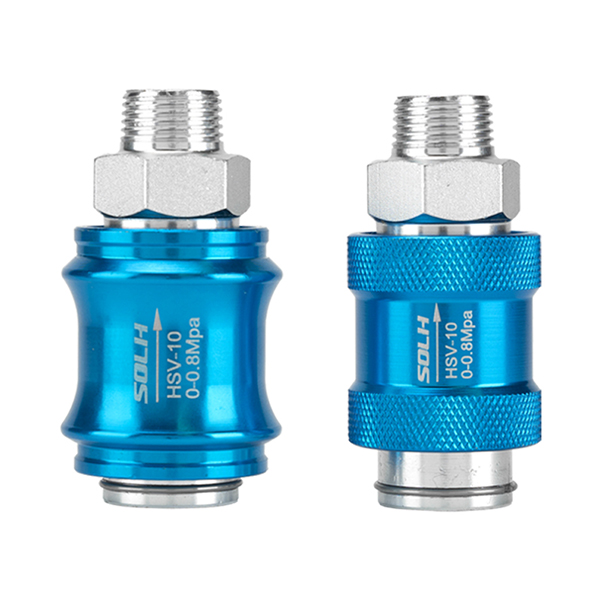

Glacann comhlaí aeroibrithe sleamhnáin láimhe sraith HSV SOLH 3/2-bhealach struchtúr comhtháite brú-tarraingt muinchille inlíne, atá ag teacht go hiomlán le sonraíochtaí tríthoiseach sraith príomhshrutha AirTAC HSV agus idirmhalartaithe le comhghleacaithe intíre coibhéiseacha. Deartha gan spriongaí fillte agus atá feistithe le suíomh féinghlasála meicniúil, aistríonn an comhla seo sreabhadh aeir trí bhrú agus tarraingt aiseach: nuair a bhrúitear an muinchille ar aghaidh nascann sé an calafort inlet P agus calafort oibre le haghaidh gnáthsholáthair aeir; dícheanglaíonn tarraingt siar an t-iontógáil aeir agus nascann sé go huathoibríoch port A leis an gcalafort sceite R ionsuite chun brú iarmharach a aeráil go tapa taobh istigh de phíblínte cúil agus gníomhaithe. Feidhmíonn sé mar lasc múchta sábháilteachta tiomnaithe do phíblínte brainse aeroibrithe agus comhla faoisimh brú riachtanach le haghaidh obair chothabhála trealaimh. Tá trí chalafort caighdeánach cumraithe: P le haghaidh príomh-ionraon aer comhbhrúite, A le haghaidh aschur go comhpháirteanna aeroibrithe le sruth, agus calafort sceite R ionsuite leabaithe i bhfolach taobh istigh den chomhlacht comhla. Soláthraítear saibhreas sonraíochtaí a chlúdaíonn G1/8 suas le méideanna snáithe G1, péireáilte le trí rogha leagan amach snáithe (SF singil istigh & snáithe seachtrach aonair, snáitheanna seachtracha dúbailte SS, snáitheanna dúbailte istigh FF); Is féidir snáithe taper PT, snáithe comhthreomhar G agus snáithe NPT a roghnú chun caighdeáin dhomhanda píobaireachta a oiriúnú. Tógtha le comhlachtaí comhla cóimhiotal alúmanaim crua-anodized, spóil frith-meirge cruach dhosmálta agus fáinní séalaithe rubair nítríle ardfheidhmíochta NBR, tacaíonn an chomhla le hoibriú saor ó lubrication faoi aer comhbhrúite scagtha laistigh de bhrú oibre rátáil 0 ~ 1.0 MPa agus seasann sé brú tástála suas le 1.5 MPa. Déantar an fórsa brú-tarraingthe oibriúcháin a rialú ag 18 ~ 25 N le haghaidh oibriú rianúil, agus coinníonn an struchtúr glasála meicniúil an suíomh socraithe go daingean gan aon sruth nó sceitheadh ​​aeir de bharr tadhaill thimpiste. Difriúil ó chomhlaí láimhe rothlacha 4HV a úsáidtear chun sorcóirí déghníomhaithe a aistriú ar aghaidh/ar gcúl, déantar an tsraith HSV a innealtóireacht go heisiach le haghaidh scaoileadh amach brú agus píblíne. Is féidir é a shuiteáil go díreach i sraith laistigh de phíblínte aeir gan bonn gléasta breise chun spás suiteála a shábháil. Imscaradh go forleathan le haghaidh aonrú an tsoláthair aeir roimh athchóiriú trealaimh, scoith sábháilteachta príomhchiorcad aeir ar uirlisí uathoibrithe, aistriú píblíne folúis agus rialú foinse aeir neamhspleách ciorcad brainse, cuireann sé deireadh go héifeachtach leis na contúirtí folaithe a thagann ó bhrú iarmharach le linn cothabhála agus ráthaíonn sé sábháilteacht oibríochta ar an láthair.

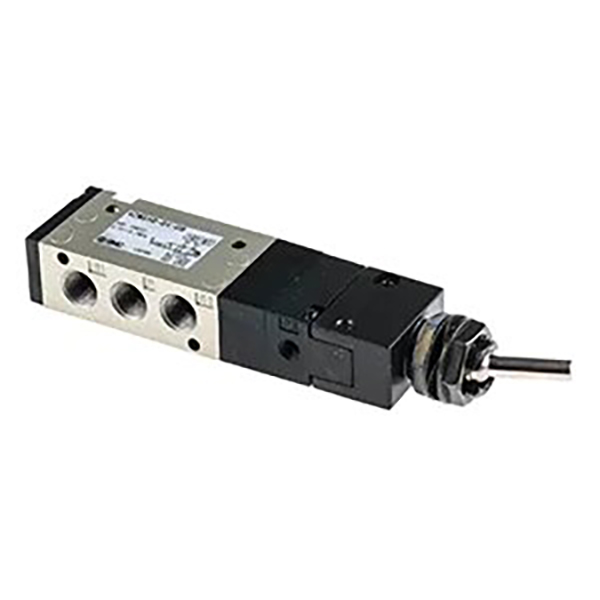

Glacann comhlaí treocha meicniúla tuairisceáin earraigh SOLH M5 sraith 5/2-bhealach comhéadain aontaithe snáithe mín M5 × 0.8 ar fud an líne táirge iomlán. Aistríonn na comhlaí aeroibrithe seo atá saor ó chorna bealaí aeir ag brath go hiomlán ar fhórsa gníomhachtú meicniúil seachtrach agus athshocraíonn siad go huathoibríoch trí spriongaí ionsuite a luaithe a bhaintear an fórsa seachtrach. Feidhmíonn siad mar chroí-chomhpháirteanna truicear comhartha aeroibrithe a úsáidtear go forleathan le haghaidh suíomh teorann stróc sorcóra, tarchur comhartha aiseolais in-suíomh agus aistriú aeroibrithe láimhe áitiúil ar threalamh uathoibrithe. Clúdaíonn an tsraith iomlán dhá mhórchatagóir: cineálacha meicniúla gníomhachtaithe (plunger, luamhán sorcóir, sorcóir aontreoch) agus cineálacha a oibrítear de láimh (cnaipe brú, luamhán scoránaigh, cnaipe éigeandála muisiriún, cnaipe glasála rothlacha), go hiomlán idirmhalartaithe go toise le comhlaí meicniúla sraith príomhshrutha AirTAC M5 le haghaidh athsholáthar díreach titim isteach. Is éard atá sa leagan amach caighdeánach cúig chalafort ná príomh-ionraon soláthair aeir P, calafoirt oibre A/B atá ceangailte le sorcóirí mionghníomhaithe dúbailte, agus dhá phort sceite taobh R1/R2 in áirithe le haghaidh mionshuiteáil tostóra chun torann sceite a ghearradh agus bac a chur ar iontráil deannaigh sheachtrach. Glactar le struchtúr spól sleamhnáin cothromaithe, atá díolmhaithe ó chur isteach ar aisbhrú an tsoláthair aeir; ní gá ach fórsa seachtrach éadrom chun an t-athrú comhla cobhsaí a chomhlánú le freagra ultra-íogair. Tá cinn ilghníomhaíochta roghnach chun coinníollacha oibre éagsúla a fheistiú: plunger díreach M5B le haghaidh suímh teagmhála dochta a bhrath, luamhán sorcóir uilíoch M5R spreagtha ag camanna agus sciatha, sorcóir aontreoch M5L le haghaidh frith-mhífheidhm teorann aontreo, agus stíleanna éagsúla cnaipe láimhe & scoránaigh le haghaidh rialú bogshodar láimhe ar an láthair agus scoite éigeandála. Tógtha le comhlaí alúmanam crua anodized agus rónta rubair nítríle NBR caitheamh-resistant, tacaíonn na comhlaí oibriú saor ó lubrication faoi aer comhbhrúite scagtha laistigh de 0.05 ~ 0.8 MPa, boast saol seirbhíse níos mó ná 10 milliún timthriallta lasctha. Tá boinn iomadúil il-stáisiúin saincheaptha (sraith M5M) ar fáil le haghaidh beathú aeir láraithe agus suiteáil chomhtháite modúlach, mar aon le hoiriúnóirí meaitseála, micrea-thostóirí agus nascóirí tapa. Idirdhealaithe ó chomhlaí píolótach S3 3/2-bhealach, is féidir leis an tsraith 5-port M5 seo sorcóirí beaga gníomhú dúbailte nó comharthaí píolótach aschuir a thiomáint go díreach chun príomh-chomhlaí solenoid a ghníomhú. I measc na gcásanna tipiciúla tá braite daingneáin cóimeála in áit, aisiompú uathoibríoch taistil sorcóra, dífhabhtú láimhe ar an láthair agus spreagadh comhartha loighce uathoibrithe beag.
