Comhla Rialaithe

Tá comhla poppet meánach SOLH VM2 (VM200) go hiomlán idirmhalartaithe le samhlacha SMC meaitseála. Le tógáil meánmhéide poppet le comhéifeacht sreafa Cv = 0.87, tá a chumas sreafa thart ar 8 n-uaire níos airde ná sraith mion VM1, atá feistithe le calafort caighdeánach Rc1/4 agus snáitheanna roghnacha NPT/G1/4. Oibríonn sé faoi 0 ~ 1.0MPa agus níl sé ag luí le bhfolús, ag glacadh le séala poppet saor ó chaitheamh-resistant agus comhlacht miotail láidir. Tá leagan amach píopaí taobh-chalafoirt agus bun-chalafoirt ar fáil, le tacaíocht ó raon iomlán actuators idirmhalartaithe: sorcóir POM caighdeánach / luamhán sorcóir crua-resistant scríobach-resistant, sorcóir frith-rebound aon-bhealach, plunger díreach, brúchnaipe árasán, ceann stad éigeandála muisiriún buí, cnaipe táscaire glas agus cnapán hinge inghlasáilte. Oireann an t-athraitheach sorcóir cruach cruaite línte táirgeachta ardchaitheamh tromshaothair. Úsáidtear go forleathan le haghaidh braite teorann stróc sorcóra & tábla sleamhnáin, coimisiúnú jog láimhe trealaimh, aistriú aer daingneáin jig agus comhghlasáil éigeandála sábháilteachta, feidhmíonn sé mar chomhla truicear aer meicniúil príomhshrutha le haghaidh pacáistiú, teicstíle, priontála agus línte táirgeachta uathoibrithe ginearálta.

Tá comhla meicniúil poppet meánach SOLH VM4 (VM400) 3-port idirmhalartaithe go hiomlán le samhlacha SMC coibhéiseacha, suite idir mion-VM1 agus sraith ard-sreafa VM2. Is é an buntáiste lárnach atá aige ná comhoiriúnacht le raon brú iomlán ó fholús -100kPa go brú dearfach 1.0MPa, gné nach bhfuil ar fáil ar VM2. Glacann sé calafort caighdeánach Rc1/8 le snáitheanna roghnacha NPT/G1/8 agus cumas sreafa Cv=0.38, ag tacú le leagan amach píopaí taobh agus bun an chalafoirt. Tógtha le corp miotail soladach, seasann sé le tionchar 1000m/s² agus creathadh trom, oiriúnach do línte táirgeachta crua-dhualgas trom, le séalaithe poppet saor ó dheannach atá saor ó dheannach ar feadh shaol seirbhíse fada. Soláthraítear sraith iomlán actuators idirmhalartaithe: luamhán sorcóir cruach caighdeánach / cruaite frith-scríobadh, sorcóir frith-aisghabhála aon-bhealach, plunger díreach, cnaipí stad éigeandála muisiriún il-dath, snaidhmeanna rothlacha 2/3-suíomh, cnaipí brú inghlasáilte agus luamháin inse scoránaigh. Cuirtear i bhfeidhm go forleathan é i mbrath teorainn stróc sorcóra & tábla sleamhnáin, ciorcaid asaithe / scaoileadh folúis, coimisiúnú jog láimhe trealaimh, comhghlasáil éigeandála sábháilteachta meaisín agus lascadh daingneáin jig, is é an comhla truicear meicniúil meánach idéalach le haghaidh coinníollacha oibre a éilíonn comhoiriúnacht bhfolús agus friotaíocht turraing láidir.

Tá comhla comhréireach leictrea-aeroibrithe ard-sreabhadh SOLH ITV go hiomlán idirmhalartaithe le samhlacha SMC comhionann. Ag glacadh le córas aiseolais brú lúb dúnta, glacann sé le voltas DC0-10V, comharthaí analógacha reatha 4-20mA, agus cumarsáid bus-raoin roghnach lena n-áirítear CC-Link, PROFINET, EtherNet / IP chun rialú brú aeir gan chéim, ard-chruinneas a bhaint amach le cruinneas rialaithe ± 1% FS agus cosaint deannaigh & splancscáileán IP65. Clúdaíonn trí shraith raonta sreafa éagsúla: ITV1100 le haghaidh micrea-sreafa íseal, ITV2100 le haghaidh sreabhadh meánach uilíoch agus ITV3100 le haghaidh ardsreabhadh trom suas le 4400 L/nóim ANR, le brú inchoigeartaithe ó 0.005 go 0.9 MPa. Tacaíonn sé le snáitheanna Rc/NPT/G agus feisteas brú-isteach, taispeáint dhigiteach LED ionsuite agus aláram féin-dhiagnóisithe faoi sholáthar ísealchumhachta DC24V. Cur i bhfeidhm go forleathan ar ghníomhú sorcóir tollta mór, rialú teannas leanúnach scannáin & sreang, próisis bheachtais leathsheoltóra & optúla, dáileadh uathoibríoch & sciath, lascadh brú ilchéime le haghaidh trealamh táthú agus seamaithe, ag athsholáthar il-rialtóirí láimhe chun rialú brú láraithe digiteach a bhaint amach ar línte táirgeachta uathoibrithe.

Roinneann comhlaí seiceála inlíne SOLH XTO674 agus INA14 an t-ardán struchtúrach céanna le brú scoilteadh ultra-íseal 0.01MPa, atá comhoiriúnach le haer comhbhrúite agus uisce glan le haghaidh cosaint frith-ais-sreabhadh i bhfolús agus píblínte sreabhach ísealbhrú. Is leagan crióigineach uile-phráis é XTO674 a oibríonn síos go -30 ℃; Soláthraíonn sraith chaighdeánach INA14 comhlacht práis nó cruach dhosmálta SUS304, atá feistithe le rónta caighdeánacha NBR chomh maith le rónta roghnacha ola & FKM ard-teocht resistant agus CR atá cruthúnas aimsire. Is féidir dearadh dlúth inlíne snáithithe le marcáil saigheada sreafa a shuiteáil go díreach i bpíblínte gan lúibíní breise, rud a chosc go héifeachtach caillteanas bhfolús agus sreabhadh aer droim ar ais nuair a shuiteáiltear idir gineadóirí folúis agus cupáin shúchán. Tá toisí foriomlána comhionanna agus méideanna snáitheanna comhionanna sa dá shraith le haghaidh idirmhalartú páirce díreach gan modhnú píopa, a chuirtear i bhfeidhm go forleathan i dtrealamh crióigineach, línte táirgeachta i bhfolús, ciorcaid sreabhán ard-teocht creimeadh-resistant agus píblínte ginearálta aeroibrithe & uisce le haghaidh coinneáil brú aon-bhealach agus cosc ​​ar ais-sreabhadh.

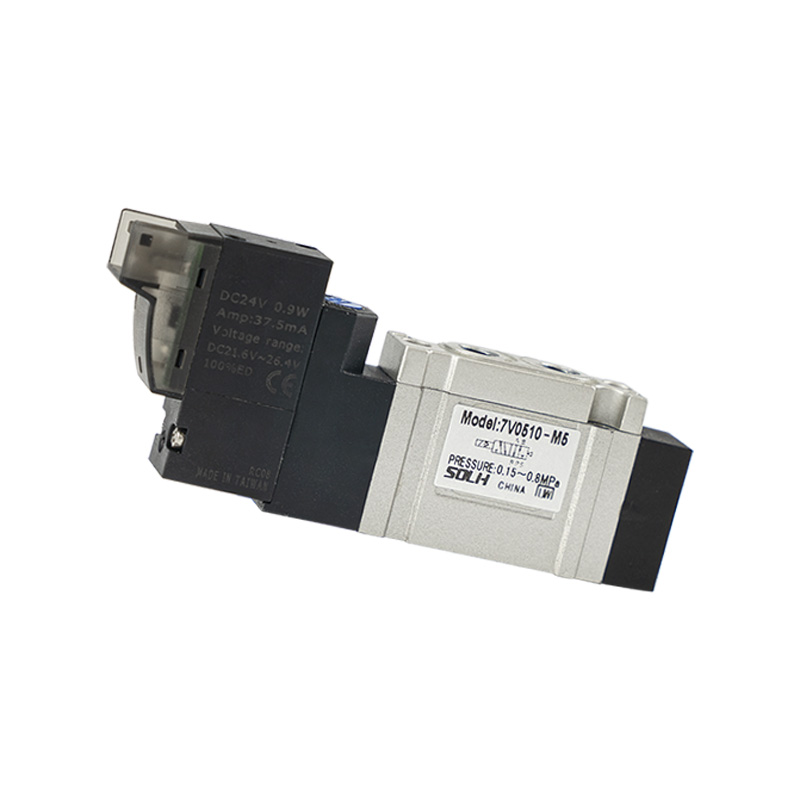

Cuimsíonn comhla solenoid píolótach dhlúth SOLH 7V leaganacha iomlána 5/2 agus 5/3 bealach, a chlúdaíonn tuairisceán earrach aon-chonna, latching coil dúbailte agus trí fheidhm lárionad: lárionad dúnta, sceite lár, soláthar brú ionaid. Glacann sé dearadh rádala sceite láraithe inmheánach comhtháite le cumas sreafa thart ar 30% níos airde ná comhlaí traidisiúnta sraith 4V, ina bhfuil freagra lasctha ≤50ms agus minicíocht oibriúcháin uasta suas le 5 Hz. Gineann cornaí cumhachta ultra-íseal níos lú teasa le haghaidh fuinneamh leanúnach, le tomhaltas cumhachta DC 0.7W agus AC 1.1VA. Tá líneáil lánmhéide ó M5 go 3/8" ar fáil, ag tacú le calafoirt snáithe caighdeánach agus feisteas tapa bhrú-isteach. Is féidir comhlaí a shuiteáil ina n-aonar nó a chruachadh ar iomadúil alúmanaim il-stáisiúin chun spás comh-aireachta a shábháil agus príomhphíopaí aeir a shimpliú. Raonta brú oibriúcháin 0.15 ~ 0.8 MPa le teocht oibre -20 ℃ ~ 70 ℃. Soláthraí seirbhíse fad-theilgthe comhla sorcóir alúmanaim a úsáidtear go forleathan. rialú aeroibrithe ar gach líne táirgeachta uathoibrithe.

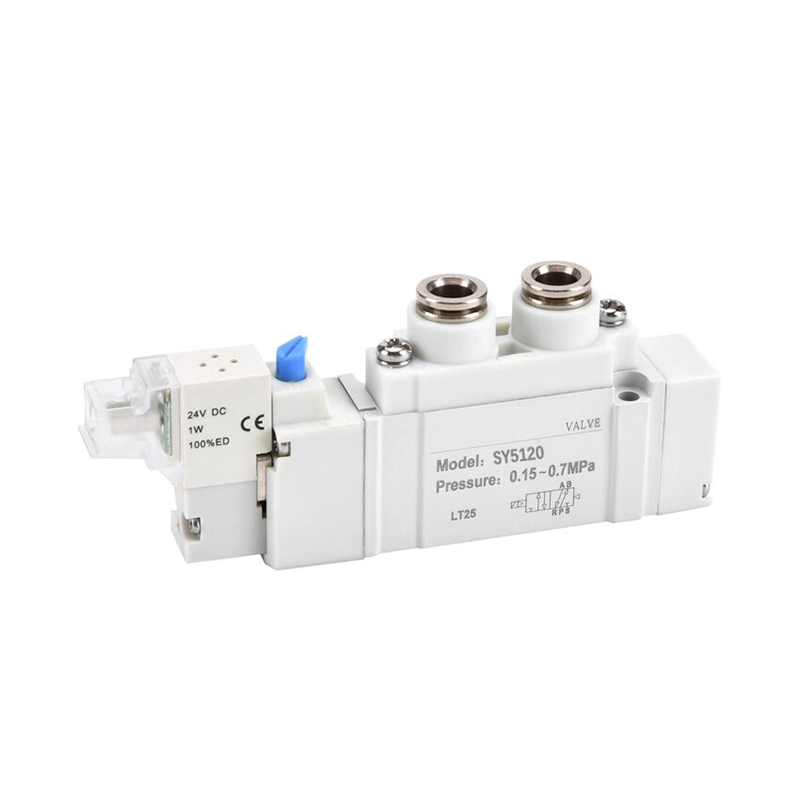

Tá comhla solenoid píolótach 5-port sraith SOLH SY idirmhalartaithe go hiomlán le comhlaí SMC meaitseála, lena n-áirítear SY3000 mion, SY5000 príomhshrutha meánach, SY7000 mór agus SY9000 samhlacha seach-mhór. Soláthraíonn sé roghanna ciorcaid iomlána: 5/2 corna singil/dúbailte agus 5/3 trí shuíomh le lárionad dúnta, lárionad sceite & feidhmeanna soláthair brú ionaid. Is beag teas a ghineann cornaí caighdeánacha 0.35W agus cornaí roghnacha coigilte fuinnimh cumhachta ultra-íseal 0.1W le haghaidh fuinneamh leanúnach. Oibríonn leagan píolótach inmheánach 0.1 ~ 0.7 MPa, agus tacaíonn an leagan píolótach seachtrach le timpeallacht fholús -100kPa. Sroicheann an spól bearna séalaithe suas le 200 milliún timthriall lasctha. Socraítear aerphoirt ar thaobh, barr agus bun le haghaidh ródú solúbtha feadáin. Glacann comhlaí dearadh breiseán-isteach atá comhoiriúnach le hoileáin chomhla iomadúil SS5Y, rud a chumasaíonn cothabháil aon-chomhla gan an banc iomlán a dhíchóimeáil, le cónascaire breiseán IP65 agus rátáil bonn iomadúil IP67. Seachadann rádala inmheánacha optamaithe thart ar 80% sreabhadh níos airde ná comhlaí oidhreachta, agus cuireann mogalra scagaire píolótach ionsuite cosc ​​ar spól i bhfostú deannaigh. Úsáidtear go forleathan le haghaidh aistriú treorach sorcóra agus rialú aeroibrithe láraithe i trealamh leathsheoltóra, táthú feithicleach, pacáistiú agus uathoibrithe leighis.

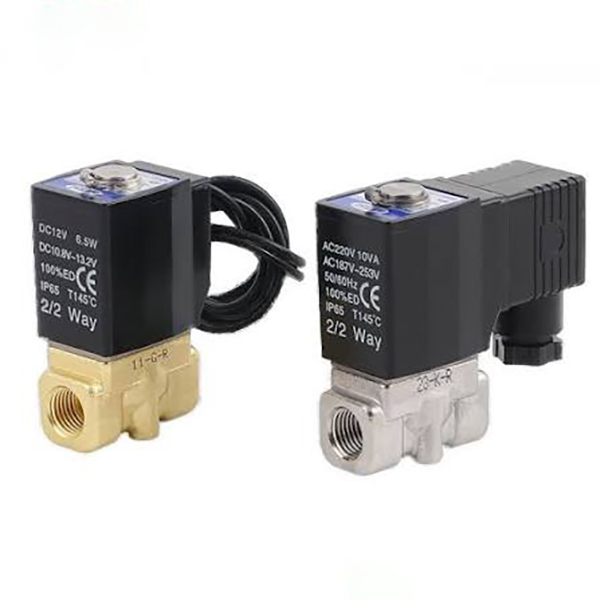

Áirítear le comhlaí solenoid sreabhach dúnta de ghnáth sraith SOLH 2S dhá líne iomlána: samhlacha orifice beag 030/050 ag gníomhú go díreach agus tolladh mór 150 ~ 500 leagan píolótach, le haghaidh rialú uathoibríoch ar-uaire ar uisce glan, aer comhbhrúite, gearradh chuisnithe, ola bhealaithe agus píblínte leachtacha lag creimneach. Cuireann an leagan gníomhachtú díreach ar chumas tosaithe brú nialasach gan teorainn brú difreálach íosta, gnéithe méid dlúth, treoshuíomh gléasta uilíoch agus athrú tapa milleasoicind, oiriúnach le haghaidh feidhmeanna íseal-bhrú micrea-sreabhadh ar nós fuarú uirlisí meaisín aon phointe, 3C brainsí aer / uisce micrea agus trealamh glantacháin mion. Éilíonn an cineál píolótach-oibríochta íosmhéid difríocht brú 0.05MPa le haghaidh oscailt iomlán, seachadann sé sreabhadh ultra-mhór le cornaí teasa íseal-wattage íseal, a oireann do cheanntásca draein comhbhrúiteoirí aeir, príomhlínte uisce spraeála agus píblínte cóireála uisce ard-sreafa. Tá rónta rubair nítríle caighdeánach NBR feistithe, le rónta roghnacha aigéad & uisce te de ghrád bia EPDM. Tá caighdeáin snáithe ilidirnáisiúnta (PT/G/NPT) agus voltais corna uilíocha domhanda (DC12/24V, AC24/110/220V) ar fáil, tacaithe ag breiseán DIN agus roghanna sreangaithe luaidhe sreinge. Ceadaíonn cornaí teas-resistant fuinneamh leanúnach fadtéarmach. Treoir roghnúcháin: cineál gníomhú díreach do phíblínte le brú statach faoi bhun 0.05MPa agus sreabhadh brainse beag; leagan píolótach le haghaidh G1/2 agus os cionn na bpríomhcheannteidil le brú ard cobhsaí & sreabhadh mór cúrsaíochta. Tá séala EPDM éigeantach le haghaidh uisce te agus meáin sreabhán de ghrád bia.

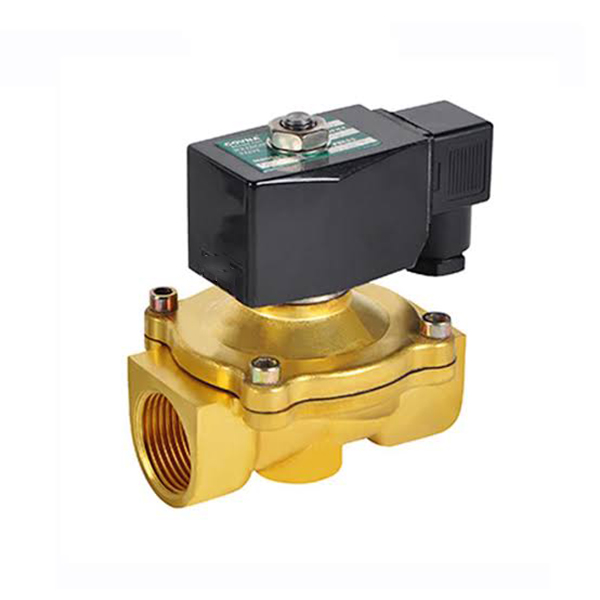

Áirítear le comhla solenoid sreabhach dúnta de ghnáth SOLH 2W sraith 2/2-bhealach le corp soladach práis samhlacha beaga orifice 030/050 a ghníomhaíonn go díreach agus leagan píolótach tolladh mór 150 ~ 500, atá deartha le haghaidh rialú uathoibríoch as-as ar uisce glan, aer comhbhrúite, gearradh chuisnithe, ola bhealaithe agus píblínte sreabhán lag creimneach. Tuigeann an leagan atá ag gníomhú go díreach náid tosaithe brú difreálach gan aon teorainn brú oibre íosta, gnéithe méid dlúth, treoshuíomh gléasta uilíoch agus athrú ard-minicíocht milleasoicind, oiriúnach do bhrainsí micrea-sreabhadh íseal-bhrú, ciorcaid uisce cúnta bhfolús agus fuaraithe aon-phointe le haghaidh uirlisí meaisín beag. Éilíonn an cineál píolótach-oibríochta brú difreálach tosaithe íosta 0.05MPa, seachadann sé sreabhadh ultra-mhór le cornaí íseal-chumhachta íseal-teocht, a oireann do línte príomhdhraenacha comhbhrúiteoir aeir, príomhchiorcaid uisce spraeála cóimeála ginearálta agus píblínte ard-sreafa scaipeadh do chórais cóireála uisce. Tá gnáth-rónta rubair nítríle NBR feistithe, le rónta roghnacha teasa agus aigéad-resistant grád bia EPDM. Tá ilchaighdeáin snáithe idirnáisiúnta (PT/G/NPT) agus voltais corna lán-raon (DC12/24V, AC24/110/220V) ar fáil, tacaithe ag soicéid breiseán DIN le haghaidh sreangú comh-aireachta agus sreang uiscedhíonach IP65 do threalamh tais lasmuigh. Ligeann cornaí teas-resistant fuinneamh leanúnach 24 uair an chloig gan sruthán amach. Treoirlínte roghnúcháin: roghnaigh cineál gníomhaithe díreach le haghaidh píblínte le brú statach faoi bhun 0.05MPa agus sreabhadh micrea aon phointe; roghnaigh malairt phíolótach le haghaidh G1/2 agus os cionn na bpríomhcheannteidil le cúrsaíocht ardbhrú cobhsaí ard. Tá séala EPDM éigeantach le haghaidh uisce te, uisce íonaithe agus meáin sreabhán de ghrád bia.
