Comhla Rialaithe

Comhlíonann comhla idirghlasála dhá-láimhe uile-aeir SOLH VR51 caighdeáin sábháilteachta EN ISO 13851 agus EN574. Comhtháthaíonn sé loighic frith-cheat braite sioncrónach 0.5-dara tógtha; ní ghníomhaíonn aer aschuir ach amháin nuair a bhrúitear dhá chnaipe laistigh de 0.5s difríocht ama, agus gearrann an soláthar aeir láithreach nuair a scaoiltear aon chnaipe chun gortuithe brú láimhe a sheachaint. Go hiomlán aeroibrithe gan comhpháirteanna leictreacha, seachadann sé feidhmíocht intreach pléascadh-dhíonach do cheardlanna deannach, tais agus inadhainte. Tagann an comhla loighic 3/2-bhealach le tostóir caighdeánach sceite agus spól bealaithe saor ó chaitheamh-resistant ar feadh shaol seirbhíse fada. Feistithe le feistis brú-isteach lasair-retardant φ6 / 1/4" agus lúibín gléasta roghnach, ag tacú le leagan amach píopaí cúil nó bun, feidhmíonn sé mar chomhpháirt chaighdeánach idirghlasála sábháilteachta le haghaidh puncháil, seamaithe, gearradh, múnlú insteallta agus innealra próiseála ard-riosca eile.

SOLH VCH400 (VCH410) sraith píolótach oibrítear comhla solenoid poppet 3-phort saincheaptha do phíblínte gáis mheán agus ardbhrú le brú oibriúcháin uasta suas le 5.0MPa. Feistithe le rónta leaisteacha polúireatán ardbhrú agus snáitheanna ISO G mórmhéid (G1/2, G3/4, G1), seachadann sé cumas sreabhadh ard agus diall freagartha ≤ ± 2ms, le creathadh gan íoc agus friotaíocht turraing agus saol seirbhíse 10-milliún-timthriall. Sroicheann struchtúr drip-proof cosaint IP65 comhionann; seachnaíonn an leagan NC go huathoibríoch ar chaillteanas cumhachta, atá oiriúnach le haghaidh luchtaithe ardbhrú, aeraithe agus ciorcaid chomhshó brú, agus a mheaitseáil go foirfe le rialtóirí ardbhrú SOLH VCHR. Ní bhaineann ach le haer comhbhrúite tirim glan agus le gás támh. Tá cosc ​​ar ghléasadh coil-síos, agus tá gá le gníomhú rothaíochta tréimhsiúil chun greamaitheacht poppet a sheachaint. Feidhmíonn sé mar chomhpháirt rialaithe iontaofa do threalamh tionsclaíoch ardbhrú aeir & vent.

Tiontaíonn an t-ionad servo uile-aeir uile-aeroibrithe SOLH IP200 fórsa-iarmhéid comhartha rialaithe aeir 0.02 ~ 0.1MPa go díláithriú líneach sorcóra beacht gan soláthar cumhachta, ag seachadadh sábháilteacht pléascadh intreach do thimpeallachtaí ceimiceacha, mianadóireachta agus inadhainte. Baineann sé amach cruinneas rialaithe ard le híogaireacht ≤0.5% FS, oiriúnach do sorcóirí dúbailte-ghníomhú le tolladh ≥Ø50mm agus stróc 25~300mm. Feistítear dearadh comhtháite uile-i-amháin go díreach ar shorcóirí, atá feistithe le scriúnna coigeartaithe nialais agus réise ar leith le haghaidh calabrú ar an láthair saor ó uirlisí. Tá spriongaí aiseolais cruach carbóin nó cruach dhosmálta roghnach, in éineacht le leagan saincheaptha teocht íseal agus ard. Caithfidh an t-aer soláthair a bheith tirim agus scagtha laistigh de 5μm. Cuirtear i bhfeidhm go forleathan é i bhfeisteas beachtas, bratú, teannas gréasáin & ceartú ciumhais, rialú stróc comhla agus trealamh atá lán-aeroibrithe suite servo-dhíonach ar phléascadh.

Tá sealaíochta teanndáileog SOLH IL100 go hiomlán idirmhalartaithe le samhlacha SMC coibhéiseacha, ag gníomhú mar aimplitheoir toirte aeroibrithe cruinneas 1:1 brú comhionann. Baintear amach rianú brú beacht idir an comhartha ionchuir agus an t-aschur le hearráid líneachta laistigh de ± 1% FS agus sreabhadh uasta suas le 6000 L/nim, rud a chuireann deireadh go héifeachtach le moga moille freagartha ó phíblínte fada, actuators scairt mhóra agus sorcóirí tollta móra. Tá caighdeáin iomadúla snáithe lena n-áirítear Rc, NPT agus G ar fáil. Chomh maith le leagan caighdeánach teochta, tá leaganacha ard-íonachta íseal-teocht (-30 ℃), ard-teocht (100 ℃) agus saor ó chopar le haghaidh leathsheoltóirí roghnach. Tacaíonn an comhlacht cóimhiotal alúmanaim frith-chreimeadh gléasta díreach nó suiteáil lúibín le tomhaltas aeir íseal seasta. Meaitseáladh go forleathan le suiteálaithe do chomhlaí rialaithe próisis, aerlínte fad-achair, sorcóirí troma ardaithe/clampála agus lúba suite ardchruinneas; oireann leagan saor ó chopair do chórais támh ard-íonachta leathsheoltóra.

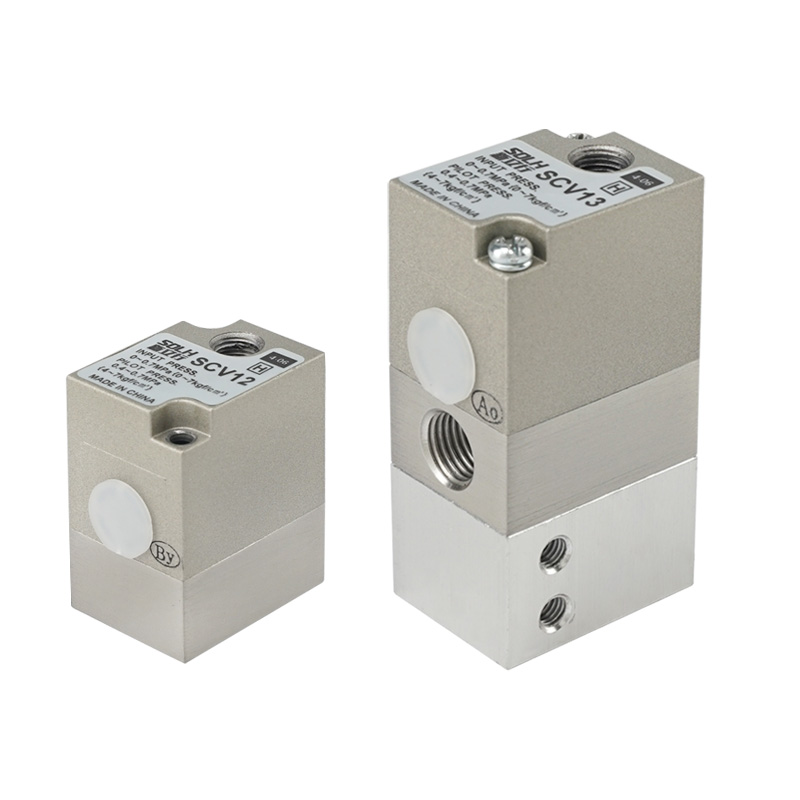

Áirítear le comhlaí cumhdaithe aeroibrithe sraith SOLH SCV 2-bhealach SCV12 agus 3-bhealach SCV13 le haghaidh aistriú aeir péint, níos tanaí agus glantacháin & rialú tapa ar athrú datha. Glacann páirteanna fliuchta rónta ilchodacha tuaslagóir-resistant PTFE + FPM, agus scarann ​​scairt aonrúcháin meicníocht tiomána ó leacht brataithe chun greamaitheacht péint a sheachaint, ag baint amach saol seirbhíse níos mó ná 5 milliún timthriall. Cuireann struchtúr iomlán aeroibrithe gan páirteanna leictreacha deireadh le rioscaí spréach do cheardlanna brataithe pléascadh. Tacaíonn bonn iomadúil comhoiriúnaithe le rialú láraithe suas le 15 dathanna; gearrann cainéal sreabhadh inmheánach optamaithe tomhaltas níos tanaí le linn sruthlaithe agus cuireann sé cosc ​​ar éilliú tras-dathanna. Ar fáil le haghaidh gléasta aonair nó cruachta iomadúil dlúth, a chuirtear i bhfeidhm go forleathan i gcórais uathoibríocha um athrú datha brataithe, troscán, crua-earraí agus fearas tí, glanadh scaipeadh tuaslagóirí agus ciorcaid aeir glanta gunna spraeála.

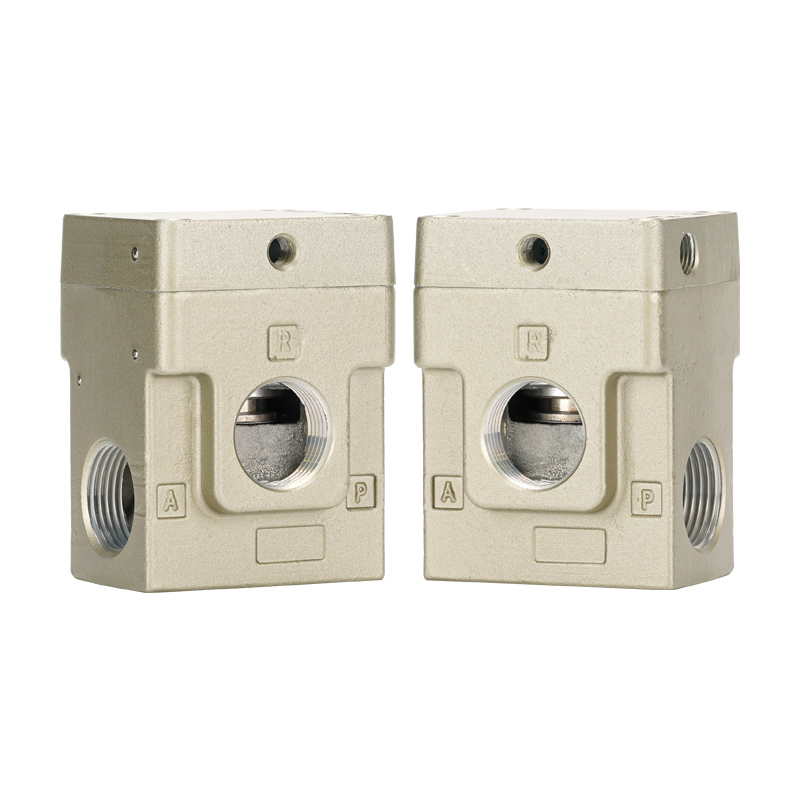

Glacann rialtóir brú faoisimh 3-bhealach cothrom poppet SOLH VEX1 struchtúr poppet in ionad dearadh traidisiúnta scairt, ag seachadadh sreabhadh 3 ~ 5 huaire níos airde ná na rialtóirí AR caighdeánach le calafort faoisimh ró-mhór le haghaidh faoiseamh brú tapa agus brú ar ais cobhsaí. Baineann sé cruinneas rialála níos fearr amach le hysteresis ≤0.03MPa, atrialltacht & íogaireacht ≤0.01MPa. Tá dhá mhodh rialaithe ar fáil: píolótach aeir iargúlta agus píolótach solenoid comhtháite le haghaidh athrú uathoibríoch brú ilchéime. Sroicheann an brú ionraoin uasta 1.0MPa, le méideanna calafoirt ó 1/8" go 2". Insuite ag aon uillinn agus saor ó lubrication le haghaidh ciorcaid aeir tirim saor ó ola; Oibríonn leagan píolótach aeir 0~60 ℃ agus raonta an leagan píolótach solenoid 0 ~ 50 ℃. Úsáidtear go forleathan le haghaidh cobhsú brú umar aeir mór & faoiseamh tapa, séideadh aeir ard-sreafa, sorcóir tollta mór / tiomáint mótair aeir agus córais rialaithe teannas ilchéime le haghaidh déantúsaíocht scannáin & sreang.

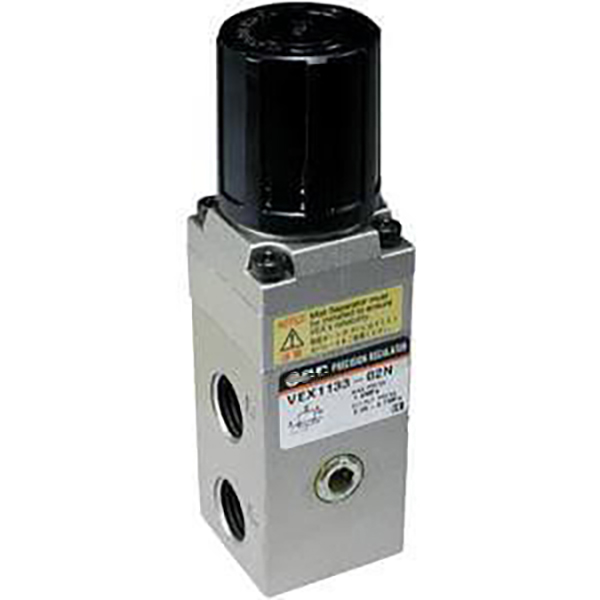

Glacann rialtóir faoisimh cruinneas ard-sreafa SOLH VEX1133 píolótach nozzle-flapper comhcheangailte agus struchtúr cothrom poppet. Dlúth i méid ach le cumas láidir soláthair & sceite, tuigeann sé cobhsú brú ultra-tapa le ró-mhaolú diomaibhseach faoi athruithe ualaigh tobann agus toirt mór le sruth. Seachadann sé cruinneas rialaithe ultra-ard le híogaireacht ≤0.2% FS agus in-atrialltacht ≤ ± 0.5% FS, ag freastal go hiomlán ar shuíomh leibhéal miocrón agus ar chaighdeáin próisis fórsa / teannas leanúnach. Scaoileann faoiseamh ró-shreafa ionsuite go huathoibríoch brú breise laistigh de sheomraí aeir dúnta chun brú socraithe cobhsaí a choinneáil gan aon sruth. Le comhpháirteanna inmheánacha saor ó chuimilt, dearadh saor ó bhealaithe agus frith-éillithe, ceadaíonn sé gléasadh treallach-uillinn agus tacaíonn sé le cóimeáil aonair nó iomadúil cruachta. Cuirtear i bhfeidhm go forleathan é ar rialú teannas scannáin & sreang, cothromóirí aeroibrithe, innealra preas-feistithe beachtas agus córais brú seasta binse tástála saotharlainne.

Athraíonn comhla láimhe rothlach láimhe SOLH VH sraith 4-bhealach 90 ° ciorcaid aeir trí láimhseáil rothlach, le trí fheidhm lárionaid roghnacha: lárionad 3-suíomh dúnta, sceite lárionad 3-suíomh agus cineál 2-shuíomh. Glacadh le séala spól rothlach beachtas le haghaidh sceitheadh ​​inmheánach ultra-íseal, gnéithe sé cóimhiotal since / comhlacht alúmanaim bás-teilgthe agus saol seirbhíse fada saor ó lubrication, le glas suite meicniúil ionsuite chun oibriú de thaisme a sheachaint. Tacaíonn sé le leagan amach píopaí taobh-chalafoirt agus bun-chalafoirt, atá ar fáil le haghaidh gléasta flush painéil nó socrú coirp díreach, le méideanna calafoirt ó Rc1/4" go 1" agus brú oibriúcháin uasta 0.7 ~ 1.0MPa. Coinníonn leagan dúnta an ionaid brú clampála sorcóra le linn múchta, agus scaoileann sceite lárionad go hiomlán brú le haghaidh cothabhála sábháilte. Úsáidtear go forleathan le haghaidh aisiompú láimhe sorcóir, aeráil coimisiúnaithe trealaimh, aonrú foinse aeir éigeandála, oibriú láimhe meaisín leath-uathoibríoch agus binsí tástála teagaisc aeroibrithe.

Tá comhla poppet meicniúil calafort SOLH VM1 (VM100) miniature 2/3 idirmhalartaithe go hiomlán le samhlacha SMC comhionann. Ag glacadh le struchtúr séalaithe poppet dlúth iontaofa, tá leithead ultra-chúng 11mm aige agus gan ach 60g meáchan le haghaidh suiteáil cruachta leabaithe agus dlúth laistigh d'innealra. Raonta an brú oibriúcháin ó fholús -100kPa go brú dearfach 1.0MPa, le dearadh saor ó lubrication, tightness den scoth agus friotaíocht láidir deannaigh. Tá roghanna iomadúla snáithe lena n-áirítear M5, Rc1/8, NPT1/8 & G1/8 ar fáil, ag tacú le leagan amach píopaí taobh-chalafoirt agus bun-chalafoirt. Tairgtear sraith iomlán de chinn actuator in-idirmhalartaithe: plunger caighdeánach/gearr, luamhán sorcóir frith-aisiompaithe díreach/gearr/aon-bhealach, cnaipe brú cothrom, stad éigeandála muisiriún buí, cnaipe táscaire glas, luamhán inse agus cnapán rothlach inghlasáilte, le leagan iomlán NC/NO 2-port & 3-port. Cuirtear i bhfeidhm go forleathan é maidir le braite teorainn stróc sorcóra, coimisiúnú bogshodar láimhe, comhghlasáil éigeandála sábháilteachta, lascadh aeir mion-gheamnán jig agus ciorcaid truicear bhfolús, feidhmíonn sé mar truicir comhartha aeir meicniúil uilíoch do threalamh uathoibrithe dlúth.
