Comhla Rialaithe

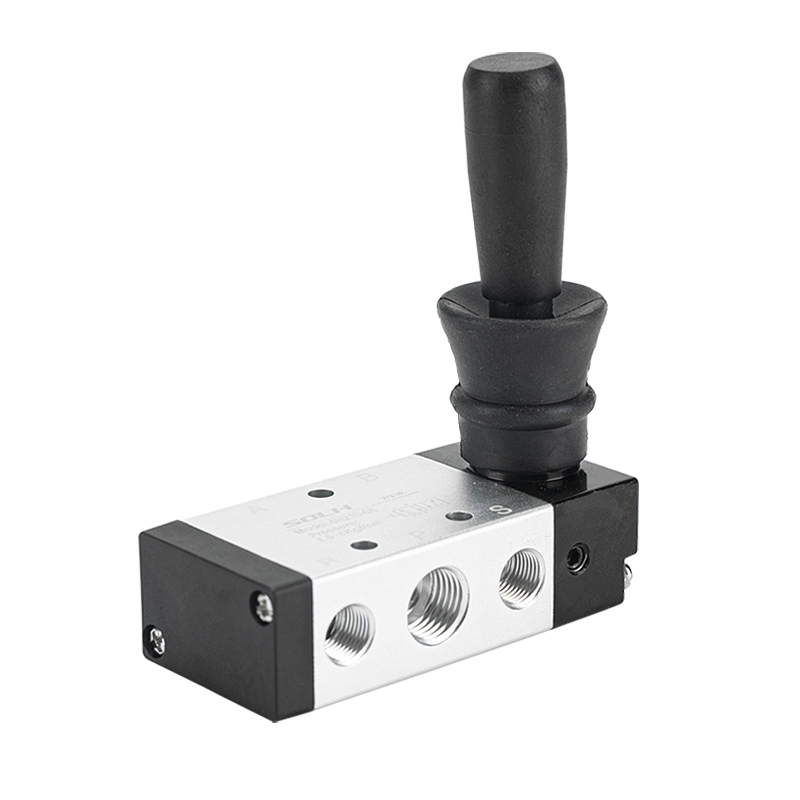

Déantar comhlaí rialaithe treo luamháin láimhe sraith SOLH 4H a fhorbairt de réir na gcaighdeán tionsclaíoch príomhshrutha, a chlúdaíonn cumraíochtaí 5/2-post agus 5/3-suíomh. Arna n-oibriú go hiomlán trí ionramháil luamhán láimhe gan cornaí leictreamaighnéadacha nó comharthaí píolótach aeroibrithe, glactar go forleathan leis na comhlaí láimhe seo de chineál spool le haghaidh coimisiúnú trealaimh ar an láthair, múchadh sábháilteachta éigeandála agus rialú inse ar sorcóirí gníomhaithe dúbailte. Tógtha le cásanna cóimhiotal alúmanaim ard-neart agus tionóil spool cruinneas, tá dhá struchtúr suite roghnach: aischur earrach uathoibríoch agus glasáil meicniúil liathróid chruach. Tá sé ríthábhachtach go bhfuil na toisí gléasta comhsheasmhach go hiomlán le comhlaí solenoid 4V agus comhlaí aeroibrithe 4A, rud a chumasaíonn idirmhalartú díreach agus aistriú solúbtha i measc modhanna rialaithe leictreacha, aeroibrithe agus láimhe i gcórais chaighdeánacha aeroibrithe. Comhlíonann an leagan amach cúig-chalafort sonraíochtaí ginearálta idirnáisiúnta: feidhmíonn P mar phríomh-ionraon soláthair aeir comhbhrúite; Nascann calafoirt A agus B le dhá chuas de shorcóirí déghníomhacha chun gluaiseachtaí sínte agus aistarraingthe a rialú; Is calafoirt sceite iad R agus S atá comhoiriúnach le tostóirí caighdeánacha chun torann sceite a laghdú. I gcás samhlacha 5/2-suíomh, athfhilltear malairtí earrach-athshocrú go huathoibríoch a luaithe a scaoiltear an luamhán chun cosaint neamhdhíobhálach a sheachadadh ar ghníomhaíochtaí leanúnacha neamhbheartaithe; daingníonn leaganacha féinghlasála an spól trí shuíomh na liathróide cruach agus fanann siad go dtí go n-aistrítear de láimh, atá oiriúnach do staideanna oibre seasta fadtréimhseacha. Glacann na haonaid 5/3-suíomh go léir suíomh liathróid dé-chobhsaí le trí mhodh neodracha inchumraithe. Déanann Lárionad Dúnta (Cineál C) gach calafort a shéaladh chun sorcóirí a ghlasáil agus cosc ​​a chur ar thitim gníomhaithe atá suite go hingearach; Seachnaíonn an Lárionad Sceite (Cineál C) calafoirt A/B le haghaidh faoisimh brú, rud a ligeann do shnámhadh sorcóir saor le linn tástála láimhe; Soláthraíonn an Lárionad Brú (Cineál P) aer comhbhrúite don dá chalafort oibre le haghaidh clampála sioncrónach agus rialáil cothromaíocht fórsa. Ag rith ar aer comhbhrúite scagtha laistigh de 0.15 ~ 0.8 MPa faoi choinníollacha saor ó lubrication, oibríonn na comhlaí go seasta ag -20 ℃ go +70 ℃. Raon sonraíochtaí atá ar fáil ó 4H200 go 4H400 le roghanna snáithe iolracha. Gan comhpháirteanna leictreacha, tá friotaíocht nádúrtha pléasctha saor ó spréach ag na comhlaí, atá oiriúnach go maith do shuímh inadhainte, deannaigh agus ard-riosca. Tacaíonn siad le gléasadh painéil agus bunshuiteáil, a chuirtear i bhfeidhm go minic le haghaidh coimisiúnú láimhe líne táirgeachta, scoite ciorcad aeroibrithe éigeandála, lúba comhghlasála sábháilteachta agus athfheistiú comhlaí rialaithe uathoibríocha.

Leanann comhlaí rialaithe treo-tharraingt láimhe sraith SOLH 3L 3/2-bhealach sonraíochtaí caighdeánacha an tionscail le struchtúr réamhshocraithe De ghnáth Dúnta (NC) atá feistithe le tuairisceán earrach uathoibríoch. Feidhmítear trí ghluaiseacht láimhseála brú-tarraingthe aiseach simplí, níl aon pháirteanna leictreacha nó comharthaí tiomána aeroibrithe ag teastáil ón gcomhla aeir láimhe seo, rud a fhágann gur comhpháirt aistrithe láimhe sábháilte í do chiorcaid aeroibrithe. Déantar é a imscaradh go forleathan do ghníomhú sorcóra aonghníomhaithe, lascadh ciorcaid as feidhm, coimisiúnú inse agus córais comhghlasála sábháilteachta, go háirithe oiriúnach le haghaidh dífhabhtaithe páirce, scoite éigeandála agus timpeallachtaí oibre atá seans maith le pléascadh. Comhlíonann an leagan amach trí chalafort caighdeáin tionscail uilíocha: P le haghaidh príomh-ionraon aer comhbhrúite, A le haghaidh calafort aschuir oibre a nascann sorcóirí aonghníomhaithe, agus R le haghaidh calafort sceite atá ag luí le tostóirí caighdeánacha chun torann sceite a laghdú. Faoi ghnáthstádas scaoilte, brúigh an t-earrach fillte ionsuite an spól cruinneas chun an inlet P a shéaladh; nascann calafort A le R le haghaidh faoiseamh brú chun an staid shábháilte dúnta a choinneáil. Aistrítear an spól nuair a tharraingítear an láimhseáil de láimh chun calafoirt P agus A a nascadh le haghaidh soláthar aeir chun gluaiseacht sorcóra a thiomáint. Nuair a scaoiltear é, athshocraíonn an t-earrach an comhla láithreach, ag gearradh iontógáil aeir agus ag ídiú brú iarmharach chun oibriú leanúnach neamhbheartaithe a chosc. Tógtha le cásanna cóimhiotal alúmanaim láidir agus spóil cruinneas íseal-fhrithchuimilte, tacaíonn an chomhla le hoibriú gan lubrication le feidhmíocht séalaithe cobhsaí. Ceithre ghrád méide ó dhlúth 3L100 go dtí sonraíochtaí snáithe clúdaigh 3L400 tromshaothair M5, G1/8, G1/4, G3/8 agus G1/2; Tá roghanna snáithe PT, NPT agus G ar fáil chun éilimh suiteála domhanda a shásamh. Tacaíonn an comhla le gléasadh painéil agus gléasta bonn, ag roinnt toisí suiteála comhionann leis na comhlaí aeroibrithe 3A le haghaidh idirmhalartú gan uaim idir modhanna rialaithe láimhe agus aeroibrithe. Gan aon chomhpháirteanna leictreacha, seachadann sé oibríocht saor ó spréach atá oiriúnach do cheardlanna inadhainte, deannaigh agus tais, a úsáidtear go coitianta le haghaidh clampála láimhe, rialú sorcóir astaithe, frithdhúnadh sábháilteachta cothabhála trealaimh agus córais rialaithe loighic láimhe-aeroibrithe atá péireáilte le comhlaí píolótach 3A.

Is comhlaí rialaithe treorach aeroibrithe sraith SOLH 4A 5/2-bhealach agus 5/3-bhealach an contrapháirt iomlán aeroibrithe den tsraith comhla solenoid leictreamaighnéadach clasaiceach 4V. Tiomáinte go hiomlán ag comharthaí rialaithe aeroibrithe seachtracha gan aon cornaí nó páirteanna leictreacha taobh istigh, sroicheann an chomhla seo sábháilteacht dhúshlánach pléascadh-dhíonach agus feidhmíonn sé mar chroí-aonad rialaithe do lúba aeroibrithe neamhleictreacha, limistéir ghuaiseacha pléascacha agus córais idirghlasála sábháilteachta. Glacann sé le cumraíocht spól ard-chruinneas agus tithe cóimhiotal alúmanaim láidir, ag roinnt toisí suiteála comhionann agus tréithe sreafa leis an tsraith 4V le haghaidh athsholáthar díreach gan uaim agus uasghrádú idir scéimeanna rialaithe leictreacha-tiomáinte agus lán-aeroibrithe. Leanann an leagan amach caighdeánach cúig chalafort sonraíochtaí uilíocha an tionscail: P do phríomh-ionraon soláthair aeir, A agus B mar chalafoirt oibre ceangailte le dhá sheomra de shorcóirí ag gníomhú go dúbailte le haghaidh rialachán síneadh agus aistarraingthe, R agus S mar chalafoirt sceite atá ag luí le tostóirí caighdeánacha chun torann oibriúcháin a laghdú. Soláthraíonn an líneáil 5/2-bhealach roghanna rialaithe aeroibrithe aonair agus rialaithe aeroibrithe dúbailte. Aistrítear samhlacha aer-rialaithe aonair ar chomharthaí rialaithe aeir a fháil agus athshocraíonn siad go huathoibríoch le spriongaí ionsuite nuair a imíonn an brú rialaithe chun cosaint theipeann-sábháilte a sheachadadh. Níl aon spriongaí fillte i gceist le leagan dúbailte aerrialaithe agus glasann siad an suíomh spool reatha go leanúnach tar éis an t-aer rialaithe a dhínascadh, ag tacú le suíomh fadtréimhseach agus coinneáil brú gan ionchur aeir rialaithe marthanach. Tá leaganacha 5/3-bhealach go heisiach faoi thiomáint aer dúbailte le trí chumraíocht neodracha in-roghnaithe: rónta lár dúnta (Cineál C) gach calafort chun sorcóirí a ghlasáil agus chun titim ingearach a chosc; seachnaíonn lárionad sceite (Cineál E) calafoirt A/B chuig an atmaisféar le haghaidh scaoileadh brú agus coimisiúnú láimhe; Cothaíonn lárionad brú (Cineál P) aer comhbhrúite chuig an dá chalafort oibre le haghaidh clampála sioncrónach agus coigeartú cothromaíocht fórsa. Oiriúnach d'aer comhbhrúite scagtha laistigh de bhrú oibre 0.15 ~ 0.8 MPa, tacaíonn an tsraith iomlán le hoibriú saor ó lubrication agus oibríonn sé go hiontaofa ó -20 ℃ go +70 ℃. Cuirtear i bhfeidhm go forleathan é i ngléasraí ceimiceacha, i gceardlanna péintéireachta, i mianadóireacht agus i dtimpeallachtaí eile a bhfuil riosca pléascadh ag baint leo, comhoibríonn sé le comhlaí meicniúla, comhlaí láimhe agus comhlaí píolótach aeir chun córais rialaithe loighce uile-aeroibrithe iomlána a thógáil le haghaidh sorcóirí dúbailte gníomhaithe.

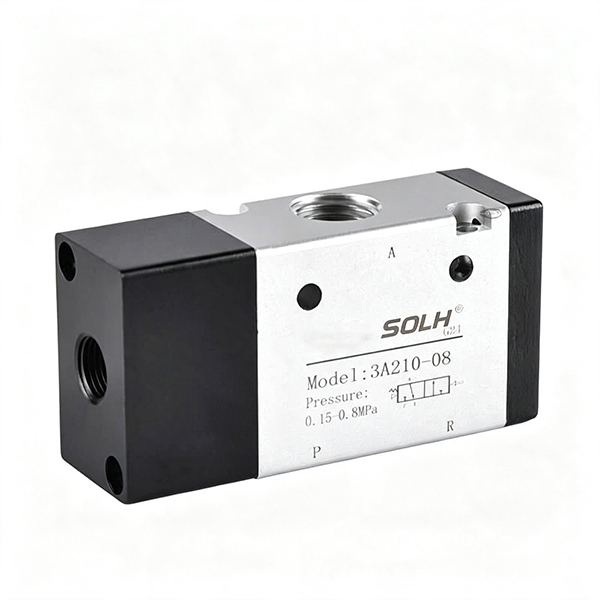

Déantar comhlaí rialaithe treorach lasmuigh sraith SOLH 3A 3/2-bhealach a mhonarú de réir caighdeáin tionscail príomhshrutha. Tiomáinte go hiomlán ag ionchur comhartha aeroibrithe gan aon cornaí leictreamaighnéadacha, déantar an tsraith seo a innealtóireacht chun síneadh, tarraingt siar agus coinneáil brú sorcóirí aeroibrithe aonghníomhaithe a rialú. Feidhmíonn sé mar ghné ríthábhachtach rialaithe sábháilteachta do chiorcaid aeroibrithe uile-leictreacha, d'atmaisféir ghuaiseacha pléascacha agus d'innealra tionsclaíoch atá sábháilte ó theipeann. Leanann an leagan amach caighdeánach trí chalafort sainmhínithe tionsclaíocha uilíocha: P le haghaidh príomh-ionraon soláthair aeir comhbhrúite, A le haghaidh asraon oibre ceangailte go díreach le sorcóirí aonghníomhaithe, agus R le haghaidh calafort sceite le haghaidh faoiseamh brú agus athshocrú tapa earraigh. Tá dhá chumraíocht rialaithe ar fáil. Aistrítear samhlacha rialaithe aeroibrithe aonair (3A×10) ar chomharthaí seachtracha aeir a fháil agus athshocraíonn siad go huathoibríoch trí spriongaí ionsuite a luaithe a bhaintear an comhartha aeir rialaithe chun feidhmíocht athshocraithe teip-sábháilte a ráthú. Glacann leaganacha rialaithe aeroibrithe dúbailte (3A × 20) struchtúr spól latching, ag glasáil suíomh na comhla go leanúnach fiú tar éis an t-aer rialaithe a dhínascadh chun clampáil agus suíomh fadtéarmach a choinneáil. Tógtha le comhlaí cóimhiotal alúmanaim ard-neart agus spóil cruinneas-mheaisínithe, tacaíonn na comhlaí le hoibriú saor ó ola faoi aer comhbhrúite scagtha le cruinneas scagacháin os cionn 40 μm laistigh den raon brú oibre de 0.15 ~ 0.8 MPa. Clúdaíonn sonraíochtaí ceithrethoiseacha ó miniature 3A100 suas go dtí naisc snáithe M5 go G1/2 ard-sreabhadh tromshaothair 3A400, agus tá snáitheanna NPT roghnach do thionscadail thar lear. Gan páirteanna leictreacha inmheánacha, tá feidhmíocht intreach cruthúnas pléascadh ag an gcomhla, a oireann go foirfe do thimpeallachtaí oibre inadhainte, deannaigh agus tais. Tacaíonn sé le suiteáil randamach il-uillinn agus cóimeáil iomadúil le haghaidh bainc comhla modúlach, a imscartar go forleathan i meicníochtaí clampála workpiece, córais comhghlasála sábháilteachta aeroibrithe agus stáisiúin suite fadtréimhseacha.
