Sraith Comhpháirteanna Aeroibrithe

Forbraítear sorcóir mount ultra-dhlúth saor in aisce SOLH CDUJB le haghaidh trealamh le spás suiteála teoranta. I gcomparáid le sraith traidisiúnta CU, laghdaítear a fhad 64% agus laghdaítear toirte 70%. Tacaíonn an comhlacht dlúth cearnach le gléasta díreach il-dhromchla gan lúibíní breise. Áirítear leis an líne táirge CUJB neamh-mhaighnéadach, CDUJB maighnéad-fheistithe agus CDUJS seomra glan saor ó chopar. Tá raon méideanna tollaidh φ4 ~ 20mm, ar fáil i gcineálacha aischuir earrach ag gníomhú di dúbailte agus ag gníomhú di singil le mhaolú rubair roghnach. Meaitseálann samhlacha maighnéadaithe lasca maighnéadacha beaga le haghaidh tairiscint bheacht ghearr-stróc agus tacaíonn siad le hoibriú saor ó ola. Cuirtear i bhfeidhm go forleathan i leictreonaic 3C, suíomh sliseog leathsheoltóra agus uathoibriú glan leighis. Tá plátaí sciath maighnéadacha roghnach le haghaidh sorcóirí dlúth-eagraithe.

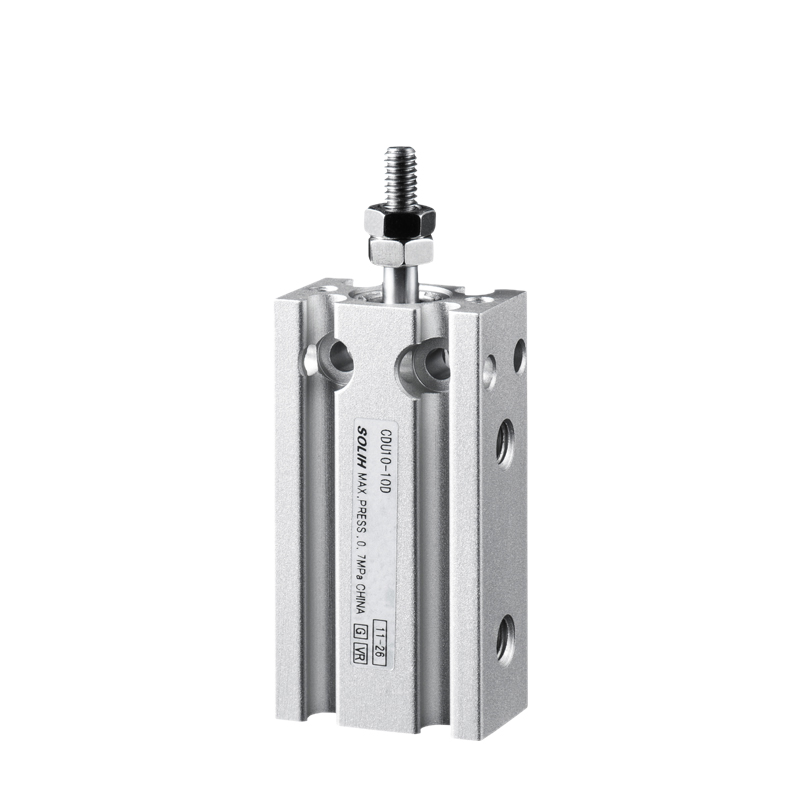

Gnéithe sorcóir dronuilleogach saor in aisce SOLH CU / CDU struchtúr bloc ultra-tanaí le poill gléasta il-dromchla, rud a chumasaíonn suiteáil dhíreach il-uillinn gan lúibíní chun spás trealaimh a shábháil. I measc na leaganacha iomlána tá CU neamh-mhaighnéadach, CDU feistithe le maighnéad, slat neamh-rothlach CDUK agus samhlacha slat dúbailte treoraithe CDUW. Méideanna tollta φ6~32mm, ar fáil i gcineálacha gníomhaithe singil/dúbailte le maoláin seasta rubair ar an dá cheann le haghaidh oibriú leanúnach gan ola. Tá an tsraith CDU comhoiriúnach le lasca maighnéadacha CMSH agus DMSH chun suíomh a bhrath agus fhulaingt ualach taobh páirteach. Úsáidtear go forleathan i bpuirt 3C & leathsheoltóra, stopalláin uathoibrithe, suíomh clampála éadrom agus meicníochtaí beaga brúigh-feistithe le haghaidh trealamh dlúth uathoibrithe.

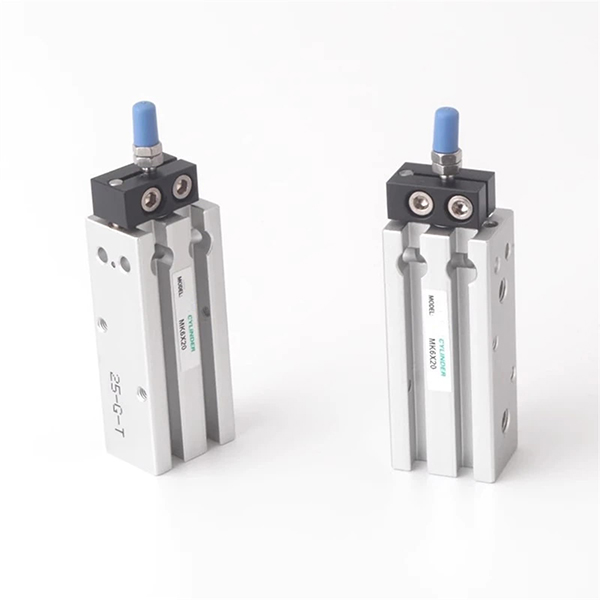

Tá sorcóir dlúth gléasta sé-dhromchla SOLH MK uasghrádaithe ó sorcóir MD le meicníocht frith-uainíochta ionsuite. Sroicheann cruinneas frith-chroiche an tslat loine ≤ ± 0.5 °, go díreach idirmhalartaithe le sraith Airtac MD agus SMC CQS. Ceadaíonn comhlacht tanaí cearnach suiteáil gan lúibín ar sé thaobh agus éascaíonn sé leagan amach dlúth comhthreomhar na n-il-sorcóir. I measc na n-athraithe tá samhlacha MK ag gníomhú di dúbailte, MSK/MTK gníomhú singil, slat dúbailte MKD agus samhlacha stróc inchoigeartaithe MKJ. Fáinne maighnéadach ionsuite roghnach le maoláin deireadh rubair agus cumas saor ó ola. Méideanna tollta φ6 ~ 32mm, curtha i bhfeidhm go forleathan in uirlisí beachtas 3C agus suíomh clampála gearr-stróc le haghaidh uathoibrithe a éilíonn uillinn seasta an phíosa oibre i spás teoranta.

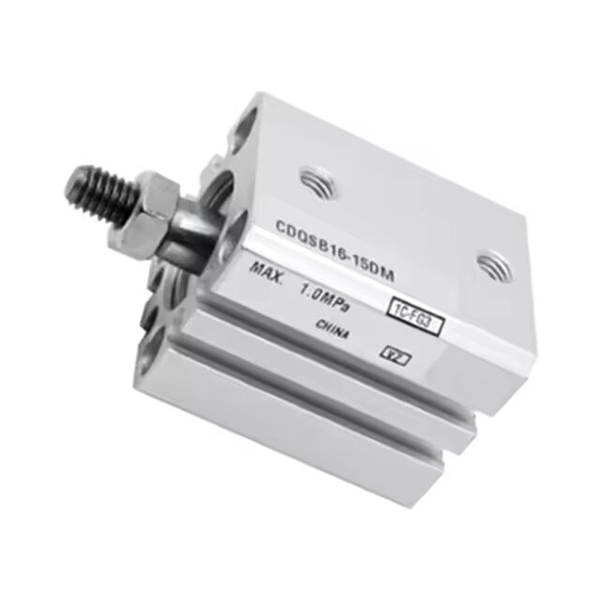

Tá sorcóir tanaí dlúth SOLH CQS idirmhalartaithe go toise le sraith SMC CQS agus uasghrádaithe ó shraith CQ2. Tá fad iomlán níos giorra sa chorp cearnach ultra-caol le haghaidh tascanna ard-chruinneas gearr-stróc i spás teoranta. I measc na n-athruithe tá slat caighdeánach aonair, slat cúpla CQSW, slat neamh-rothlach CQSK agus samhail fadsaoil XB24. Tacaíonn CDQS le maighnéad ionsuite le gléasadh iltaobhach de lasca maighnéadacha. Feistithe le séala stórála ola-cuimilte íseal le haghaidh oibriú saor ó ola agus saol seirbhíse suas le 5 milliún timthriallta, péireáilte le maoláin rubair seasta ar an dá cheann. Méideanna tollta φ12 ~ 25mm, a úsáidtear go forleathan chun daingneáin bheachtais leathsheoltóra agus trealamh leictreonaic 3C a bhrú, a chlampáil agus a shuíomh le haghaidh iarfheistiú agus athsholáthair.

Tá sorcóir tanaí dlúth cearnach SOLH CQ2 idirmhalartaithe go hiomlán le sraith SMC CQ2. Laghdaíonn a chorp cearnach ultra-ghearr fad 50% i gcomparáid le gnáth-sorcóirí slata ceangail chun spás suiteála a shábháil. Clúdaíonn sé raon tollaidh iomlán φ4 ~ 200mm le leaganacha flúirseach: slat singil, slat cúpla CQ2W, slat loine neamh-rothlach CQ2K, mhaolú aeir roghnach agus leagan stróc ultra-ghearr. Tacaíonn samhlacha CDQ2 le maighnéad ionsuite le gléasadh lasc maighnéadach iltaobh gan braiteoirí protruding. Tá tuairteoirí caighdeánacha rubair feistithe, agus tá an mhaolú aer roghnach le haghaidh oibriú ardluais. Glacadh le séala frithchuimilte íseal ola-áirithinte le haghaidh oibriú saor ó ola le saol seirbhíse suas le 5 milliún timthriall, a úsáidtear go forleathan le haghaidh clampála, brú agus suite i leictreonaic, uathoibriú feithicleach agus pacáistithe.

Is actuator aeroibrithe dlúth eacnamaíoch é sorcóir dlúth ultra-tanaí cearnach SOLH SDA. Níl fad a choirp ach 1/2~1/3 de shorcóirí slata ceangail caighdeánach agus tacaíonn sé le suiteáil leabaithe chun spás a shábháil. Tá toisí gléasta idirmhalartaithe le sraith Airtac ACQ agus SMC CQ2. Cuireann sé leaganacha cuimsitheacha ar fáil: gníomhú dúbailte, tuairisceán earrach singil SSA/STA, slat chúpla SDAD, stróc inchoigeartaithe SDAJ agus samhlacha maighnéad-fheistithe. Déanann tuairteoirí rubair ionsuite ag an dá cheann turraing a ionsú agus torann a laghdú. Cuireann séala frithchuimilte íseal atá stóráilte le ramhar ar chumas oibriú fadtéarmach saor ó ola. Méideanna tollta φ12 ~ 100mm, atá oiriúnach do bhrú gearr-stróc, do chlampáil agus do shuíomh, i bhfeidhm go forleathan in uathoibriú 3C, innealra pacáistithe agus daingneáin mar réiteach éifeachtach ó thaobh costais do threalamh spás-teoranta.

Tá sorcóir tanaí SOLH RQ idirmhalartaithe le sraith SMC RQ/RDQ. Glacann sé struchtúr stuáilte aeir nuálach gan fáinne le cumas ionsú fuinnimh 3 huaire de mhaolán rubair CQ2 agus torann oibriúcháin 50% níos ísle. Tá an bairille cearnach ultra-caol 20% níos giorra ná na sorcóirí tanaí gnáth-mhaolú aer, agus tá toisí gléasta oiriúnach do CQ2 agus CQS le haghaidh athsholáthar díreach uasghrádú. Clúdaíonn malairtí RQ neamh-mhaighnéadach, RDQ maighnéad-fheistithe agus RLQ inghlasáilte le haghaidh frith-titim ualaigh ingearach. Oiriúnach do chómhalartú ardluais leanúnach ag 50~500mm/s. Méideanna tollta φ20 ~ 100mm agus tacaíonn sé le hoibriú saor ó ola. Úsáidtear go forleathan é i luchtú/díluchtú uathoibrithe ard-timthriall, clampáil agus suíomh beachtas a éilíonn tionchar íseal agus torann íseal.

Tá sorcóir dlúth saor-fheistithe ilshuímh SOLH MD feistithe le poill gléasta tapáilte ar shé thaobh an choirp le haghaidh suiteáil gan lúibín ag aon uillinn, 30% ~ 50% níos tanaí ná na gnáth-sorcóirí cruinne chun leagan amach trealaimh ard-dlúis caol a fheistiú. Clúdaíonn cúig fho-mhúnla na modhanna oibre go léir: MD caighdeánach gníomhúcháin dhúbailte aonshlat, MSD aon-ghníomhaithe aon-slat (síneadh an earraigh) / MTD (retract spring), MDD dúbailte slat frith-torsion, agus MDJ dúbailte-slat inchoigeartaithe stróc. Tá raon méideanna tollta ó 6 go 32 mm le strócanna caighdeánacha 5 ~ 60 mm. Tagann gach aonad le maolán rubair tosaigh ionsuite agus sliotáin dhá thaobh le haghaidh braiteoirí maighnéadacha; Seasann iarmhír-S do mhaighnéad buan comhtháite atá comhoiriúnach le lasca giolcach CMSH/DMSH. Glacann an tslat loine bushing comhtháite féin-bhealaithe le haghaidh oibriú rianúil saor ó ola. Cuireann leaganacha dúbailte slata deireadh le sraonadh cliathánach ó ualaí fritháirimh, agus tá scriú coigeartaithe cúil ag MDJ le haghaidh mionchoigeartú solúbtha le stróc. Cuirtear i bhfeidhm go forleathan é ar chlampáil ar dhleacht éadrom, ar dhíshealbhú, ar rocadh agus ar shuíomh beacht na bpuirt bheaga in innealra 3C, leathsheoltóra agus uathoibrithe beag.

Tá sorcóir tanaí treoraithe ard-rigidity SOLH CQM idirmhalartaithe le SMC CQM/CDQM. Tógtha ar struchtúr sorcóir tanaí CQ2 le slata treorach dúbailte comhthreomhara comhtháite, coinníonn sé an fad comhlacht céanna le CQ2 agus cuireann sé deireadh leis an ngá atá le treoracha seachtracha. Tá a fhriotaíocht ualach cliathánach 2 ~ 4 huaire níos airde ná na sorcóirí caighdeánacha CQ2, le lamháltas uainíochta slat loine ≤ ± 0.2 °. I measc na n-athruithe tá CQM neamh-mhaighnéadach, CDQM feistithe le maighnéad agus samhail saol seirbhíse fada CQM-XB24. Feistithe le tuairteoirí rubair ar an dá cheann agus tacaíonn sé le hoibriú saor ó ola. Méideanna tollta φ12~100mm, toisí gléasta ag luí le CQ2/CQS. Ideal do bhrú cruinneas gearr-stróc agus clampáil daingneáin le ualach fritháireamh in uathoibriú cóimeála leictreonaic.
